Awaria części radiowej i wzmacniacza w Sharp GF8585X po naprawie mechanizmu magnetofonu

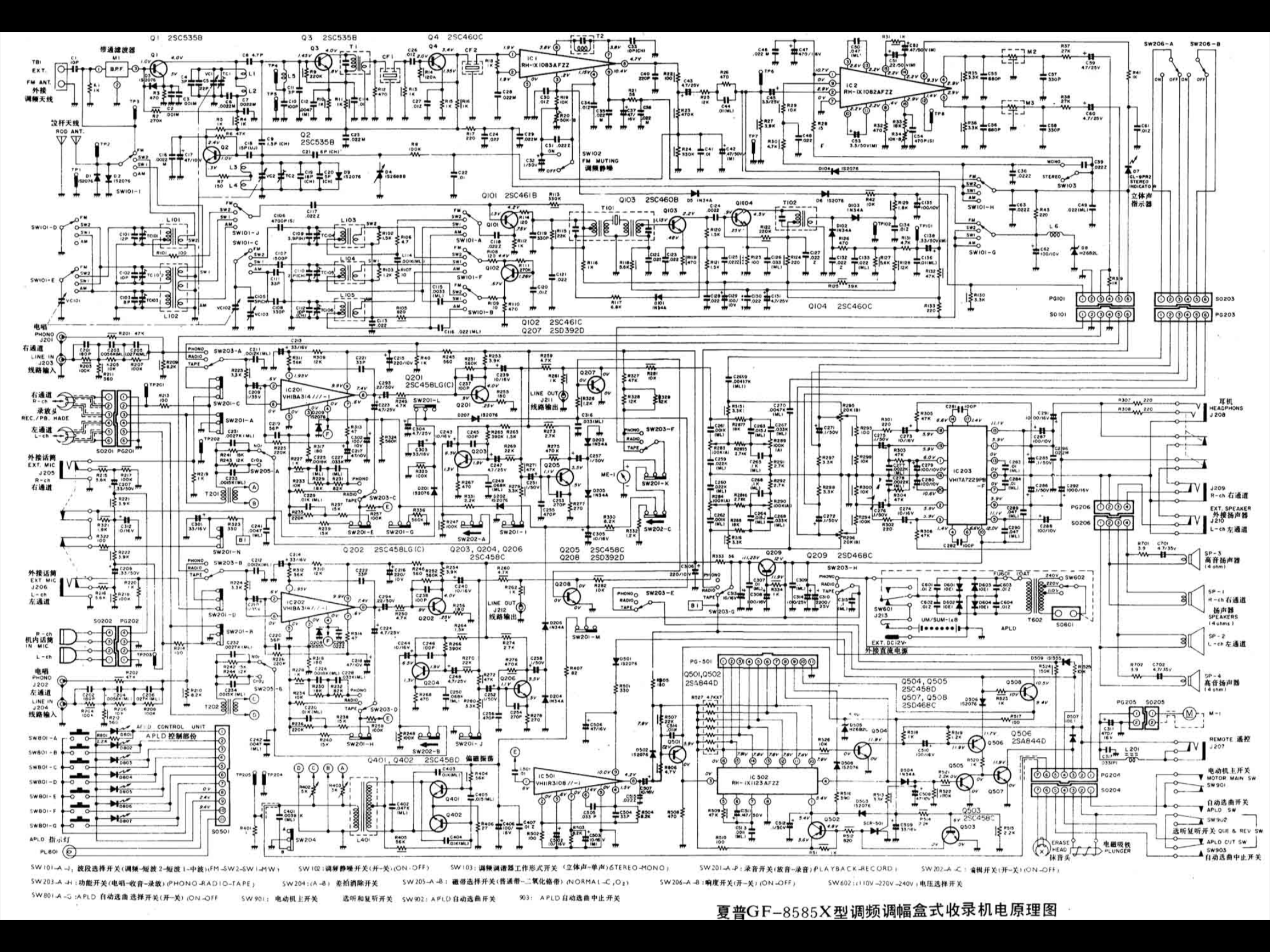

Wpadł mi w ręce fajny Sharp GF8585, miał zepsuty mechanizm magnetofonu, reszta była ok. Po udanej naprawie tej usterki, najprawdopodobniej na skutek nieprawidłowego podłączenia złączek przestała działać część radiowa oraz wzmacniacz i tylko silniczek magnetofonu kręci. Nie wiem co się „uwaliło”, ponieważ wszystkie elementy (poza scalakami) pomierzyłem i są dobre, scalaki nie wyglądają na spalone. Nie oczekuję gotowej recepty na naprawę tego a jedynie wskazówek naprowadzających, gdzie może być przyczyna usterki. W załączeniu schemat elektroniki.

Zacznij może od tego, czy radio oraz wzmacniacz dostają zasilanie, czy przypadkiem nie spalił się bezpiecznik, o ile tam jest na niskim napięciu.

Sprawdź przełącznik funkcji.

Zasilanie jest, bezpiecznik się nie spalił, przełącznik funkcji (jak i pozostałe przełączniki) potraktowałem izopropylem, jeszcze raz przejrzałem płytki i nie znalazłem żadnej fizycznej usterki. Myślę, że jakiś element elektroniczny uległ uszkodzeniu, gdyż przy pierwszym włączeniu po zamontowaniu mechanizmu magnetofonu poczułem lekki swąd ale nie dym, pewnie któryś ze scalaków się zbyt mocno rozgrzał, tylko który? Chyba jakiś, oddziaływujący na zasilanie całej elektroniki (bez zasilania silniczka magnetofonu).

Dodano po 1 [godziny] 19 [minuty]:

Chyba znalazłem przyczynę, to tranzystor Q209, wcześniej przeoczyłem go gdyż jest trochę ukryty, pomiary wykazały uszkodzenie, a po uchyleniu go zauważyłem oznaki spalenia. Po wymianie (muszę szukać zamiennika) napiszę czy to właśnie ta przyczyna może komuś w przyszłości się przyda.

Jeszw napisał:

Chyba znalazłem przyczynę, to tranzystor Q209

Jeszw napisał:

Zasilanie jest,

Skoro uszkodzony jest tranzystor zasilacza to jak sprawdziłeś że jest napięcie?

Nie sprawdzałem napięcia tylko tylko zrobiłem test tranzystora na zakresie diodowym miernika.

Jeszw napisał:

Nie sprawdzałem napięcia

damian1115 napisał:

Zacznij może od tego, czy radio oraz wzmacniacz dostają zasilanie,

Aha... Już wszystko jasne.

Nie ma on jakis wysrubowanych parametrow wiec ze znalezieniem odpowidnika/zamiennika nie powinno byc problemu
https://alltransistors.com/crsearch.php?mat=S...=5&ic=0.5&tj=125&ft=95&cc=40&hfe=60&caps=TO92

Znalazłem jeden z zamienników w sklepie na miejscu, w odwodzie mam jeszcze oferty allegro. Nie bardzo wiem co mogło spowodować spalenie tego tranzystora, biorąc pod uwagę jego usytuowanie, raczej chyba nie zamiana złączek. pewno coś się zwarło przez metalowe części magnetofonu. Obawiam się tylko czy aby nie poszło coś jeszcze.

Jeszw napisał:

co mogło spowodować spalenie tego tranzystora, biorąc pod uwagę jego usytuowanie, raczej chyba nie zamiana złączek

Nie wiem jakie złączki zamieniłeś, ale jeśli w jakiejś było zasilanie podawane a na gnieździe masa i akurat na ten sam pin...? Nigdy nie mów nigdy.
Kiedyś miałem w serwisie wieżę po takiej zamianie złączki... Jednej złączki. Popalone było pół płyty (stabilizator dostał zwarcie i zamiast 5V poszło w płytę ponad 18).

Na razie nic innego nie widzę ale niepoprawnym optymistą nie jestem, zwłaszcza gdy chodzi o scalaki a jest ich tam kilka. Pół biedy wzmacniacz inne trudno byłoby kupić teraz po 40 latach. To radio posiada dwustronnie oznaczone elementy na płytkach, pierwszy raz to widzę - jeśli się ogląda tył płytki nie trzeba odwracać i sprawdzać gdzie się co znajduje, jednak niestety brak zabezpieczenia przed podłączeniem niewłaściwej złączki zaskakuje in minus, Do zamiany doszło w ten sposób, iż jedna złączka się podwinęła mi pod spód płytki więc jej widziałem, a ta druga po prostu .... pasowała do slotu. Banalne, tylko nie zauważyłem, ze nie odłączyłem zasilania. Wstyd oczywiście ale jeśli coś ma pójść nie tak to .... kiedyś napewno pójdzie.

Jeśli za tym tranzystorem (czyli na jego emiterze) nie było w ogóle napięcia to bez strachu... Zresztą gdyby nawet zwarł to też raczej spokojnie - ten tranzystor niewiele obniża zasilanie, raczej bardziej służy jako włącznik niż stabilizator.

No i poszło! To właśnie ten tranzystor był przyczyną reszta została nietknięta. Dla zainteresowanych, którym zdarzy się „małe zwarcie” w tym lub podobnym radiu podpowiadam - sprawdźcie na początek tranzystor Q209. Teraz pojawił się jednak nowy problem, mianowicie to radio chyba pochodzi z PEWEX’u i niestety ktoś nie do końca dokonał prawidłowego przestrojenia. „Góra” i „dół” UKF są zamienione miejscami i trudno dokładnie wysterować te stacje, które „grają”. Bawię się w drobne naprawy ale tego nie przeskoczę, nie mam niezbędnych przyrządów. No cóż takie są uroki „okazji” na OLX i Allegro. Dzięki wszystkim za pomoc.
