Modułowe HMI oparte na Raspberry Pi CM4

ghost666 18 Apr 2021 11:13 540 0
  • Modułowe HMI oparte na Raspberry Pi CM4
    Firma Seeed zaprezentowała urządzenie HMI „ReTerminal” w cenie 195 dolarów oparte na Raspberry Pi CM4 z 5-calowym ekranem dotykowym o rozdielczości 1280 x 720, chipem kryptograficznym, WiFi/BT, GbE, micro-HDMI, CSI, 2x USB i 40-pinowym złącze GPIO oraz rozszerzeniem dla PCIe. Seeed zapowiedział powstanie modułowego urządzenia do tworzenia interfejsów człowiek-maszyna (HMI) opartego na Raspberry Pi Compute Module 4. ReTerminal, będzie dostępny w przedsprzedaży jeszcze w tym miesiącu.

    Pomimo niewielkich rozmiarów, o wymiarach 140 mm x 95 mm x 21 mm i funkcji mobilnych, takich jak akcelerometr, nie ma mowy o zasilaaniu z baterii. Urządzenie jest zasilane napięciem 5 V i pobiera około 1 A przez port USB typu C. Podobnie jak większość systemów i płyt bazowych dla Raspberry Pi CM4, ReTerminal zapewnia 40-pinowe złącze GPIO do rozszerzenia Raspberry Pi HAT. Jak wiele innych, wykorzystuje interfejs PCIe Gen2 x1 modułu do rozbudowy układu.

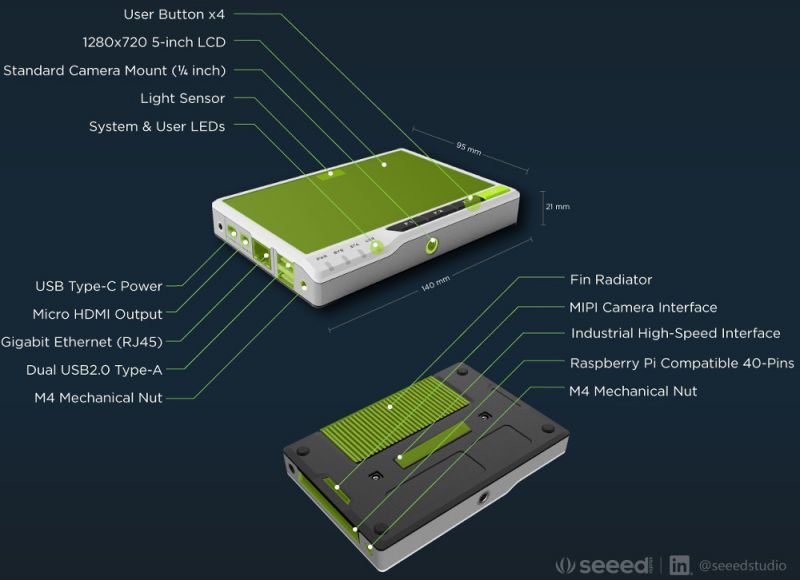

    Modułowe HMI oparte na Raspberry Pi CM4


    Nie ma wzmianki o M.2 lub mini-PCIe, ale tylko zewnętrzny, montowany z tyłu „pionowy szybki interfejs rozszerzeń” z PCIe x1, hostem USB 2.0, 26x GPIO i interfejsem PoE. Opcjonalne moduły obejmują układ mikrofonów i głośników, interfejsy LoRaWAN, 5G/4G, ZigBee, Sub-1GHz, zasilacz PoE i switch Ethernetowy.

    Ten opis, wraz z obrazkami udostępnionymi przez producenta, nakrętkami mocującymi M4 i uwagą, że "wszystkie komponenty i porty urządzenia są montowane powierzchniowo z dwóch stron", sugeruje, że Seeed wprowadza na rynek linię produktów niestandardowych modułów rozszerzających w plastikowej obudowie . Te wtyczki mają być wykorzystywane przez społeczność deweloperów otwartych rozwiązań.

    40-pinowe złącze obsługuje standardowe moduły HAT dla Raspberry Pi. Jednak powyższy obraz wydaje się przedstawiać załączony moduł I/O podłączany do 40-pinowego, co sugeruje, że Seeed może również dostarczyć 40-pinowe HAT w niestandardowych modułach. Seeed oferuje wiele nakładek HAT i innych dodatków dla RPi, w tym najnowszą, wyposażoną w LoRaWAN nakładkę WM1302 Raspberry Pi.

    5-calowy wyświetlacz IPS o rozdzielczości 1280 x 720 pikseli z pojemnościowym ekranem dotykowym, obsługującym dotyk wielopunktowy, oferuje gęstość 293 pikseli na cal. Dla porównania, większość 5-calowych ekranów dotykowych ma rozmiar 800 x 480, jak wskazuje Seeed.

    ReTerminal działa z systemem Debian Linux na Raspberry CM4, który wykorzystuje ten sam czterordzeniowy procesor ARM Cortex-A72 Broadcom BCM2711 taktowany zegarem 1,5 GHz, co w RPi 4. Wykorzystuje model z 4 GB LPDDR4 i 32 GB eMMC. Producent nie wspomina póki co o opcji 8 GB. Urządzenie zapewnia standard 802.11-ac z Bluetooth 5.0 BLE, który prawdopodobnie jest dostarczany przez CM4. System jest wyposażony w gigabitowy port Ethernet, 2 porty USB 2.0 hosta i pojedynczy port micro-HDMI z obsługą obrazu 4K przy 60fps. Dostępny jest również interfejs MIPI-CSI z dwoma liniami, który obsługuje opcjonalną kamerę za pośrednictwem dedykowanego mocowania kamery.

    Warto również wspomnieć o chipie kryptograficznym Microchip ATECC608A do bezpiecznego, sprzętowego przechowywania do 16 kluczy. Bezpieczny element obsługuje funkcje asymetrycznego podpisywania, weryfikacji, bezpiecznego rozruchu i uzgadniania kluczy.

    ReTerminal zapewnia kilka dodatków, w tym cyfrowy czujnik światła, akcelerometr i zegar czasu rzeczywistego. Posiada również fizyczny przycisk zasilania, 3 przyciski użytkownika i 4 diody LED. Wygląda na to, że jest tam również głośnik i kilka uchwytów antenowych.

    ReTerminal będzie dostępny w przedsprzedaży jeszcze w tym miesiącu za 195 dolarów, jednakże nie podano daty wysyłki paczek. Więcej zdjęć znażleć można na stronie źródłowej, a dalszych informacji można szukać na stronnie Seeed.

    Źródło: http://linuxgizmos.com/modular-hmi-touchscreen-device-runs-on-raspberry-pi-cm4/
