Program do edycji PDF, czyli powielenie wzoru płytki PCB

John5MM 12 Sty 2023 00:44 483 8

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 20380728 12 Sty 2023 00:44

John5MM John5MM

Poziom 19

Posty: 995

Pomógł: 2

Ocena: 402
Autor tematu

Post #1
20380728 12 Sty 2023 00:44

Witam , mam na załączniku wzór płytek do termotransferu, kłopot w marnotrawstwie papieru. 1 obrazek jest zbyteczny (do kasacji ), drugi chcę przenieść na laminat. Czy możecie mi wskazać program (lub tak edytować załącznik), aby zapełnić stronę A4 drugim wzorem PCB do odbitki na laminacie ?

Promuję tematy:
29.11.2022 Kolba lutownicza do stacji lutowniczej ZD-912 ZD-916 ZD-917 jakie piny
08.09.2021 Jak zrobić solidny, niepsujący się po paru dniach czytnik kart SD?
06.01.2021 Dobór silnika 12V/18V o 5000 obr/min do samodzielnej konstrukcji pilarki teleskopowej 5m
REKLAMA
#2 20380734 12 Sty 2023 01:47

Matheu Matheu

Poziom 25

Posty: 1010

Pomógł: 61

Ocena: 305
Pomocny post? (0)

Post #2
20380734 12 Sty 2023 01:47

1. nie dałeś załącznika (pliku w załączniku)
2. do przeglądania ORAZ edycji PDF - używam programu Foxit Phantom. Pomaga dla 90-95% przypadków plików PDF.
(w pozostałych 5-10% przypadków plik ma tak powstawiany tekst/grafikę - że program nie da rady złapać jej jako "obiekt")

Wystaw plik - zobaczę, co uda się zrobić!
REKLAMA
#3 20380781 12 Sty 2023 06:48

John5MM John5MM

Poziom 19

Posty: 995

Pomógł: 2

Ocena: 402
Autor tematu Pomocny post? (0)

Post #3
20380781 12 Sty 2023 06:48

O tak , przepraszam załącznik już jest.

Załączniki:

030019-PCB kolorofon.pdf (32.54 KB) Musisz być zalogowany, aby pobrać ten załącznik.

Promuję tematy:
29.11.2022 Kolba lutownicza do stacji lutowniczej ZD-912 ZD-916 ZD-917 jakie piny
08.09.2021 Jak zrobić solidny, niepsujący się po paru dniach czytnik kart SD?
06.01.2021 Dobór silnika 12V/18V o 5000 obr/min do samodzielnej konstrukcji pilarki teleskopowej 5m
#4 20380904 12 Sty 2023 09:29

Citizen75 Citizen75

Poziom 30

Posty: 2512

Pomógł: 159

Ocena: 482
Pomocny post? (0)

Post #4
20380904 12 Sty 2023 09:29

Możesz wykorzystać darmowy program Inkscape do edycji pliku PDF. Trzeba jednak ustawić skalę zaimportowanego pliku PDF z rysunkiem płytki i wydrukować go w skali 1:1. Na płytce masz jeden układ scalony. Jak skala się rozjedzie to układ ten może nie wejść w otworki dla niego przeznaczone na płytce.

Promuję tematy:
29.09.2024 DipTrace 5 - kolejna wersja programu do projektowania układów elektronicznych
28.07.2024 Podatek od instalacji fotowoltaicznych w 2025 roku
#5 20381504 12 Sty 2023 15:28

mariuszw19640717 mariuszw19640717

Poziom 35

Posty: 2426

Pomógł: 261

Ocena: 205
Pomocny post? (0)

Post #5
20381504 12 Sty 2023 15:28

John5MM napisał:
aby zapełnić stronę A4 drugim wzorem PCB do odbitki na laminacie ?

O takie coś chodzi?

Załączniki:

xxc.pdf (102.22 KB) Musisz być zalogowany, aby pobrać ten załącznik.
REKLAMA
#6 20381788 12 Sty 2023 17:58

Staszek_Staszek Staszek_Staszek

Poziom 34

Posty: 3907

Pomógł: 116

Ocena: 846
Pomocny post? (0)

Post #6
20381788 12 Sty 2023 17:58

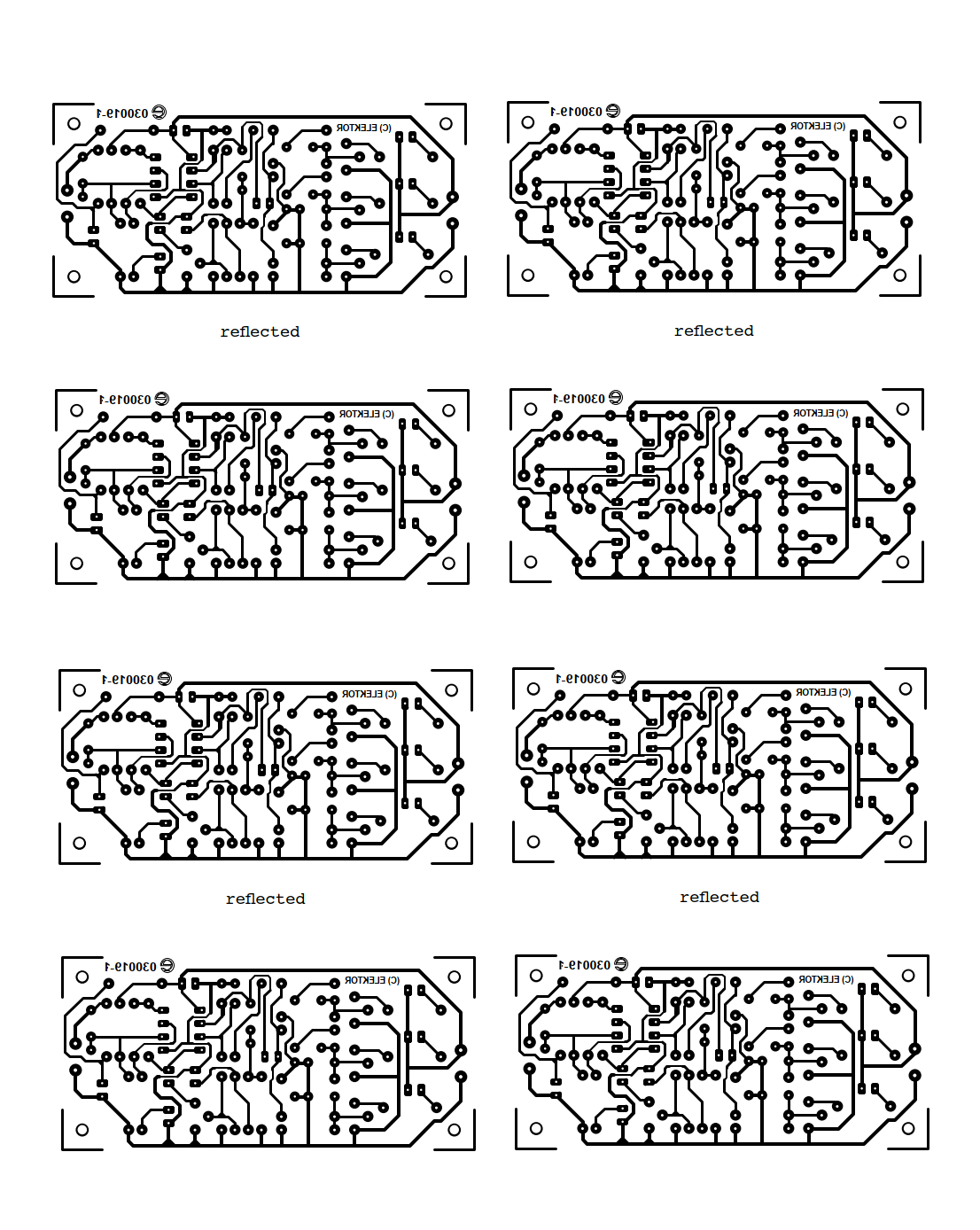

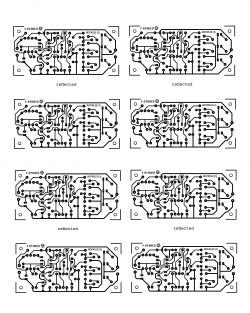

W sekundę zamieniłem pdf-a na obraz png.
Teraz można wyciąć niepotrzebne rzeczy. Trzeba pamiętać aby zapisać też png, w jpg skala pójdzie na piwo.
A czy to białe ma być przeźroczyste?

Promuję tematy:
22.02.2024 Stołowa wiertarka z podzespołów pochodzących z demontażu.
11.07.2023 Trawienie jako sposób przygotowania powierzchni aluminium i stali do klejenia lub malowania.
22.05.2023 Podstawka do lutownicy, wersja anty-wywrotowa z pomiarem temperatury.
12.05.2023 Własnej roboty groty miedziane do systemu 900M
05.05.2023 Statyw do mikroskopu optycznego
REKLAMA
#7 20382003 12 Sty 2023 19:34

John5MM John5MM

Poziom 19

Posty: 995

Pomógł: 2

Ocena: 402
Autor tematu Pomocny post? (0)

Post #7
20382003 12 Sty 2023 19:34

Jest super , jak koledzy to zrobiliście ?

Promuję tematy:
29.11.2022 Kolba lutownicza do stacji lutowniczej ZD-912 ZD-916 ZD-917 jakie piny
08.09.2021 Jak zrobić solidny, niepsujący się po paru dniach czytnik kart SD?
06.01.2021 Dobór silnika 12V/18V o 5000 obr/min do samodzielnej konstrukcji pilarki teleskopowej 5m
#8 20382053 12 Sty 2023 19:59

Staszek_Staszek Staszek_Staszek

Poziom 34

Posty: 3907

Pomógł: 116

Ocena: 846
Pomocny post? (0)

Post #8
20382053 12 Sty 2023 19:59

To trwało 2-3 sekundy.

Ja używam PDF-Xchange Editor. Ale nowe wersje są już płatne.
Trzeba szukać starszej darmowej wersji.
Sprawdziłem właśnie że darmowy LibreOffice też daje radę.
Możliwe że trzeba sprawdzić czy skalę trzyma, ale nie problem bo każdy darmowy edytor grafiki może ustawić taką wielkość jak sobie życzymy.
IrfanView nie każdy pdf otworzy. LibreOffice Draw otwiera - u mnie pozwolił zapisać jako tiff.

Promuję tematy:
22.02.2024 Stołowa wiertarka z podzespołów pochodzących z demontażu.
11.07.2023 Trawienie jako sposób przygotowania powierzchni aluminium i stali do klejenia lub malowania.
22.05.2023 Podstawka do lutownicy, wersja anty-wywrotowa z pomiarem temperatury.
12.05.2023 Własnej roboty groty miedziane do systemu 900M
05.05.2023 Statyw do mikroskopu optycznego
#9 20384788 14 Sty 2023 13:12

Citizen75 Citizen75

Poziom 30

Posty: 2512

Pomógł: 159

Ocena: 482
Pomocny post? (0)

Post #9
20384788 14 Sty 2023 13:12

Ze skalą trzeba uważać nie tylko w programie do edycji plików PDF, ale i w ustawieniach drukarki i programu z którego będziemy drukować plik PDF. Może w tych ustawieniach być opcja typu "Dopasuj do marginesów drukarki", której wybranie może spowodować rozjechanie się skali wydruku. Przykład na obrazku poniżej.

Promuję tematy:
29.09.2024 DipTrace 5 - kolejna wersja programu do projektowania układów elektronicznych
28.07.2024 Podatek od instalacji fotowoltaicznych w 2025 roku
