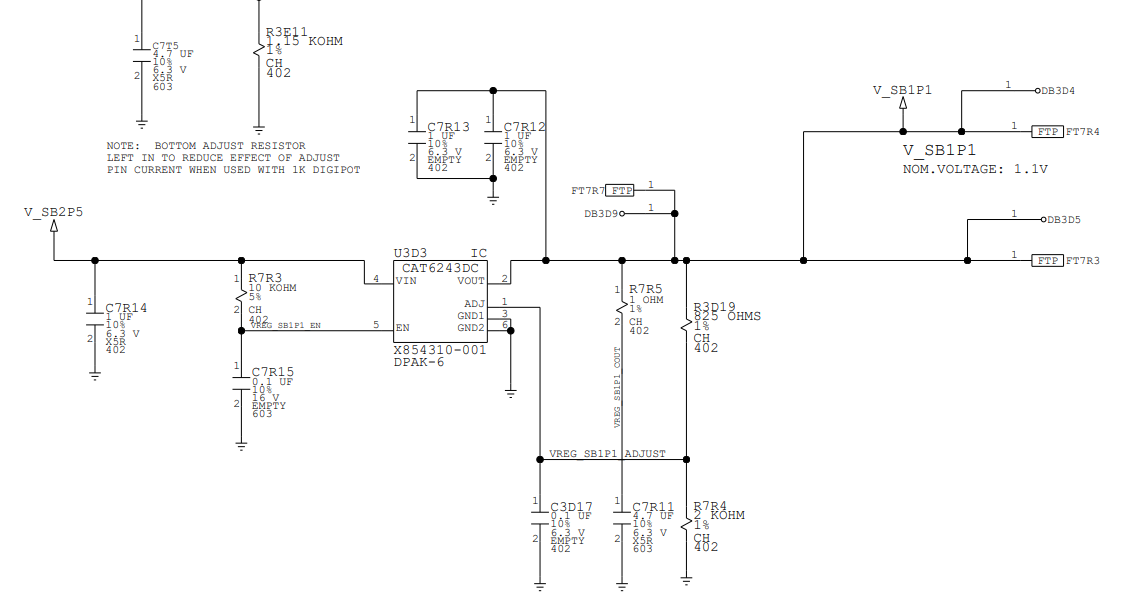

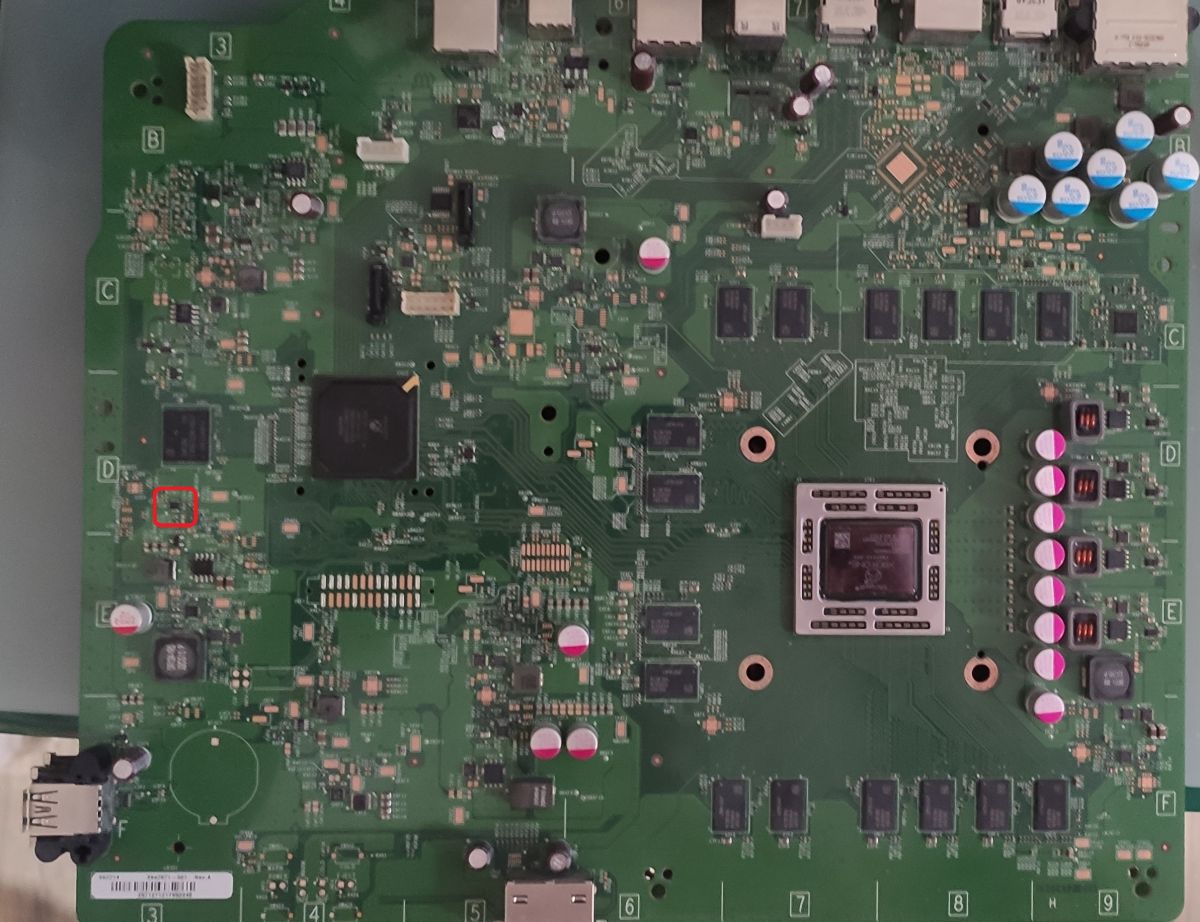

Czy mógłbyś umieścić wyraźne zdjęcia całej płyty? Sprawdziłem w schemacie Xbox One Fat, ale coś się nie zgadza, gdyż U3D3 widnieje tu jako:
Załączniki:
xbox-one-fat-schematic-pdf.pdf(6.65 MB)
Musisz być zalogowany, aby pobrać ten załącznik.
Tworzę pierwsze na świecie oprogramowanie open source przeznaczone dla platform BK7231, XR809, BL602, W600, W800, LN882H, ECR, TRS, RTL, jak również ESP8266 i ESP32 używanych w różnych urządzeniach IoT, pozwalające uwolnić je od serwerów producenta, od śledzenia, dowolnie modyfikować i sparować z Home Assistant.
Dodatkowo publikuję różnorodne materiały, często tutoriale i praktyczne demonstracje.
Jeśli podoba Ci się moja twórczość i w czymś Ci pomogłem, to rozważ wsparcie mnie tutaj: https://www.paypal.com/paypalme/openshwprojects Mój Github: https://github.com/openshwprojects Mój tutorial PIC18F SDCC: https://www.elektroda.pl/rtvforum/topic3635522.html Pracuję na stacji hot air SUGON 8630 Pro od Katemedia

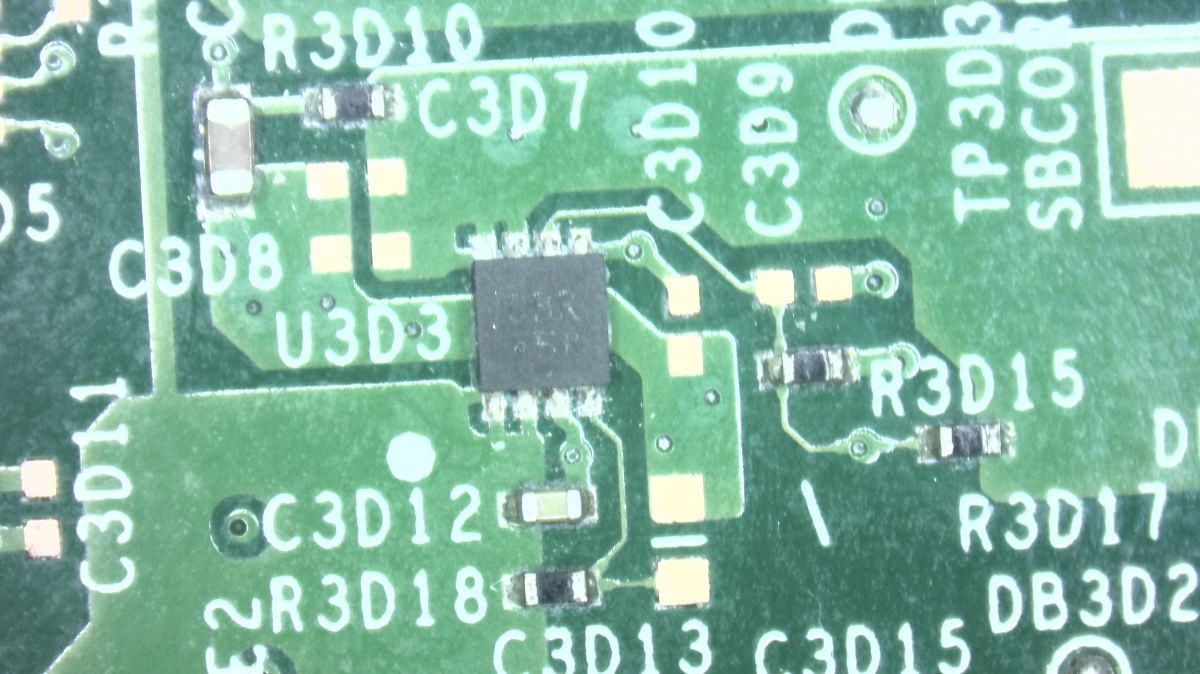

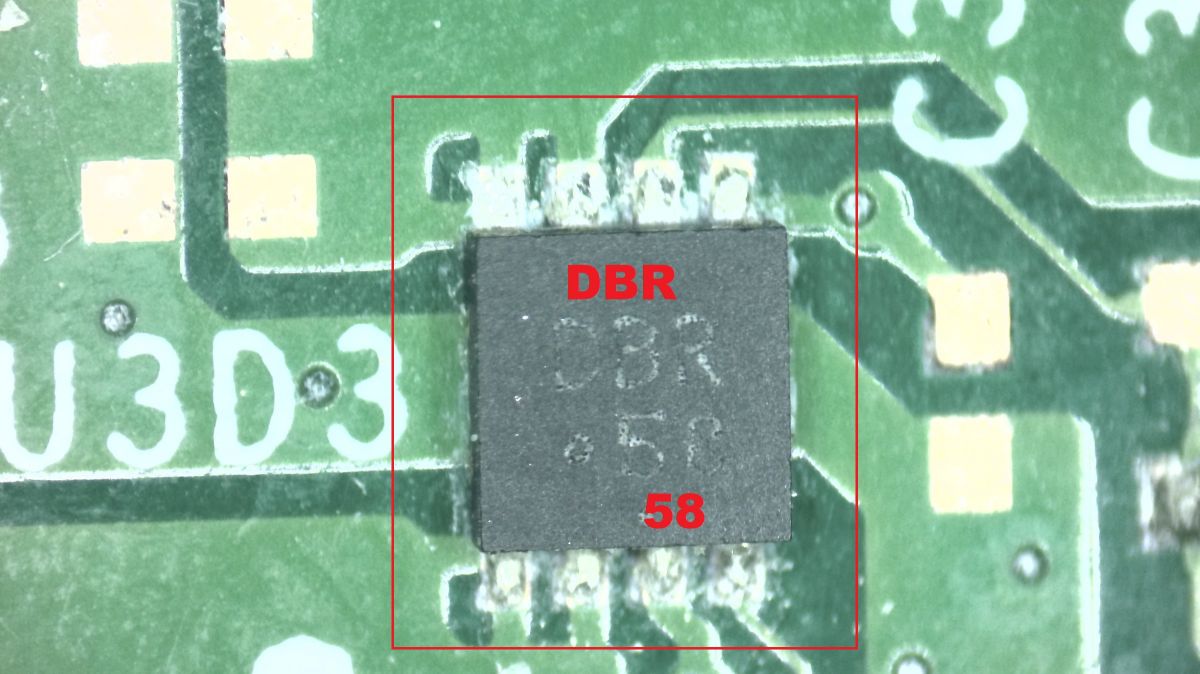

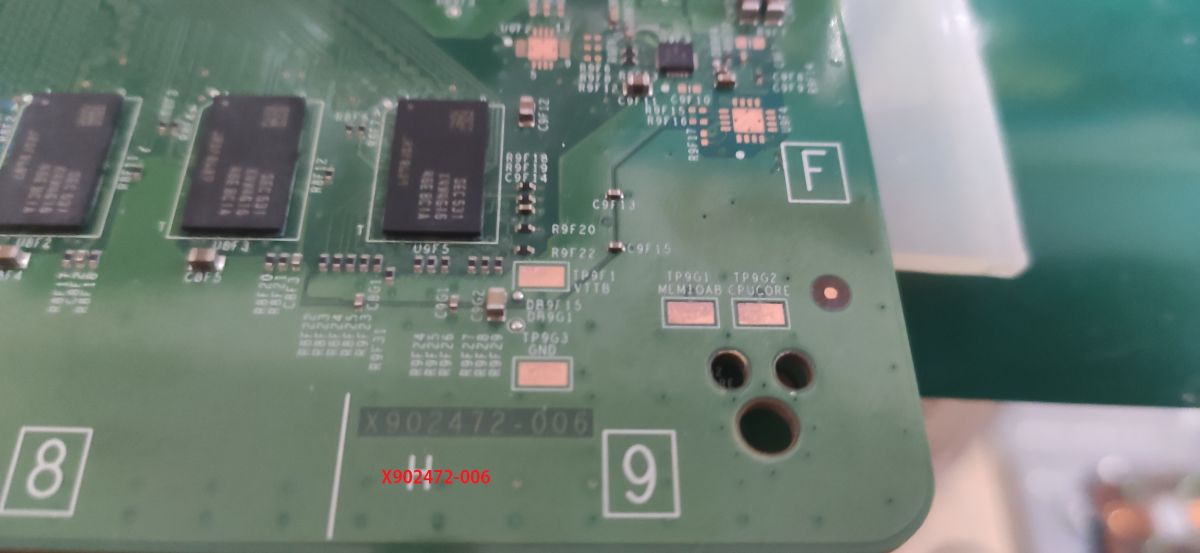

Właśnie z moich poszukiwań znalazłem tylko ten jeden schemat i tam jest ten 6 pinowy LDO. Jak patrzę na niektóre zdjęcia płyt to faktycznie jest tam taki element (a nawet 2 takie obok siebie). Ale ja mam jakąś inną wersję płyty do której schematu nie mogę znaleźć a po kodzie SMD też nie potrafię nic zlokalizować. Co do zdjęć całej płyty to mogę dołączyć tylko z telefonu

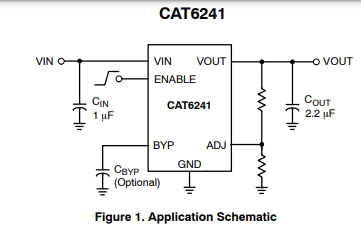

Może to to?

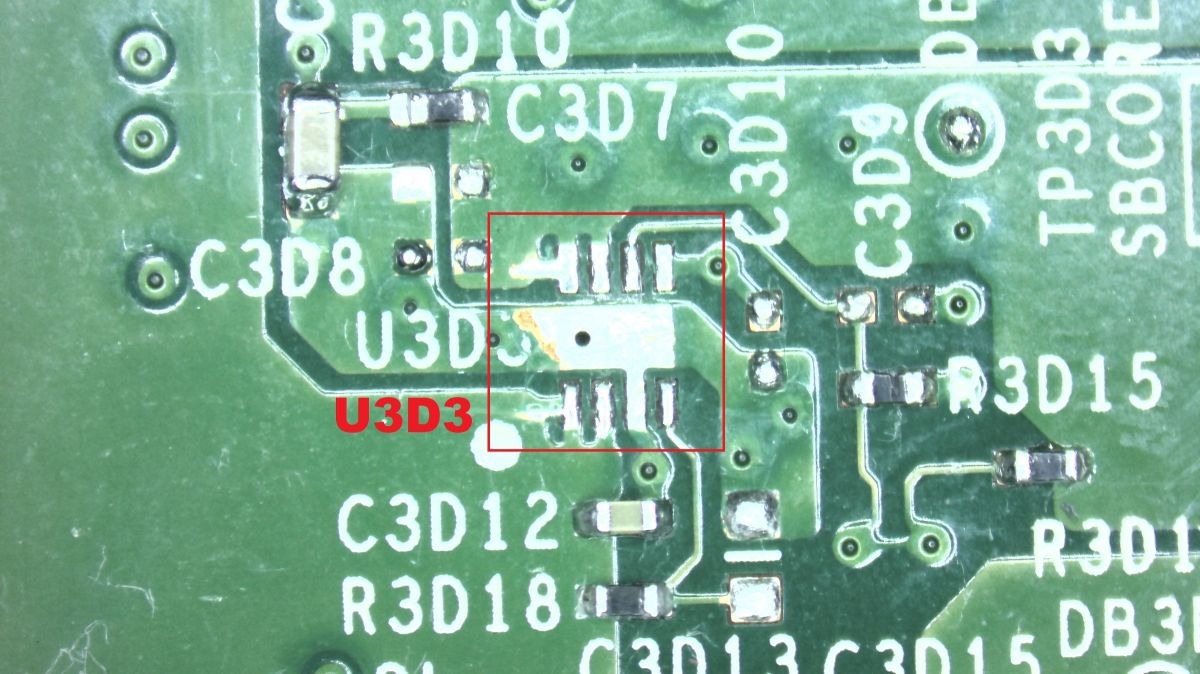

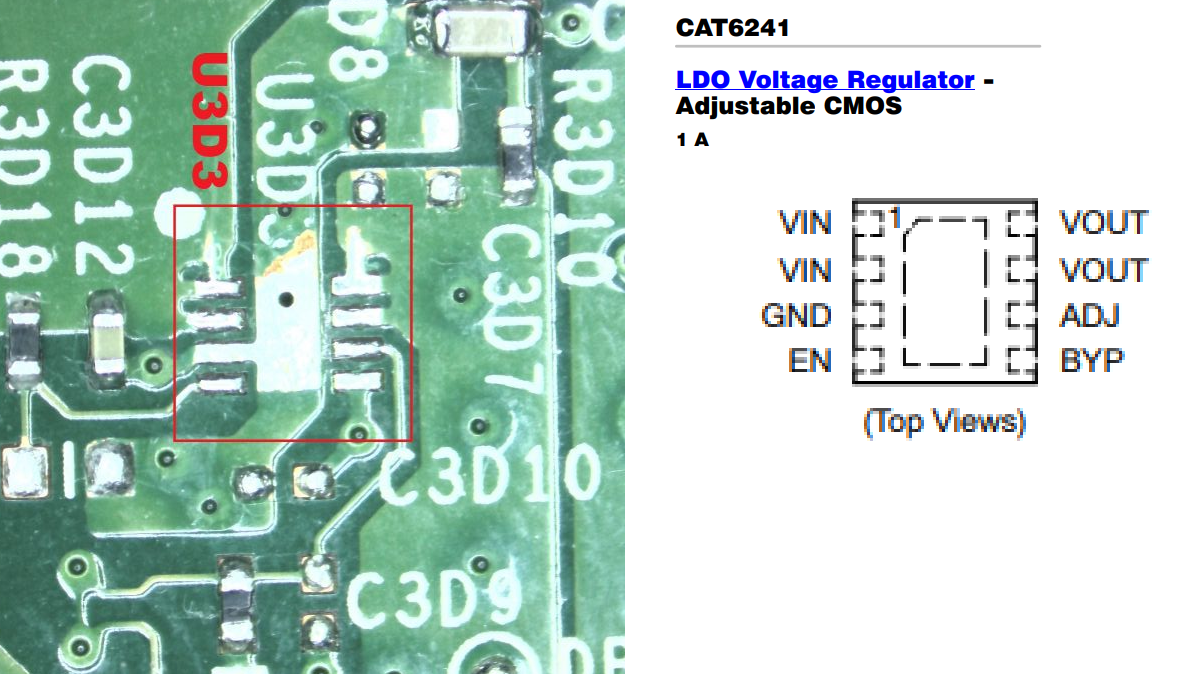

Na tym schemacie co mamy ten element też jest, ale w innym miejscu. Może masz inną rewizję PCB i u Ciebie użyli go też dalej. Sprawdź footprint i połączenia okolic czy się zgadza, czy masa jest tam gdzie jest, itd
