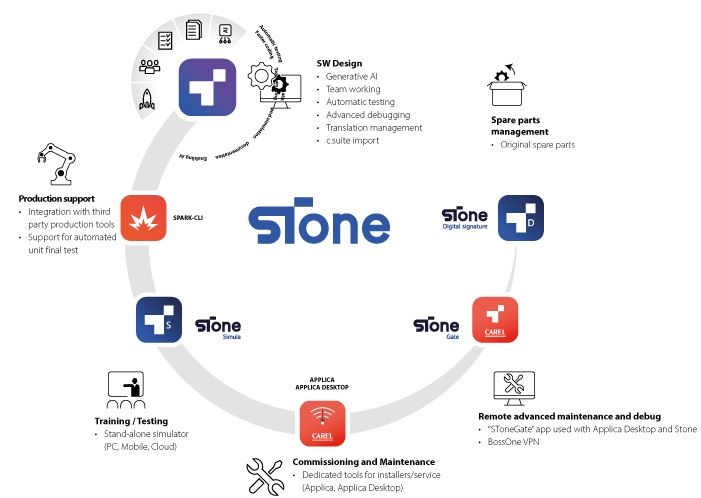

Programowanie obiektowe w CAREL STone Kompletny przewodnik

Cytat:

Niniejszy artykuł to zbiór zasad i konwencji programowania obiektowego w języku Structured Text (ST) w środowisku CAREL STone dla sterowników c.pCO nowej generacji. Wszystkie opisane wzorce i praktyki bazują na moim wieloletnim doświadczeniu z produkcyjnymi bibliotekami przemysłowymi. Jako przykład przewodni wybrałem bibliotekę sterowania pompownią przemysłową — system zarządzający różnymi typami pomp (VFD, DOL, soft-start) z regulacją ciśnienia, przepływu i poziomu cieczy. Zasady mają jednak zastosowanie uniwersalne.

---

1. Struktura projektu CAREL STone

1.1. Plik projektu/biblioteki ".stprj"

Każdy projekt/biblioteka CAREL STone posiada plik XML .stprj, który definiuje metadane i strukturę kompilacji.



1.2. Organizacja katalogów

Dobrą praktyką jest podział kodu na katalogi odzwierciedlające elementy OOP:

Katalog	Zawartość	Przykłady plików
Classes/	Klasy (abstrakcyjne i finalne)	BasePump.st, VFD_Pump.st, DOL_Pump.st
Interfaces/	Interfejsy (kontrakty)	IPump.st, IVariableSpeedPump.st
Functions/	Funkcje globalne	ValidateModbusResults.st, CheckControllerID.st
Libs/	Zależności zewnętrzne (.stlib)	PumpCore_v.2.0.3.0.stlib

Konwencja: każda klasa/interfejs = osobny plik .st o nazwie identycznej z nazwą klasy/interfejsu.

1.3. Wersjonowanie bibliotek — "LibVer.g.st"

CAREL STone stosuje mechanizm preprocesora do zarządzania wersjami i namespace'ami:



Kluczowe zasady:

• Wersja jest częścią namespace'a (Libs.PumpStation_Lib_v2_0_0) — pozwala na współistnienie wielu wersji biblioteki
• Include guard (__LIBRARYNAMESPACEANDVERSION__) zapobiega wielokrotnemu definiowaniu
• Każdy plik .st zaczyna się od {INCLUDE '../LibVer.g.st'}
• Makro LibraryNamespaceAndVersion jest używane jako nazwa NAMESPACE w każdym pliku

---

2. Namespace i dyrektywy preprocesora

2.1. Namespace

Każdy plik w bibliotece jest opakowany w NAMESPACE z makrem wersyjnym:



Konwencje:

• USING importuje inne namespace'y — zawsze na początku, po otwarciu NAMESPACE
• Zależne biblioteki importowane przez pełną ścieżkę z wersją: Libs.PumpCore_v2_0_3_0
• Typy systemowe przez System.IO, System.Math

2.2. Kompilacja warunkowa "{IF DEF ...}"

CAREL STone wspiera dyrektywy preprocesora do kompilacji warunkowej. W praktyce intensywnie je wykorzystuję do obsługi wariantów sprzętowych:





Praktyczne zastosowania:

Define	Efekt
FEATURE_MODBUS_DRIVES	Włącza sterowanie VFD przez Modbus — wymaga rozszerzonego API komunikacyjnego
FEATURE_ADVANCED_MOTORS	Włącza pompy soft-start i DOL z rozszerzonym monitoringiem

Cytat:

Dzięki temu jeden codebase obsługuje wiele wariantów sprzętowych. Klasy mogą mieć dwie niezależne implementacje w tym samym pliku, przełączane w compile-time.

2.3. Regiony "{REGION ... ENDREGION}"

Regiony porządkują sekcje kodu wizualnie w IDE:



Zalecana konwencja regionów:

Region	Zawartość
Setters	Metody ustawiające parametry
Getters	Metody zwracające wartości
Public / Protected	Podregiony wewnątrz Setters/Getters grupujące po widoczności
Default params	Stałe domyślne
NAMED VALUES	Typy wyliczeniowe z przypisanymi wartościami numerycznymi
ENUMERATORS	Standardowe enumeratory
CONFIGURATION	Struktury konfiguracyjne
INFORMATION	Struktury informacyjne/statusowe
Conditional API calls	Bloki wywołań warunkowanych na feature-flags sprzętu

---

3. Typy danych

3.1. Named Values (enumeratory z wartościami)

CAREL STone pozwala na definiowanie enumeratorów z jawnie przypisanymi wartościami numerycznymi. Składnia:



Przykład — wybór pompy:



Przykład — stany maszyny sterującej:



Kluczowe cechy:

• Typ bazowy (USINT, UINT, DINT) determinuje rozmiar w pamięci — optymalizacja zasobów PLC
• Wartości nie muszą być ciągłe (np. PUMP_STATE ma luki: 12→18, 21→100)
• Modyfikator INTERNAL ogranicza widoczność: TYPE INTERNAL — typ niedostępny spoza biblioteki
• Dostęp przez kwalifikator: PUMP_STATE#Regulation, PUMP_SEL#Pump1

3.2. Enumeratory standardowe

Bez jawnych wartości — kompilator przypisuje je automatycznie od 0:

Cytat:

Zwróć uwagę na przecinek przed DOL_Pump wewnątrz {IF DEF} — jest to konieczne, aby zachować poprawną składnię niezależnie od stanu kompilacji warunkowej.

3.3. Struktury ("STRUCT")

Struktury grupują powiązane dane. W praktyce stosuję intensywne zagnieżdżanie struktur:



Konwencje struktur:

• Każde pole ma wartość domyślną (:= ...)
• Zakresy definiowane wprost: UINT(0..100), UINT(0..18000)
• Zagnieżdżanie jako forma kompozycji — hierarchia danych

3.4. Tablice typowane



3.5. Atrybuty i metadane pól

CAREL STone wspiera atrybuty przypisywane do pól i metod:

Atrybut	Znaczenie
{ATTRIBUTE UOM ...}	Jednostka miary (CELSIUS, BAR, PERCENT, AMPERE, OHM, RPM, SECOND, MINUTE, HERTZ, CUBICMETERPERHOUR)
{METADATA MIN_VAL ...}	Minimalna wartość parametru
{METADATA MAX_VAL ...}	Maksymalna wartość parametru

Te atrybuty mogą być odczytywane przez narzędzia IDE (IntelliSense) i systemy supervisory.

3.6. Stałe globalne "VAR_GLOBAL CONSTANT"



Konwencje:

• INTERNAL — stałe widoczne tylko wewnątrz biblioteki
• Nazwy: UPPER_SNAKE_CASE z prefiksem tematycznym (np. DEFAULT_)
• Wartości domyślne są źródłem prawdy dla parametrów fabrycznych

---

4. Interfejsy ("INTERFACE")

4.1. Definicja interfejsu

Interfejs definiuje kontrakt — zestaw metod, które klasa musi zaimplementować:



4.2. Dziedziczenie interfejsów ("EXTENDS")

Interfejsy mogą rozszerzać inne interfejsy:



Konwencje interfejsów:

Reguła	Przykład
Prefix I w nazwie	IPump, IVariableSpeedPump
Brak ciał metod	Tylko sygnatury
Grupowanie w regiony	{REGION Setters}, {REGION Getters}
Atrybuty na metodach	{ATTRIBUTE UOM BAR} przed METHOD
VAR_IN_OUT CONSTANT dla struktur	Przekazanie przez referencję bez kopii, read-only

4.3. Wzorzec "VAR_IN_OUT CONSTANT"

Kluczowy wzorzec optymalizacji pamięci PLC:



• VAR_IN_OUT — przekazanie przez referencję (brak kopiowania dużych struktur)
• CONSTANT — zabezpieczenie przed modyfikacją wewnątrz metody
• Idealny do przekazywania dużych struktur konfiguracyjnych do setterów

---

5. Klasy ("CLASS")

5.1. Hierarchia klas



5.2. Klasa abstrakcyjna — "BasePump"



Kluczowe wzorce:

• ABSTRACT — nie można tworzyć instancji bezpośrednio
• INTERNAL — klasa widoczna tylko wewnątrz biblioteki
• IMPLEMENTS IPump — implementacja kontraktu interfejsu
• METHOD ABSTRACT PROTECTED OnRun — metoda abstrakcyjna, punkt rozszerzenia (Template Method Pattern)
• THIS. — jawne odwołanie do członków instancji

5.3. Modyfikatory widoczności zmiennych

Modyfikator	Zakres widoczności
PRIVATE	Tylko w danej klasie
PROTECTED	W klasie i jej podklasach
PUBLIC	Wszędzie (domyślny dla metod interfejsu)
INTERNAL	Wewnątrz biblioteki

Konwencja: zmienne instancji FB i referencje → PRIVATE; struktury współdzielone z podklasami → PROTECTED.

5.4. Klasa pośrednia — "BaseVariableSpeedPump"



Wzorce:

• EXTENDS BasePump IMPLEMENTS IVariableSpeedPump — dziedziczenie po jednej klasie + implementacja interfejsu
• OVERRIDE — nadpisanie metody klasy bazowej
• SUPER.Reset() — wywołanie implementacji rodzica

5.5. Klasa finalna — "VFD_Pump"



Kluczowe cechy klas finalnych:

• FINAL — klasa nie może być dalej dziedziczona
• PUBLIC — widoczna dla użytkowników biblioteki
• Implementuje OnRun() — konkretna logika sterowania
• OVERRIDE PROTECTED ApplyConfiguration — rozszerza bazową konfigurację, zawsze wywołuje SUPER.ApplyConfiguration()

---

6. Wzorce projektowe (Design Patterns)

6.1. Template Method Pattern

Najważniejszy wzorzec, który stosuję w bibliotekach sterowania. Klasa bazowa BasePump.Run() definiuje szkielet algorytmu, a klasy pochodne dostarczają implementację OnRun():



Każda klasa finalna implementuje OnRun() inaczej:

Klasa	Logika [b]OnRun()[/b]
VFD_Pump	WriteMotorData → Driver(analog out) → ReadMotorData → CanGo
SoftStartPump	WriteMotorData → Driver(soft-start) → ReadMotorData → CanGo
VFD_PumpModbus	WriteMotorData → Modbus calls (WriteSpeed, ReadFeedback...) → ReadMotorData → Error check
ExternalController	Synchronizacja ze standalone-inverterem przez REF_TO T_MOTOR_DATA
DOL_Pump	WriteMotorData → ReadMotorData → CanGo (direct on/off, no speed regulation)

6.2. Wzorzec detekcji zmiany konfiguracji

Każda klasa z konfiguracją implementuje wzorzec wykrywania zmian:



Logika: flaga IsConfigChanged jest akumulowana (OR) — raz ustawiona, nie zostanie zresetowana aż do Reset(). Sprawdzana w Run() → jeśli TRUE, wykonuje Reset() i RETURN.

6.3. Wzorzec domyślnej konfiguracji przez zmienną lokalną



Zmienna lokalna CfgDefault jest inicjalizowana wartościami domyślnymi ze struktury CFG_VFD_MOTOR. Nie trzeba ich ustawiać ręcznie — wystarczy przypisać świeżą instancję.

6.4. Wzorzec referencji dla dużych struktur



Zasada: duże struktury konfiguracyjne są przechowywane jako REF_TO — dane pozostają w jednym miejscu, klasa trzyma tylko wskaźnik. Walidacja NULL przed użyciem:



6.5. Wzorzec Getter/Setter

Konsekwentny wzorzec Get/Set:



Kluczowe: wartość zwracana przez przypisanie do nazwy metody: GetXxx := wartość;

6.6. Przeciążanie metod (Method Overloading)

CAREL STone wspiera przeciążanie — ta sama nazwa metody, różne sygnatury:



Oraz przeciążanie z różnymi typami parametrów (na przykładzie obsługi błędów):

---

7. Modyfikatory klas i metod

7.1. Modyfikatory klas

Modyfikator	Znaczenie	Przykład
ABSTRACT	Nie można instancjonować; wymaga podklas	BasePump, BaseVariableSpeedPump
FINAL	Nie można dziedziczyć	VFD_Pump, SoftStartPump, DOL_Pump
INTERNAL	Widoczna tylko wewnątrz biblioteki	BasePump, BaseVariableSpeedPump
PUBLIC	Widoczna dla użytkowników biblioteki	VFD_Pump, ExternalController

Stosowane kombinacje:

Deklaracja	Rola
CLASS ABSTRACT INTERNAL	Klasa bazowa, ukryta przed użytkownikiem
CLASS FINAL PUBLIC	Klasa końcowa, API publiczne

7.2. Modyfikatory metod

Modyfikator	Znaczenie
ABSTRACT	Brak ciała — musi być zaimplementowana w podklasie
OVERRIDE	Nadpisuje metodę klasy bazowej
PUBLIC	Dostępna z zewnątrz
PROTECTED	Dostępna w klasie i podklasach
PRIVATE	Dostępna tylko w danej klasie

Przykład łańcucha override:

---

8. Funkcje ("FUNCTION")

Funkcje są samodzielne, bezstanowe i operują na danych wejściowych:



Cechy:

• ARRAY [*] — tablica o dynamicznym rozmiarze (variable-length array)
• LOWER_BOUND() / UPPER_BOUND() — intrinsics do granic tablicy
• Wartość zwracana przez przypisanie do nazwy funkcji: ValidateModbusResults.ID := ...
• Dostęp do pól zwracanej struktury przez . na nazwie funkcji
• RETURN jako early exit

Kolejny przykład — sprawdzanie kompatybilności sprzętowej:

---

9. Komentarze i dokumentacja

9.1. Typy komentarzy

Składnia	Cel	Widoczność
(*komentarz*)	Komentarz blokowy standardowy	Kod
(**komentarz*)	Komentarz dokumentacyjny (IntelliSense)	IDE + podpowiedzi
//komentarz	Komentarz liniowy	Kod

9.2. Komentarze dokumentacyjne "(**...*)"

Każdy publiczny element powinien mieć komentarz (**...*) bezpośrednio przed deklaracją:







Konwencje dokumentacji:

• Klasy: opis roli i odpowiedzialności (multi-line, z * na początku kontynuacji)
• Metody: jeden wiersz opisujący akcję (zaczyna się od czasownika: Returns, Sets, Executes, Resets)
• Zmienne: krótki opis przeznaczenia
• Parametry VAR_INPUT / VAR_IN_OUT: opis każdego parametru

9.3. Komentarze operacyjne "(*...*)"

Wewnątrz ciał metod — wyjaśniają logikę:

---

10. Konwencje nazewnictwa

10.1. Podsumowanie

Element	Konwencja	Przykłady
Interfejs	I + PascalCase	IPump, IVariableSpeedPump
Klasa bazowa	Base + PascalCase	BasePump, BaseVariableSpeedPump
Klasa finalna	PascalCase (bez prefixu)	VFD_Pump, SoftStartPump, ExternalController
Metoda publiczna	Get/Set + PascalCase	GetMotorSpeed, SetRegParams
Metoda chroniona	PascalCase	OnRun, ApplyConfiguration, UpdateAlarmStatus
Metoda prywatna	PascalCase	Driver, CoreProcessingPhase
Zmienna lokalna	PascalCase	CfgDefault, InternalMotorType, ErrCode
Zmienna instancji	PascalCase	PumpSel, IsConfigChanged, ReadyToCmd
Stała globalna	UPPER_SNAKE_CASE	DEFAULT_MAX_SPEED, TARGET_CONTROLLER_ID
Typ (struct)	UPPER_SNAKE_CASE	REG_PARAMS, CFG_VFD_MOTOR, PRESSURE_PROTECTION
Enumerator	UPPER_SNAKE_CASE	MOTOR_TYPE, REG_TYPE, MOTOR_CFG_VARIANT
Wartość enumeratora	PascalCase	VFD, ExternalController, Factory
Named value	PascalCase	Pump1, EmergencyStop, Regulation
Prefiks Bool	Is/En/Al	IsConfigChanged, En_Backup, Al_Present
Referencja	Ref + nazwa	RefRegParams, RefAdvRegParams

10.2. Separatory w nazwach

W środowisku CAREL STone stosuję podkreślnik _ jako separator w złożonych nazwach technicznych:

• PumpSel — Pump Selection
• PID_Params — PID Parameters
• HighPress_Ti — High Pressure Integral Time
• AlarmStatus — Alarm Status
• IsConfigChanged — z prefixem Is

---

11. Wzorce konwersji typów

CAREL STone wymaga jawnych konwersji typów za pomocą funkcji TO_xxx:

---

12. Obsługa błędów

12.1. Wzorzec sprawdzania wyników komunikacji



12.2. Wzorzec kaskadowej walidacji



Wzorzec: seria kroków z RETURN po każdym potencjalnym błędzie — fail-fast bez zagnieżdżonych IF-ów.

12.3. Warunkowe wywołania API



Zasada: sprawdzaj feature-flags drivera/falownika przed wywołaniem opcjonalnych poleceń — dzięki temu kod działa z różnymi modelami i wersjami firmware.

---

13. Podsumowanie najlepszych praktyk

Architektura

1. Jeden plik = jeden element (klasa, interfejs, funkcja)
2. Interfejsy jako kontrakty — definiuj INTERFACE przed implementacją
3. Hierarchia: abstrakcyjna baza → klasy finalne — użytkownik widzi tylko FINAL PUBLIC
4. Ukrywaj implementację — klasy bazowe jako INTERNAL
5. Template Method Pattern — METHOD ABSTRACT PROTECTED OnRun jako metoda abstrakcyjna i punkt rozszerzenia

Pamięć i wydajność

6. VAR_IN_OUT CONSTANT dla dużych struktur przekazywanych do metod
7. REF_TO do przechowywania referencji — unikaj kopiowania
8. Najmniejszy typ bazowy — USINT zamiast UINT gdy wystarczy zakres 0-255
9. Zakresy typów — UINT(0..100) zamiast gołego UINT

Konwencje

10. Prefiksy: I (interfejs), Base (klasa abstrakcyjna), Get/Set (metody), Is/En (bool)
11. Komentarze (**...*) (IntelliSense) na każdym publicznym elemencie
12. {REGION} do organizacji kodu w IDE
13. Kompilacja warunkowa {IF DEF} do obsługi wariantów sprzętowych
14. Jawne konwersje typów — TO_BYTE(), TO_REAL(), TO_USINT()

Bezpieczeństwo

15. Walidacja NULL przed dereferencją REF_TO
16. Fail-fast z RETURN zamiast głębokiego zagnieżdżania
17. Detekcja zmiany konfiguracji — flaga IsConfigChanged + Reset()
18. Dzielenie przez zero — sprawdzenie <> 0 przed dzieleniem

---

Cytat:

Autor: Hubert Lepiarczyk a.k.a lunakk | Artykuł oparty na doświadczeniu z produkcyjnymi bibliotekami w środowisku CAREL STone.
Artykuł pochodzi z bazy wiedzy IceLAB: https://icelab.pl/pl/portal/stone-oop-conventions/
