Ożywienie Vumetera VFD - jak to zrobić? Czy na 12V wyświetlacz odpali?

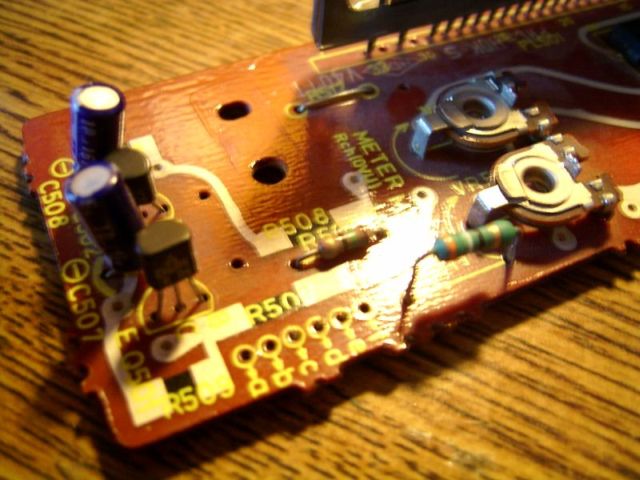

Witam posiadam Vu metera takiego jak na poniższych fotkach







został on wymontowany z Odtwarzacza kasetowego firmy Technics - nie pamiętam jaki model. Chciałbym go ożywić tylko nie wiem jak. Znalazłem w internecie note katalogową do tego typu wyświetlacza:

Tape deck Viewmeter

I came across a tape deck vu meter. The display
is a VFD, Type BD-7(M). Here are the numbers on the
board.

QSLS-001RFA
Qji1116LHP
V40TT

Connector pinout:

6 pin soldered flat cable
----------------------------
A: Channel 1
B: GND
C: Channel 2
D: Adjust
E: VCC
F: 6 Vac


The VFD is driven by 2 chips (one per channel), they
are BA658's and seem to have the following pinout:
1: Signal in?
2: Segment 1
3: Segment 2
4: Segment 3
5: Segment 4
6: Segment 5
7: Segment 6
8: Signal Ground
9: VCC
10: Segment 7
11: Segment 8
12: Segment 9
13: Segment 10
14: Segment 11
15: Segment 12
16: Sensibility? (tied to ground via a trim-pot)

I could not find the datasheet for the IC, so there must
be errors, especially in the pin naming and the segment order.

Moje pytanie brzmi:

Connector pinout:

6 pin soldered flat cable
----------------------------
A: Channel 1
B: GND
C: Channel 2
D: Adjust
E: VCC
F: 6 Vac

Co oznacza pin D i F??

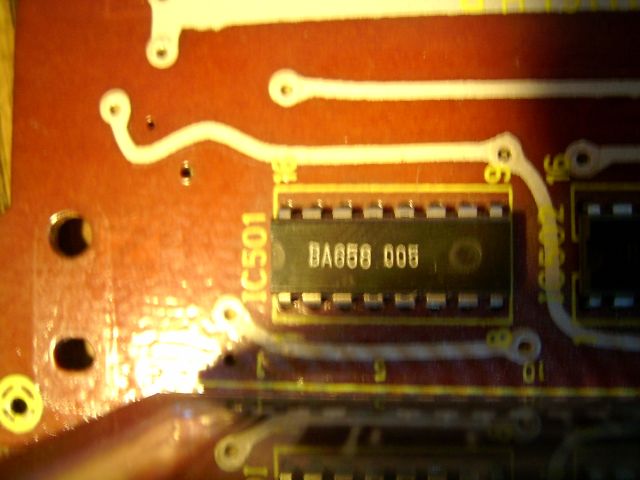

Dodam jeszcze że układ oparty jest na 2 układach scalonych BA658

Part Number = BA658
Manufacturer Name = ROHM
Average Price = 2.0664
Description = Bar-Graph Display Driver
Display Type = Fluorescen
Output Display Lines = 12
Output Config = 3-State
Vsup(-) Nom.(V) Neg.Sup.Volt. = 0
Vsup(+) Nom.(V) Pos.Sup.Volt. = 24
P(D) Max.(W) Power Dissipation = 500m
Package = DIP
Pins = 16
Technology = Bipolar

Czy przy napięciu 12V wyświetlacz odpali i będzie działał poprawnie??

F to raczej 6V zmiennego potrzebne do powielacza, robiącego jakies 25V potrzebnego na anody. Zobacz jeszce jak robione jest napiecie żarzenia. I sprobuj, to zobaczysz, jak nie zadziała to zasil 24V .

A co z pinem D?? Jest on połączony przez rezystor 15ohm do kolektorów dwóch tranzystorów CI684. Co do niego podpiąć??

6V AC to żarzenie lampy, bez tego nie zaświeci. Natomiat VCC to prawdopodobnie +24V (m.in. napięcie anodowe), ale mogę się mylić - sprawdź w karcie katalogowej układu BA658.

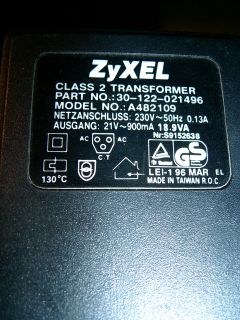

znalazłem taki oto zasilacz (mam dwa takie w domu)

i posiada on na uzwojeniu wtórnym z 3 wyjściami:
Wszystkie napięcia są AC


Da się go do tego projektu wykorzystać??

Słabo to widze, jedno uzwojenie 12,7V mozesz sprobowac wyprostwac jednopolowkowo sama dioda, wtedy skuteczne bedzie kolo 6,3V. Z drugiego 12,7 zrobic prosty podwajacz napiecia na stałe 25V, lub wyprostwac calosc i zbic stabilizatorem np 7824, ale to moze byc troche strat.
A probowales juz zasilac ten wyswietlacz wogole?

Witaj!
Wszystko co wiem zawarłem w wątku tematu o zegarze VFD:

https://www.elektroda.pl/rtvforum/topic658364.html#3403745

Pin D jest to najprawdopodobniej napięcie "kalibracyjne" dla IC BA658. Te dwa tranzystory "rozdzielają" jedno wspólne napięcie kalibracyjne na dwa niezależne chipy zapewniając jednocześnie względnie dużą oporność wejściową. Na początek można je pominąć. Po uruchomieniu podłącz w szereg z tym pinem D rezystor 10k do suwaka potencjometru 1K włączonego między masę a VCC i pokręć przy podanym sygnale na wejścia Channel 1 i Channel 2.

Na płytce nie ma przetwornicy więc zasilić musisz całość z powiedzmy 20V stałego (dla chipów BA napięciem granicznym jest 24VDC) oraz około 3V na bezpośrednio żarzoną katodę (pin Vac). Jedno z wyprowadzeń katody musi być wspólne z zasilaniem układów BA inaczej wyświetlacz nie pójdzie. Z opisu pinów modułu wynika że grzałka jest już na płycie spięta jednym końcem z zasilaniem - miernikiem łatwo rozpoznasz jak jest połączona. Z doborem prądu grzejnika zrób tak jak pisałem w temacie zegara VFD. Uważaj tylko aby grzejnika nie spalić bo wówczas będzie po zabawce Podejrzewam że po takim zasileniu będzie wszystko działać prawidłowo.

Mam bardzo podobny wyświetlacz, obsługuje go sterownik HA12010 (inna "pinologia" niż BA658). Cały układ bez problemów działa już od 10V, do żarzenia podłączone mam 2.6V stałego.
