Question

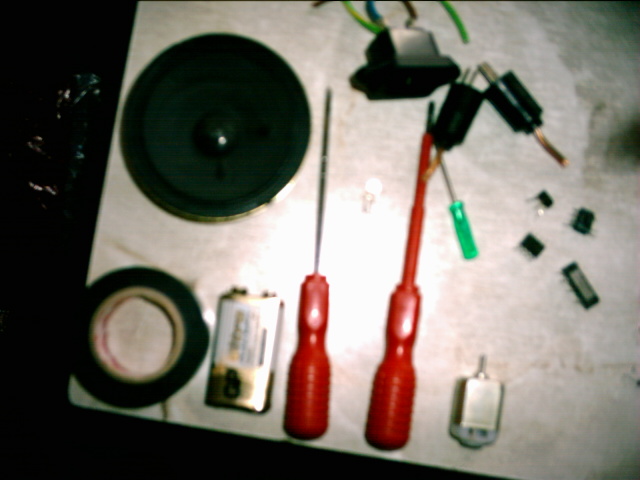

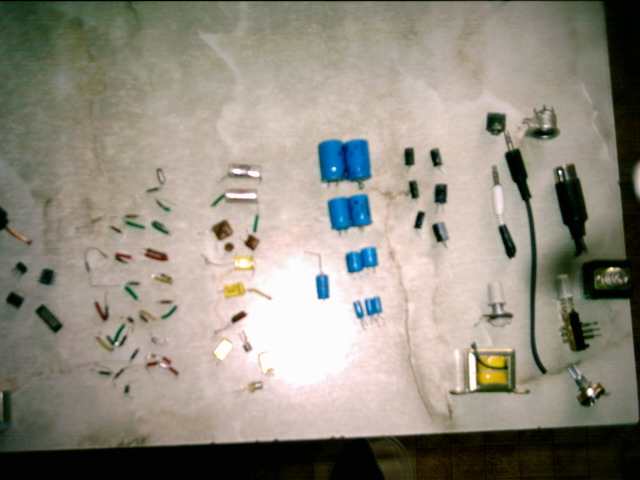

Witajcie! Dzisiaj rozlutowałem parę płytek i uzyskałem elementy. Co mogę z nich zrobić? Może coś podobnego do tego? Powiedzcie co mam takiego najprostszego zrobić. Zrobiłem także zdjęcia. To wyżej to układy scalone 2 to są wzmacniacze. Jeden TDA a jeden TAA. Wyżej mój roboczy zestawik głośniczek...

anonymousexd · Answer

Niewidać dokłąddnie poszczególnych elementów, jeśli możesz daj zdjęcia lepszej jakości. TU masz duży zbiór najprostszych schematów, może coś dla siebie znajdziesz

miki8765 · Answer

Ale może coś w tym zobaczycie, prawie wszystkie części są ze wzmacniaczy i radia. Może da się jakąś migającą diodę bez scalaka albo coś są tam na pewno kondensatory itd.
JESTEM POCZĄTKUJĄCY i nie za bardzo umiem schematy czytać.

paszaww123 · Answer

Witam cię kolego

Ja również jestem początkujący i tez nie umiem czytać schematów ale diody migającej z tego nie zrobisz jak chcesz diodę migającą to musisz mieć:
Kondensator 1000uF/10V
Diodę LED
Opornik 2,2kOhm
Tranzystor C547B
Ja sobie taką zrobiłem i działa

A co do tego filmiku na Youtube to sam chciałem takie cos zrobić ale nikt mi nie chce pomóc :cry:

kajtaskajtas · Answer

miki8765 - masz tranzystor bc547, bc548, bc107 albo jakiś inny chociaż?
bo jak tak to może uda ci sie takiego 'buczka' jak na youtub'ie zrobić

napisz mi jeszcze jakie pojemności mają te kondensatory i wartości tych oporników (powinny być napisane na nich, jak nie to odczytaj z kodu paskowego albo zmierz) to coś się wykombinuje

Aha, i polecam nauczyć się czytać schematy (to nie takie trudne) i poznać układ scalony ne555 - dostarcza dużo radości początkującemu elektronikowi jako 'piszczałka'

(znam z autopsji)

pozdrawiam

miki8765 · Answer

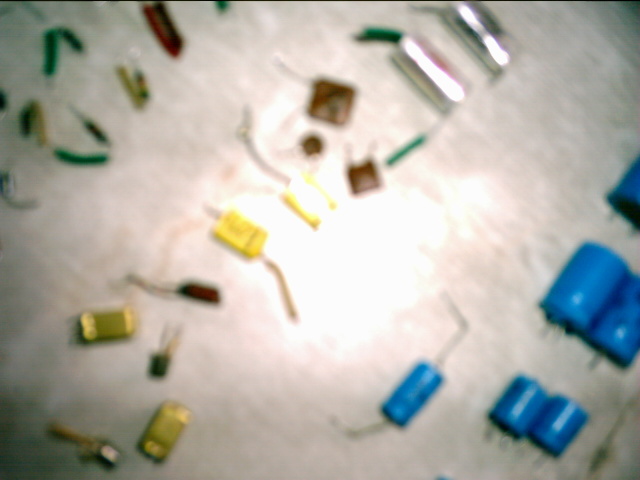

hyba nie mam tranzystora :/ mam kondensatory:

Projekty DIY z elementów z odzysku – co zbudować z TDA, TAA, głośniczka i złącz

0,1 µF dwie sztuki

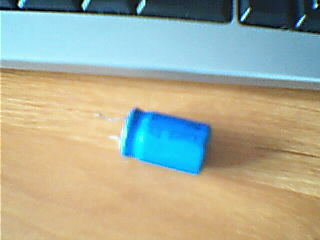

I teraz te niebieskie takie nie wiem jak się nazywają

10 µF dwie sztuki
470 µF też dwie
100 µF dwie

4,7 µF też 2x

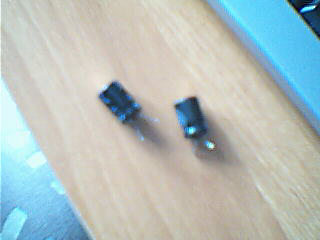

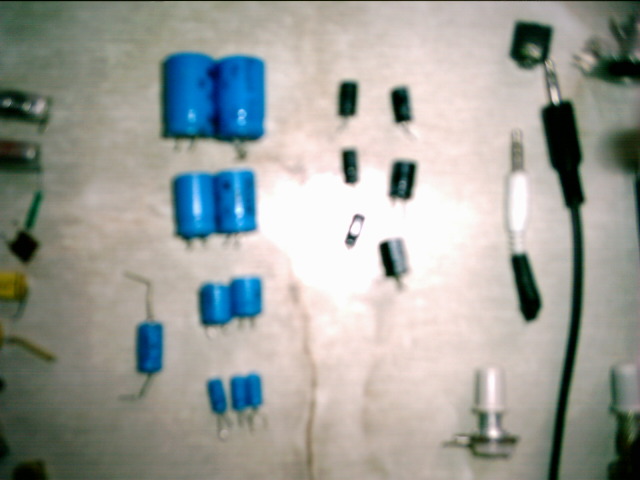

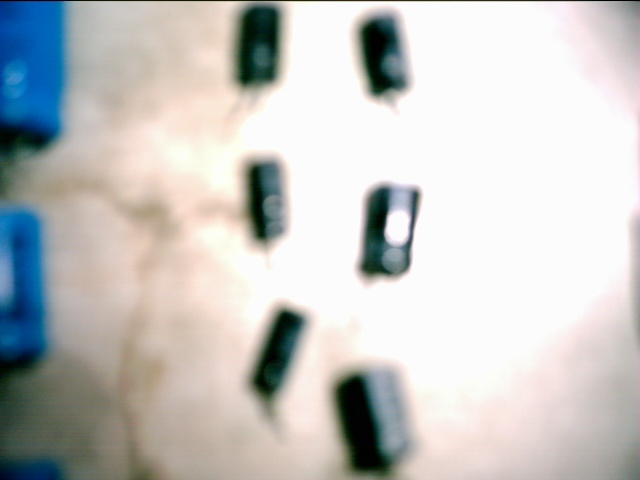

Teraz te czarne wykorzystywane we wzmacniaczach:

Projekty DIY z elementów z odzysku – co zbudować z TDA, TAA, głośniczka i złącz

220 µF 25V
470 µF 16V
220 µF 16V Dwie sztuki
22 µF 16V Dwie sztuki

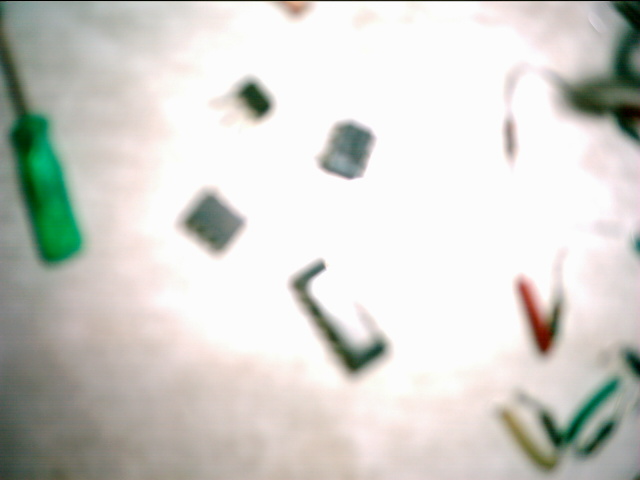

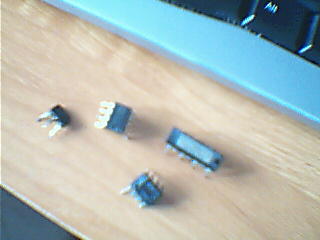

Teraz układy scalone:

Projekty DIY z elementów z odzysku – co zbudować z TDA, TAA, głośniczka i złącz

2 Wzmacniacze:

TDA2822M
TAA 611

Inne:

Takie dwa pioruny i M8736 LM 386N-1
I Zastanawiam się czy ten z trzema nóżkami to nie tranzystor napis na nim: BF194 7

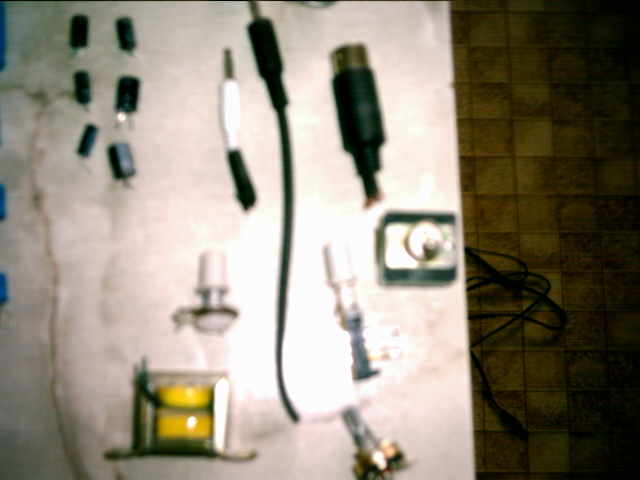

I Różne:

Projekty DIY z elementów z odzysku – co zbudować z TDA, TAA, głośniczka i złącz

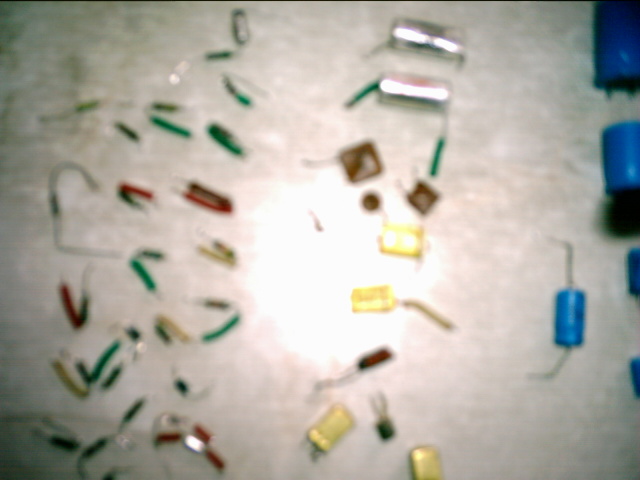

Oczywiście oporników mam jak to się mówi " w bród "

czyli więcej

Może coś się da z tego wygrzebać

matheus1990 · Answer

ten tda to wzmacniacz 1 wat stereo- wystarczy pare elementów i gra. Tak ten bf194 to tranzystor

paszaww123 · Answer

te niebieskie i czarne kondensatory się nazywają elektrolityczne

miki8765 · Answer

Czyli mówcie co mogę z tego zrobić i jak ale bez schematów a jak schematy to z wytłumaczeniem.

kajtaskajtas · Answer

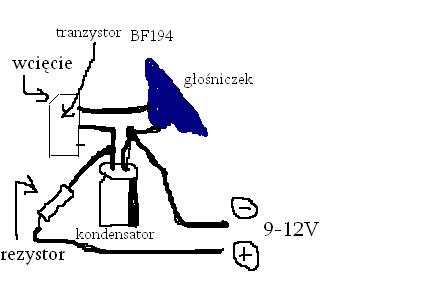

witam, oto jak to zmontować, ale nie wiem czy będzie działać na tym tranzystorze (powinno)

Projekty DIY z elementów z odzysku – co zbudować z TDA, TAA, głośniczka i złącz

kondensator - 4,7µF, 10µF, 100µF, poeksperymentuj z różnymi wartościami, im większa wartość tym niższa częstotliwość (wolniejszy terkot)
-minus kondensatora do minusa zasilania

rezystor - o wartości od ok 5kΩ do 500Ω - im mniejszy tym większa częstotliwość (szybszy terkot)
-obojętnie "którą stroną"

mam nadzieję że sobie poradzisz

pozdrawiam

miki8765 · Answer

Super!! wyślesz mi na pw więcej takich schematów twojej roboty? są prostsze. Moje gg 5819750.

paszaww123 · Answer

kajtaskajtas Bardzo dobry ten twój schemat też sobie takie coś zrobię dawaj więcej takich:D

hetm4n · Answer

dla początkujących polecam oślą łączkę z edw ,, cykl przeprowadzony bodajże w 2000 roku, dzięki temu sie nauczyłem podstaw;p

mariop · Answer

Tu masz wszystko Jak czytać schematy elektroniczne ? Co oznaczają symbole graficzne na schematach ?

paszaww123 · Answer

Mam problem z tym schematem od kajtaskajtas Mam tranzystor B547B, Kondensator 47µF/6,3V, Rezystor 100kOhm, głośniczek piezo. Podłączyłem tak samo jak na tym schemacie i nie działa nie wydaje żadnego dźwięku Dlaczego to nie działa ?

kajtaskajtas · Answer

oj, ten 100kΩ będzie za duży, poszukaj jakiegoś poniżej 5kΩ
i nie jestem pewien czy ruszy na głośniczku piezo :/ bo przez piezo praktycznie nie przepływa prąd, a tu generalnie chodzi o to żeby kondensator się na tym głośniku wyładował. Ale sam zaraz sprawdzę.

schemat działa dla tranzystora bf194, w twoim tranzystorze inaczej są wyprowadzone końcówki, opisze Ci jak zrobić z bc547.
więc tak: jak patrzysz na płaską stronę, a nóżki masz w dół to od lewej kolejno jest: kolektor, baza, emiter.
robisz dokładnie tak jak na schemacie, tylko zamieniasz nóżki:
do głośniczka podłączasz kolektor, a do rezystora i kondensatora emiter.
tak samo jak byś miał inny NPN to sprawdzasz w katalogu jak są wyprowadzenia i wg. tego łączysz.
naprawdę warto znać te kilka podstawowych oznaczeń, chociażby tylko rezystor, potencjometr, kondensator, tranzystor itp. bo bardziej skomplikowanego schematu już tak nie da sie ładnie narysować

pozdrawiam i życzę powodzenia, jak coś takiego prostego mi sie przypomi to dam znać

paszaww123 · Answer

A czy kondensator mam dobry 47µF/6,3V ? Jutro jadę do sklepu elektronicznego więc jaki mam kupić kondensator żeby działało na 100% ? i kupie sobie trochę więcej tranzystorów

kajtaskajtas · Answer

kondensator dobry, ale na brzęczku piezo nie działa. poszukaj w jakiś starym i/lub zepsutym radiu lub telewizorze na pewno znajdziesz głośnik (w komputerach są takie małe fajne )

mariop · Answer

robie sobie Taki układ i mam pare pytan

1. Co to jest: IC1 741, 1N4148, dc jack [j3], distortion[r7], output [r10], input [j1], Bypass [sw1], output [j2]
Chodzi mi głownie o to ze jutro będę kupował te elementy i co powiedzieć sprzedawcy

2. Ile mogą kosztować całe elementy z ukłdu

3. Gdzie mogę dostać takie malutkie wiertełka do nawiercana dziureki jaka muszą mieć grubość

Z góry dzięki

tomasz_215 · Answer

Ja tez sie przyłączam do pytania bo tez chce taki układd zrobic a jestem początkujący

bbiidduull · Answer

A.D.3 wiertełko to najlepiej fi 0.8 mm a dostac to sklepy narzędziowe

A.D.1
IC1 741- to jakis układ scalony
dc jack [j3]- to wejscie takie jak jest w zasilaczu od pegazusa ( http://images.google.com/images?client=opera&...ceid=opera&ie=UTF-8&oe=utf-8&um=1&sa=N&tab=wi )
1N4148 - dioda prostownicza
distortion[r7] - potencjometr 1M
output [r10] - też potencjometr tylko że 10K
input [j1], output [j2] - to są wejścia żeńskie jack ( http://images.google.com/images?um=1&hl=pl&cl...q=wej%C5%9Bcie+%C5%BCe%C5%84skie+jack&spell=1 )
Bypass [sw1] - jakis przełącznik

A.D.2 Popatrz po sklepach internetowych z elektroniką
