Chieftec HPC-420 - wartości rezystorów R12 i R3-1 oraz zamiennik 11N60C3 MOSFET

Witam.

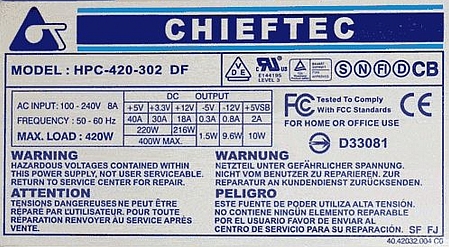

W zasilaczu Chieftec model: HPC-420 uszkodzeniu uległo aktywne PFC.

Spaliły się dwa rezystory 0,33Ωoraz trzy inne. Wybuchł też jeden z MOSFETów. Podejrzewam ze zrobił zwarcie i dlatego te rezystory sie popaliły. Spalił się też bezpiecznik, a cały układ APFC oparty jest o układ UCC3818.

Problem polega na tym, że nie wiem jakie wartości powinny mieć dwa najmniejsze rezystory, ponieważ są czarne i nic nie można z nich przeczytać. Dodatkowo podpalały się im nóżki. Na płytce są to R12 i R3-1. (R3-1, a nie R31) Jeden z MOSFETów wybuchł, ale drugi jest sprawny, napisane jest na nim 11N60C3. Co to może być za tranzystor i ewentualnie na jaki można podmienić?

Padł akurat najmniej ważny człon zasilacza. Mimo to warto nad tym popracować.
Trochę światła rzuca tu schemat aplikacyjny zawarty w nocie katalogowej UCC3818 na stronie
http://www.datasheetcatalog.com/
Resztę można zrysowac z płytki. Gorzej z wartościami. Ale po odtworzeniu schematu ideowego da się je dopasować.

Notę aplikacyjną tego układu już mam. Niestety, trochę różni się ona w tych miejscach w których mam popalone te małe rezystorki. Dodam,że wszystkie są o tolerancji 1%.
Chciałbym też wiedzieć czym zastąpić te MOSFETy 11N60C3, bo w notce katalogowej UCC3818 pracuje tylko jeden tranzystor, a u mnie dwa równolegle.

Witam ! ... dane są dokładnie taki :
SPP11N60C3= 650V/11A /Rds(on) 0.38
poniżej link do aplikacji :
http://elenota.iele.polsl.gliwice.pl/pdf/Infineon/spp_b_i11n60c3.pdf
... nie da się te rezystorki wyczyścić np. benzyną i podać kod kolorów ?

Dzięki TONI_2003.
Wartości rezystorów może będę miał z innego zasilacza.

Tylko co proponujesz wstawić w zamian za tego SPP11N60C3, a orginalnego będzie trudno dostać i niestety pozostaje tylko zamiennik.

Witam ... tak będzie ciężko ale ten produkuje kilka firm czyli :
SPP11N60C3
natomiast taki myślę że się nada za niego :
STP11NM60
link do aplikacji :

http://boss.iele.polsl.gliwice.pl/pdf/STMicroelectronics/7136.pdf

Mam prośbę do Ciebie byś naprawiając go podał również główne tranzystory , podwójne diody i scalaki jakie w nim występują ewentualne opory bezpiecznikowe czy również te jakie ewentualnie mogą być potrzebne dla innych potrzebujących pomocy na naszym forum .

Ps.
o ile jeszcze coś znajdę to zamieszczę na forum .

Udało mi sie rozkręcić taki sam zasilacz i dwa małe rezystorki które były spalone mają wartość 5,1kΩ/1%.

Tranzystory SPP11N60C3 zastąpie takimi co są w aplikacji tego układu- IRFP450.

Elementy mocy występujące w zasilaczu:

Kondensatory 680µF/250V firmy Teapo. Pozostałe elektrolity Teapo albo Jenpo.

Podwójne diody na radiatorze wszystkie w obudowach TO-3P
Napięcie 5V jest prostowane przez dwie diody SBL3040PT połaczone równolegle.

Napięcie 12V prostuje dioda Na której jest napisane D92-02 42:P.

Napiecie 3,3V prostuje dioda SBL4040PT.



Tranzystor w przetwornicy pomocniczej to SSP2N60.

Główne tranzystory to 2SC3320.

... przyznam się że coś tu nie rozumiem .
Sądziłem że aktywne PFC jest zrobione na :
2 x SPP11N60C3 + układ UCC3818
, czy na tej płytce jest razem przetwornica standby?

Przetwornica mocy jest zrobiona na dwóch 2SC3320 ?
Na jakich układach jest reszta zasilacza?
Czy na stronie pierwotnej nie masz diody transil ?

Zasilacz działa tak samo bez PFC, ale na 90% walnięty jest też UCC3818, a w polsce bywa dostępny okazjonalnie.
TONI_2003 na płytce jest tylko PFC i zrobione tak jak piszesz + LM7812 + dioda BYC10-600
Sam zasilacz to 2x 2SC3320 + SG6105 + LM339.
Reszty nie widze (pozasłaniane transformatorami), a zasilacz działa, więc nie mam potrzeby go rozbierać.

Witam kolegę Jaroff już coś więcej wiem jestem po rozmowach na GG i na Skype też mi się wydaje po analizie uszkodzeń plus aplikacja układu PFC że układ raczej do wymiany .
Pozdrawiam.

Próbowałem dostać tego ucc, ale jest tylko w jednym sklepie i stan na magazynie oczywiście 0.
Podłączenie pcf z niesprawnym ucc, kończy się zgonem tranzystorów spp (więc do prób konieczna żarówka zabezpieczająca).
Sam zasilacz żadna rewelacja. Wykonany tak jak powinien być wykonany dobry zasilacz i jak były wykonane zasilacze z wczesnych lat 90, bez oszczędzania na siłe na czym sią tylko da.

Jaroff napisał:

Podłączenie pcf z niesprawnym ucc, kończy się zgonem tranzystorów spp (więc do prób konieczna żarówka zabezpieczająca).

... w związku z tym faktem mam do Ciebie pytanie ( mam na myśli zasilacze z aktywnym PFC oczywiście ) jak w takich przypadkach zachowywała Ci się żarówka i jakiej była mocy ponieważ mam sygnały o tym że nie zachowuje się w ten czas normalnie zasilacz porównując te same czynności jak przy normalnych zasilaczach bez PFC.
Pozdrawiam .

Kolego TONI_2003 - wstyd przyznać, ale po wymianie tranzystorów, 4 oporników i stabilizatora 12V, pewny swego podłączyłem zasilacz i miałem niestety efekty wizualno-zapachowe.

Dlatego wspomniałem o zabezpieczeniu, bo szkoda tranzystorów. Obecnie brakuje mi zasilacza ze sprawnym PFC, żeby sprawdzić jaki wpływ ma żarówka na PFC i odwrotnie. W dalszym ciągu brakuje mi tego Ucc, choć Katowicki bns obiecał, że się rozejrzy.

Jak wcześniej pisał kolego Jaroff, w moim PFC układ był jednak dobry. Wymieniłem rezystory a oryginalne tranzystory zastąpiłem dwoma IRFP450. Zasilacz działa.
Nie jest to mój pierwszy zasilacz z aktywnym PFC (w innych nigdy PFC mi nie padło), i zawsze przy pierwszej próbie uruchomienia używam autotransformatora. Napięcie wyjściowe ustawiam na około 100V, przed autotransformatorem daję w szereg żarówkę 150W (mniejsza, przy uruchamianiu zasilacza z aktywnym PFC nie zdaje egzaminu). Włączam zasilacz i żarówka zawsze zaświeca sie tak jakby zasilacz miał zwarcie na np mostku prostowniczym. Wtedy napięcie na autotransformatorze obniżam do około 70V i słychać jak piszczy cewka od PFC a następnie żarówka gaśnie. Wtedy dopiero mogę napiecie podnieść do 230V i właczyć zasilacz zwierając zielony przewód do masy.

Dlaczego tak sie dzieje ? Zasilacze z aktywnym PFC przy starcie pobierają strasznie dużo prądu, a żarówka stanowi dla nich spory opór. PFC ma też przystosować zasilacz do zasilania napieciem od 100V do 240V poprzez gromadzenie ładunku w cewce i gdy układ nie może zgromadzić odpowiednio dużo energii to MOSFETY są stale otwarte i stanowią zwarcie i żarówka się świeci. Widac to na schemacie aplikacyjnym układu UCC3818. Tylko dlaczego żarówka gaśnie przy około 70V ?.
Naprawiłem juz wiele zasilaczy z aktywnym PFC i z każdym musze postępować tak samo.
