Raspberry Pi Zero - miniaturowa 'malina' - pozbawiona jest tych interfejsów. Autorzy poniższej konstrukcji, postanowili temu zaradzić, projektując miniaturowy moduł, dodający tą funkcjonalność do układu.
Czym jest IoT HAT?
IoT - Internet Rzeczy (Internet-of-Things)
HAT - rodzaj modułu dołączanego do 40-pinowego złącza w komputerach z rodziny Raspberry Pi (Hardware Attached on Top).

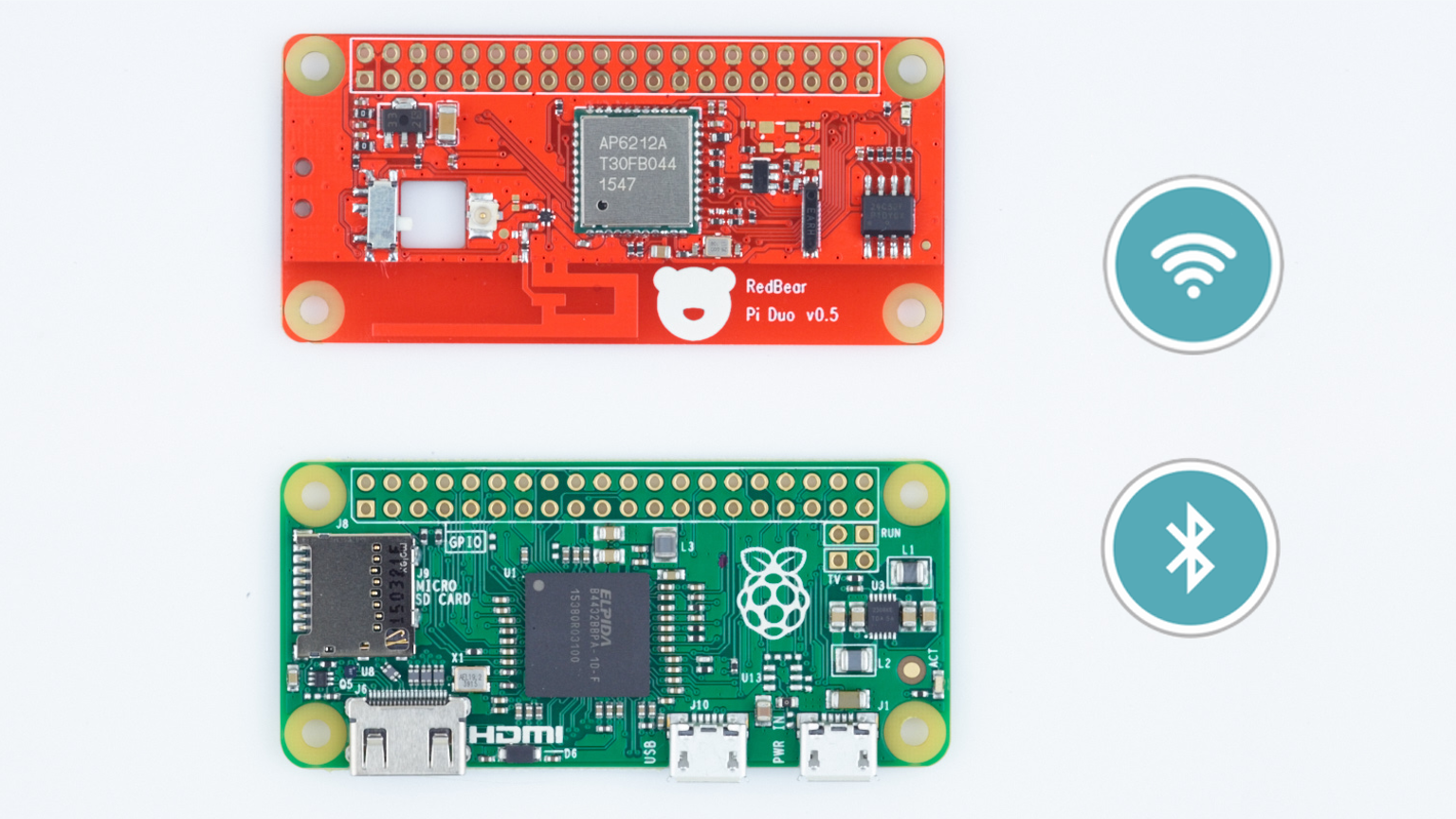

IoT HAT to moduł dedykowany do komputerów z rodziny RPi, dodający możliwość integracji z systemami Internetu Rzeczy poprzez wyposażenie komputera w interfejsy WiFi i Bluetooth.

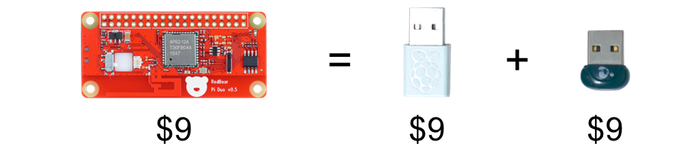

Oczywiście, możemy skorzystać z klasycznego rozwiązania - modułów WiFi i Bluetooth na USB, ale nie jest to najlepsze rozwiązanie, ponieważ:
IoT HAT jest tańszy
W cenie pojedynczego dongla na USB dostajemy dostęp do obu interfejsów. Co więcej, jeśli pracujemy z Raspberry Pi Zero oprócz samych dongli na USB, zakupić musimy:
* Kabel USB OTG (od 3 do 35 USD), aby podłączyć normalny układ USB do RPi Zero

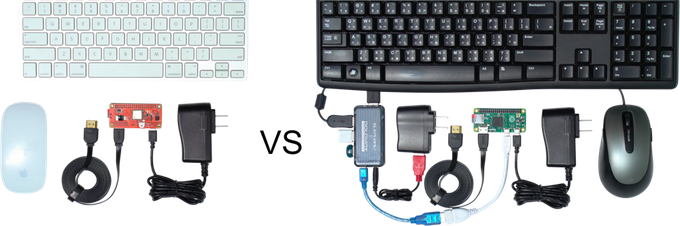

* Aktywny Hub USB (od 15 do 30 USD), aby podłączyć więcej niż jedno urządzenie USB do RPi Zero.
Układ jest schludniejszy

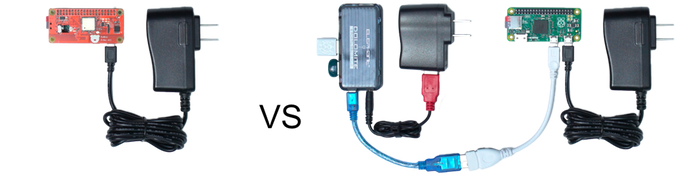

Ponieważ wykorzystując opisywany moduł, nie ma konieczności montowania huba USB i kabla USB OTG do Raspberry Pi Zero, układ jest o wiele prostszy - montuje się go szybciej i schludniej. Jeśli implementujemy moduł w układzie IoT, to system już w ogóle jest minimalistyczny - potrzebne jest tylko zasilanie.
Moduł IoT HAT korzysta z tych samych układów do Raspberry Pi 3
W module wykorzystano układ BCM43438 - taki sam, jak znajduje się na pokładzie Raspberry Pi 3. Układ ten wspiera WiFi 802.11 w standardzie n, pracujące z częstotliwości 2,4 GHz, a także Bluetooth 4.1 w trybie dual - klasycznym i Low Energy. Obydwa te interfejsy pracować mogą równocześnie.
Systemy bezprzewodowe w IoT HAT są równie dobre jak w RPi w wersji trzeciej. Dodatkowo, dzięki temu, że zastosowano takie same układy scalone, oprogramowanie dla Pi 3 i dla opisywanego modułu jest w pełni kompatybilne.
Bardzo łatwo zwiększyć zasięg interfejsów bezprzewodowych

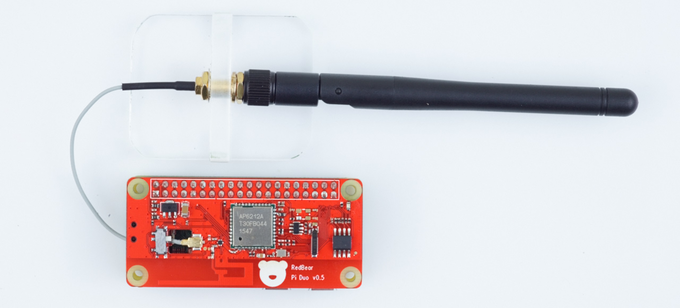

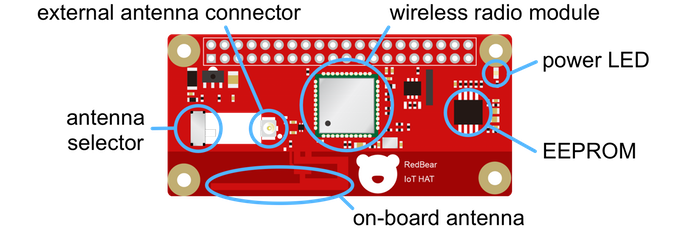

Moduł IoT HAT wyposażony jest w swoją własną antenę na PCB, ale jeśli chcemy rozszerzyć zasięg interfejsu bezprzewodowego, do układu dołączyć można zewnętrzną antenę. Wystarczy podpiąć odpowiedniego rodzaju antenę do dedykowanego portu na PCB i przełączyć przełącznik. Nie ma potrzeby żadnego lutowania czy kombinowania.
Oba interfejsy - WiFi i Bluetooth - działają przy tej samej częstotliwości, równej 2,4 GHz i współdzielą podczas działania anteny - tak wewnętrzną, jak i zewnętrzną, jeśli jest dołączona.
Raspberry Pi Zero i IoT HAT to najlepsza dostępna kombinacja
| Zestaw | Cena | Zużycie mocy |
| Raspberry Pi Zero + IoT HAT | 14 USD | 230mA |
| Raspberry Pi 3 | 35 USD | 320 mA |
| Raspberry Pi 2 + IoT HAT | 44 USD | 320 mA |
| Raspberry Pi 2 + WiFi i BT na USB | 53 USD | 350 mA |
Prezentowana kombinacja układów jest nie tylko najtańsza w zestawieniu, ale także charakteryzuje się najmniejszym zużyciem prądu.
Prezentacje
Na poniższym filmie widzimy RPi zero kontrolujący socket WiFi oraz jednocześnie zarządzający ośmioma urządzeniami poprzez Bluetooth Low Energy:
* Pi Zero + IoT HAT z uruchomionym serwerem Nodejs z zaimplementowaną biblioteką do BLE napisaną przez Sandeepa Mistrego;
* BLE Nano z oprogramowaniem BLE Peripheral na platformie mbed.
Media Center - Kodi na recalbox.
Specyfikacja techniczna modułu
Wymiary

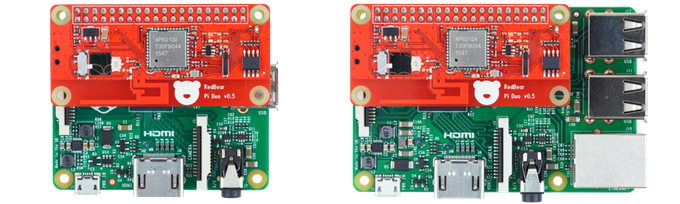

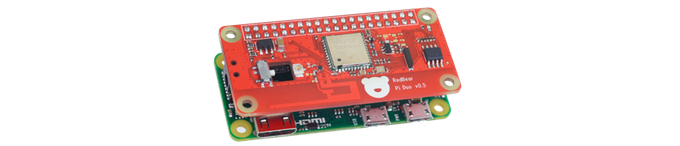

Moduł IoT HAT dostosowany jest do wymiarów Raspberry Pi Zero. Moduł ma 65 mm x 30 mm. Z uwagi na zastosowanie standardowego złącza 40-pinowego, jest także kompatybilny ze starszymi modelami Raspberry Pi.
Pinout

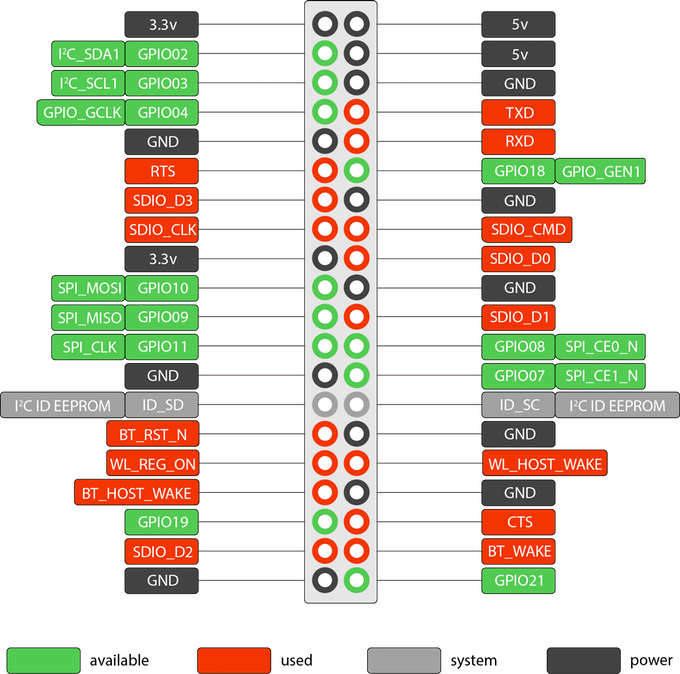

Po dołączeniu do komputera IoT HAT-a pozostaje nam 11 wolnych pinów GPIO na złączu. Pinout układu opisano na poniższej ilustracji:
Oferta poprzez Kickstartera
Projekt sponsorowany jest poprzez kampanię crowdfundingową na Kickstarterze. W ramach tej kampanii zakupić można moduł HAT wraz z akcesoriami: padem do kontroli gier RedBear ZERO oraz anteną zewnętrzną.
Moduł IoT HAT sprzedawany jest wraz z wlutowanym złączem 40 pin, ale możliwe jest zamówienie wersji bez wlutowanego złącza - należy zaznaczyć to w formularzu.
Na Kickstarterze dostępny jest szereg pakietów, prezentują się one następująco:
Jeśli jednakże chcecie skompletować własny pakiet, którego nie ma powyżej, wystarczy zsumować koszty poszczególnych jego składników. Koszty te prezentują się następująco:
IoT HAT - 9 dolarów za sztukę
Antenna Kit - 6 dolarów za sztukę
RedBear ZERO GamePad - 10 dolarów za sztukę
Przesyłka
Autorzy projektu postawili na niedrogą i prostą przesyłkę - dowolna ilość układów zostanie dostarczona w dowolne miejsce świata za zaledwie 5 dolarów od paczki.
