Sterowanie przekaźnikiem SSR 230V/40A - zabezpieczenia mikrokontrolera

Question

Cześć, Mam zamiar skonstruować przełącznik automatyczny, który będzie sterować zasilaniem do garażu. Chcę w określonych godzinach odcinać tam zasilanie. Chcę zastosować przekaźnik SSR 230V/40A. Mogą tam być podłączone różne urządzenia, z migomatem włącznie. Przekaźnik ten nie posiada ruchomych...

tmf · Accepted Answer

@cziter15 Podane parametry przekaźnika SSR niewiele znaczą. Nie sugeruj się tym, że jak jest napisane 40A to tyle będziesz mógł przełączać. Przede wszystkim policz moc strat, żeby się nie okazało, że potrzebujesz sporego radiatora + wymuszony obieg powietrza. IMHO jeśli to ma się przełączać parę razy dziennie to prościej jest użyć stycznika. Z SSRami często wychodzą kwiatki przy przebiegach odkształconych.

tmf · Accepted Answer

Styczniki są dostosowane do takich sytuacji, tym właśnie różnią się od zwykłych przekaźników.

dasej · Accepted Answer

Jeżeli nic niema w dokumentacji to wychodzi na to że wszystko ma w sobie.

Krzysztof Kamienski · Answer

Nie. W takim przekaźniku zamiast cewki znajduje sie dioda IrED. Wyobraź sobie, ze LEDa podłączasz.

cziter15 · Answer

Okej. Przy zwyklym przekazniku pozostaje problem ukladu gasikowego. Nie wiem jaki prad bedzie pobierany, moze to byc nic a moze byc i 25A. Na kilku schematach ktore przejrzalem sprawa byla prosta, bo odbiornikiem byla zarowka.

tmf · Answer

No właśnie, jeśłi odbiornikiem jest żarówka to sprawa jest prosta. Jak podłączasz obciążenie indukcyjne, lub układ, który pobiera w impulsie duże prądy to robią się kwiatki. Poza tym na SSR będą spore straty, czyli produkcja ciepła, które należy odprowadzić.
Dlatego prostym rozwiązaniem jest stycznik (nie zwykły przekaźnik). W rozsądnej cenie znajdziesz styczniki na szynę DIN z cewką na praktycznie dowolne napięcie.

Eagle · Answer

To skorzystaj z hybrydy tych rozwiązań, załączasz półprzewodnikiem, następnie złączasz równolegle stycznik, który przejmuje obciążenie, wyłączasz półprzewodnik aby się nie grzał. Analogiczne postępujesz przy wyłączaniu, nie masz łuku elektrycznego.

http://elportal.pl/pdf/k07/19_12g.pdf

tmf · Answer

@Eagle Też ciekawe rozwiązanie. Pytanie czy konieczne - np. producent stycznika gwarantuje trwałość styków dajmy na to na 1 mln. przełączeń. Autor chce to 2xdziennie przełączać, to da mu np. 500 tys. dni, prawie 1400 lat. Powiedzmy, że z jakiś powodów będzie trzeba zrobić derating, nawet jeśli trwałość skróci się 100-razy, to i tak rozwiązanie to będzie wystarczająco trwałe.

cziter15 · Answer

Co do samego stycznika to problemem będzie możliwość wystąpienia łuku elektrycznego, mogą się nadpalać styki. Jednak to jest sytuacja marginalna, gdyż rzadko kiedy będzie włączone jakieś obciążenie w załączanej instalacji. Niemniej jednak muszę na taką sytuację się przygotować. Po stronie cewki sprawa prosta - dioda prostownicza (zapora), co by szpilka napięcia nie uszkodziła układu.

Problem jest po stronie styków, nie bardzo wiem jak zrobić gasik. Nie znam poboru prądu, mogę natomiast założyć maksymalny 30A.

Promuję tematy:
02.02.2025 ksIotFrameworkLib - Framework IoT bazujący na porcie arduino dla platform Esp8266 oraz ESP32
30.01.2025 Własny Zigbee Gateway na ESP32/8266 i ksIotFramework (framework do iot)

cziter15 · Answer

Różnią się też niestety ceną i tym, że cewka najczęściej jest sterowana 230V co wymaga jeszcze dodatkowo sterowania samym wejsciem na cewke.

Niestety cena stycznika okolo 100 zl przekracza budżet.

No chyba, że źle szukam...

dasej · Answer

Witam. I trochę wydziela ciepła. SSR na 50A

tmf · Answer

Na 24V też znajdziesz, np. z Legranda. Na niższe napięcia też są. 100zł i więcej musisz liczyć, ale myślisz, że odpowiedniego SSRa, kupisz dużo taniej? Zobacz ile kosztują SSRy na szynę DIN...

dasej · Answer

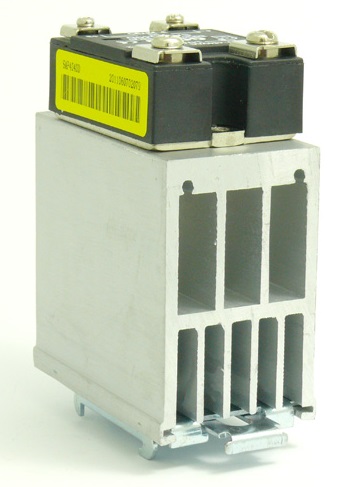

Skąd taka cena google klik reklama. 56 zł > SAP4040D SSR 40A Są też radiatory na szynę DIN

tmf · Answer

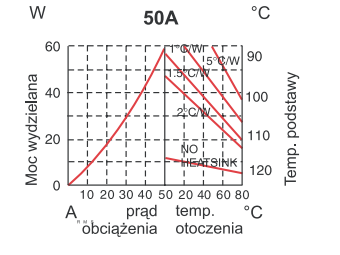

@dasej Ja piszę o styczniku, a nie SSR. Podany przez ciebie SSR można kupić nawet taniej, tyle, że w obu przypadkach bez radiatora, którego koszt trzeba doliczyć. Bazując na wstawionym przez ciebie wykresie mamy do rozproszenia 20-40W, nie będzie to łatwe pasywnie, szczególnie w rozdzielnicy. Poza tym problem podstawowy - czy urządzenia typu migomat będą prawidłowo działać z SSR? Nie byłby przekonany.

dasej · Answer

Z tego co wiem to migomaty mają zwykłe trafo i prostownik oraz mały silnik do podawania drutu.
Jak SSR czegoś nie "wycina" to powinien działać.
Uważam że temat jest ciekawy. Jestem ciekaw czy to ruszy i czy się nie ugotuje po kilku spawach.
Pytanie. Jakie jest uderzenie przy starcie spawania.

cziter15 · Answer

Z tego co czytałem w internecie to z powodzeniem SSR można w tym przypadku zastosować. Zakładam maks obciążenie 25A, więc grzać intensywnie też się ten SSR nie powinien. Mogę dorzucić tam jakiś czujnik temperatury i przy zbyt dużej odcinać dodatkowo zasilanie.

dasej · Answer

Robiłem ostatnio testy mosfetów ( na stole bez obudowy urządzenia ) i przy 13A uzyskiwałem
temperaturę 54 stopni celsjusza po 30 minuta. Po tym czasie temperatura przestała wzrastać.

Parametry testu i tranzystora.

12V 13A dla Tranzystor: P-MOSFET; unipolarny; -30V; -70A; 150W; PG-TO252-3
IPD042P03L3G rezystancja złącza 4.2 mOma

Tranzystor przylutowany do PCB powierzchnia pola lutowniczego 6 cm2 płytka jednostronna

Ciekawe co jest w taki SSR?

Krzysztof Kamienski · Answer

SSR z definicji zawsze ,,wycina. Kilka woltów na obu połówkach sinusa. Czymś w końcu bramkę triaka trzeba zasilić. No i sama impedancja złącza - tam są właśnie straty na ciepło. To taki ,,ściemniacz nastawiony na full. SSRy w zasadzie nadają się tylko do obciążeń czysto rezystancyjnych - np. elementy grzejne.

cziter15 · Answer

Zaczalem sie zastanawiac jak taki SSR dziala, ze napiecie sterujace moze miec az taka rozpietosc (3-32 v). Nie trzeba przed nim stawiac zadnego rezystora? W dokumentacji nic nie napisali.

Bede sterowal nim za pomoca arduino (bezposrednio do digital pinu).

cziter15 · Answer

Zaczalem sie zastanawiac jak taki SSR dziala, ze napiecie sterujace moze miec az taka rozpietosc (3-32 v). Nie trzeba przed nim stawiac zadnego rezystora? W dokumentacji nic nie napisali.

Bede sterowal nim za pomoca arduino (bezposrednio do digital pinu).

Krzysztof Kamienski · Answer

Nie. Zakres napiec sterujących wynika z zastosowania IrEDa . Jest on podłączony przez źródło prądowe (wewnątrz modułu SSR) i stad ta rozpiętość napięć zasilania.

cziter15 · Answer

Wszystko działa jak należy. Nie było jeszcze sytuacji z urządzeniem indukcyjnym w obwodzie ale mikrokontroler radzi sobie bez problemu ze sterowaniem SSRem. Dzięki za pomoc!

dasej · Answer

Podaj info na który SSR się zdecydowałeś i czy z radiatorem.

cziter15 · Answer

Ssr Fotek 40da bez radiatora. Na razie działa chociaz musze posiedziec nad optymalizacja uC bo zre za duzo pradu (okolo 25mA + prsekaznik 5mA jak jest wlaczony). Moge to spokojnie zjechać, usypiajac uC i realizujac wybudzanie np. timerem lub watchdogiem + przerwaniem na pinie czujnika. Co do sekundy to nie musi działać.

Po optymalizacji dorzuce jakis radiator i moze jakas szafke do tego .
