Jak zastąpić kontrolki LED matrycą wyświetlającą cyfry?

Question

Witam. Temat może banalny dla kogoś kto miał do czynienia z matrycami led, jednak dla kogoś kto nie siedzi w temacie to dość zawiłe. Chodzi o to że mam w urządzeniu kontrolki na zwykłych diodach led, które sygnalizują stany działania tegoż urządzenia. Chciałbym te diody wyrzucić a w ich miejsce...

Freddy · Answer

Są takie produkowane przez wiele firm.

invector · Answer

Nie zupełnie o to mi chodziło. Może to być nawet pojedynczy wyświetlacz segmentowy, ważne aby zamiast świecenia pojedynczej diody była wyświetlana cyfra. 1,2 lub 3.

HD-VIDEO · Answer

Fajne ale nie podłączy diody LED pod te włączniki; trzeba użyć mikrokontrolera

Na diodach 1N4148, robi się koder +wyświetlacz.

lub 7447, 74LS47 + wyświetlacz, kod BCD, trzeba sobie zakodować diodami 1N4148

Freddy · Answer

Nie trzeba. Tam najpierw się programuje wzory .

HD-VIDEO · Answer

To się piszę trzeba zaprogramować, tak a tak Na diodach:

invector · Answer

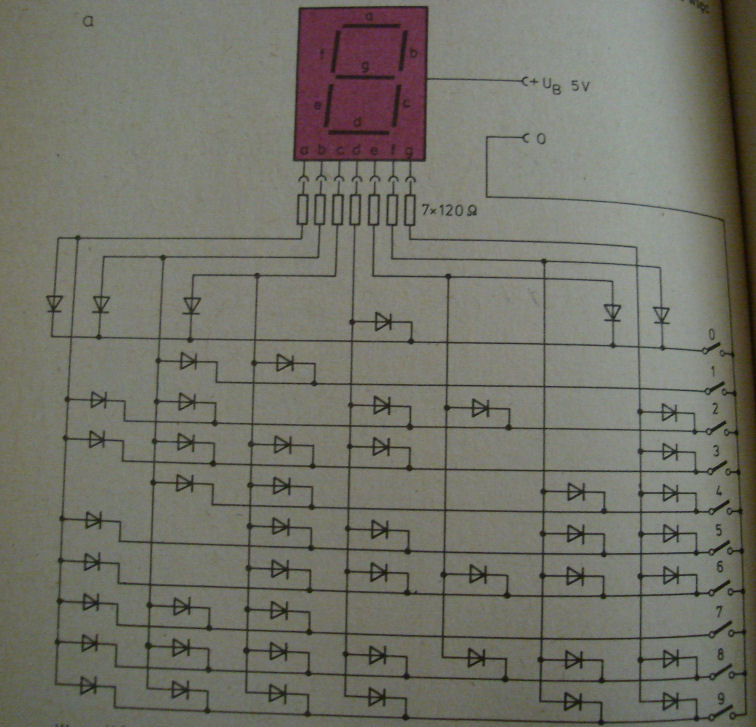

No OK. Można zaprogramować na diodach jak na rysunku, ale żeby wyświetlić cyfrę 3 to trzeba zasilić 5 segmentów a mam do dyspozycji sygnał który zasila tylko jedną diodę. Jak to obejść?

HD-VIDEO · Answer

Zamiast przełącznika/ów tranzystory N-P-N* a te sterowane są z diod LED; można też użyć transoptorów, jeżeli urządzenie jakieś drogie /izolacja jest potrzebna/; diody sygnalizacyjne LED dalej mogą działać

*Sprawdzić jak są sterowane diody LED; masą czy plusem

Freddy · Answer

Stworzyć własny dekoder.

Konto nie istnieje · Answer

Jest jeszcze enkoder wykonany w technologii TTL 74147. Tylko nie wiem jak z jego dostępnością. Układy TTL nie są nowoczesnym rozwiązaniem, stąd trudności z dostępnością niektórych układów tej serii.

HD-VIDEO · Answer

74147 + 7447 lub 74247, 74LS247

Marian B · Answer

Przykład rozwiązania na diodach w praktyce:
https://www.elektroda.pl/rtvforum/topic586433.html#3030886

Aby "zastąpić" diody LED wyłącznikami, można użyć tranzystory, transoptory, ale to większa komplikacja.

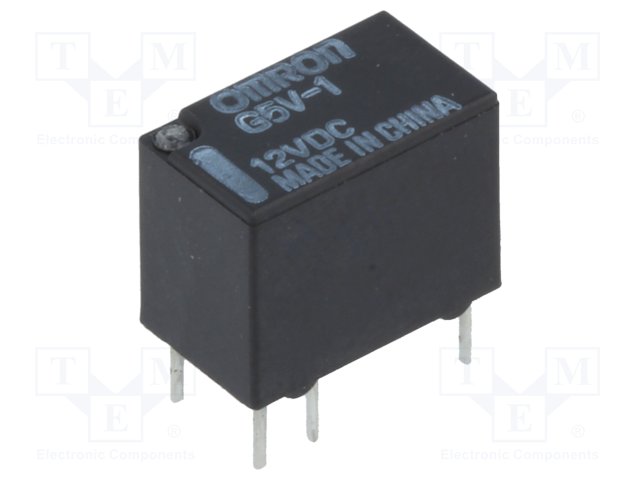

Najlepiej zastosować miniaturowe przekażniczki, których uzwojenie włączone w miejsce kontrolki LED. Np. miniaturowy przekażnik G5V1 o wymiarach 12,5x7,5x10 mm, lub przekażniczki kontaktronowe.

HD-VIDEO · Answer

Tylko że, przekaźnik G5V1, jego cewka pobiera 30mA, a takich prądów nie stosuje się przy diodach sygnalizacyjnych

cirrostrato · Answer

Prosty temat a komplikujecie go pod niebiosa, to jest proste i tanie rozwiązanie do wykonania w kilka minut (zalecam 74LS247, ,,ładniej'' wyświetlana 6 i 9), dwa układy scalone, wyświetlacz siedmiosegmentowy ze wspólną anodą i (niestety) układ stabilizatora 5V 7805 bo to TTL-e, przy układach CMOS (odpowiedniki są też dostępne) stabilizator 5V zbędny.

Zbych034 · Answer

Matryca na diodach ma taką właściwość iż przy wyświetlaniu cyfry 8 nic więcej się nie wyświetla. Czasami jest to wielka wada.

cirrostrato · Answer

Matryca na diodach jest nadzwyczaj ,,elastyczna'', odpowiednio łącząc diody można (bez enkodera), wyświetlić cyfry 0-9 oraz A,b,c,C,d,E,F i coś tam ew. jeszcze.

Marian B · Answer

Cewka przekażniczka G5V1 na 12V ma rezystancję 950 omów, a wiec pobór prądu tyle co LED, około 10 mA. Przekażniczki kontaktronowe mają jeszcze większą rezystancję uzwojenia, rzędu 1-2k.

HD-VIDEO · Answer

A skąd wiesz jakie jest napięcie zasilania diod sygnalizacyjnych LED, że już proponujesz 12V wersje przekaźnika?; pomijam że tam jest rezystor, nie wiadomo jaki prąd może wpłynąć/wypłynąć i trzeba jeszcze coś dodać do tego przekaźnika.

Tutaj nie ma sensu kompletnie stosowania przekaźnika/ów

Marian B · Answer

To była tylko propozycja jak można zrobić zakładając pewną ingerencję do układu.
Jeżeli tam są kontrolki LED i nie chce się zbyt dużo "przerabiać", to można zamiast tej kontrolki bezpośrednio włączyć LED transoptora, a tranzystor tego transoptora wykorzystać zamiast styków.
W przypadku zastosowania miniaturowego przekażniczka, po prostu wyrzucić szeregowy rezystor kontrolki LED.
Co się bardziej opłaca, czy przekażnik, czy transoptor, zależy od tego jaki to układ i jak jest zbudowany/zasilany.

Freddy · Answer

Tylko po co transoptory, czy przekaźniki.
Autor napisał, co chce zrobić.
np. zamiast diody nr. 1 wyświetlić na wyświetlaczu "1", zamiast diody nr. 2 - cyfrę "2" itd.
Do tego wystarczy prosty dekoder sterowany tym co już jest. Dokładniejszy sposób sterowania można podać dopiero, jak dowiemy się od autora co to za urządzenie i jak są sterowane diody.

Marian B · Answer

Oczywiście napisał, że chce cyferkę zamiast kolejnej diody, ale też dał zapytanie jak obejść problem że trzeba w przypadku wyświetlacza zaświecić jednocześnie kilka zmiennych dla kolejnej cyfry LED (wyświetlacza) zamiast tej jednej kontrolki. I to jest cały czas tłumaczone.
