Które oznaczenie pinów IRFP 250 N jest prawidłowe?

Witam.
Napotkałem na dwa różne oznaczenia wyprowadzeń irfp 250 n

Które jest prawodłowe ?
Pozdrawiam.

Rzeczywiście Infineon się nie popisał:

https://www.infineon.com/dgdl/irfp250n.pdf?fileId=5546d462533600a40153562884b41fdc

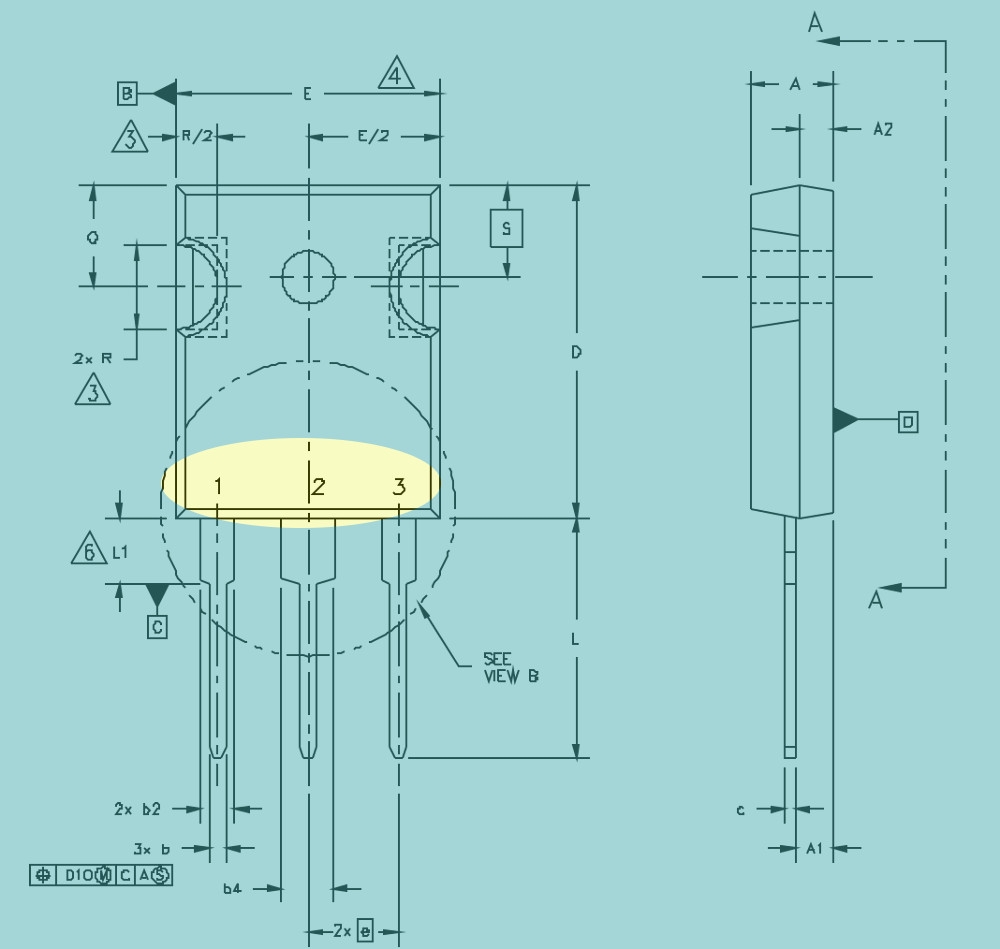

ale na 8 stronie masz rysunek z numeracją wyprowadzeń obudowy zaznaczoną bardzo małą czcionką. Powiększ stronę i wszystko będziesz miał na tacy.

Tu:
https://www.google.pl/search?q=irfp250n+pin+c...#imgdii=J0lpYTsCRxEzOM:&imgrc=DU7iuC6TwWEBBM:

No tak, czeski błąd, co nie zmienia faktu, że mogli na pierwszej stronie narysować numery pinów obudowy. A to, co jest na stronie ósmej jest naprawdę podane małą czcionką.

Nie dostrzegam na stronie 8 tego dokumentu oznaczenia GDS tylko 123 i to nie bardzo wynika z rysunku czy to jest awers czy rewers tranzystora.
Pozostaje chyba zdać się na "niepisany standard" i układ odpalać w okularach ochronnych.

Powiększ sobie ten obrazek z obudową THT i przyjrzyj się dokładnie, tam są literki napisane tak wielką czcionką, jak w umowach kredytowych z bankami.

No dobra... postanowiłem Ci pokazać tą "umowę" z IRF



Mili chłopcy

Dzięki Kolego za fatygę, lecz w poście #7 pisałem, że znalazłem już te literki, które są cyferkami.

Z rysunku wynika, że patrzysz na tranzystor od przodu, czyli widzisz oznaczenia.

Spróbuję konfiguracji GDS patrząc na awers tranzystora.
Mam dwa takie mosfety.

Miernik do ręki i sprawdź. Jest to banalnie proste.

Moderowany przez trymer01:

To jeszcze proszę zdradzić nam jaki to niezwykły miernik kolega ma na myśli?
Bo "miernikiem" czyli popularnym multimetrem MOSFET-ów mierzyć wprost - się nie da.
Regulamin, pkt 3.1.11. Nie wysyłaj wiadomości, które nic nie wnoszą do dyskusji. Wprowadzają w błąd, są niebezpieczne czy nie rozwiązują problemu użytkownika.

Mój miernik nie daje rady mosfetom.

No właśnie też tak sobie rozmyślałem, jakim to sposobem Kolega mierzy te mosfet'y

Oj koledzy czemu od razu tak ostro. Nie wiem czemu twierdzicie że nie da się zwykłym multimetrem sprawdzić pinów Mosfeta.
IRFP 250 ma diodę między drenem a źródłem i już to można miernikiem sprawdzić na pomiarze diody. W jedną stronę miernik pokaże jakąś niedużą wartość w drugą będzie przerwa.
Następny krok może nie działać na wszystkich tranzystorach ale na wielu będzie działać. Bramka tranzystora ma wystarczającą pojemność żeby miernikiem sprawdzić czy tranzystor się załączy. Jak już diodę wykryliśmy to wiemy gdzie dren i źródło. Albo przynajmniej możemy założyć odpowiedni scenariusz szczególnie jeśli znamy typ jak tu.
Przy N-MOS podłączamy na mirnik (na pomiarze diody) przewodem masowym do źródła a drugim do prawdopodobnej bramki. Potem przekładamy przewód z bramki na dren i tranzystor zaczyna przewodzić.
Nie podchodźcie tak krytycznie do porad nie sprawdzając ich. Polecam sprawdzić samemu. Przed chwilą sprawdziłem na przykładnie BUZ11 i metoda skuteczna w 100%, przynajmniej jeśli chodzi o wyprowadzenia.

Generalnie nie ale w tym przypadku wyprowadzenia tranzystora da się sprawdzić a o to autorowi tematu chodziło.

Witam
Mosfet podłączony wg wskazówek z postu #2 nie eksplodował a układ działa poprawnie.
Dziękuję Wszystkim za pomoc
Pozdrawiam.
