[Rozwiązano] Eagle własna biblioteka i prawidłowa rotacja elementów.

Witam.

Może mi ktoś podpowiedzieć gdzie znajdę informację na temat rotacji elementów.
Chodzi mi tu o prawidłowe narysowanie elementu w bibliotece tak by się zgadzał
z ułożeniem elementu w rolkach producentów elementów smd.

Np.


Przypuszczam że tą informację można znaleźć w datasheet. Ale nie wiem na co mam zwracać uwagę.

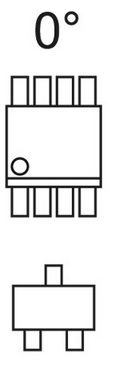

Prawidłowa rotacja np.



Pozdrawiam
Janusz

Przy pisaniu programu dla maszyny pick and place musisz ustawic rotacje wedlug zalozonych rolek elementow. To nie ma zwiazku z bibliotekami w programie do projektowania.

Czy aby na pewno jest to bez znaczenia?

Przykładowy auirf3710z.pdf strona 12 i 13 symbole handlowe określają rotację w taśmie.

I jeszcze BRD8011-D.PDF ktoś na to chyba jednak wymyślił jakieś normy.
Nie chce mi się wierzyć że "pick and place" jest po to by operator przy maszynie zmieniał ustawienia.

dasej napisał:

Przypuszczam że tą informację można znaleźć w datasheet. Ale nie wiem na co mam zwracać uwagę.

W wiekszosci przypadkow ulozenie komponentow na tasmie ma pozycje 0°, wyjatki to tantale i elektrolity oraz sot w obudowach innych niz 23 (te w pozycji 0° lub 180°)
Nie zawsze pin oznaczony jako jeden rowna sie pozycja 0° na tasmie.

dasej napisał:

Prawidłowa rotacja np.

Tu element SOT ma rotacje 270° , przynajmiej dla maszyn juki...

Właśnie chodzi mi juki. Dział projektów daje "pick and place" i wszystko wiecznie trzeba poprawiać.
A projektanci sami tworzą sobie biblioteki. I wiecznie są przepychanki o rotację. Kto się pomylił.

Masz pomysł jak to rozwiązać organizacyjnie.

W manualu juki masz opisane obrazkowo jakie sa standardy orientacji dla danych obudow komponentow. Jezeli chodzi o pliki generowane z programow do projektowanie to niestety nie przeskoczysz tego - dla przykladu dwa komponenty w takich samych obudowach (przewaznie jest problem z SOT) leza w takiej samej pozycji (wizualnie) na plytce ale w wygenerowanych plikach P&P masz rozne rotacje (wina bibliotek).
Nie za bardzo wiem co chcesz zrobic. Biblioteki do programu EDA? Jezeli tak to jak napisalem wyzej w manualu juki masz obrazkowo przedstawiona orientacje komponentu, porownujesz ja z orientacja na tasmie (z datasheet lub fizycznie patrzysz jak jest polozony na tasmie) i taka orientacje dla danego komponentu wpisujesz w bibliotece programu juki.

Śliczne dzięki za podpowiedź.
Temat uważam za rozwiązany jak dla mnie..
