Jak wygląda budowa przekaźnika bistabilnego?

Witam w jaki sposób wygląda budowa przekaźnika bistabilnego?

Nowe mają sterownik elektroniczny, typowe elektromechaniczne miały dodatkowy magnes stały "podmagnesowujący" obwód magnetyczny. Włączenie polegało na podaniu krótkiego impulsu na cewkę a wyłączenie impulsu o odwróconej polaryzacji. Kiedyś też wpadł mi w ręce przekaźnik ze sprzętu USA, gdzie blokada pozycji była zrealizowana na zatrzasku podobnie jak we włącznikach Isostat. Przekaźnik ten był na prąd przemienny i dość mocno skomplikowany mechanicznie.

Ogólnie podstawowy przekaźnik składa się z dwóch odizolowanych od siebie galwanicznie obwodów.
Obwód sterowania i obwód wykonawczy.
W przekaźniku bistabilnym, jak sama nazwa wskazuje, istnieją dwa stany stabilne.
Ten fakt narzuca specyfikę jego konstrukcji zarówno w części sterującej jak też wykonawczej.
Konstrukcja mechanizmu przełączania styków zapewnia utrzymanie każdego z dwóch stanów
po chwilowym (impulsowym) dostarczeniu energii zasilającej a konstrukcja części sterującej
umożliwia możliwość wyboru jednego z dwóch stanów stabilnych.

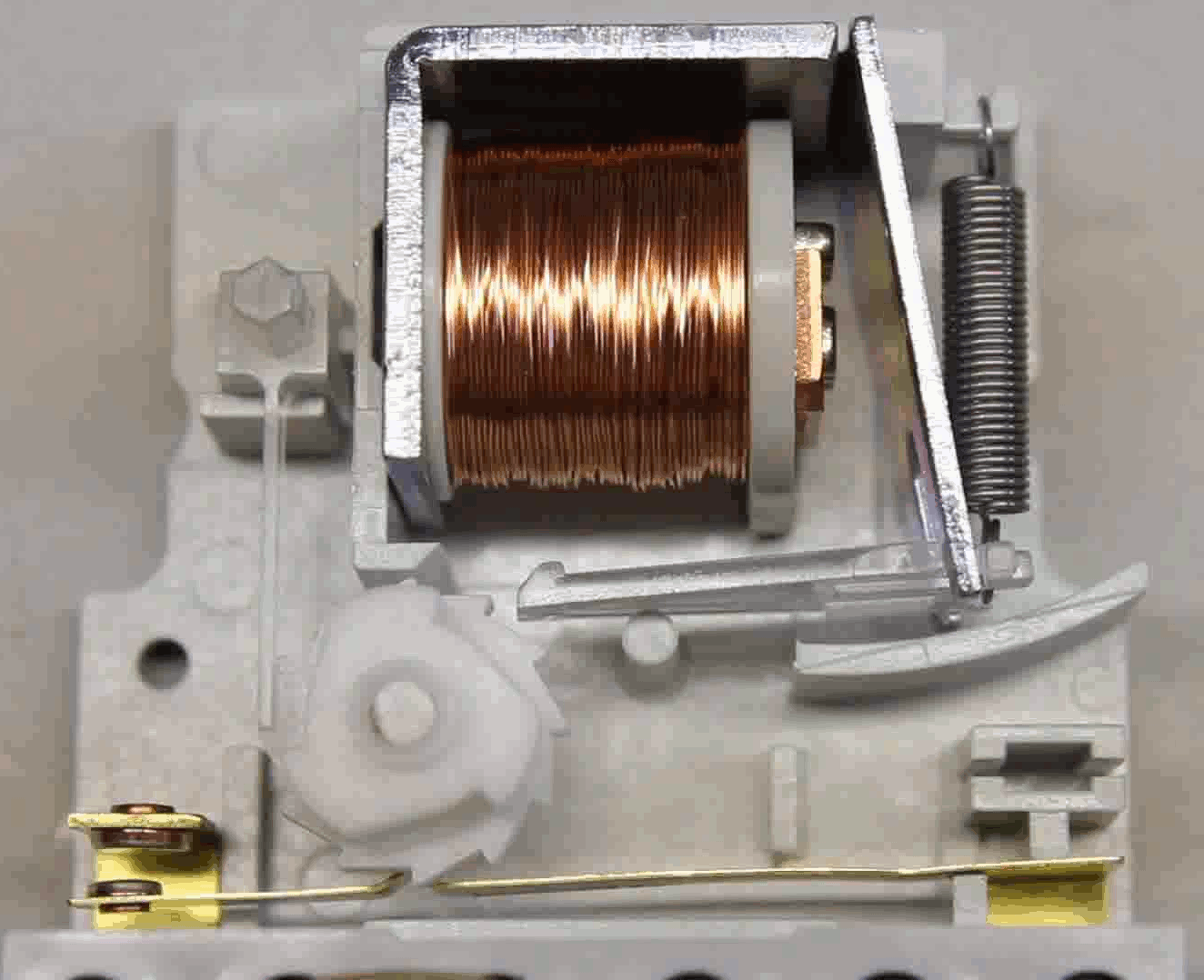

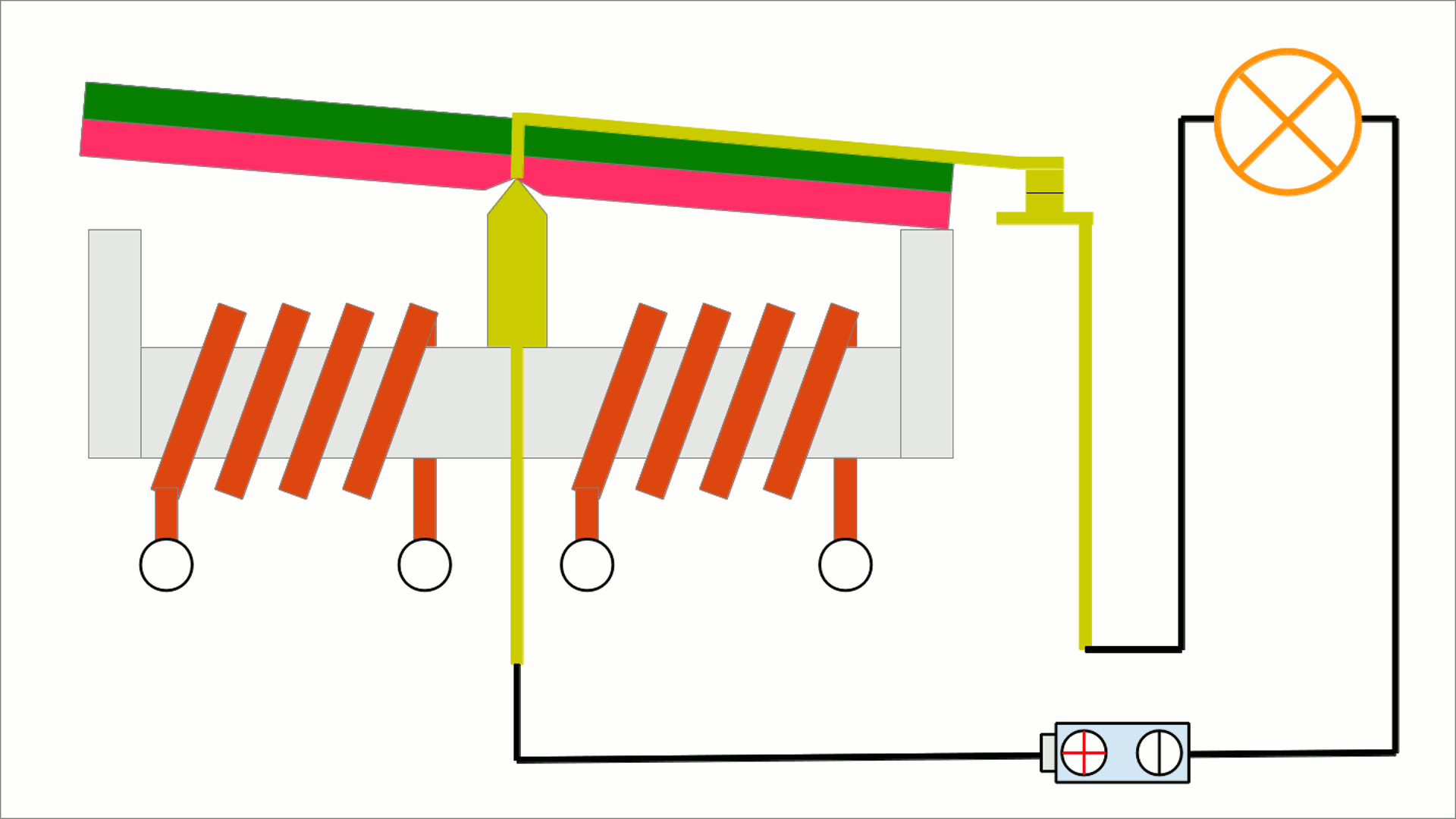

Przykłady pierwsze z brzegu (google):

adks napisał:

Witam w jaki sposób wygląda budowa przekaźnika bistabilnego?

Pytanie zadane w dziale elektryka dla każdego.

Przekaźniki - np.BIS-402 do są inaczej zbudowane.
Tam nie ma cewek z magnesem.
Pamięcią jest przerzutnik - elektroniczny układ scalony.
Scalak wysterowuje normalny przekaźnik lub triak.
