Monitor do wyważarki - Problem z podłoczeniem monitora

Witam serdecznie,

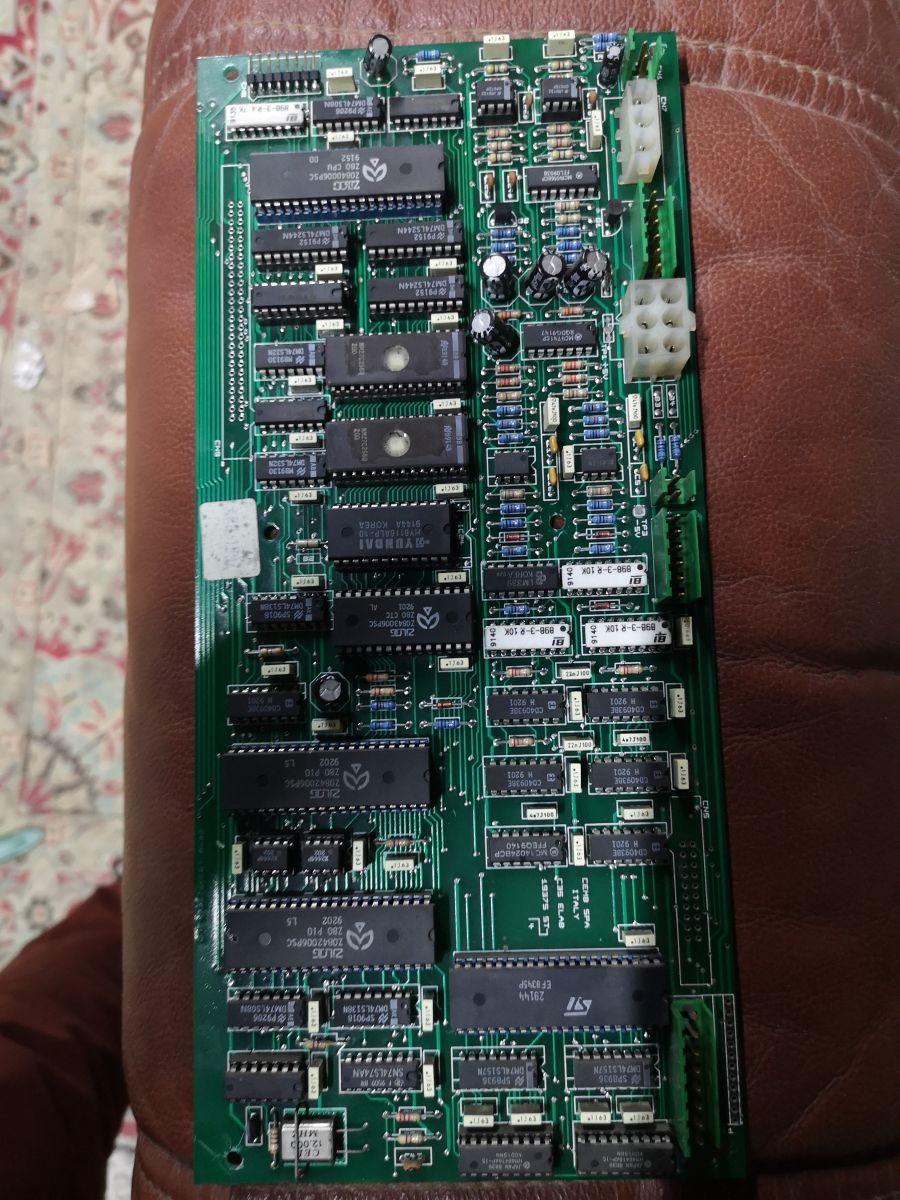

Zakupiłem wyważarkę do kół marki Cormach z uciętym kablem od monitora, rozebrałem wyważarkę oraz znalazłem przewody z karty graficznej wyważarki maszyna ma swoje lata proszę o informację czy jest to sygnał w standardzie CGA/EGA i potrzebny będzie konwenter na VGA czy tylko wykonanie przejściówki aby podłączyć monitor przed D-sub VGA ewentualnie posiadam monitor ze złączem SCART

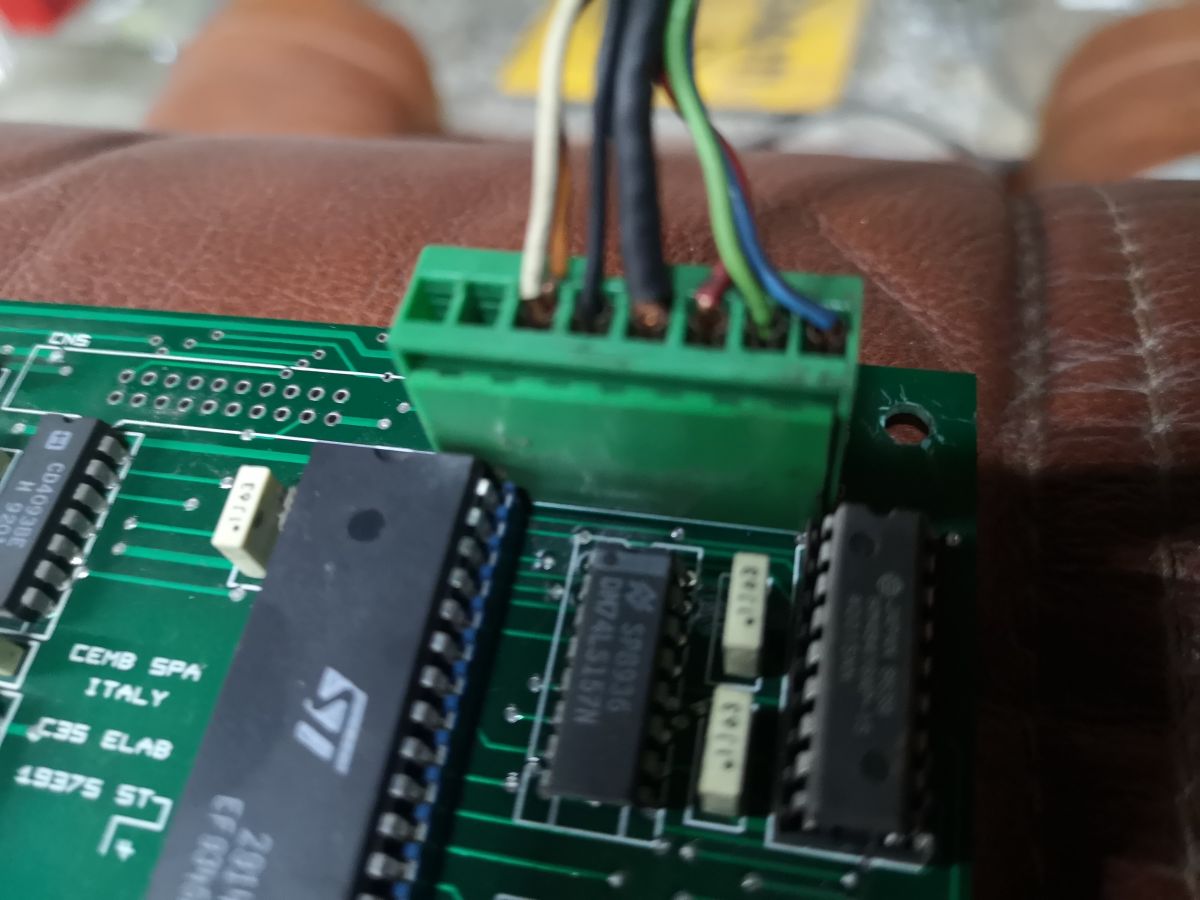

Z gniazda Karty Graficznej wychodzi 7 przewodów, proszę o pomoc w ustaleniu rodzaju sygnału w pin 3,4,5 połączenie wg mnie:

1- brak
2- brak
3 - pomarańczowy i biały - ??
4 - czarny - ??
5 - GND
6 - czerwony - Sygnał R
7 - zielony - Sygnał G
8 - niebieski - sygnał B.

Karta Graficzna

Z góry dziękuje za pomoc.

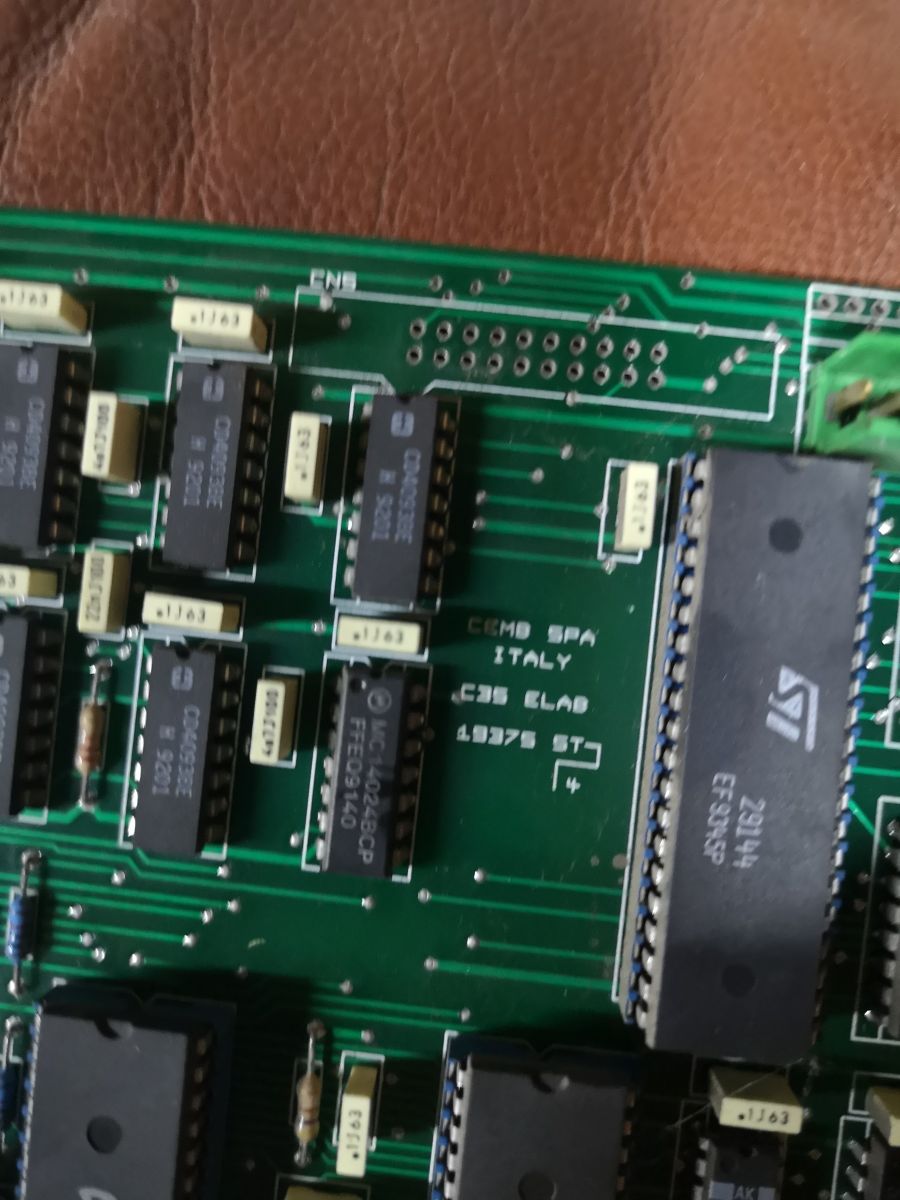

Nota sterownika ekranu (EF9345) jest dostępna; https://www.google.pl/url?sa=t&rct=j&q=&esrc=...2Fef9345.pdf&usg=AOvVaw0FrC40AQLmtRZLOwNpLWT1 przeleć po ścieżkach i zidentyfikuj sygnały.

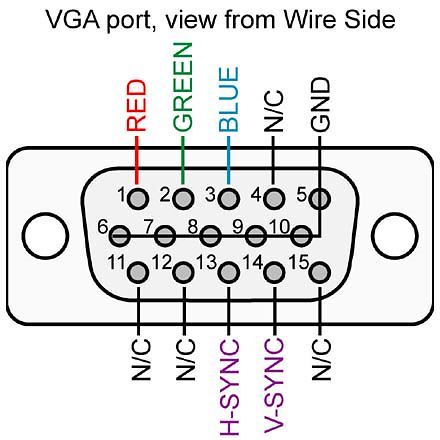

Dziękuje za odpowiedź schemat okazał się bardzo przydatny i pomocny, chciałbym podpiąć to pod monitor lcd z komputer złączem dsub, z rozpiski wg schematu wynika że:

1. brak
2. I
3. HS
4. PCVS
5. GND
6. R
7. G
8. B

Czy jak przelutuje przewód zgodnie ze schematem znalezionym w sieci monitor powinien działać? Czy będzie potrzebny konwentem sygnały CGA?

Ta wyważarka była zapewne wyposażona w monitor crt, a więc V sync z karty ma 50Hz, lcd nie będzie chciał działać z taką częstotliwością odświeżania

konwerter cga na vga pomoże ?

Dodano po 13 [minuty]:

posiadam jeszcze telewizor lcd z EURO może wykonać przejściówkę z Karty do EURO?

Telewizor powinien zadziałać poprzez eurozłącze

carrot napisał:

Telewizor powinien zadziałać poprzez eurozłącze

Szukam w sieci schematu na scart ale jest ich wiele np z rezystorami pomożecie znaleźć prawidłowy schemat

carrot napisał:

lcd nie będzie chciał działać z taką częstotliwością odświeżania

Niekoniecznie, były monitory z tzw. "Sync on Green" (czyli sygnał synchro idzie po zielonym) i działało od ok 48Hz. Tak miałem w zutylizowanym LCD Samsunga.

Pietek505 napisał:

może wykonać przejściówkę z Karty do EURO?

Można, choć dobrze byłoby zmierzyć częstotliwości H i V. Kiedyś robiłem w/g tej strony; https://www.electroschematics.com/cga-scart-adapter/ Działało na zwykłym TV bez problemu. Na początek spróbuj ze zwykłym monitorem (EGA->VGA) im starszy tym lepiej.

Zacząć od zwykłej przejściówki karta graficzna dsub VGA?

Pietek505 napisał:

Zacząć od zwykłej przejściówki karta graficzna dsub VGA?

Tak, może monitor "łyknie" sygnały.

Na tym podforum (Monitory) w latach 2012-2015 był modny temat : wyważarki i zmiana monitora

Jak w pole poszukiwań ( opcja Szukaj/ ramka nad tematami > prawa_góra stronA) wpiszesz frazę : EGA
otrzymasz około 150 podpowiedzi
Kilka powinno dać odpowiedz na poruszany problem

Zajrzałbym jeszcze do instrukcji monitora i sprawdził jakie częstotliwości H i V obsługuje.

ArturAVS napisał:

carrot napisał:

lcd nie będzie chciał działać z taką częstotliwością odświeżania

Niekoniecznie, były monitory z tzw. "Sync on Green" (czyli sygnał synchro idzie po zielonym) i działało od ok 48Hz. Tak miałem w zutylizowanym LCD Samsunga.

Pietek505 napisał:

może wykonać przejściówkę z Karty do EURO?

Można, choć dobrze byłoby zmierzyć częstotliwości H i V. Kiedyś robiłem w/g tej strony; https://www.electroschematics.com/cga-scart-adapter/ Działało na zwykłym TV bez problemu. Na początek spróbuj ze zwykłym monitorem (EGA->VGA) im starszy tym lepiej.

Podłączyłem starszy TV za pomocą przelutowanego przewodu dsub niestety rezultatów brak szanowny kolego czy pomógł byś mi z wątpliwością schematu który mi poleciłeś CGA scart ? A Konkretniej chodzi mi o pin 6 z ze schematu gniazda CGA nie wiem skąd go wziąść i co to jest dotyczy on połączenia rezystorow r1 r2 r3, rozumiem że pin 7 z gniazda cga schematu to zasilanie 5V mosfetu?
