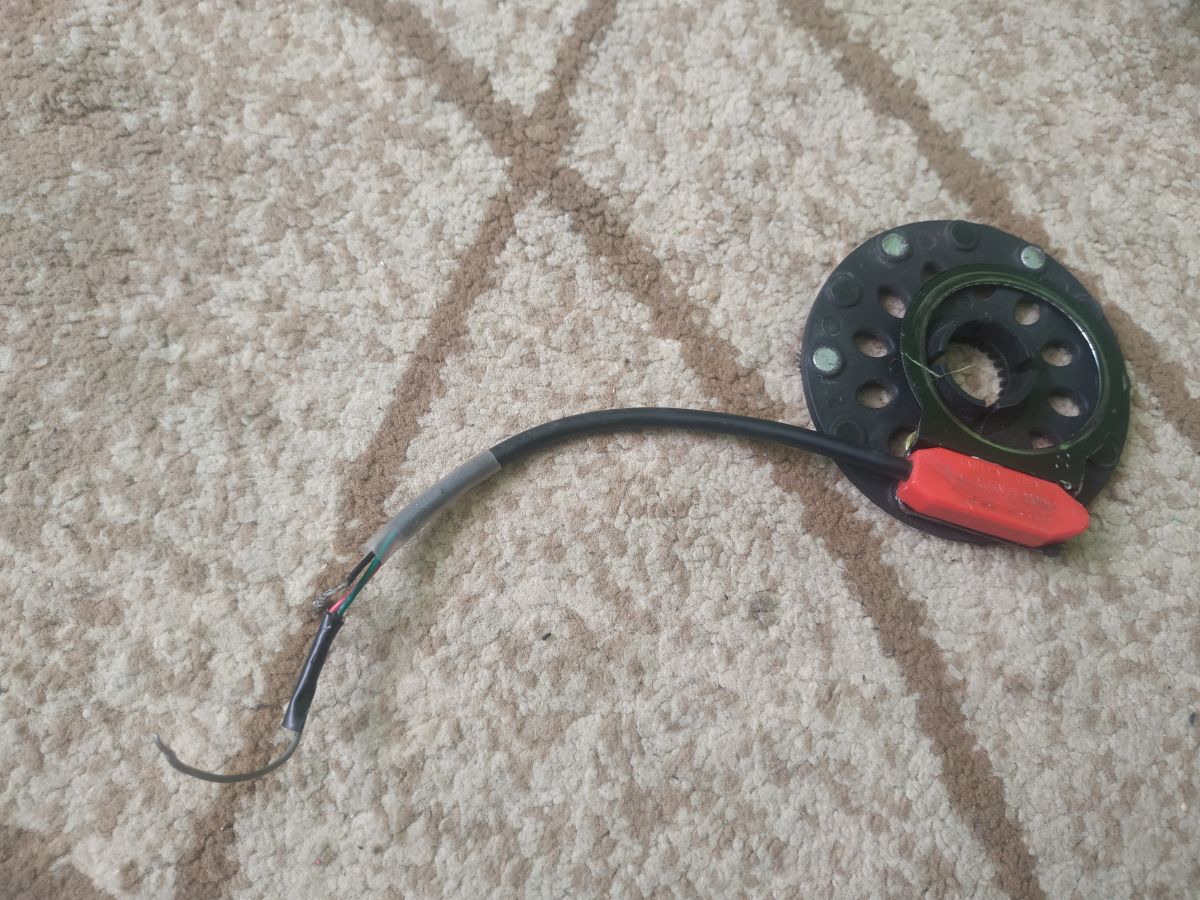

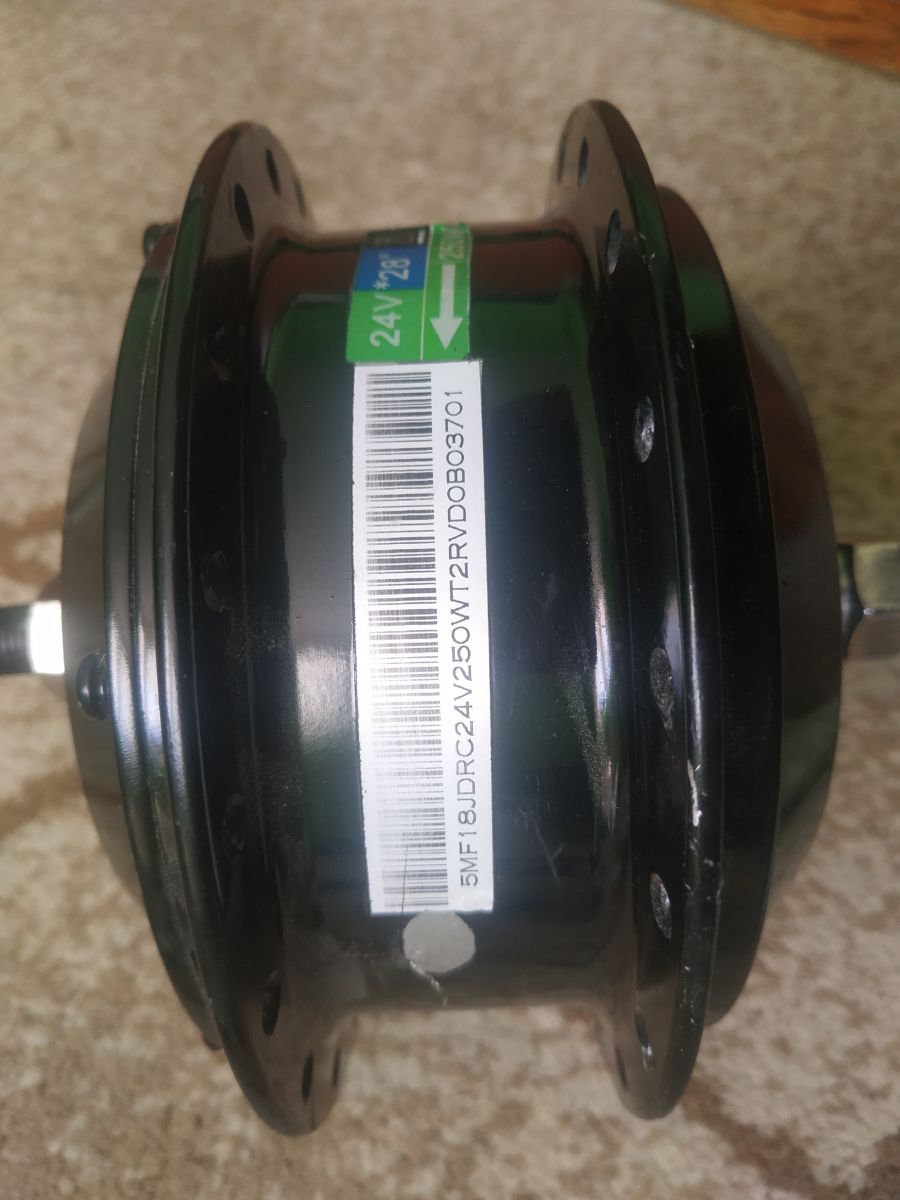

Description: Witam dostałem od znajomego pozostałości po rowerze elektrycznym. W komplecie jest silnik 24V 250W Z silnika idą trzy fazy (grube bolce) i sześć sygnałów dodatkowych (nie wiem jakich). Do tego jest czujnik od kręcenia pedałów z tarczą i magnesami z tego co się domyślam to jest czujnik halla. No...

Question

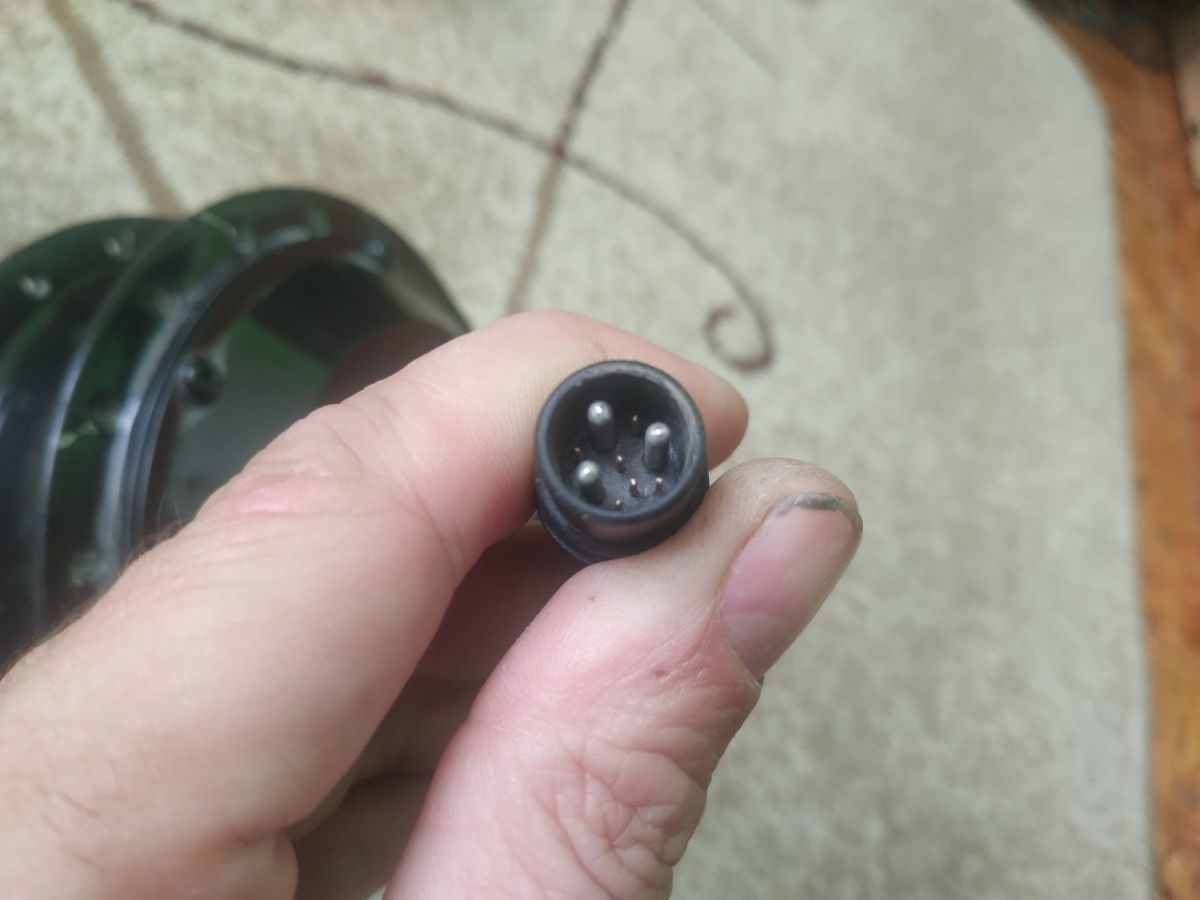

Witam dostałem od znajomego pozostałości po rowerze elektrycznym. W komplecie jest silnik 24V 250W Z silnika idą trzy fazy (grube bolce) i sześć sygnałów dodatkowych (nie wiem jakich). Do tego jest czujnik od kręcenia pedałów z tarczą i magnesami z tego co się domyślam to jest czujnik halla. No...

banmar_2005 · Answer

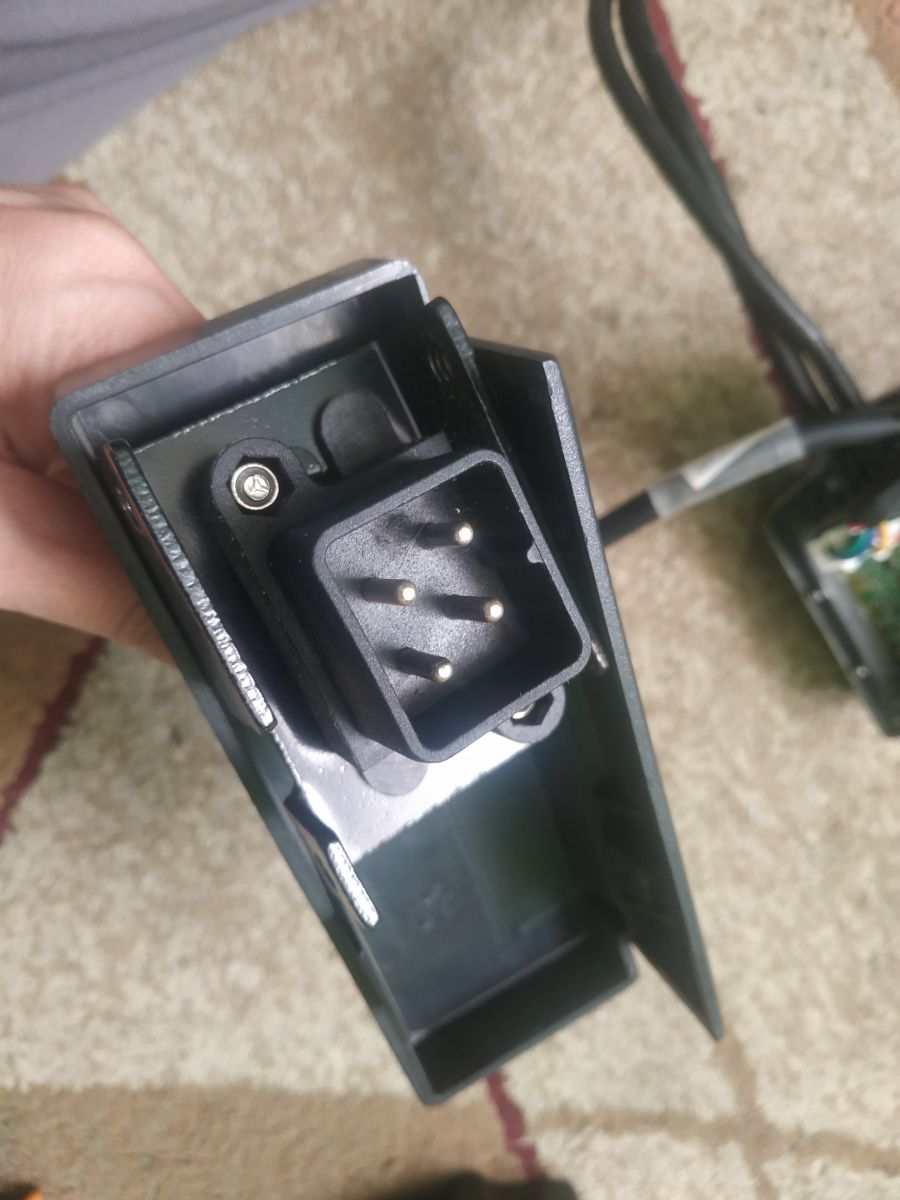

1. dodatkowe przewody od silnika są od czujników Halla 2. Raczej przy fabrycznym rowerze 250W nie było manetki ani wyświetlacza. Manetka jest wbrew przepisom. 3, Baterie najczęściej mają dwa przewody, a BSM jest montowany w baterii. 4. Sterownik powinien pasować, choć trochę ma za duży prąd ale może jest możliwość ustawienia prądu w sterowniku. Silnik wytrzyma choć może się grzać. Można uruchomić silnik tylko na 3 przewodach zasilających nie podpinając czujników Halla.

DJCheester · Answer

Hej dzięki za rozjaśnienie tematu, skoro nie było manetki lub wyświetlacza to w jaki sposób regulowało się prędkość ?

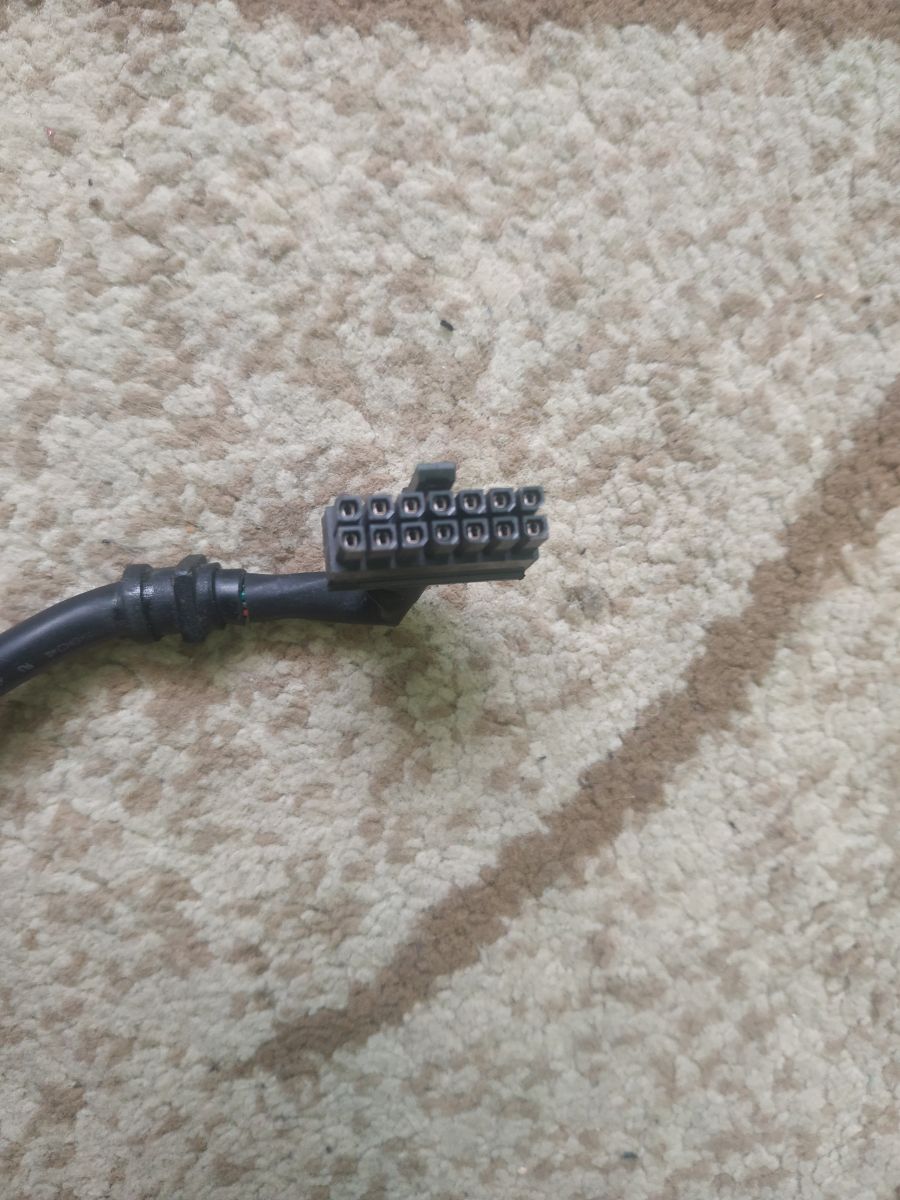

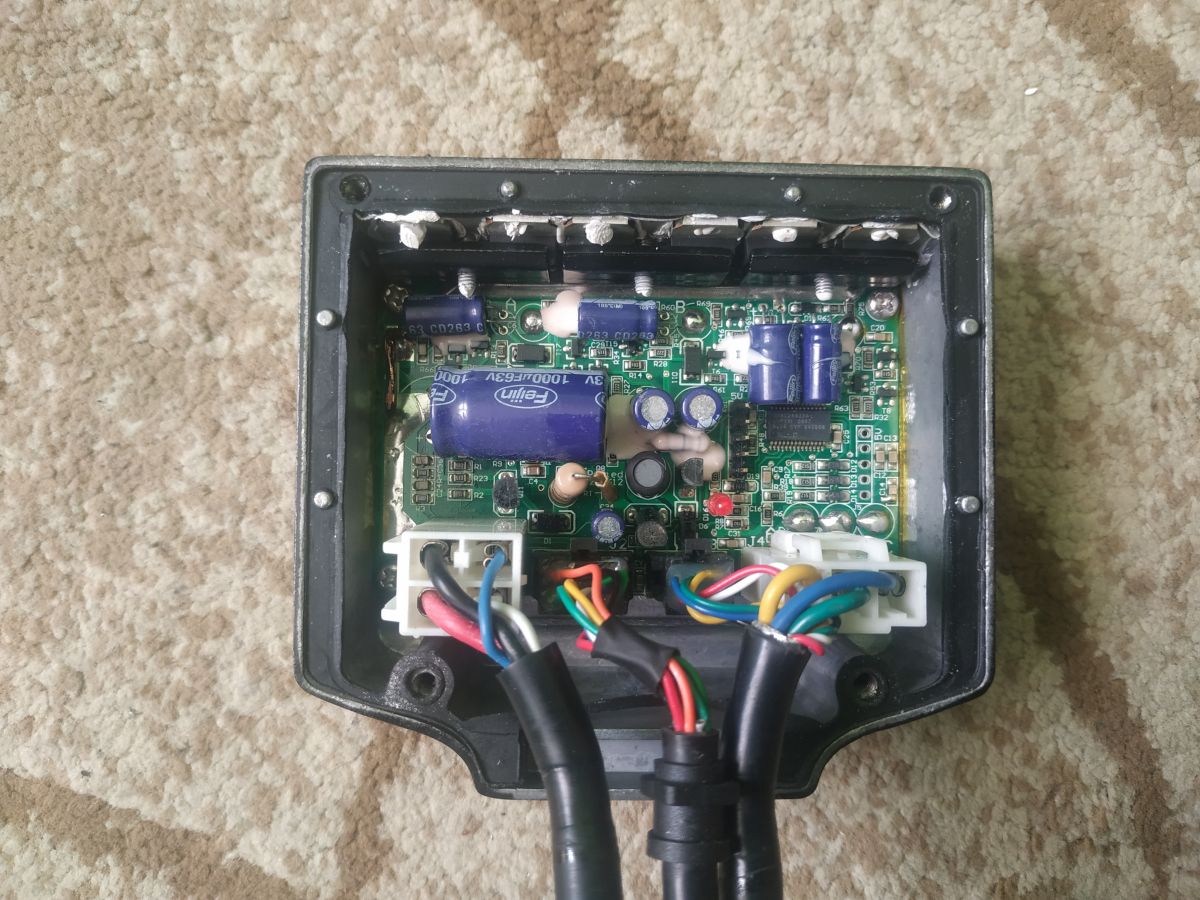

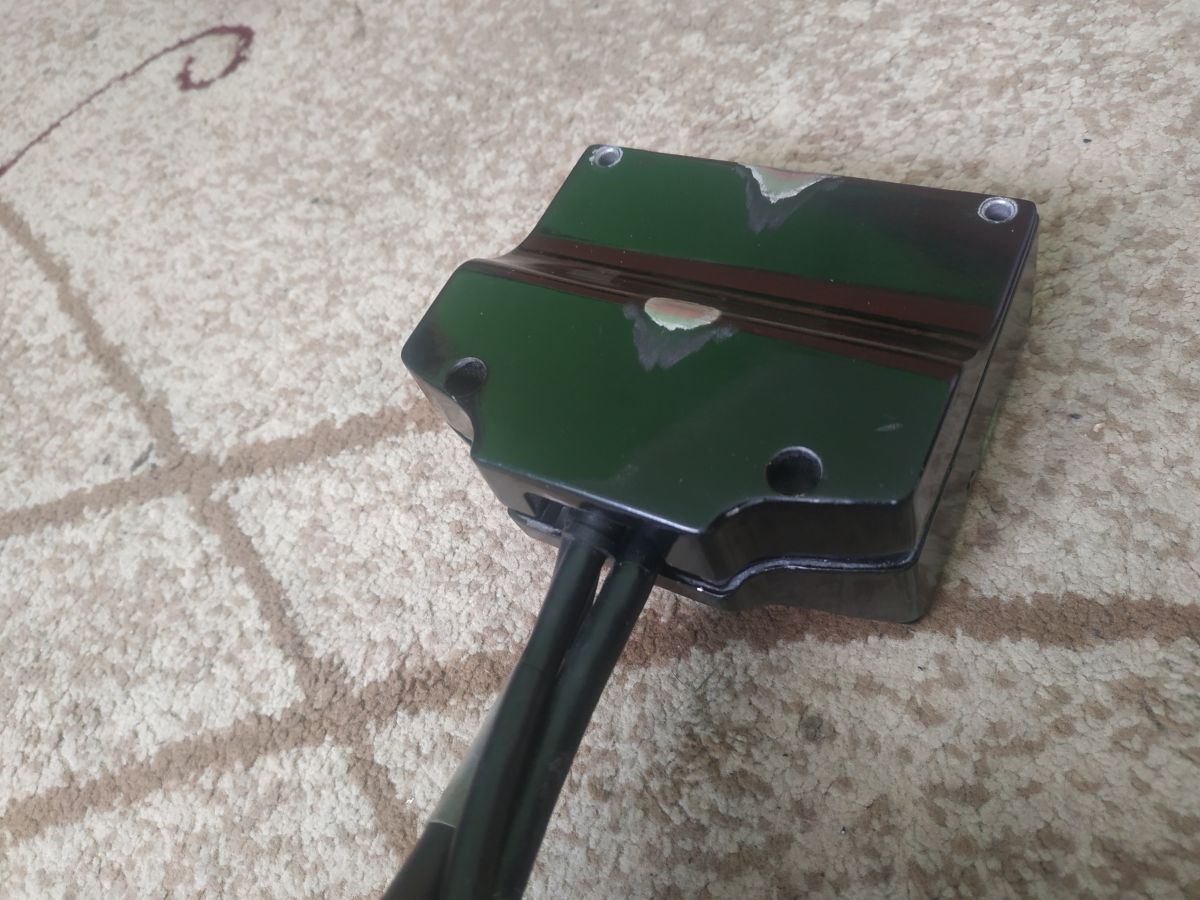

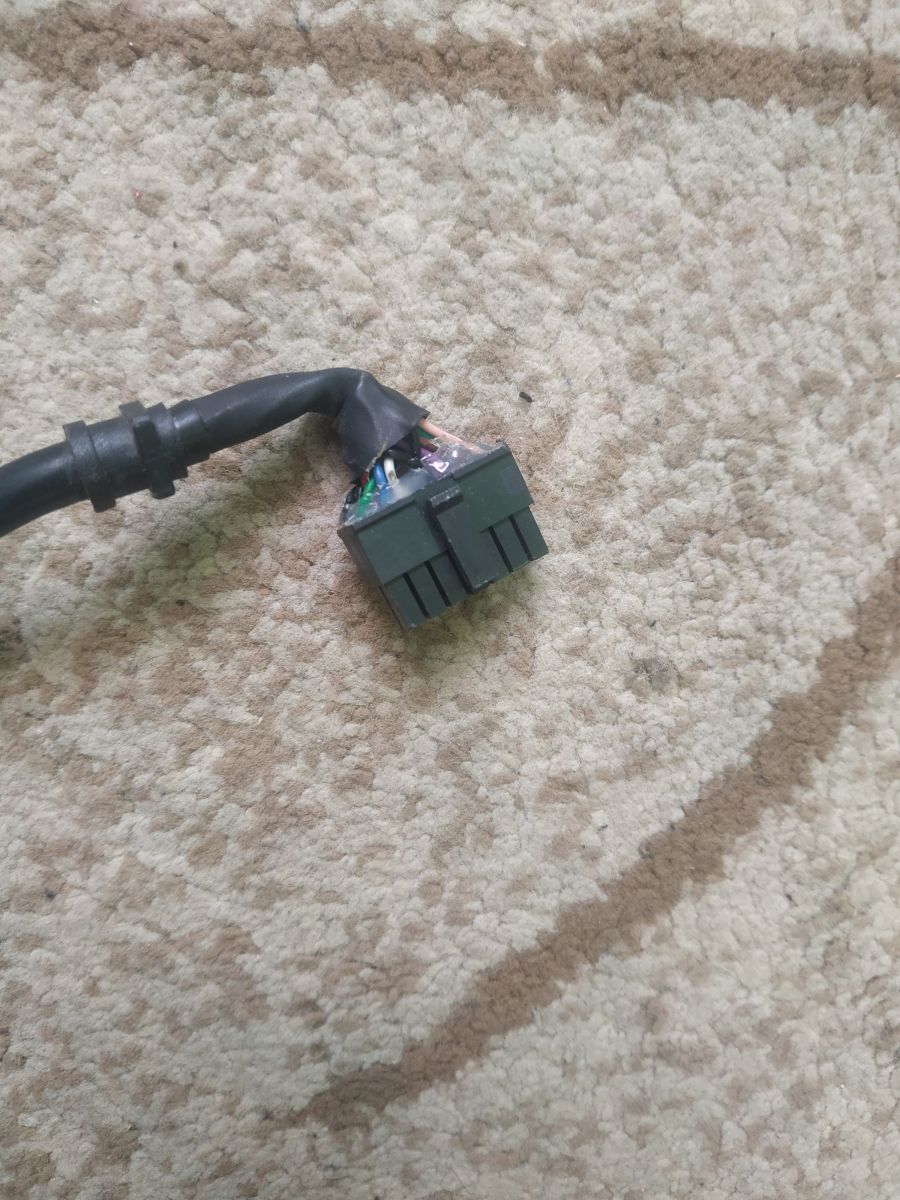

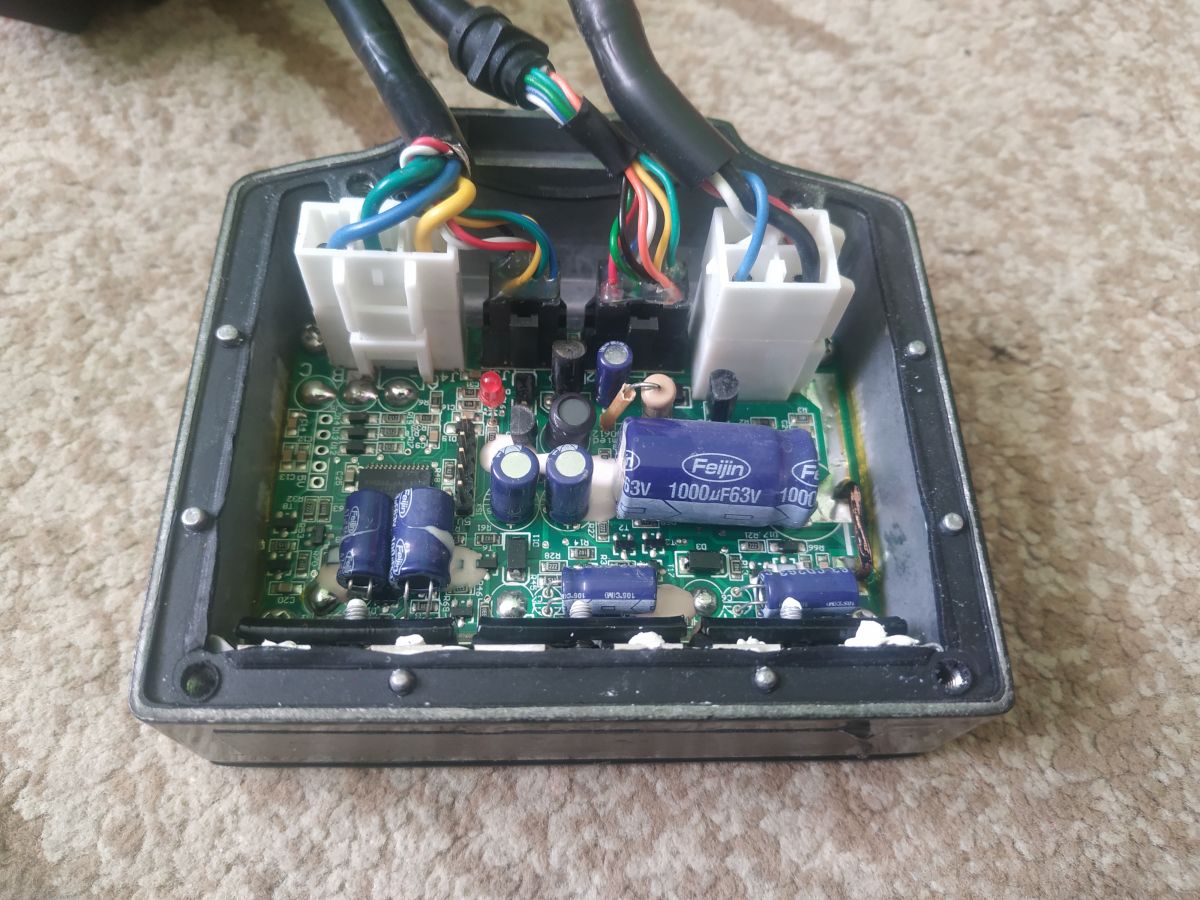

Czy tylko ten czujnik z pedałów był brany pod uwagę, czyli rower był tylko ze wspomaganiem, bo ze sterownika wychodzi jeszcze taka kostka myślałem że to gdzieś na kierownicę właśnie pod manetkę lub wyświetlacz.

No i pytanie o te przepisy - pierwsze słyszę podaj jakiś namiar, bo w sumie chciałem sobie skombinować rower elektryczny a nie miałem do tej pory styczności z takimi, a że dostałem takie graty to pomyślałem że coś udłubię.

Myślałem o takim zestawie ale tu jest manetka.

https://allegro.pl/oferta/sterownik-silnika-24v-36v-350w-zestaw-12598666690

Ten też jest na 350W czyli piszesz że większy niż moc silnika nie może być ?

Bo w szczotkowych to silnik zużywał mniej jeśli obracał się wolniej a max gdy był na 100% prędkości, nic się nie działo jak do silnika 10A dałem sterownik PWM 20A.

Pozdrawiam...

See also:
05.11.2024 Regeneracja baterii w Toshiba NB100 - kontroler BQ8030DBT - jak zresetować I2C Arduino
15.10.2022 Tanie latarki i inne urządzenia - przydatne modyfikacje
08.03.2019 Wzmacniacz Lampowy ECL86 i EM84 - PCB
03.02.2019 Radioodbiornik na lampach PCC84
06.01.2019 Samochód Elektryczny Dla Dzieci - Silnik 500W

banmar_2005 · Answer

Rower posiadał pewnie sterownik z 3-5 stopniami regulacji wspomagania przy kierownicy. Szybkość zależna od szybkości kręcenia korbą, tam założony jest czujnik pas. Gdy kręcisz pedałami to czujnik pas wysyła impulsy do sterownika i załącza się wtedy wspomaganie. Przepisy mówią wyraźnie rower ze wspomaganiem elektrycznym silnik max. 250W i nie może być manetka gazu, szybkość max 25km/h. Z manetką to już nie zalicza się do rowerów tylko na przykład motorower co już podlega rejstracji czy hulajnoga. Tym na razie nie ma co się przejmować jeżeli nie szalejesz na rowerze czy nie spowodujesz wypadku to nikt się nie będzie czepiał czy masz silnik 500W czy 2000W, czy masz manetkę czy nie. Moc silnika zależna jest od sterownika jaki dostarcza mu prąd. Jak podasz odpowiednio większy prąd to twój silnik może osiągnąć nawet 500W i więcej też. Silnik wytrzyma na krótko takie moce, jeżeli nie będzie długo obciążony taką mocą, bo zacznie się grzać aż do przepaleń uzwojeń. Prąd możesz ograniczyć w tym sterowniku. Tam jest podawany max. prąd. Podając za to większy napięcie silnik będzie się szybciej kręcił. Może być ten sterownik zobaczysz jak zachowuje się silnik, jak przy długim obciążeniu będzie się grzał to ograniczysz moc sterownika. Szkoda że ten sterownik nie ma możliwości sterowania Halami, będzie gorsza kultura jazdy przez to, nie będzie szybkiej reakcji na manetce gazu. Nie przeszkadza aż to bardzo dużo silników nie ma czujników.

DJCheester · Answer

Dzięki czyli sterownik można kupić.

Teraz dwa pytania w jaki sposób ograniczyć moc na sterowniku ?
I drugie czemu przy większym napięciu będzie szybciej się kręcił, myślałem że przy fazowym sterowaniu na prędkość ma wpływ częstotliwość zmian faz ?

Pozdrawiam...

banmar_2005 · Answer

To są silniki BLCD i obroty są zależne od napięcia, prąd daje tylko moc.
Tu masz kalkulatory choć nie ma tam twojego silnika ale będziesz miał rozeznanie jak zmienia się prędkość w zależności od wysokości napięcia zasilania silnika
Link

Link

Proponuje troszkę poczytać na forum, na pewno przyda ci się wiedza jeżeli chcesz sam bawić.
Link

Link

See also:
23.12.2020 Błędy podczas konfiguracji stacji testowania ogniw 18650 lion z Arduino 1.8.5
10.06.2008 Blaupunkt LUBECK CC22, FINISH LINE 331, ESSEN CD 43 – które mają AUX IN z ISO?

DJCheester · Answer

Pewnie że poczytam, dzięki za namiary.

Widzisz chcę coś z tego wykombinować, raczej nie planuję więcej takich przeróbek robić, tak bardziej dla ciekawości, no i jak już mam silnik to czemu by nie spróbować.

Dzięki za podpowiedzi....

Pozdrawiam...

banmar_2005 · Answer

Przerobiłem kilka rowerów nie jest to takie trudne. Ostatnio robiłem modyfikacje sterowników tak aby można była włączać oświetlenie z panelu sterowania zasilaniem z głównej baterii 48V, Każdą baterie robiłem sam aby obniżyć koszta. Dasz radę bo widzę że trochę pojęcia masz o elektronice. Gdy jakieś będziesz miał zapytania to pytaj

See also:
23.12.2020 Błędy podczas konfiguracji stacji testowania ogniw 18650 lion z Arduino 1.8.5
10.06.2008 Blaupunkt LUBECK CC22, FINISH LINE 331, ESSEN CD 43 – które mają AUX IN z ISO?

DJCheester · Answer

Hej robiłem różne dziwne projekty w tym jeżdzące np taki Ale wszystko na szczotkowych silnikach. Pozdrawiam...

DJCheester · Answer

Hej pytanie taki sterownik poszukałem, czy masz wiedzę jak to podłączyć (do silnika i zasilania wiem). Pozdrawiam...

banmar_2005 · Answer

Wszystko masz ładnie opisane, każda wtyczka, czego nie wiesz to pytaj. To bardzo prosty sterownik, nie ma możliwości programowania jego. ja szukał bym jakiegoś zestawu, czyli sterownik, czujnik pass, manetka jak ktoś chce przełącznik z trybami wspomagania i w wyłącznikiem oświetlenia. Dokupując wszystko osobny wyjdzie cię drożej.

See also:
23.12.2020 Błędy podczas konfiguracji stacji testowania ogniw 18650 lion z Arduino 1.8.5
10.06.2008 Blaupunkt LUBECK CC22, FINISH LINE 331, ESSEN CD 43 – które mają AUX IN z ISO?

DJCheester · Answer

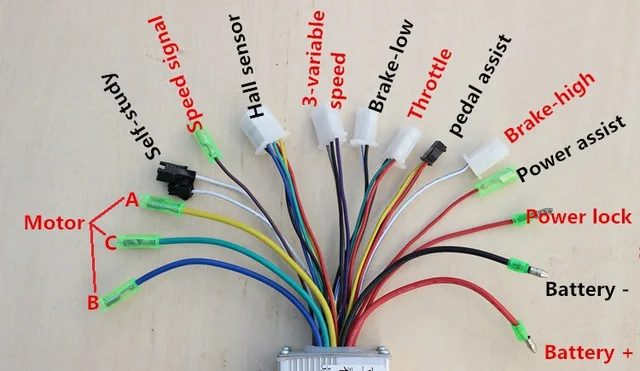

Chodzi o to zdjęcie. I tak od lewej barteria + - to wiadomo Potem power lock do czego to i jest jeden przewód czy do + czy - Power assist ? Brake high ? Pedał assist ? Czy to czujnik halla wspomagający kręcenie pedałami na pedałach ? Throttle - ? Brake low - dwa przewody przy zwarciu zadziała hamulec czyli odetnie wspomaganie ? 3 wariable speed - jakieś trzy prędkości i czy to się na sztywno ustawia czy zwiera się przewody jak to ? Hall sensor - czy to manetka ? Jest czujnik halla i trzy przewody. Speed signal - jeden kabel pod co podłączyc ? Sefl studdy - tryb nauki zawieramy aby ustalić obroty prawo lewo - czy tak ? I motor - trzy fazy silnika. Miałbyś czas mi objaśnić te wtyki i jak je w instalacji podłączyć, szukałem trochę na necie. Co do sterownika chcę jak najprościej. Czy ten model sterownika obsługuje czujniki halla w silniku i jak je namierzyć po przewodach jeśli byłyby wykorzystane w tym sterowniku. Dobrze by było aby schemat podłączenia takiego kontrolera gdzieś był tak aby rozjaśniły mi się te wtyki i pojęcia po co one są jak ich użyć i prawidłowo podłączyć. Pozdrawiam i dzięki. Dodano po 5 [minuty]: Konkretnie ten by się nadał bo jest na 24V i 250W. Co sądzisz ? Dodano po 18 [minuty]:Trochę sobie rozjaśniłem tym I tym Chodzi mi o to aby przypasować te angielskie nazwy Ale tak rozjaśniło kostka Hall sensor 5 przewidów to czujniki halla z silnika, 3 variable speed to pod trójpozycyjny przełącznik Throttle - manetka Power lock poprzez stacyjkę do plusa - ja w przypadku sterowników PWM dla silników szczotkowych stosowałem przekaźnik na zasilaniu sterownika a cewka przekażnika załączana poprzez stacyjkę, tu widzę że jest taka opcja już w samym sterowniku. Czy pedał assist to czujnik halla na pedałach ? Czy power assist to włączanie wspomagania podpinamy do plusa ? Brake low czy zwarcie powoduje odcięcie zasilania silnika ? I do czego w takim razie brake high i speed signal ? Pozdrawiam ... Dodano po 1 [minuty]:I pytanie ostatnie czy po podłączeniu silnika manetki i zasilania można sterować prędkością silnika ?

banmar_2005 · Answer

Tak, wystarczy manetka. Przeglądnij sobie troche filmików bikel.pl czy MG VOLT na youyubie np:

DJCheester · Answer

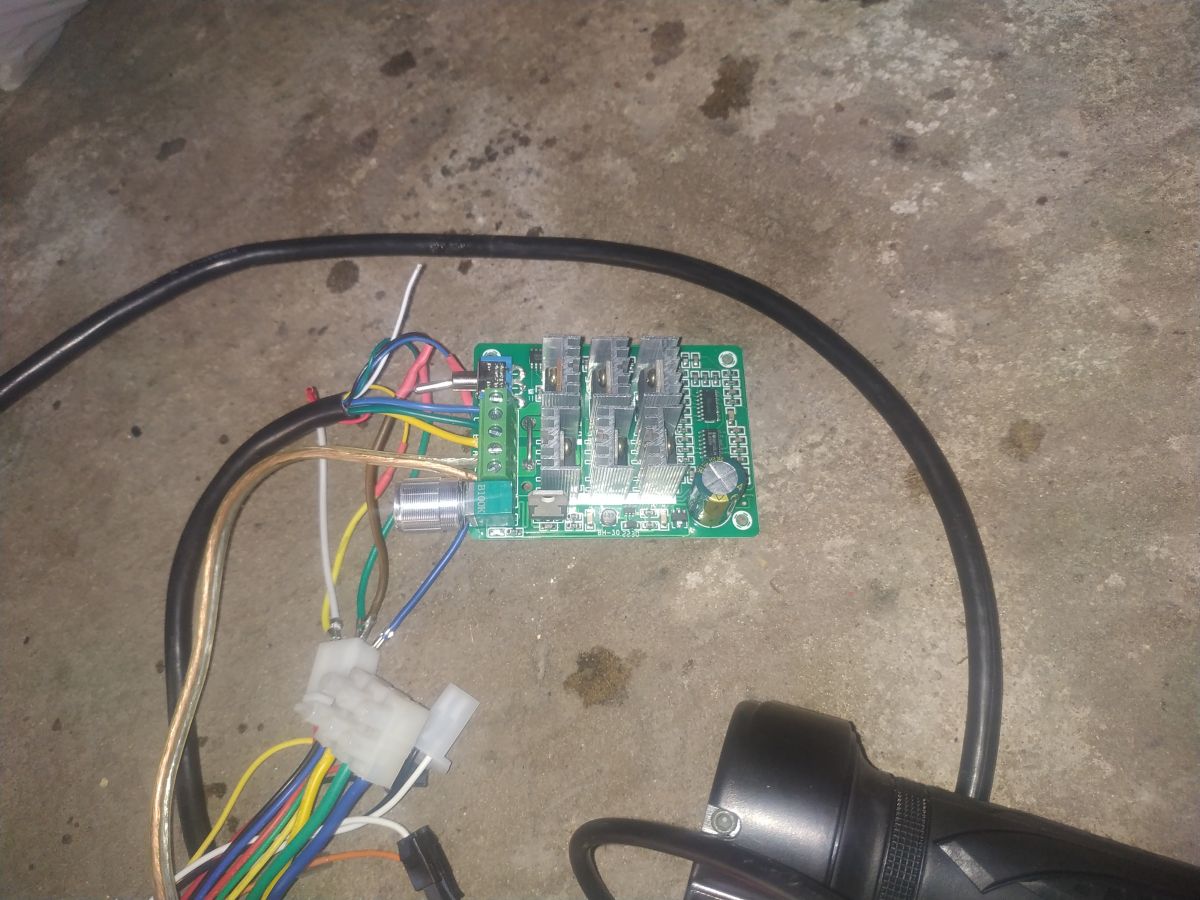

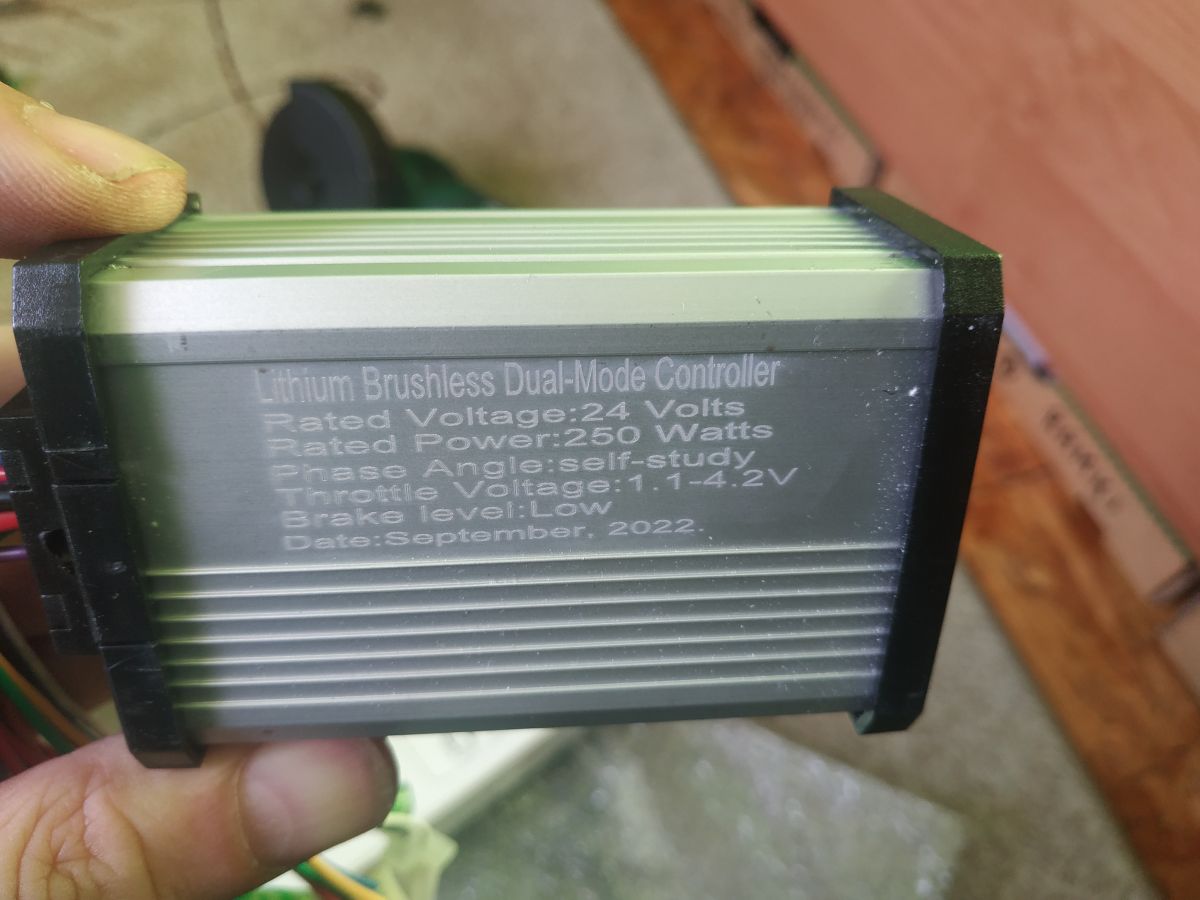

Witam kupiłem taki sterownik Przyszedł podłączyłem zasilanie i silnik trzema fazami oraz 5 przewodów od silnika do kontrolera czujniki halla trzy w kolorach cienkie w kolorach faz i dwa czerwony czarny do takich samych kolorów z kostki sterownika i silnika. Oraz manetkę. Po podaniu zasilania zwarciu power lock i kręceniu manetką nic się nie dzieje. Proszę o poradę czy coś jeszcze podłączyć ? Pozdrawiam... Dodano po 1 [godziny] 15 [minuty]:Podłączyłem sam silnik trzy fazy do innego sterownia takiego testowego aby zobaczyć czy sam silnik kręci i silnik jest sprawny. W sterowniku od roweru próbowałem z przewodami dodatkowymi od czujników halla jak i również tylko na trzech przewodach - efekt ten sam. Tak wygląda jakby sterownik cały czas był w trybie standby, ale power lock mam zwarty czyli sterownik powinien normalnie reagować. Podpinałem tylko manetkę bez czujnika pas. Pozdrawiam... Dodano po 3 [godziny] 9 [minuty]:Sterownik dokładnie taki, ale chińczyk niestety żadnej instrukcji po angielsku nie załączył, foto sterownika. Pozdrawiam...

DJCheester · Answer

Witam problem rozwiązany.

Sterownik chiński nowy i uszkodzony.

Zacząłem diagnozować sterownik zgodnie z sugestiami zawartymi w artykule.

https://ebike.nexun.pl/diagnostyka-sterownika/

I okazało się że jedna faza miała zwarcie do zasilania no myślę że chińczyk sprzedał mi bubla. No ale nie odeślę więc próba naprawy, po wyjęciu płytki z aluminiowej obudowy zwarcie znikło, okazało się że w rogu płytki na ostatnim tranzystorze były ulane dwie spore kulki cynowe na tranzystorze na źródle i drenie po wsunięciu płytki do obudowy tworzyło się zwarcie.

I tak dobrze że sterownik nie uwalił drugiego tranzystora od tej fazy, ma zabezpieczenie.

Po usunięciu nadmiaru cyny i spakowaniu do obudowy odizolowałem jeszcze spód PCB od aluminiowej obudowy bo to wstrząsy i mogłoby coś się dowrzeć do obudowy.

Co ciekawe sterownik jak był na zwarciu to uruchamiał się ze stacyjki napięcia pojawiały się na manetce i czujnikach halla ale sterownik nie uruchamiał faz.

Po usunięciu defektu od razu się włączył przy zwarciu trybu samonauki - wystartował szarpiąc odwrotnie, po ponownym załączeniu samonauki praca silnika była poprawną.

Dziękuję wszystkim za pomoc, instalacja działa teraz zostają drobne prace mechaniczne i rowerek będzie gotowy, ale z tym to sobie poradzę.

Pozdrawiam...
