Integracja pompy ciepła Cooper@Hunter z Home Assistant przez Modbus TCP - word 42

Question

Panowie, mam pompę ciepła Cooper@Hunter, która chodzi po modbus protocol w wersji 1.5, tym samym co w okumentacji od Gree. Integruję to poprzez modbus TCP. Od strony 12 zaczynają się interesujące mnie rzeczy. Weźmy przykładowo wpis world 42 na stronie 15, który załącza i wyłącza pompę. Czy...

Wojciech. · Accepted Answer

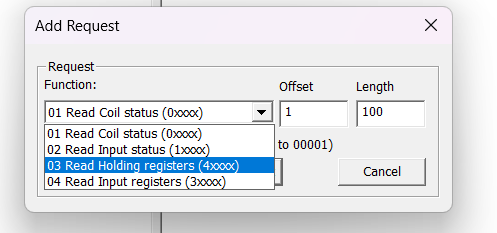

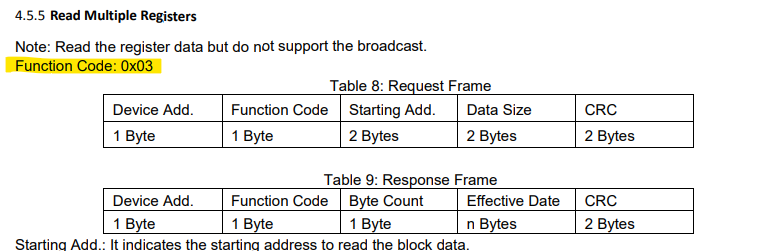

@Giewarro Użyj funkcji 03.

Wojciech. · Accepted Answer

@Giewarro Adre ustawiasz tak jak pokazuje instrukcja na stronie 6-8. Domyślnie będzie to wartość 1

Wojciech. · Answer

Do adresu 43 (42+1) wpisujesz wartość 0xFF (On) lub 0x55 (Off), o ile jest przesunięcie adresowe +1. Sprawdź dla adresu 43, jeśli nie będzie chodziło to dla 42.

Giewarro · Answer

Dzięki dobry człowieku! A skoryguj mnie jak odczytać obecną wartość w pompie. Próbuję CASModbusScannerem. w ten sposób i coś nie halo...

Giewarro · Answer

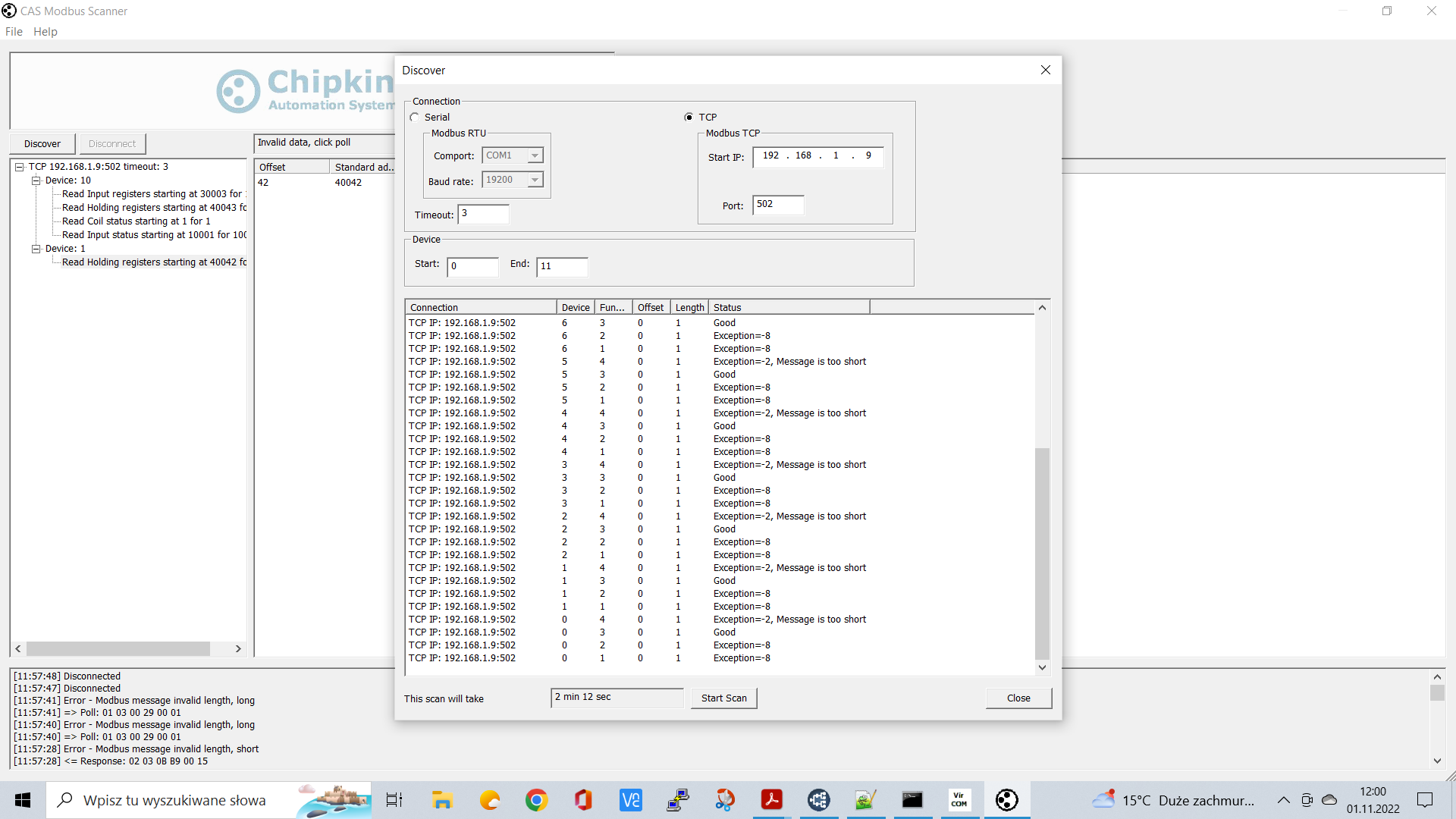

Coś dalej jest nie tak... Jak na zrzucie mam odpowiedzi z każdego device aż do 254. Za każdym razem mam good przy innej funkcji. Spodziewałem się dostać odpowiedź tylko od jednego device, bo to tylko pompa ciepła. Na innych wątkach widziałem, że to może oznaczać wadliwy konwerter. Mój to waveshate RS485 to ethernet B z poniższymi ustawieniami.

Czy coś mogę tu jeszcze sprawdzić?

Dodano po 3 [minuty]:

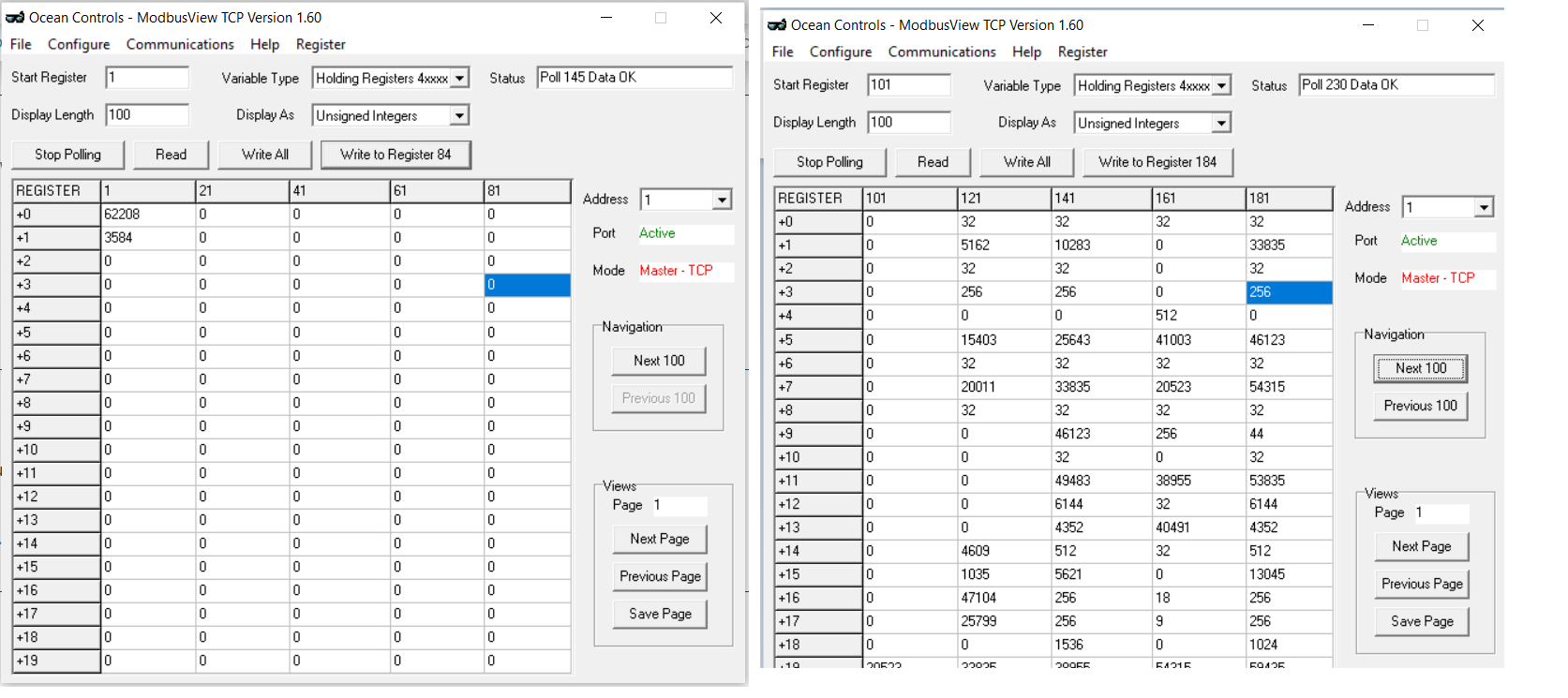

Dodatkowo przy próbie odczytu udaje się raz na pięć razu i dostaję coś takiego

Wojciech. · Answer

@Giewarro Nie możesz dostać odpowiedzi z urządzeń, które nie istnieją w sieci. Powinieneś dostać odpowiedź Busy czy coś w tym stylu.

Ustawienia komunikacji szeregowej wydaje się dobre. Ciężko mi się odnieść, czy na 100% wszystkie ustawienia są poprawne w konwerterze bo akurat nie znam tego urządzenia

Giewarro napisał:
Dodatkowo przy próbie odczytu udaje się raz na pięć razu i dostaję coś takiego

Jeśli pompa pracowała i dostałeś odpowiedź 0xFF to wydaje się, że komunikacja działa prawidłowa. Tylko nie wiem dlaczego nie możesz odczytać za każdym razem.

Możesz skorzystać z symulatora Modbus View TCP?

Promuję tematy:
25.05.2024 Regulator PID do grzałki, aby utrzymać napięcie sieciowe poniżej 253V - czy możliwe?
03.10.2017 Podłączenie silnika 3F 380V do falownika 1F 3x230V - czy to możliwe?

Giewarro · Answer

Dzięki @Wojciech__ że poświęcasz swój czas!

Zgodnie z sugestią z niemieckiego wątku zmieniłem protokół na "none" i wydłużyłem czas. Chodzi teraz bez żadnych błędów.

Jednak niezależnie jaki adres urządzenia wezmę dostaję te same wartości.

Dodano po 1 [godziny] 8 [minuty]:

Znalezłem ustawienie, które decyduje o tych pojawiających się błędach. Czy może mi tu ktoś pomóc skąd mam wiedzieć jaki adres/slave ma moja pompa? Przy takim ustawieniu skaner pokazuje "good" na wszystkich linijkach.

Giewarro · Answer

Bolesne mam to wdrożenie do modbusa... Po Twoim poście dotarło do mnie, że protokołem to steruje najpewniej sam sterownik, a nie pompa. Moja uboga wersja (sterownika) nie ma dodatkowego portu RS485 (ani ustawiania adresu slave) więc podpinam się bezpośrednio do pompy zamiast sterownika. Obawiam się, ze jeśli chcę posterować modbusem to i tak muszę zakupić ten drogi sterownik smartpro 360.
Najbardziej zależy mi na włączaniu i wyłączaniu (G12w) a przypominam sobie, że instalator wspominał o takiej możliwości gdzieś na którejś kostce. Zadzwonię dziś do niego.
Dzięki @Wojciech__ za cierpliwość!

Dodano po 1 [godziny] 30 [minuty]:

Nie ma to jak poczytać ze zrozumieniem... Moja pompka ma bez dopłat BMS po RS485. Tym samym otwieram przewód doktorski z BACnetu

Wojciech. · Answer

Czyli pompa nie obsługuje modbusa?

Giewarro · Answer

W tym moim sterowniku nie mam opcji ustawienia adresu. W tym droższym (smartpro360 za 2T+) jest i ma dodatkowy port rs485. Ja wpinałem się konwerterem (RS485 to Ethernet) zamiast obecnego sterownika w port pompy oznaczony jako RS485. Stąd moje "przemyślenia", choć jak zapewne zauważyłeś dopiero się wdrażam

Według instrukcji mam za to możliwość monitoringu BMS na RS485. Widziałem, że można odczytywać poprzez Nod Reda, więc wiedząc gdzie się wpiąć mam jakieś szanse.

romulus73 · Answer

szacun za spostrzegawczość

Giewarro · Answer

(chyba) Jednak obsługuje. Okazuje się, że BMS jest po Modbusie a BMS jest out-of-the-box i namierzyłem w sieci protokół. Zapowiada się ciekawy weekend

Wojciech. · Answer

@Giewarro To może wrzuć co dokładnie masz i może znajdziemy jaki protokół obsługuje pompa

Giewarro · Answer

@Wojciech. póki nie zmienisz zdania...

Próbowałem porównać z poniższym, ale nieskutecznie.
https://cooperandhunter.ua/split/files/docs/B...(V1-2)_for_C&H_Multi_VRF_System(CAN_Mode).pdf

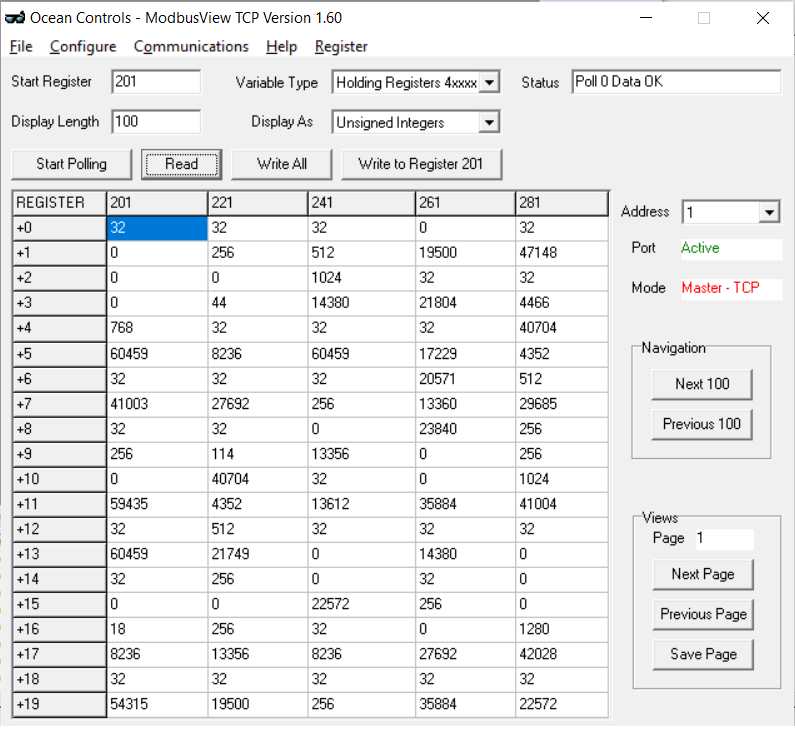

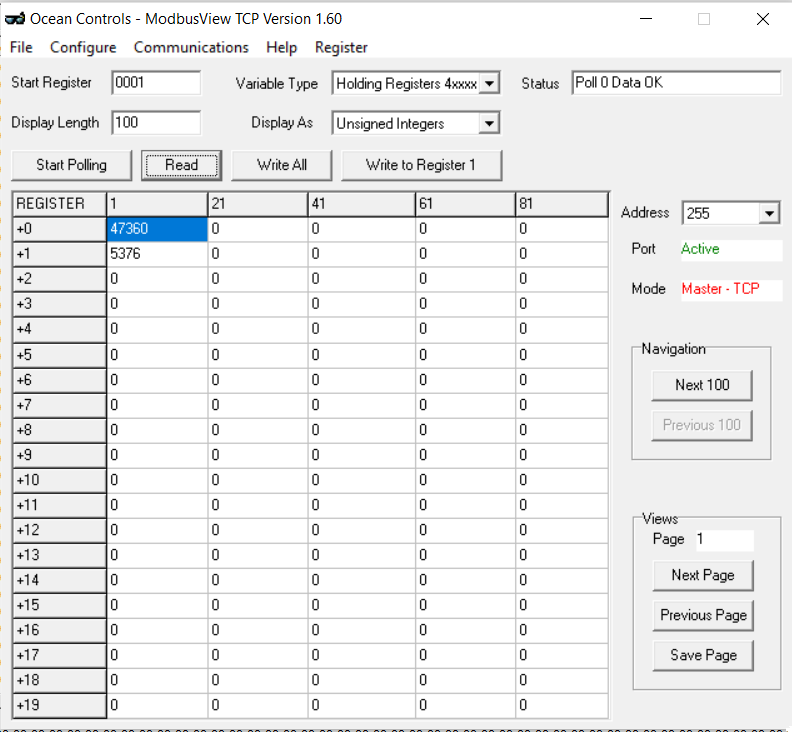

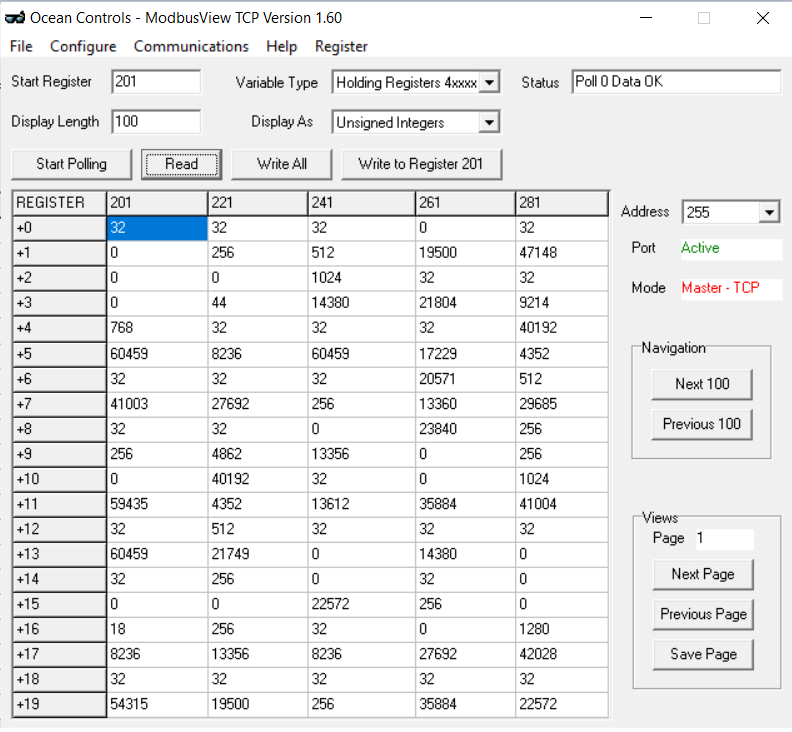

Martwi mnie również, że wartości pojawiają się niezależnie od wybranego adresu. Załączyłem dla rejestrów > 200 dla adresu 1 i 255.
Ps. Żonka właśnie mi powiedziała, że chętnie i natychmiast dokupi mi ten droższy sterownik, jeśli tylko odpuszczę

Wojciech. · Answer

@Giewarro
Pytanie zasadnicze czy masz odpowiednią mapę adresów?

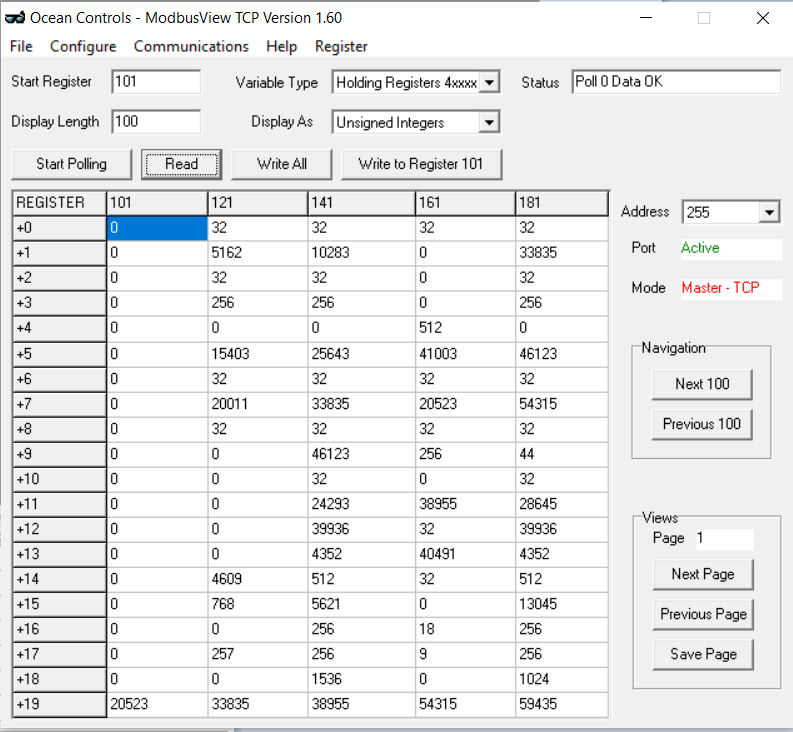

Według tego co wrzuciłeś jakieś dane zaczynają się od 101 słowa. Trzeba poodczytywać kilka wybranych rejestrów i zweryfikowac z rzeczywistością np. temperatura, stan pracy itd.
