Autor stworzył go z nadzieją na użytkowanie go przez dzieci w szkołach podczas nauki.

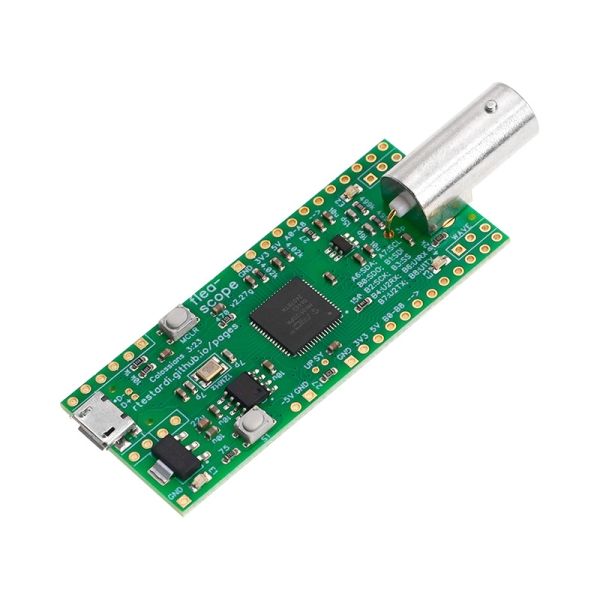

Urządzenie oparte jest na mikrokontrolerze 32-bitowym PIC32MK0512GPK064 taktowanym 120MHz i bogatym w różne funkcje oraz peryferia, na którym zainstalowany środowisko programistyczne StickOS https://rtestardi.github.io/StickOS/

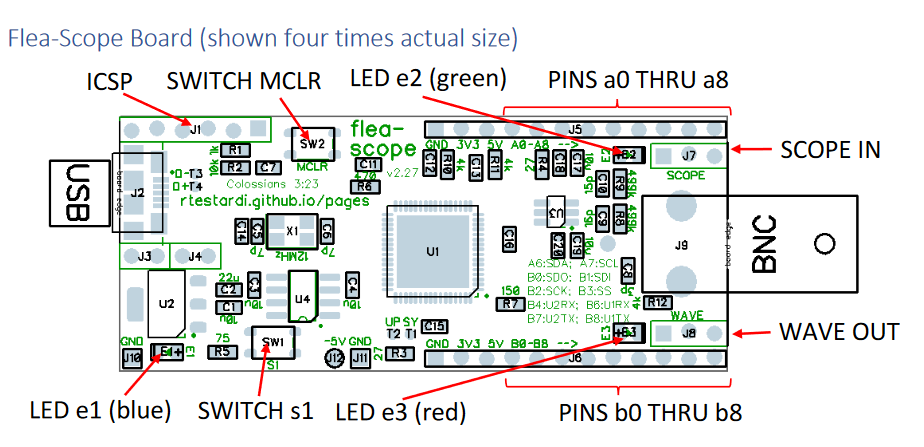

Opis PCB:

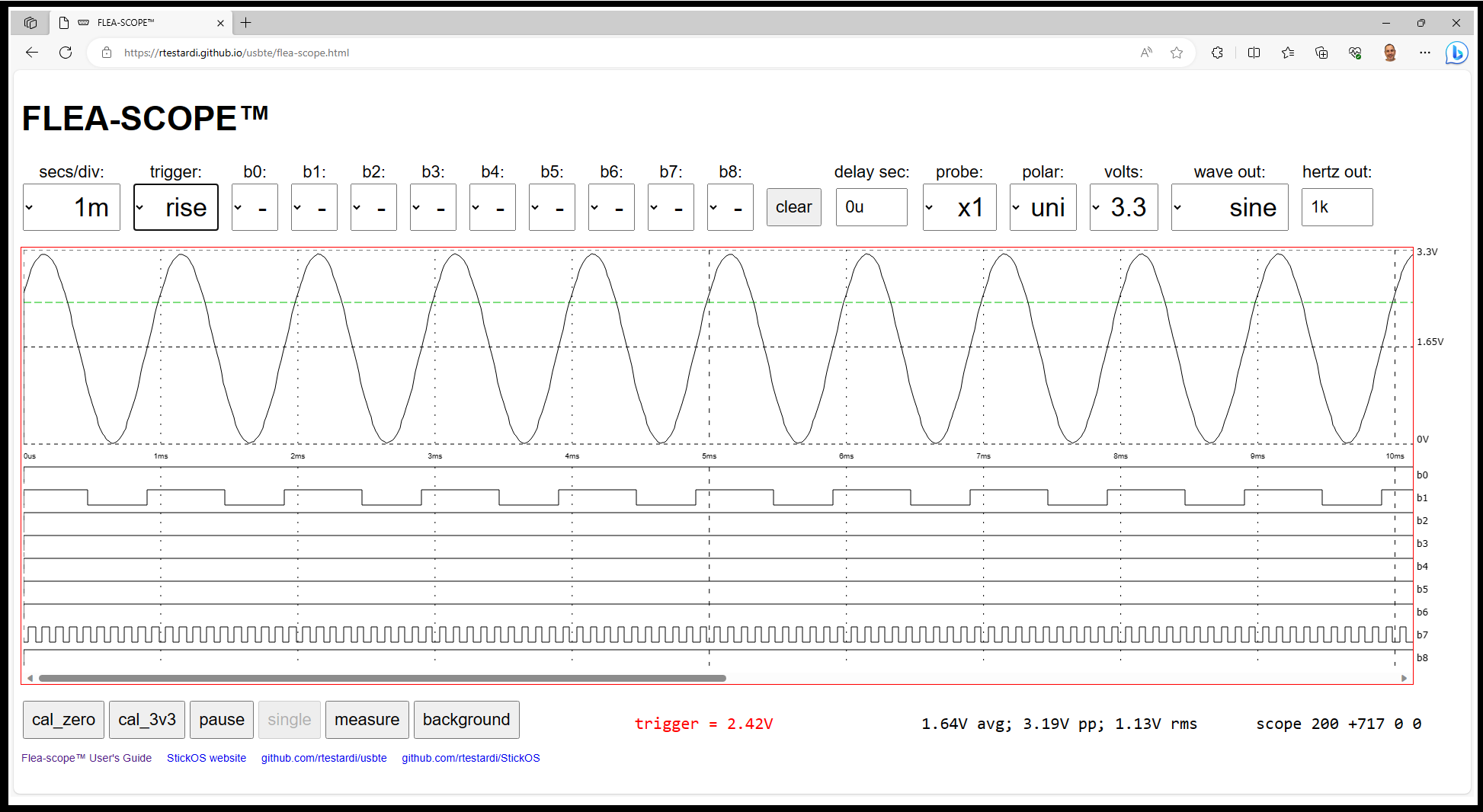

Widok okna przeglądarki:

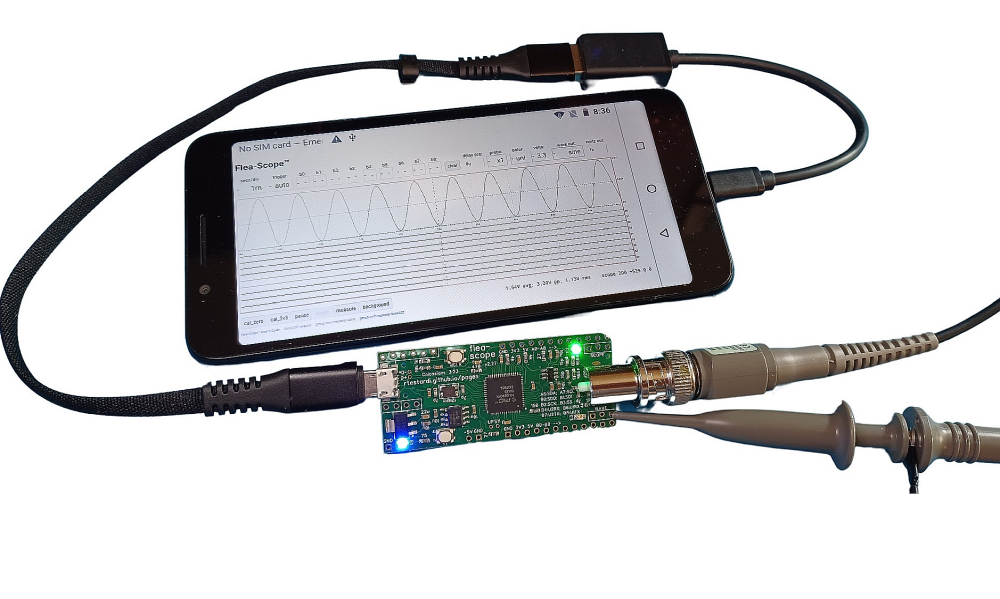

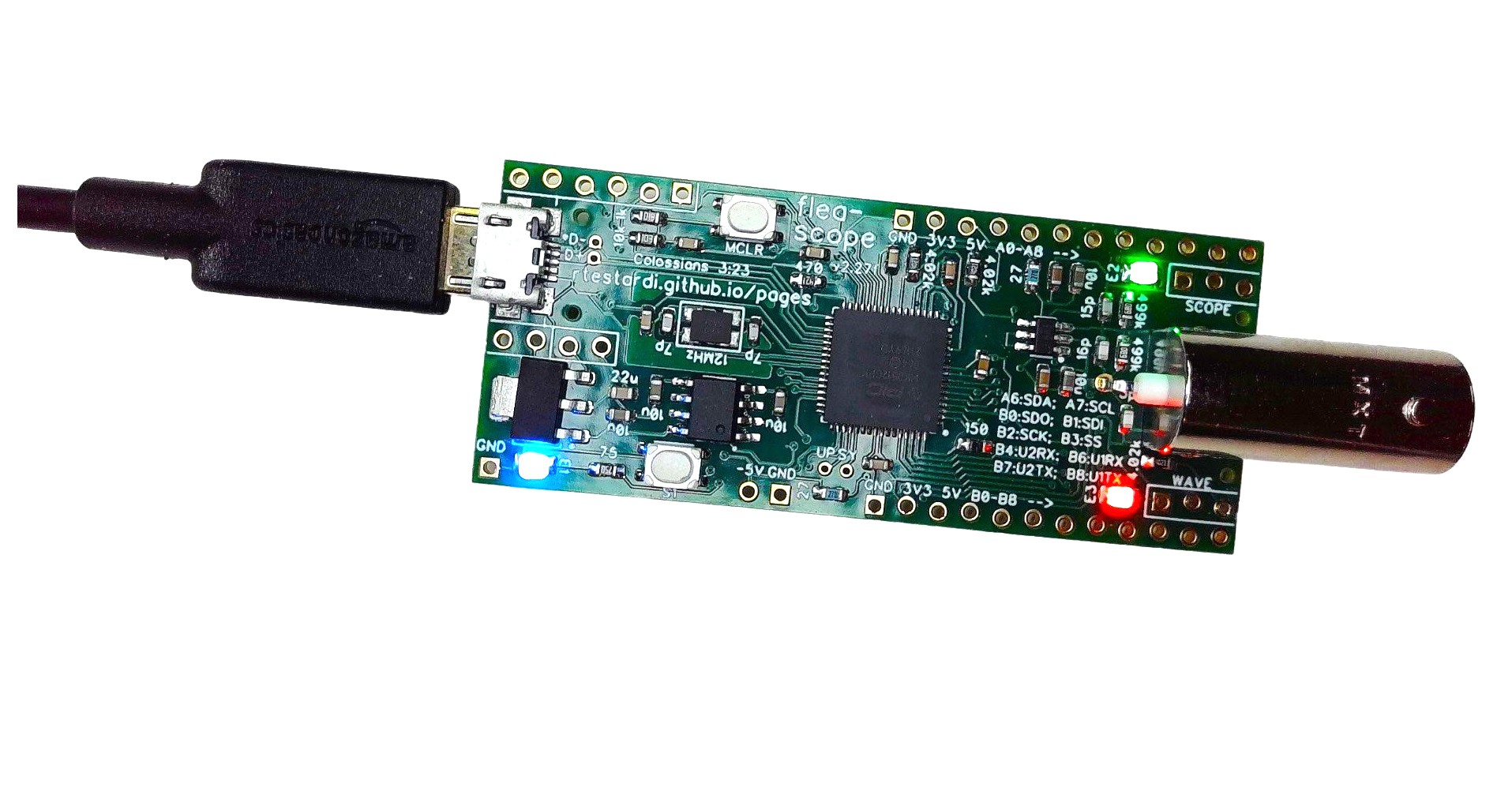

Zdjęcia:
Parametry oscyloskopu:
-rozdzielczość: 12 bitów
-próbkowanie: do 18 MSa/s (przeplot z 5 ADC)
-czułość min.: 10 mV
-napięcie wejściowe: +/-6 V max lub +/-60 V max z sondą x10
-impedancja we: 1 MΩ
-sprzężenie: AC/DC
-regulowane wyzwalanie: auto, zboczem, poziomem, opóźnienie 0 us - 1 s
-odświeżanie w przeglądarce: około 9FPS
Analizator logiczny:
-9 kanałów
-logika 3.3/5 V
Generator:
-do 40 kHz ADC sinus, trójkąt, ekg
-do 4 MHz prostokąt
Interfejs USB micro, full-speed
Wymiary PCB: 2.54 cm x 7.62 cm
Oprócz oscyloskopu urządzenie jest pełnoprawną płytką rozwojową, umożliwiającą pisanie programów, gier i sterowanie portami mikrokontrolera dzięki wgranemu środowisku StickOS.
Można łączyć kilka modułów w wielokanałowy oscyloskop. Płytki posiadają wyjście wyzwalania do kolejnego kanału. Jedynym minusem jest osobne okno przeglądarki dla każdej płytki.
Projekt jest całkowicie Open Source. Dostępne są schematy, wsad oraz PCB.
Można też kupić gotowy moduł za około $20 z przesyłką tutaj: https://www.elecrow.com/flea-scopetm-usb-o-scope.html
Instrukcja w PDF: https://rtestardi.github.io/usbte/flea-scope.pdf
Repozytoria: https://github.com/rtestardi/StickOS2
