Jumperless V5 to innowacyjna platforma do prototypowania układów elektronicznych, która redefiniuje sposób pracy z połączeniami na etapie projektowania i testów. Zamiast tradycyjnych przewodów połączeniowych (jumperów), urządzenie wykorzystuje programowalną matrycę połączeń dzięki układom CH446Q, pozwalając na szybkie, czyste i w pełni odwracalne konfigurowanie obwodów.

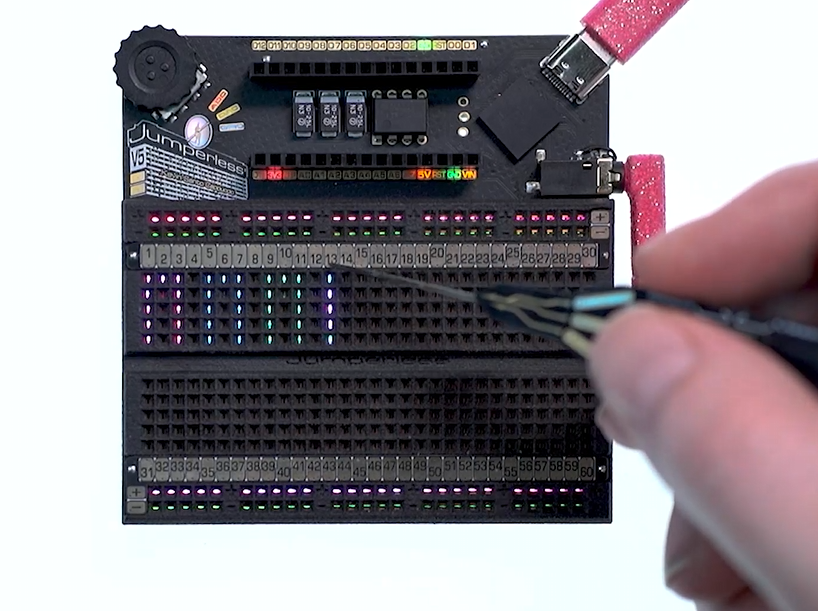

W klasycznym podejściu do prototypowania, płytka stykowa i przewody połączeniowe są standardem. Jumperless eliminuje ten etap, zastępując fizyczne przewody elektronicznie sterowanymi przełącznikami, które realizują połączenia wewnątrz płytki. Konfiguracja odbywa się programowo, bez ręcznego przepinania kabli, za pomocą specjalnej dotykowej sondy.

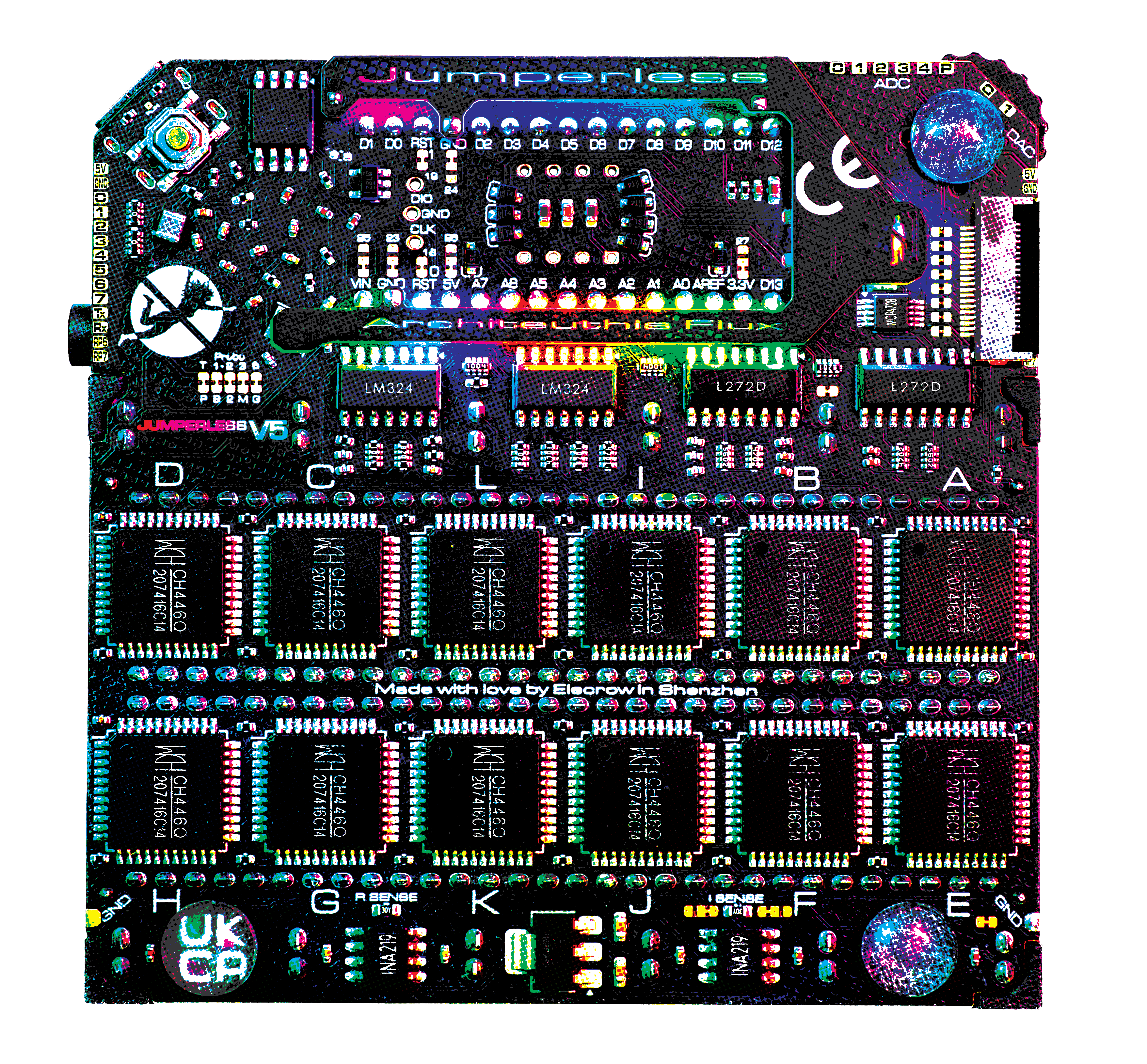

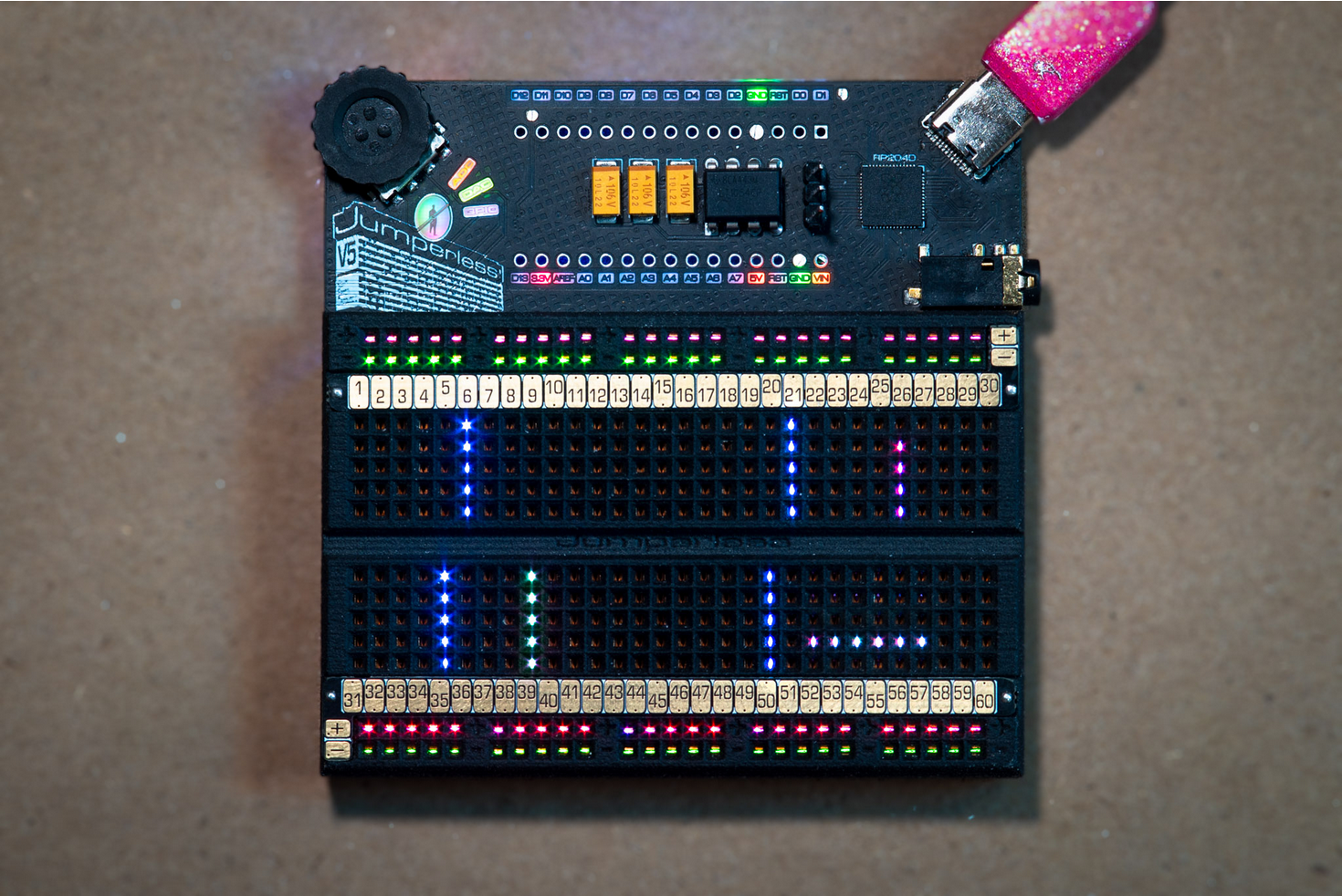

Wybrane połaczenia podświetlane są przez macierz LED RGB znajdującą się pod osłoną.

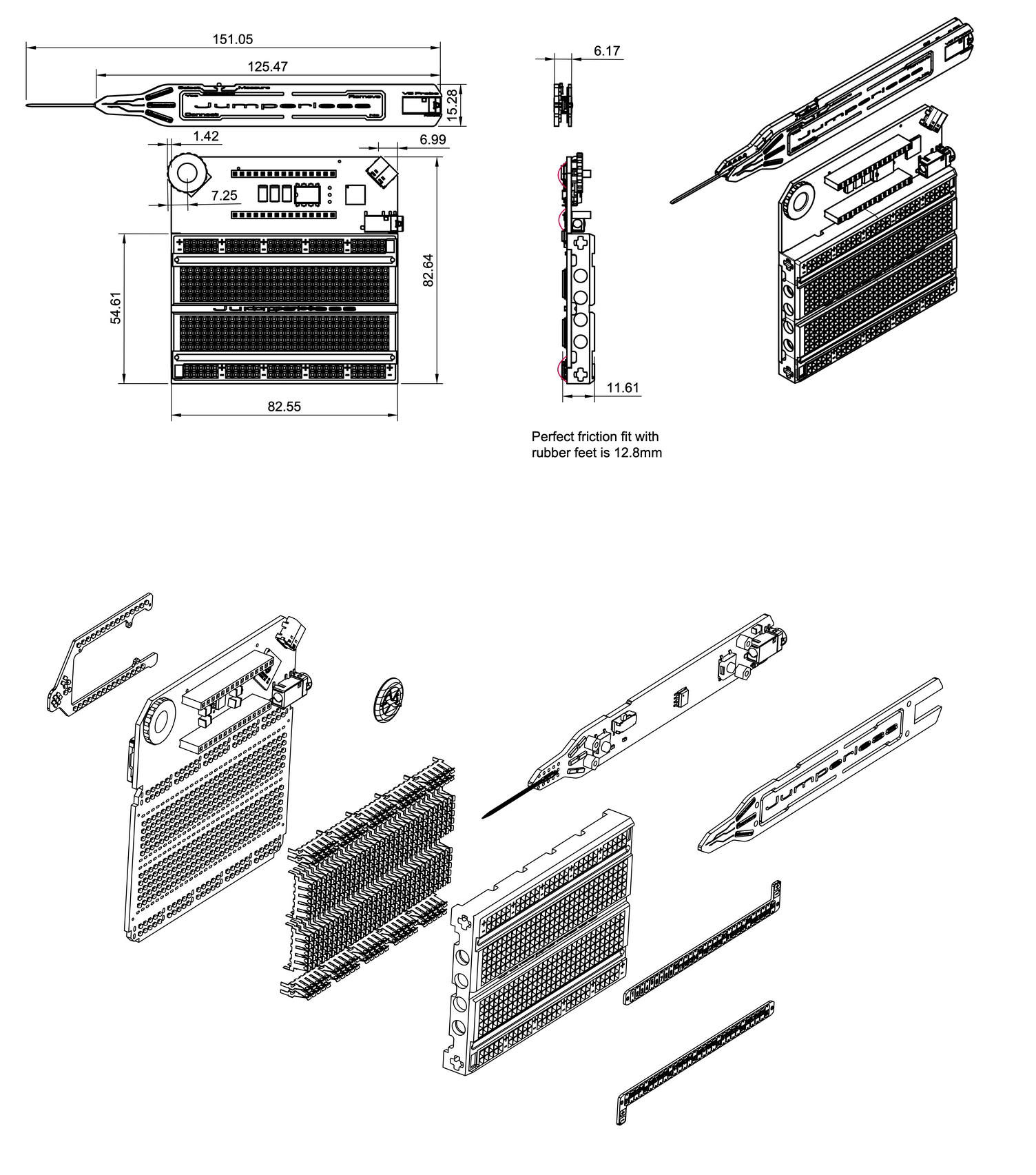

Budowa:
Nazwanie tej platformy płytką stykową byłoby dużym uproszczeniem. Potrafi ona nie tylko łączyć i zasilać elementy elektroniczne, ale również mierzyć napięcie, prąd oraz komunikować się z włożonymi układami.
Urządzenie zawiera:
4 × 12-bitowe przetworniki DAC (MCP4278), buforowane ±8 V za pomocą wysokoprądowych wzmacniaczy operacyjnych (2 × L272D)
3 × 12-bitowe przetworniki ADC (wbudowane w RP2040), podwójnie buforowane (2 × LM324) do pomiaru sygnałów ±8 V
2 × 12-bitowe czujniki prądu/napięcia (INA219), które mogą być również używane do pomiaru rezystancji
4 × linie GPIO o poziomach logicznych 5 V (MCP23S17)
6 × linie GPIO o poziomach logicznych 3,3 V (RP2350B), które mogą również pracować jako sprzętowe I²C, UART lub SPI
1 × nieodwracający bufor wzmacniacza operacyjnego ±8 V (LM324)
2 × 14-pinowe złącza do łączenia kaskadowego (daisy-chain) po obu stronach, umożliwiające przesyłanie 8 sygnałów analogowych + SPI + zasilania do kolejnego modułu Jumperless

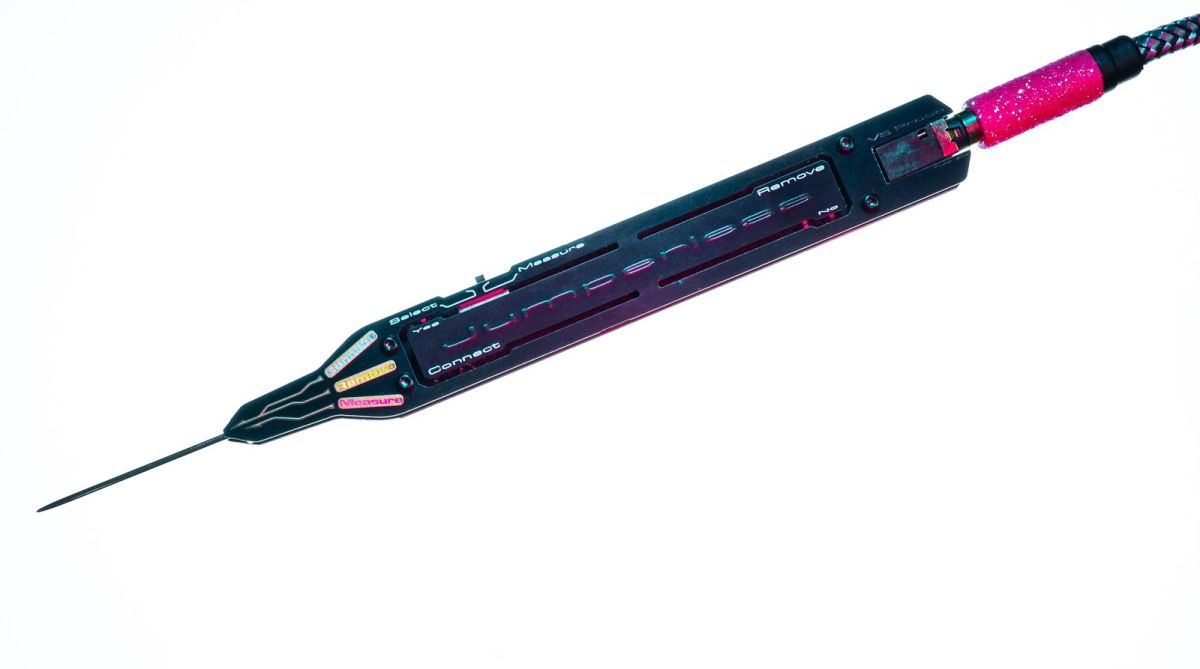

Sonda do wyboru rzędów bez wpływu na istniejące połączenia (gniazdo TRRRS z interfejsem I²C)
Platforma oparta na RP2350B, zasilanie z USB-C
Możliwość wyboru zapisanych połączeń z poziomu płytki
Możliwość połączenia modułów RPi i Arduino, wyświetlacza
Enkoder obrotowy z przełącznikiem (SIQ-02FVS3)
445 adresowalnych diod RGB (XL-1010RGBC), które sygnalizują funkcje połączenia w danym momencie.
Wszystkie powyższe funkcje są adresowalne dla dowolnego pinu na płytce.
Aplikacja

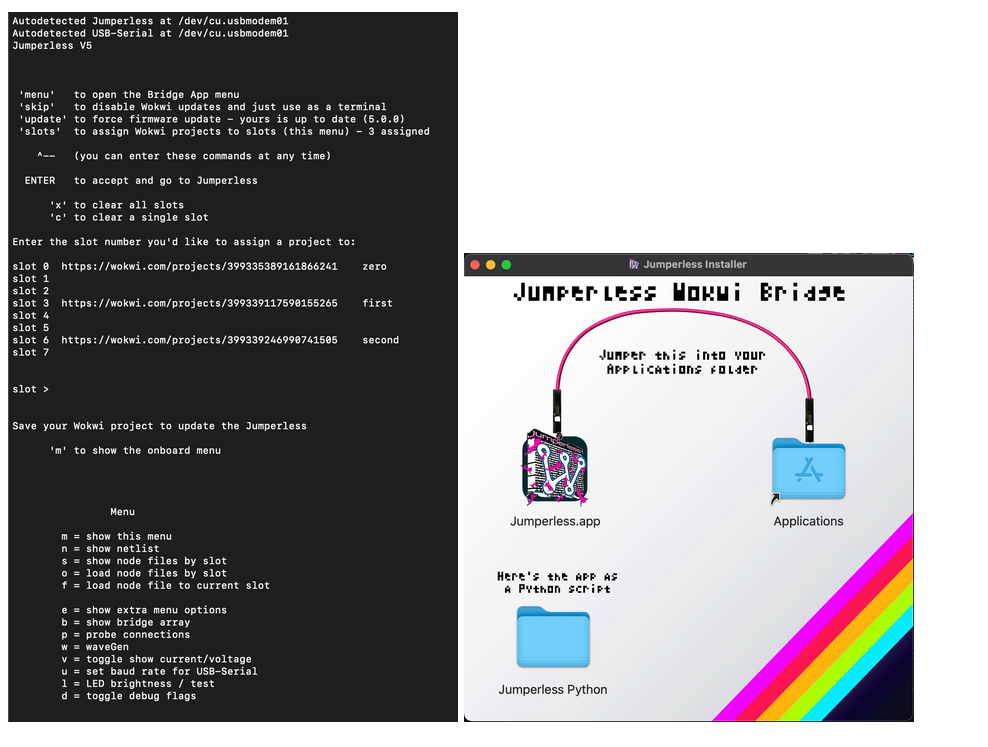

Aplikacja desktopowa umożliwia przypisanie do 8 projektów Wokwi do oddzielnych slotów, które są cyklicznie sprawdzane pod kątem zmian i automatycznie aktualizowane na Jumperless V5 (w czasie krótszym niż pół sekundy od kliknięcia „Zapisz”). Jeśli jednak nie chcemy korzystać z Wokwi, aplikacja działa po prostu jak zwykły emulator terminala, podobnie jak PuTTY, xTerm, Serial itp.
Naprawy i OpenSource:
Urządzenie jest w pełni otwarte, na stronie dostępne są schematy w KiCad oraz PDF, a elementy z tworzywa można wydrukować sobie na drukarce 3D w razie uszkodzenia.
Linki:
https://github.com/Architeuthis-Flux/JumperlessV5/tree/main?tab=readme-ov-file
Ograniczenia:
Zasilanie: +/- 9 V po 100 mA na szynę
Rezystancja połączeń: około 90Ω
Projekt jest dość skomplikowany i złożony na 4-warstwowej PCB. Możliwe są problemy z impedancją oraz EMC.
Cena gotowego urządzenia to około 1300zł.
