Planujemy przygotowanie materiałów o możliwościach integracji systemu automatyki domowej F&F z kolejnymi rozwiązaniami zewnętrznymi. Integracja z wykorzystaniem magistrali RS-485 i protokołu Modbus.
Możliwości rozbudowy F&Home natywnymi urządzeniami są bardzo duże, natomiast możliwość integracji z innymi systemami dodatkowo zwiększa zakres funkcjonalny systemu.
Napiszcie z jakimi systemami Waszym zdaniem powinien integrować się system automatyki domowej?
Poniżej materiał filmowy prezentujący w praktyce integrację systemu F&Home z Integra 64 Satel.

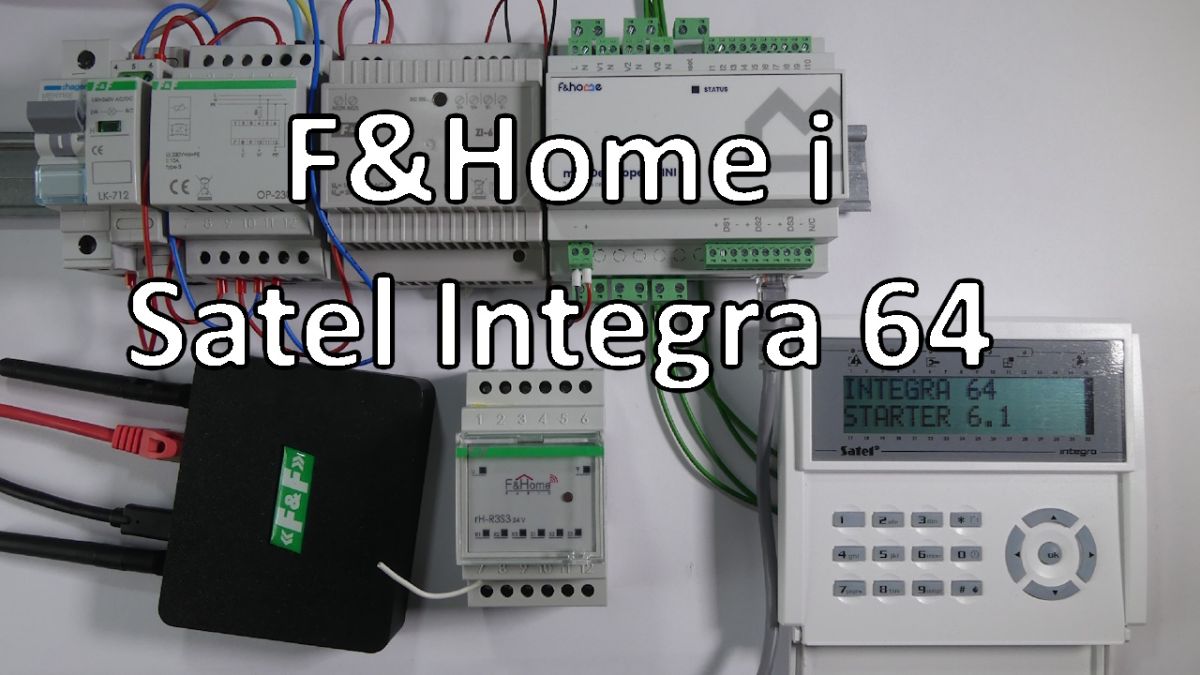

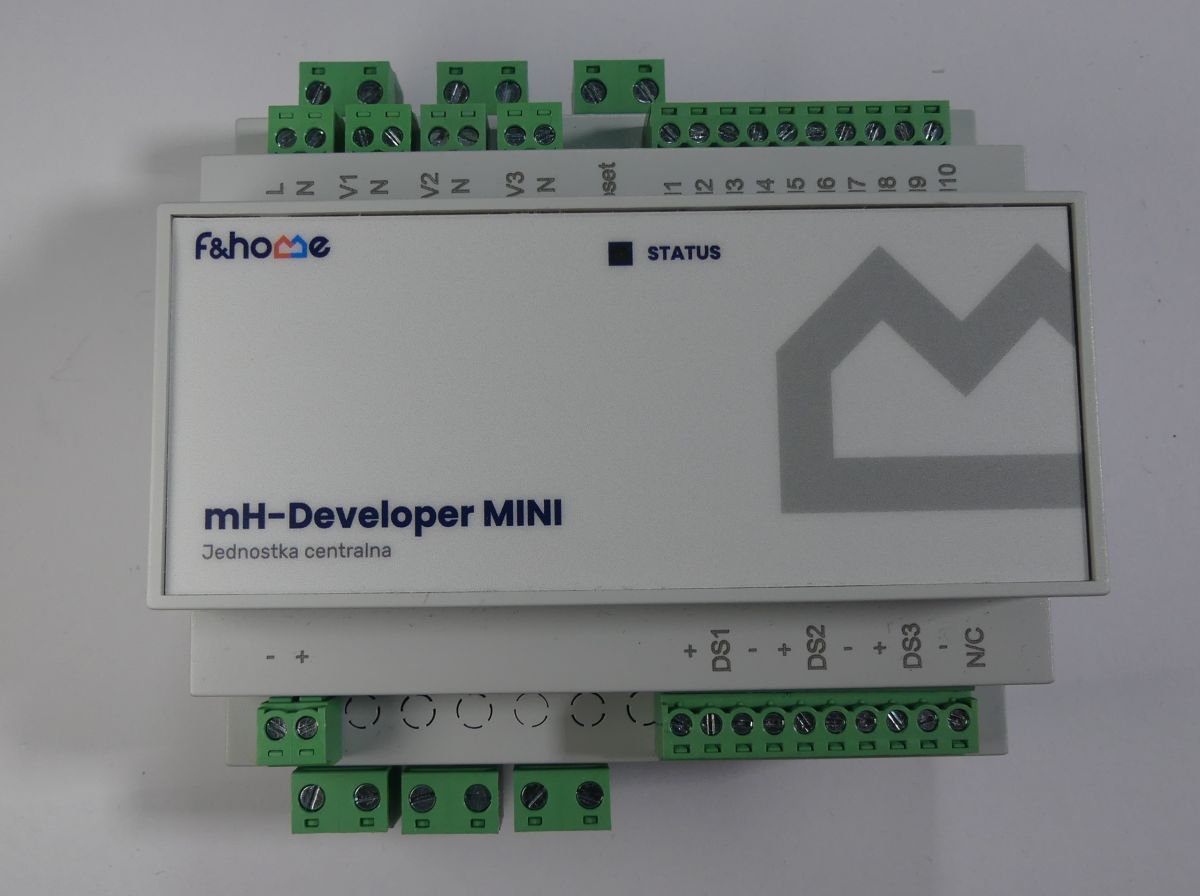

Jednostka centralna mH-Developer-MINI zajmuje mniej miejsca w rozdzielnicy, lecz posiada także mniej wbudowanych interfejsów i ma mniejsze możliwości rozbudowy niż mH-Developer, który wyposażony jest w magistralę CAN i ModBUS. Z Satel Integra 64 będziemy łączyli się po Ethernet więc mniejsza wersja mH-Developer-MINI będzie dobrze nadawała się do sprawdzenia możliwości systemów.

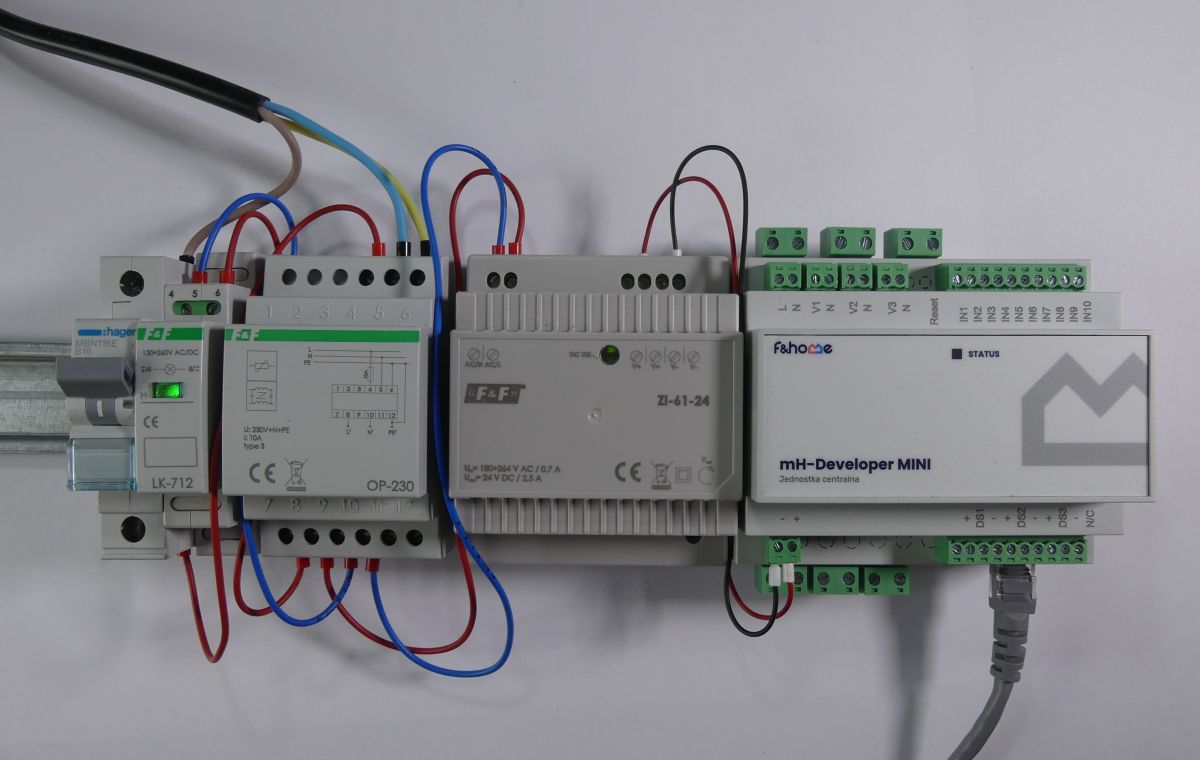

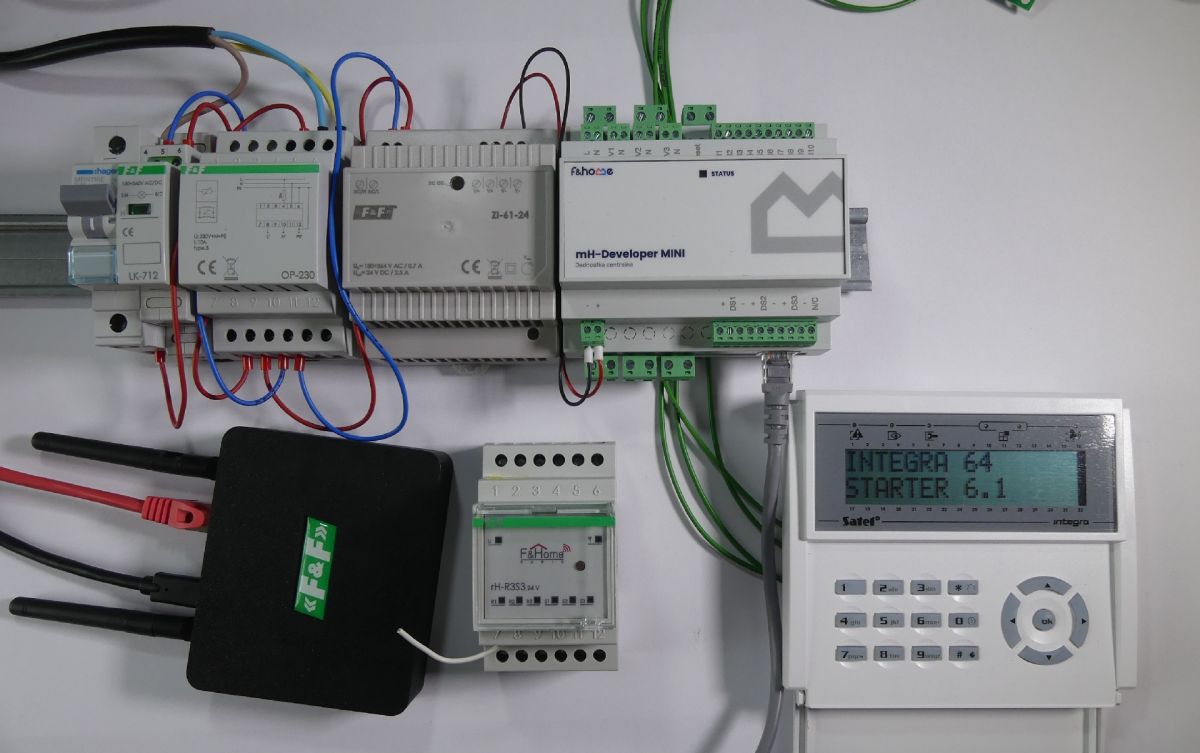

Do zasilania wykorzystamy 24V zasilacz impulsowy oraz filtr z wbudowanym zabezpieczeniem przeciwprzepięciowym OP-230.

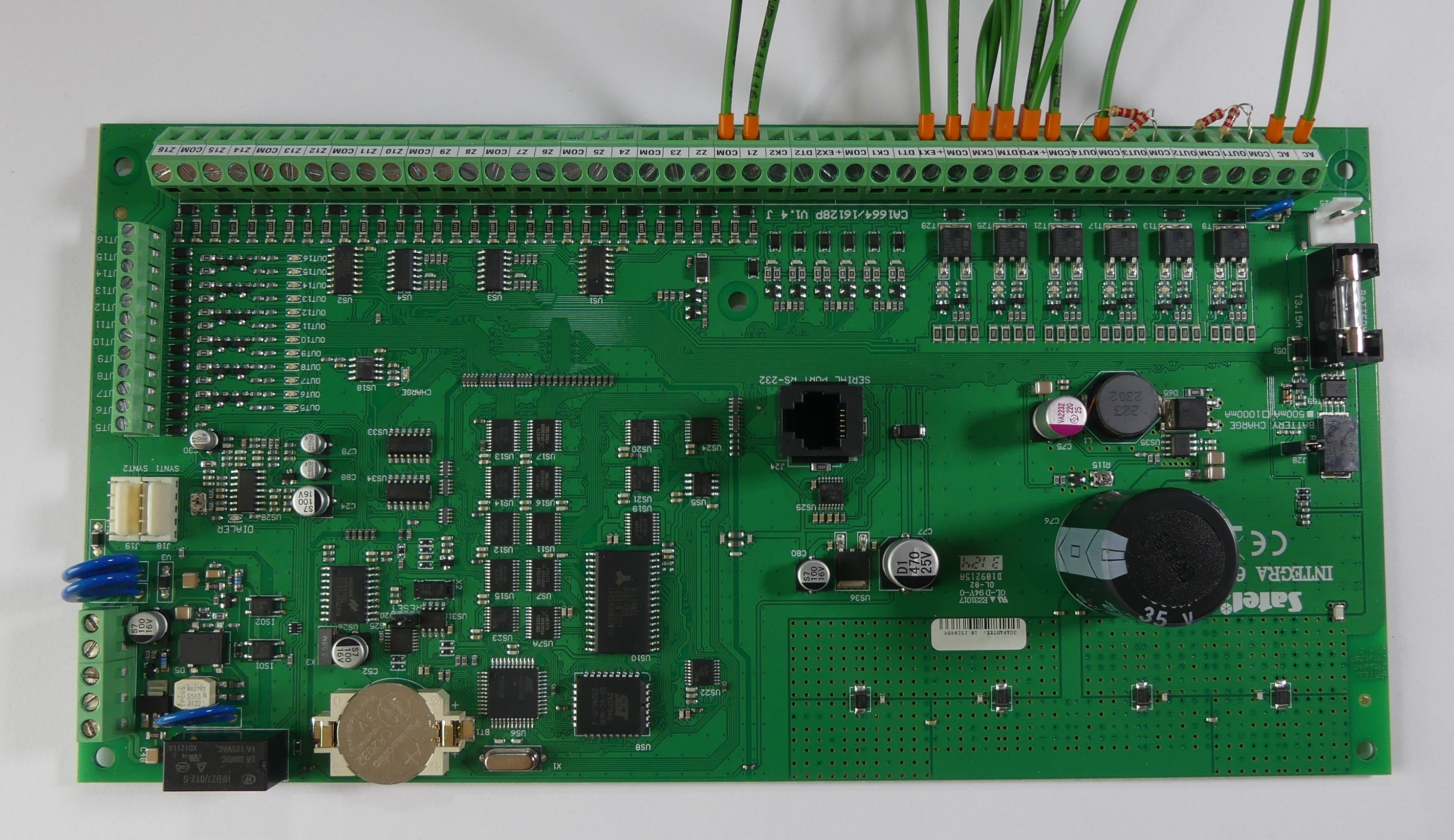

Wraz z mH-Developer-MINI otrzymaliśmy do testów płytę główną Integra 64.

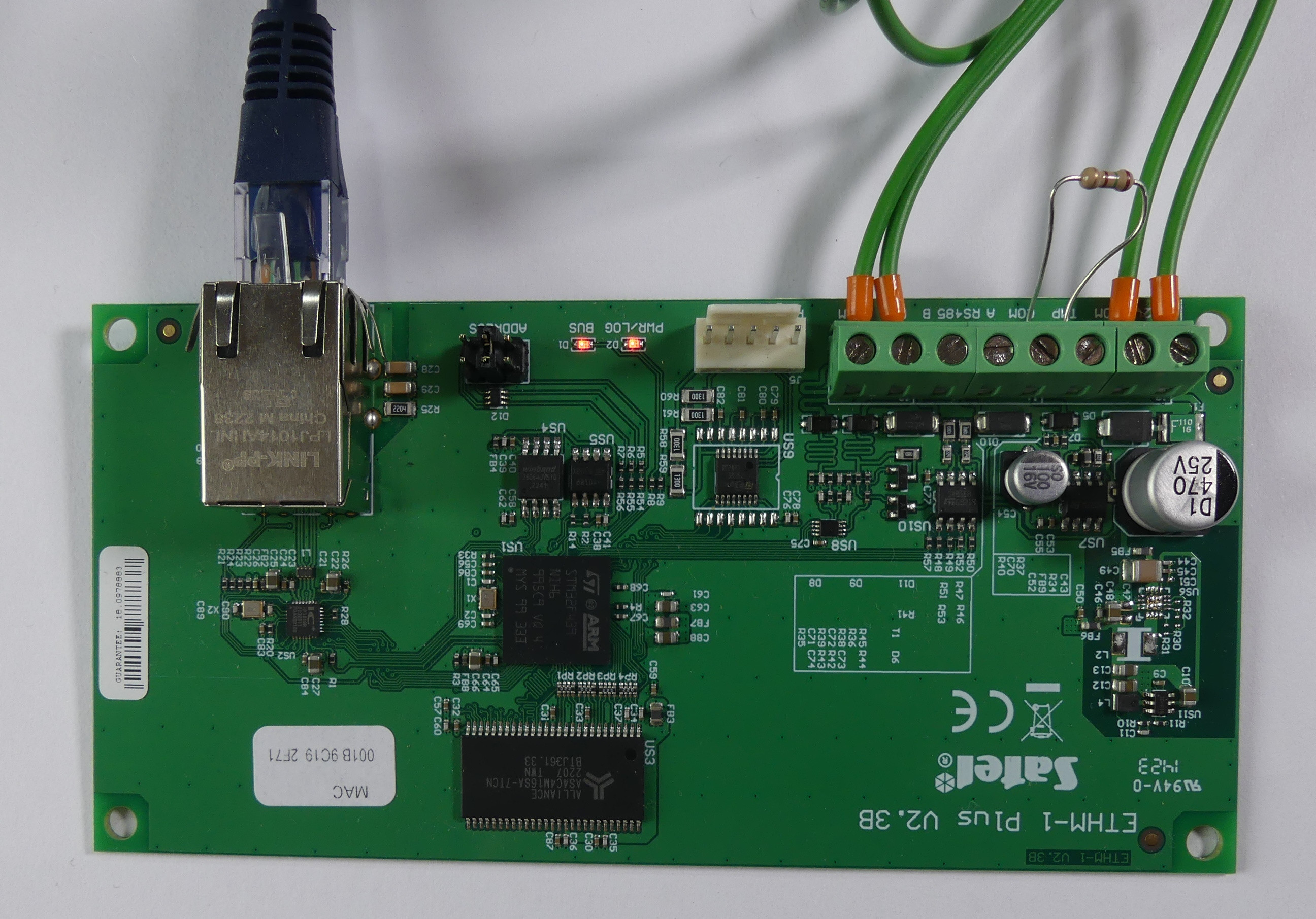

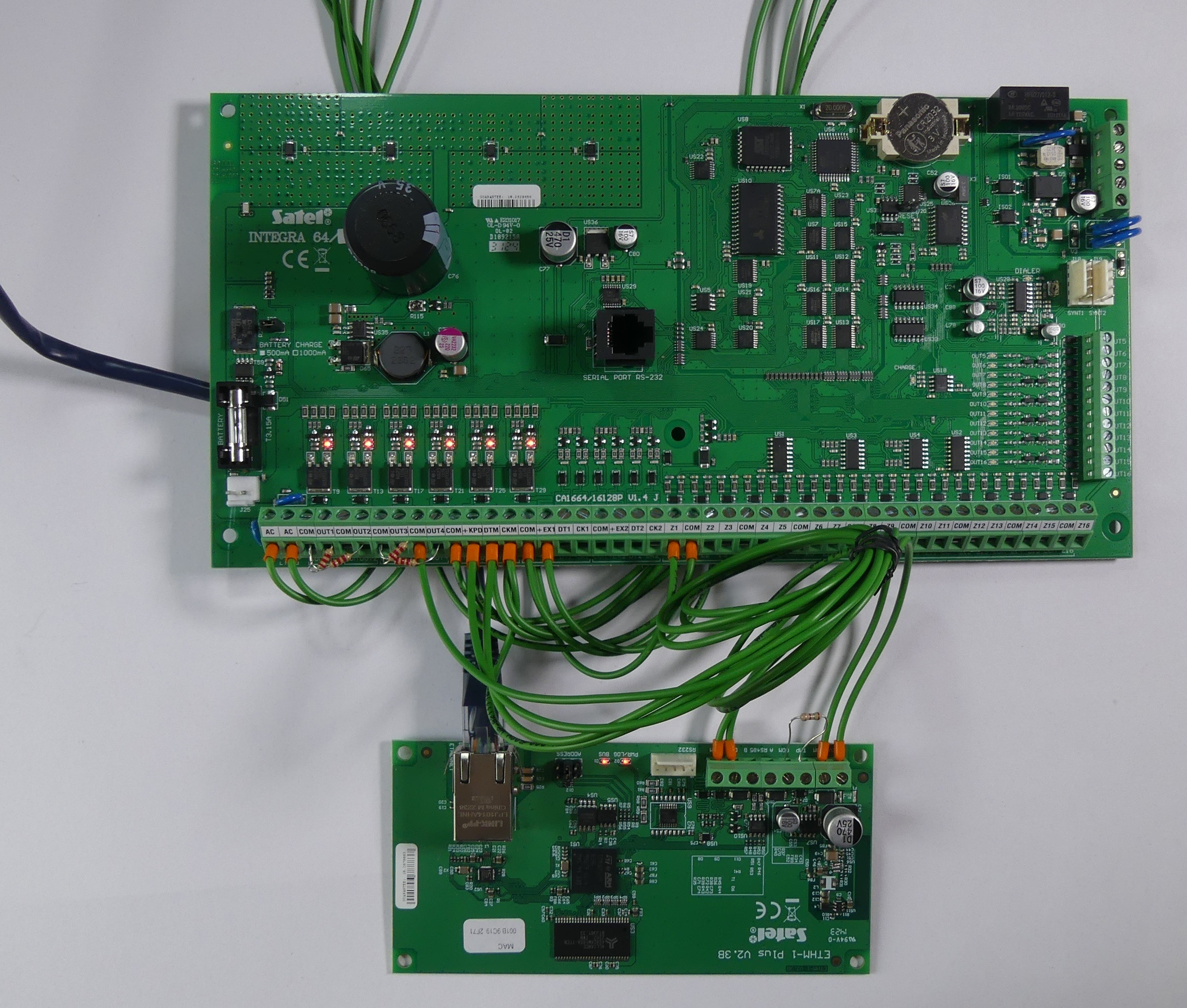

Moduł Satel ETHM-1 podłączymy do magistrali systemowej Integry.
F&Home będzie komunikował się z ETHM-1 po IP z wykorzystaniem LAN.

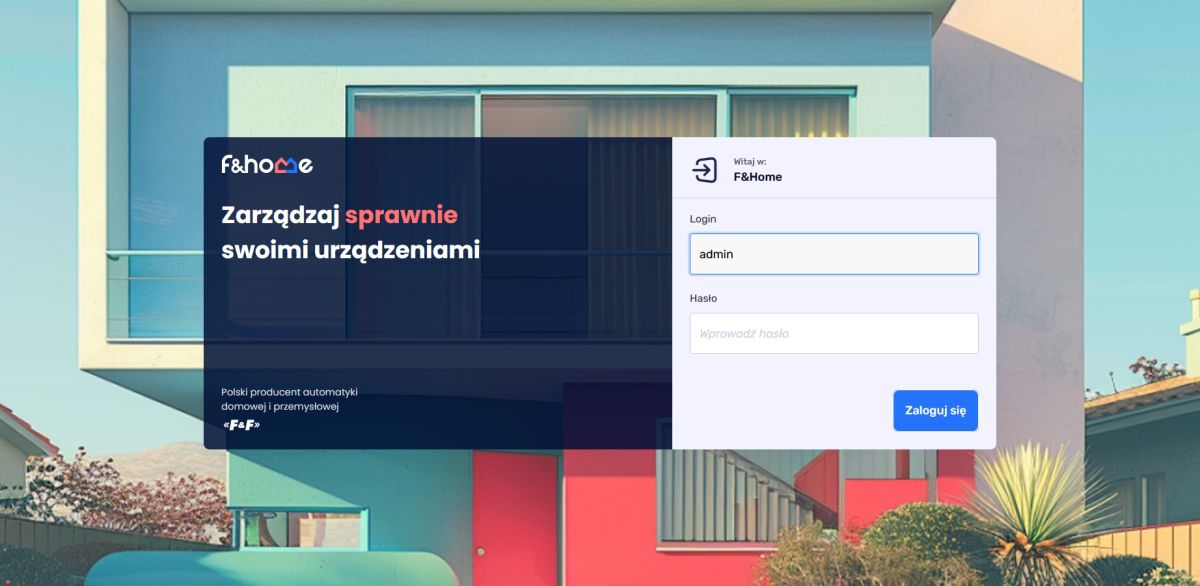

Do jednostki centralnej F&Home logujemy się z w przeglądarce internetowej. Do wyboru mamy język polski lub angielski.

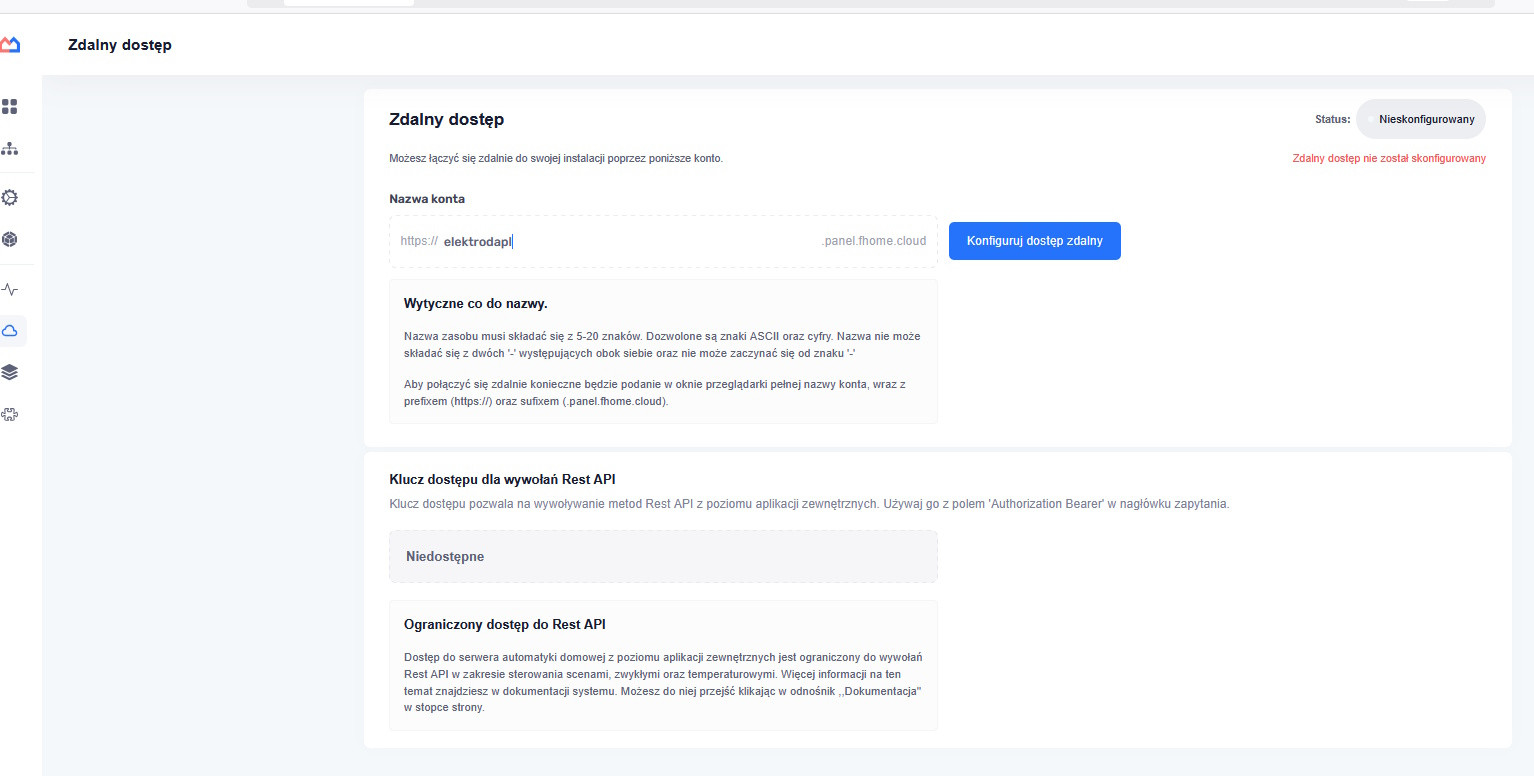

Jeżeli chcemy połączyć się z poza sieci LAN konfigurujemy dostęp zdalny. Wprowadzamy unikalną nazwę systemu.

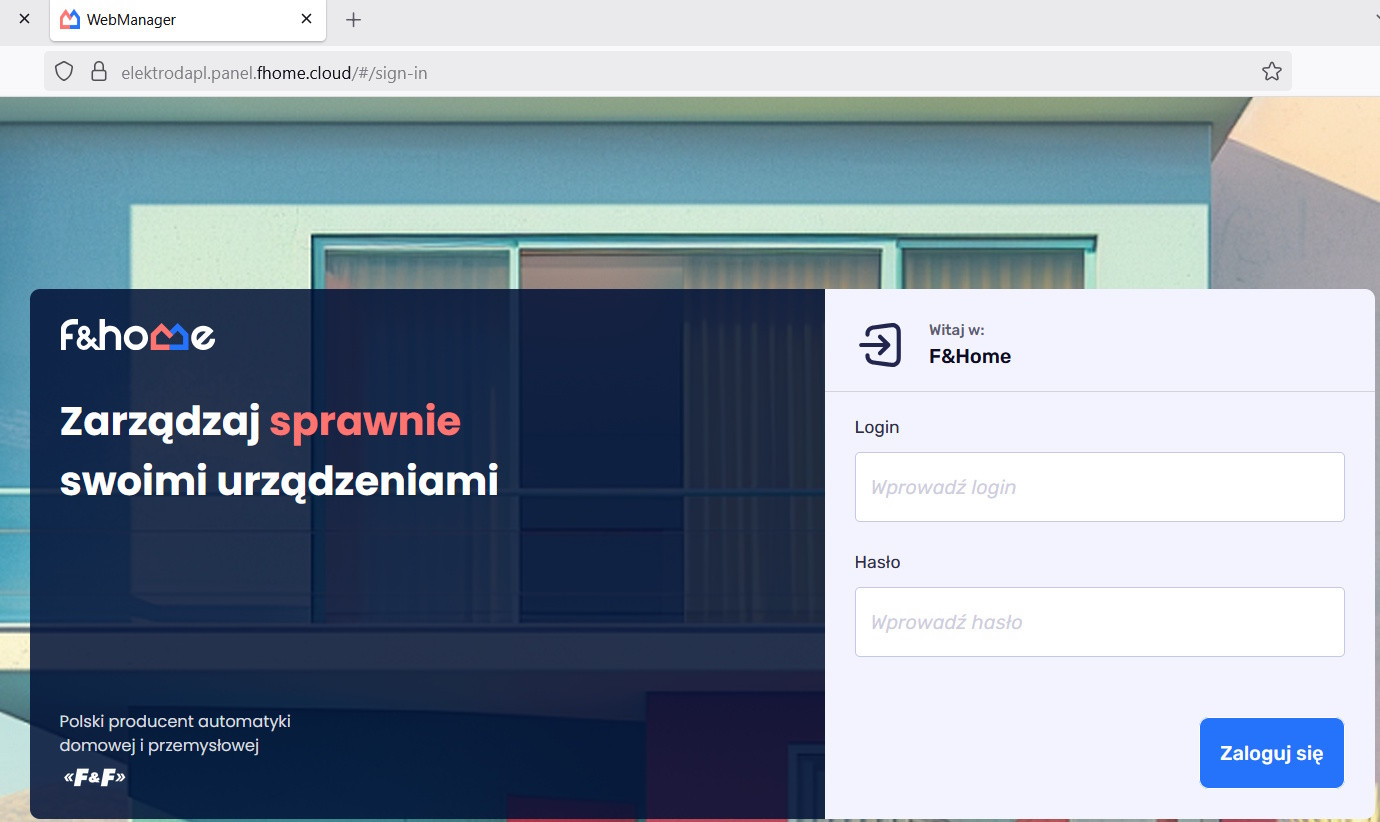

Możemy zalogować się do systemu przez przeglądarkę z internetu poprzedzając ".panel.fhome.cloud" wprowadzoną unikalną nazwą naszego systemu.
Serwery F&F zestawią połączenie między przeglądarką a jednostką centralną systemu, dzięki czemu nie potrzebujemy wykonywać dodatkowej konfiguracji np. na routerze, do którego podłączony jest mH-Developer.
Integracja z Satel dostępna jest z poziomu panelu WEB F&Home.

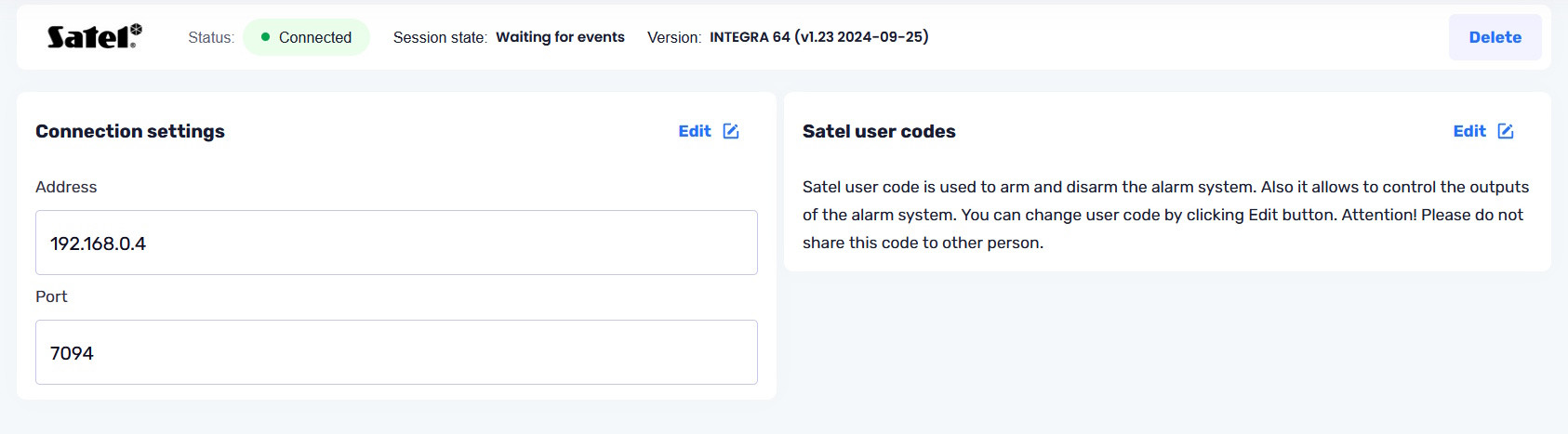

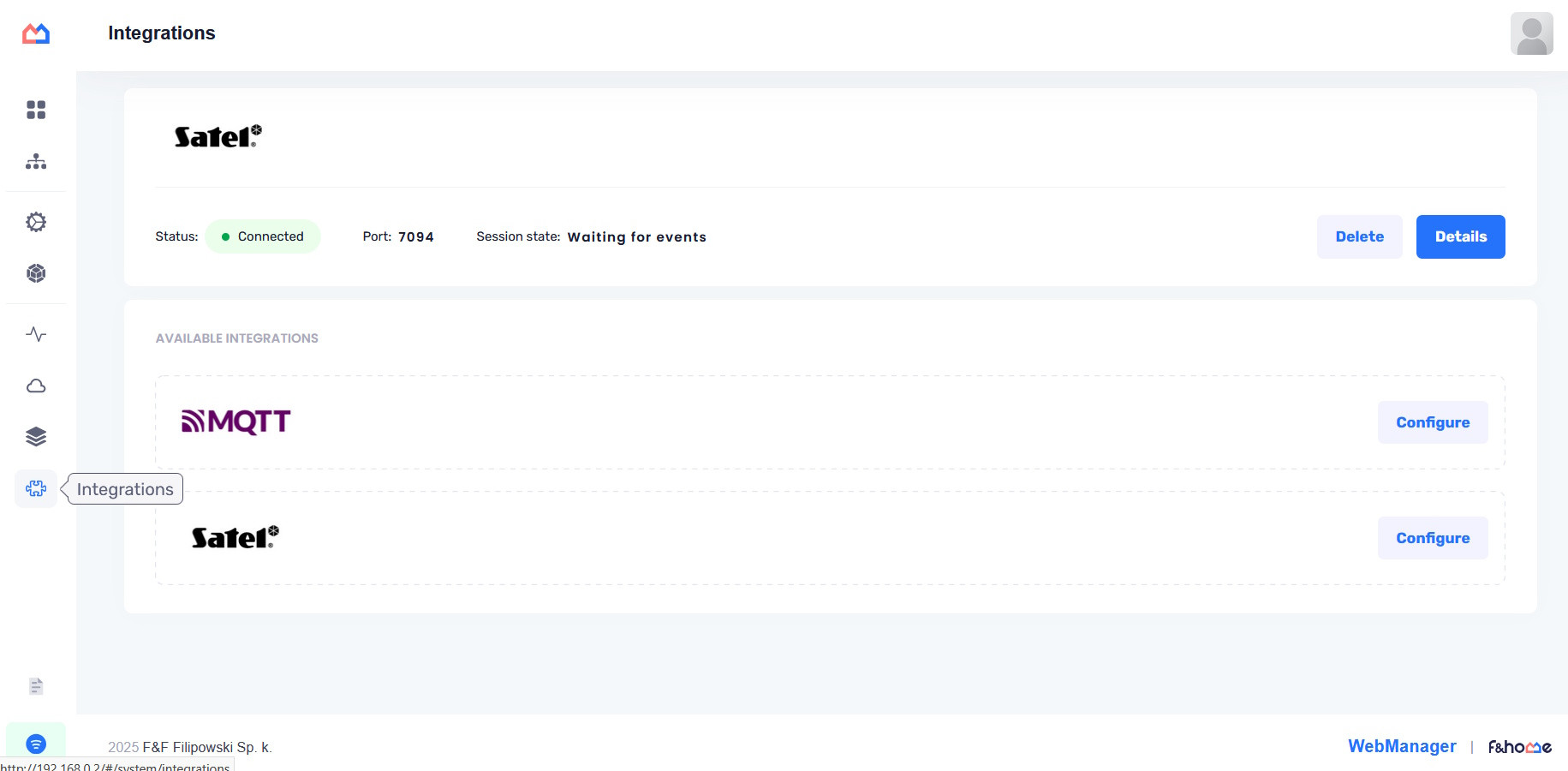

Wprowadzamy adres IP ETHM-1, port oraz PIN użytkownika.

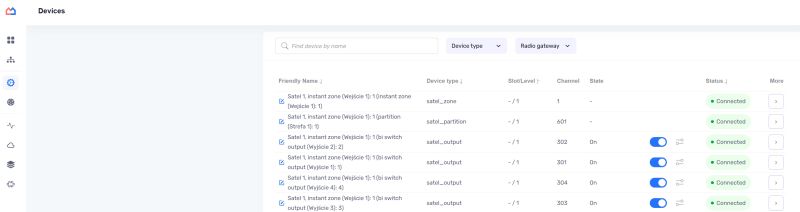

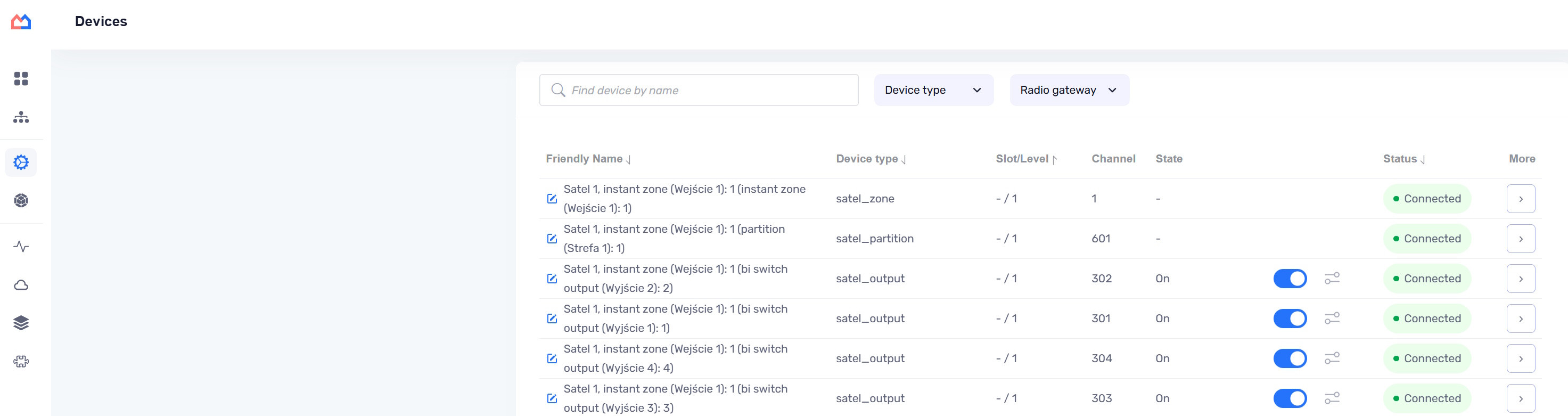

Urządzenia Satel pojawią się w F&Home.

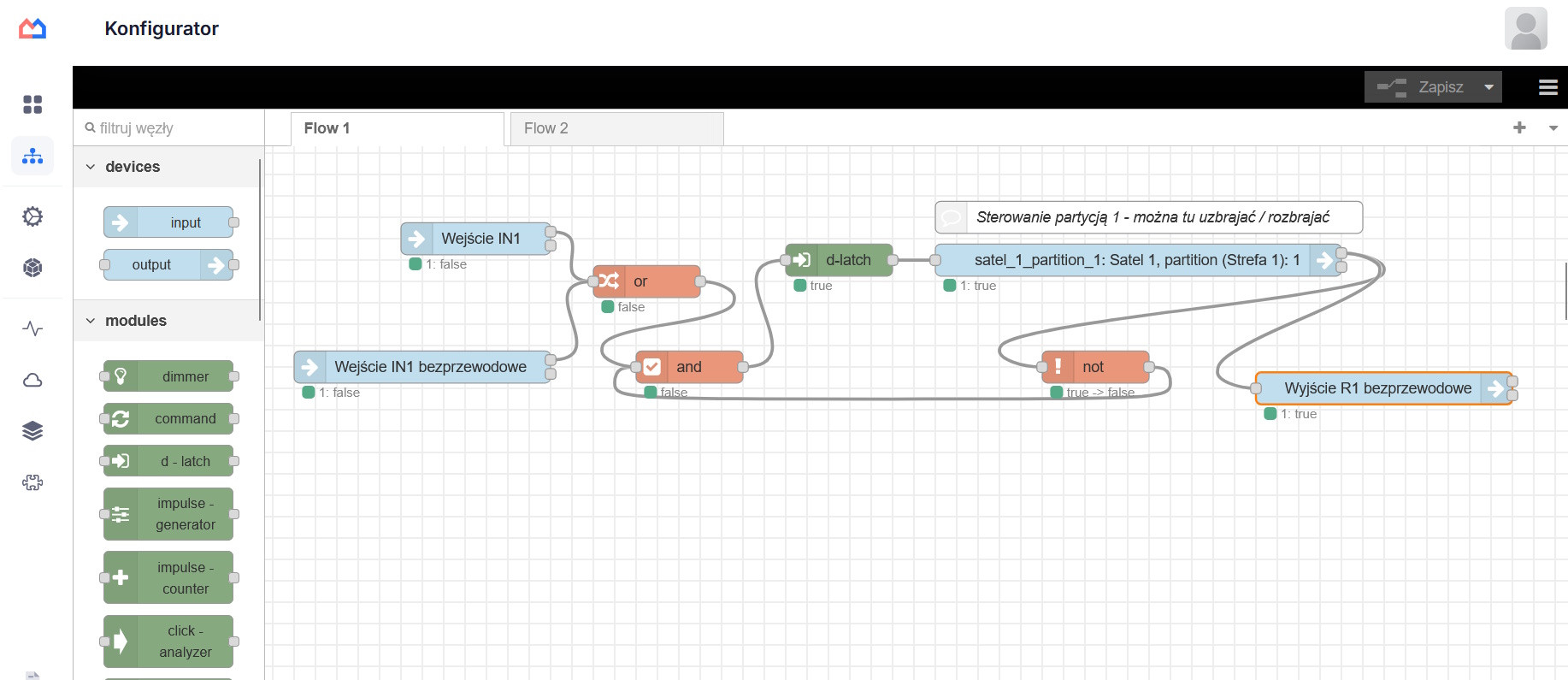

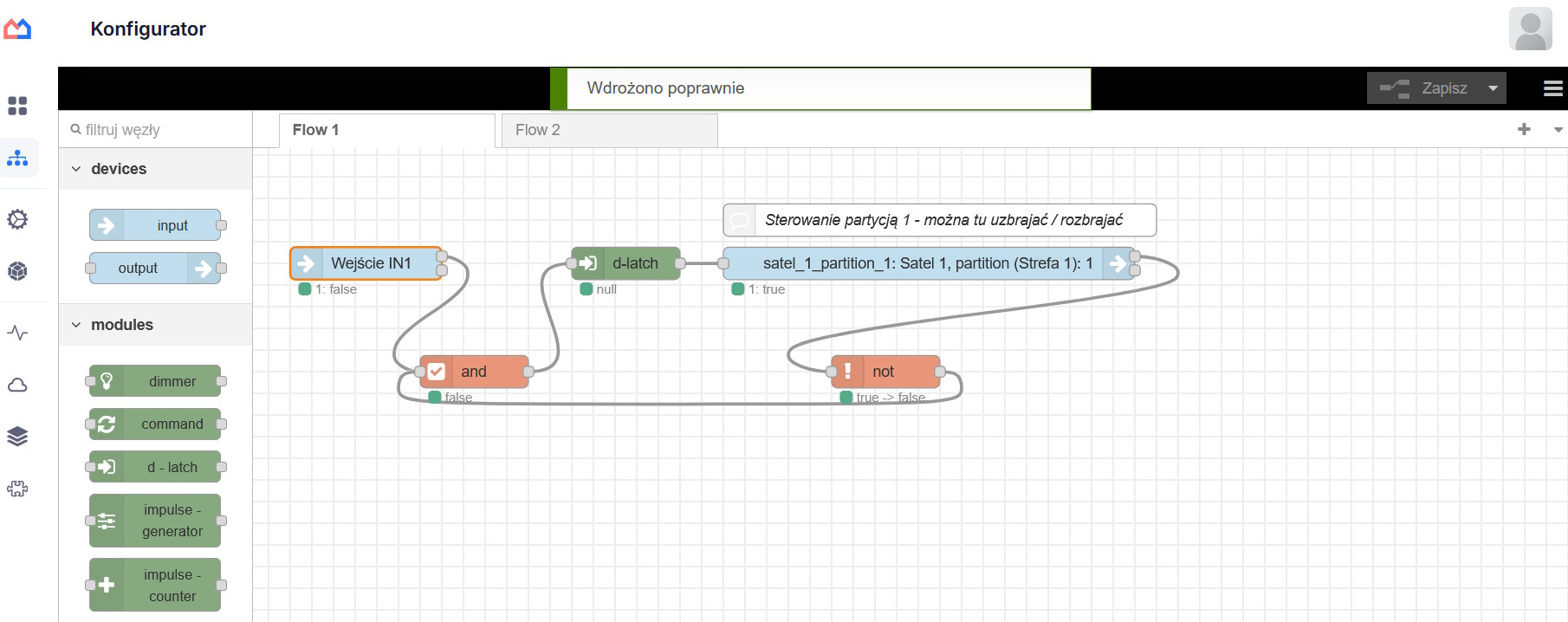

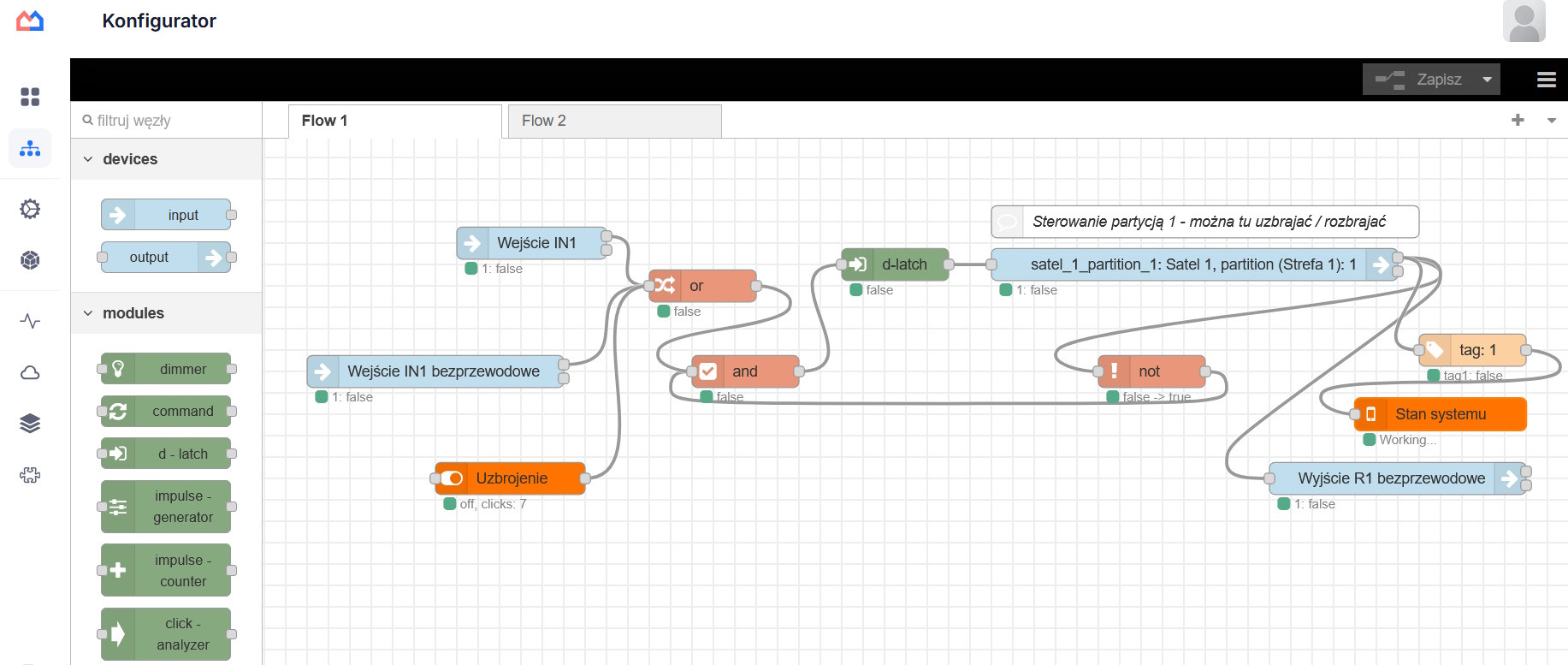

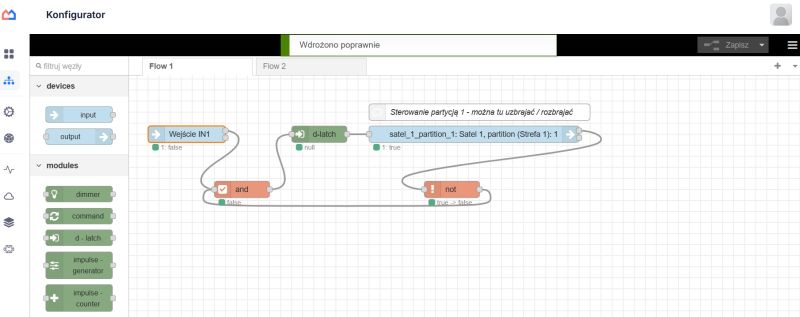

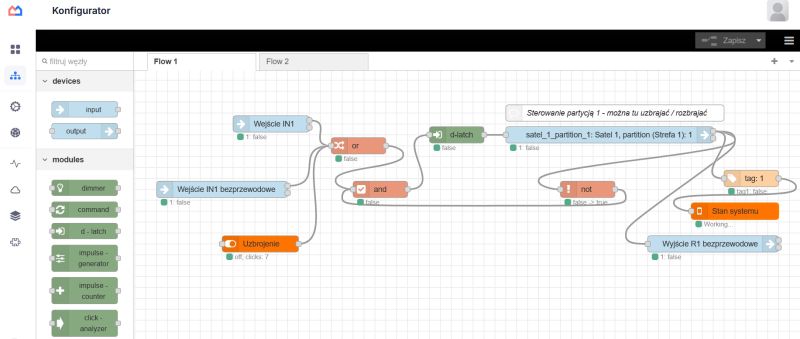

Poniżej przykładowy przepływ uzbrajania strefy przyciskiem podłączonym do mH-Developer. Możemy włączyć i wyłączyć czuwanie na strefie, jednak w przykładzie pozostawiliśmy rozbrajanie PINem a uzbrajanie poprzez system automatyki domowej. Proste przyciśnięcie wyniesionego przycisku uzbroi wybraną strefę. Kilka dodatkowych bramek modyfikuje działanie tak, aby przycisk mógł tylko załączyć czuwanie na strefie.

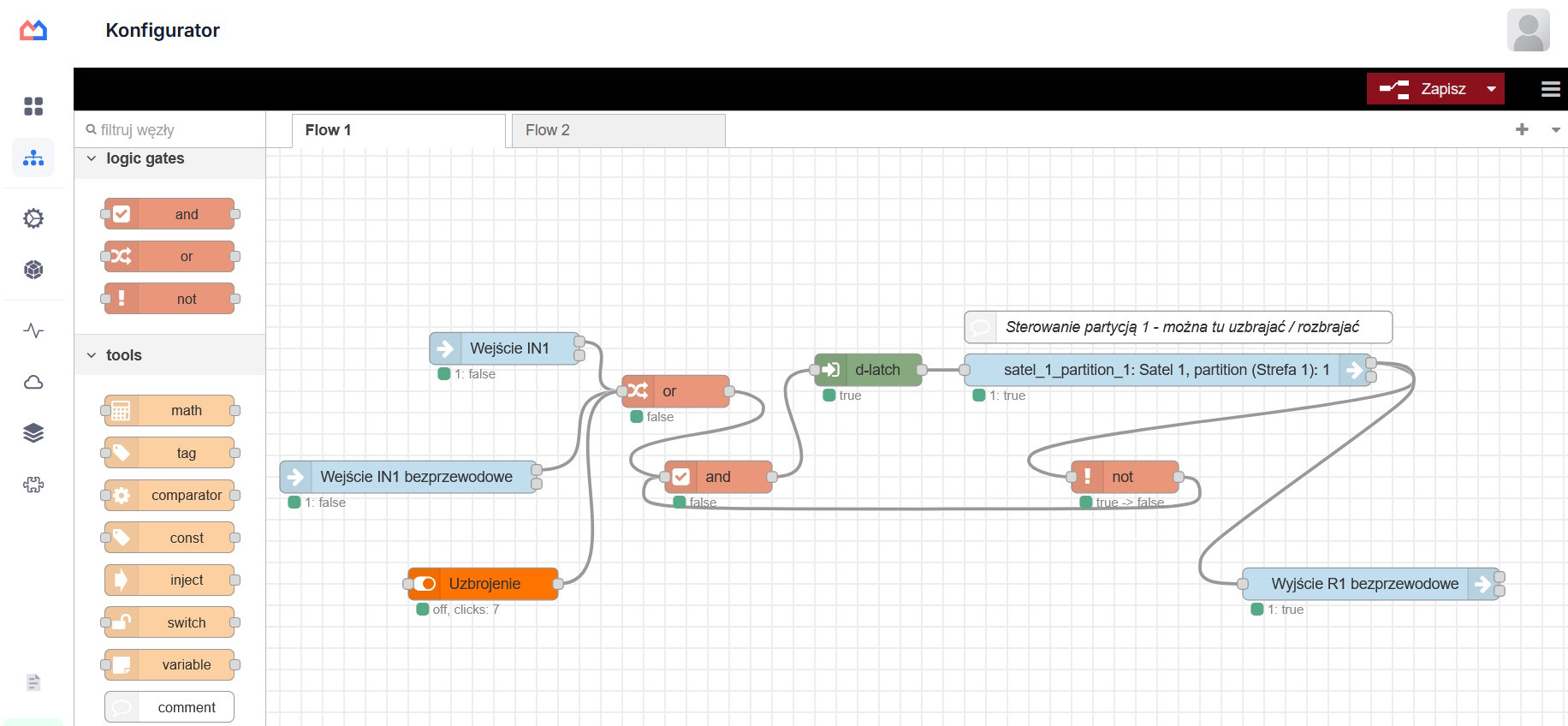

F&Home posiada bardzo ciekawe rozwiązania bezprzewodowe. Uzbrajanie stefy przyciskiem bezprzewodowym możliwe jest po dodaniu kolejnego przycisku w przepływie sterującym Integrą. Możemy wykorzystać informację zwrotną o uzbrojeniu strefy do wyłączenia zasilania lub oświetlenia tam gdzie nie przebywają osoby. W przypadku sklepu lub firmy możemy uruchomić oświetlenie na korytarzach lub witrynie, której dotyczy strefa.

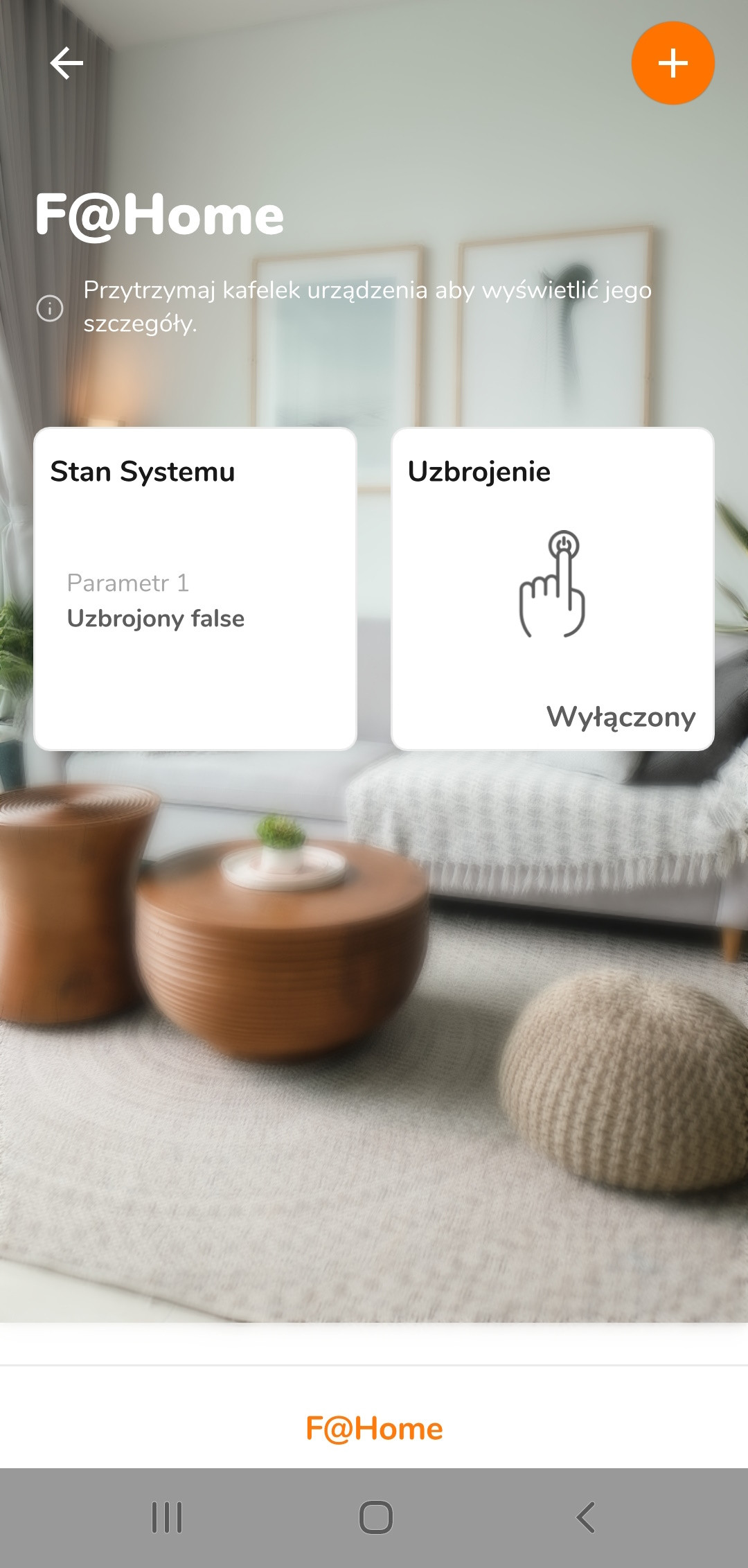

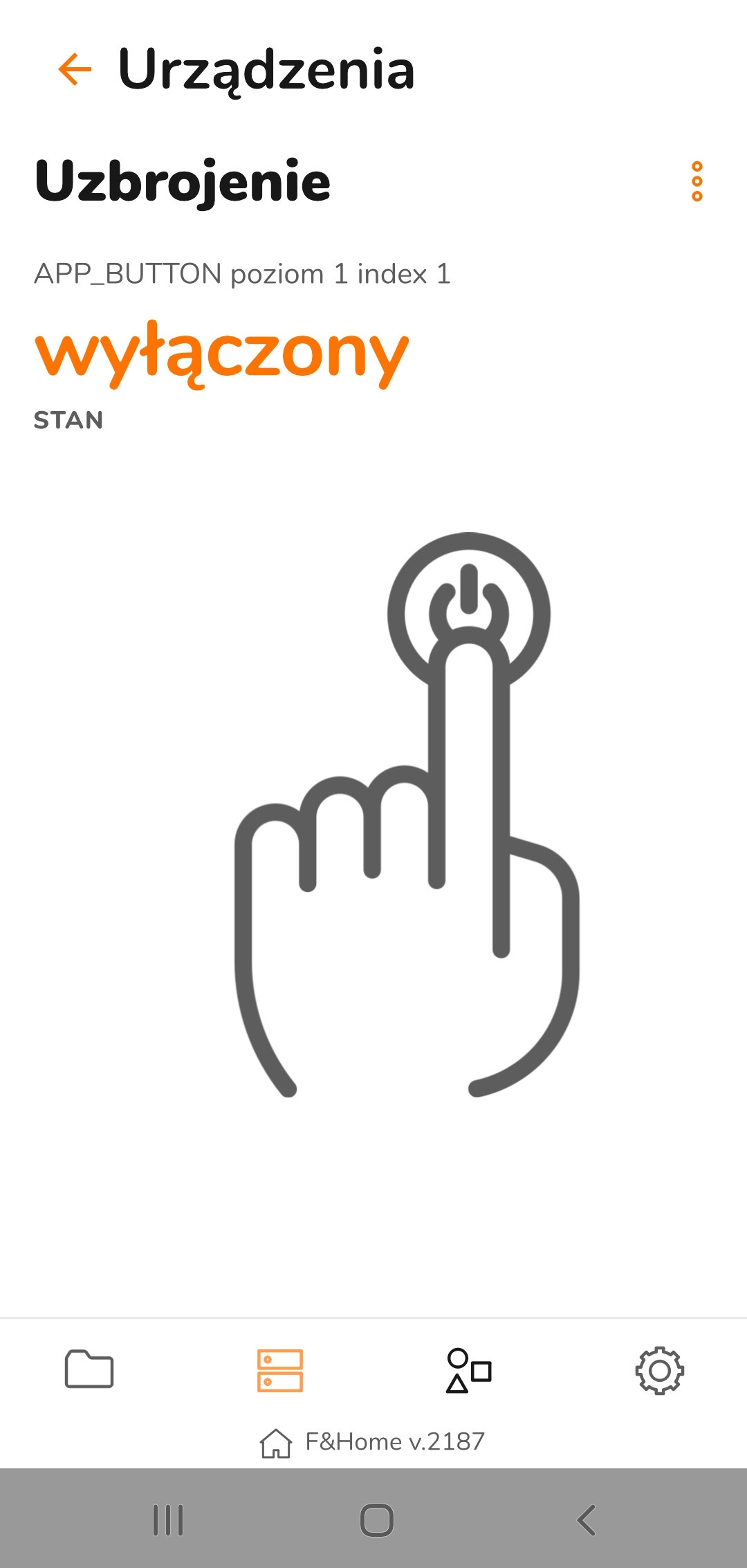

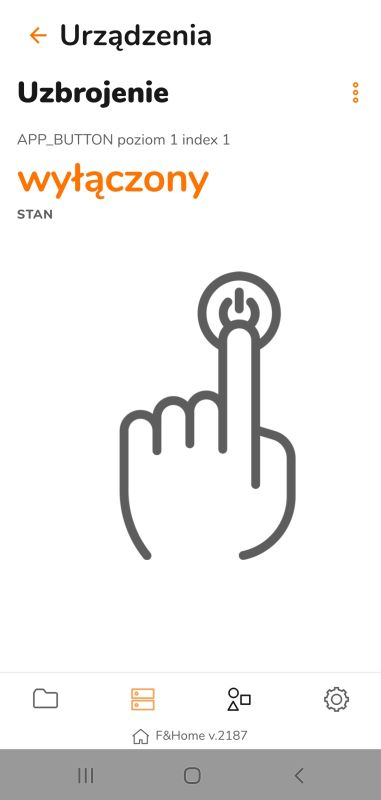

Przycisk, na który zareaguje F&Home może znajdować się w aplikacji FOX na naszym smartfonie.

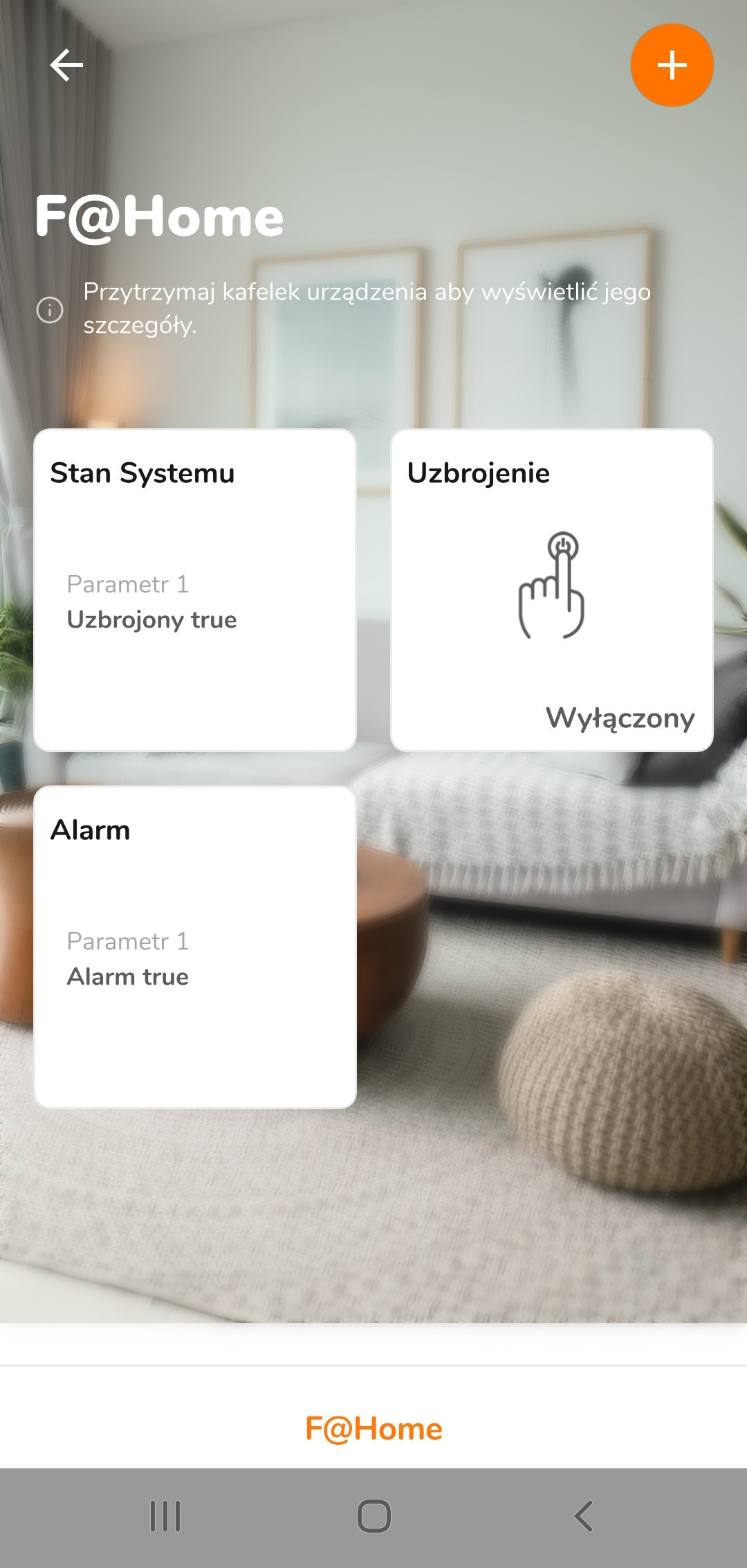

W aplikacji możemy monitorować stan załączenia czuwania na strefie.

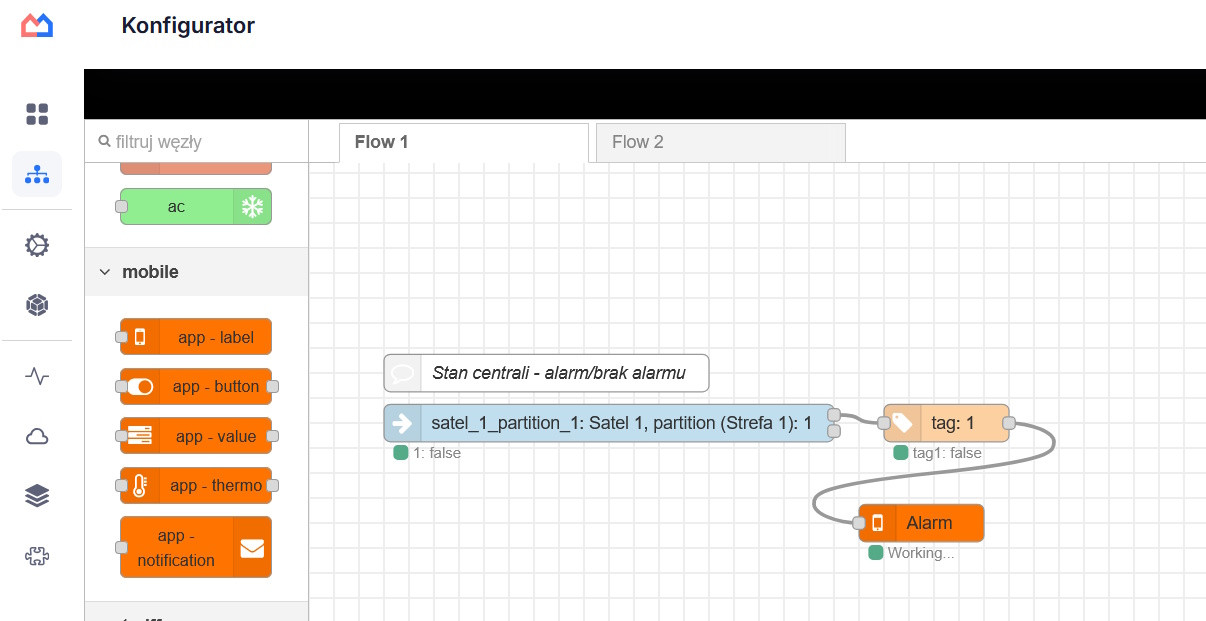

Oraz monitorować wystąpienie alarmu.

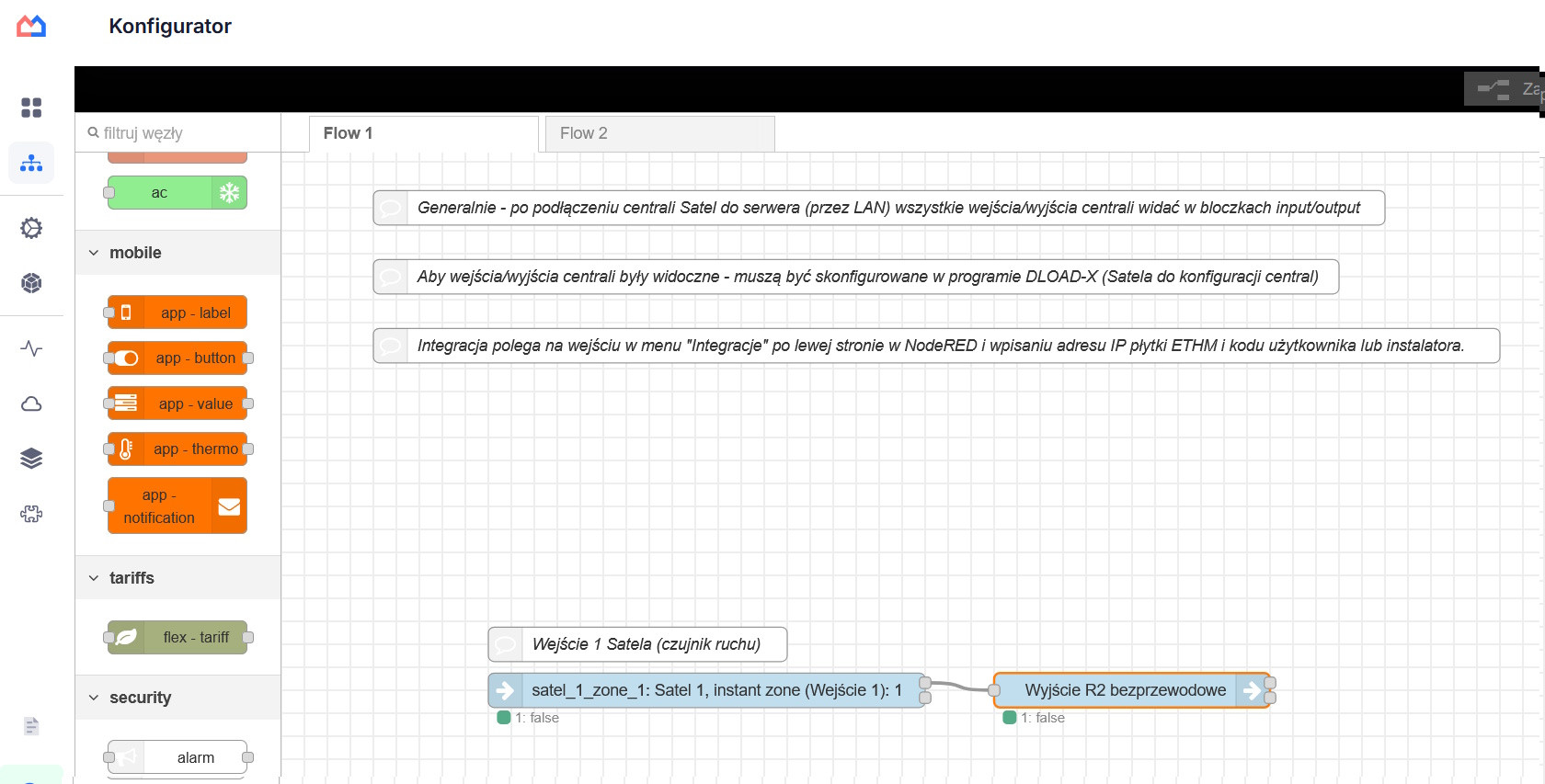

Czujki ruchu pracują na strefach nie zależnie od stanu czuwania. Możemy wykorzystać informacje o wykrytym ruchu w automatyce domowej, bez instalowania kolejnych czujników.

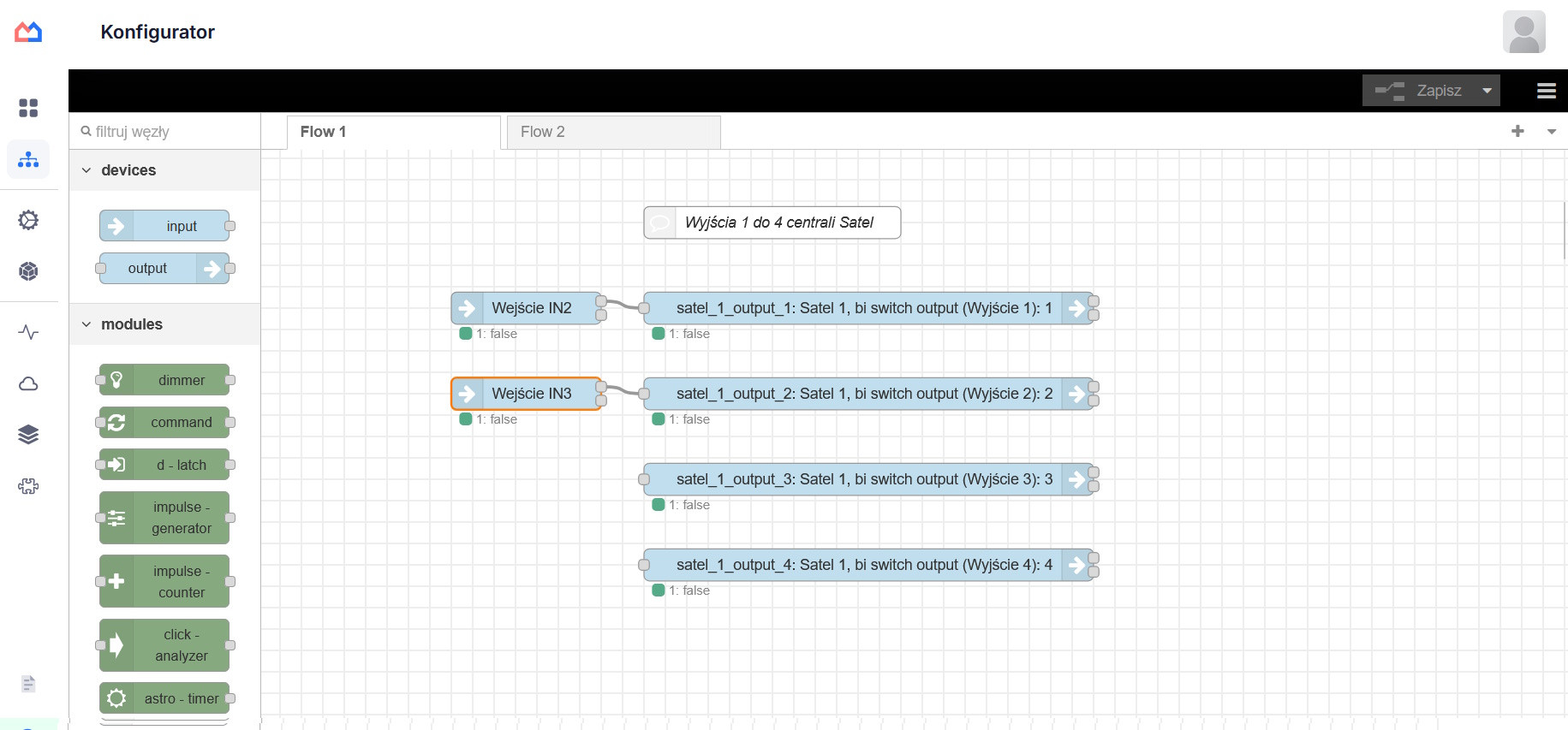

Dzięki integracji możemy sterować 4 wyjściami na Integra 64. Jeżeli łatwiej zrealizować będzie sterowanie urządzeniami z tych wyjść to system automatyki domowej może je wysterować.

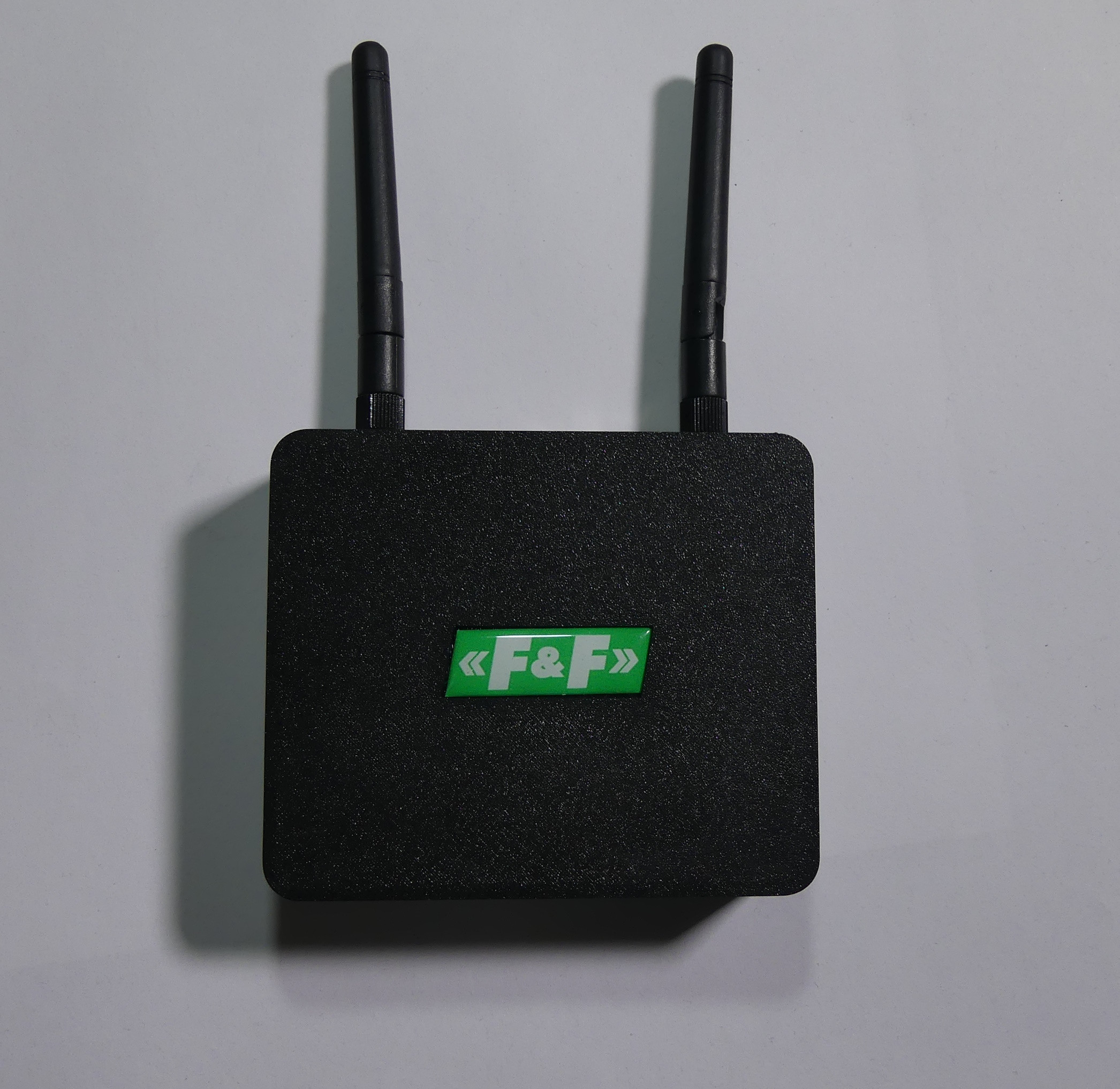

Warto pamiętać o bramkach bezprzewodowych F&Home, ułatwiających skalowanie i wdrożenie systemu automatyki domowej.
Bramki komunikują się z jednostką centralną po LAN.
Sparowane urządzenia w zasięgu bramki pozwalają na łatwe rozszerzenie miejsc, w których system automatyki domowej może sterować urządzeniami lub przyjmować sygnały sterujące.

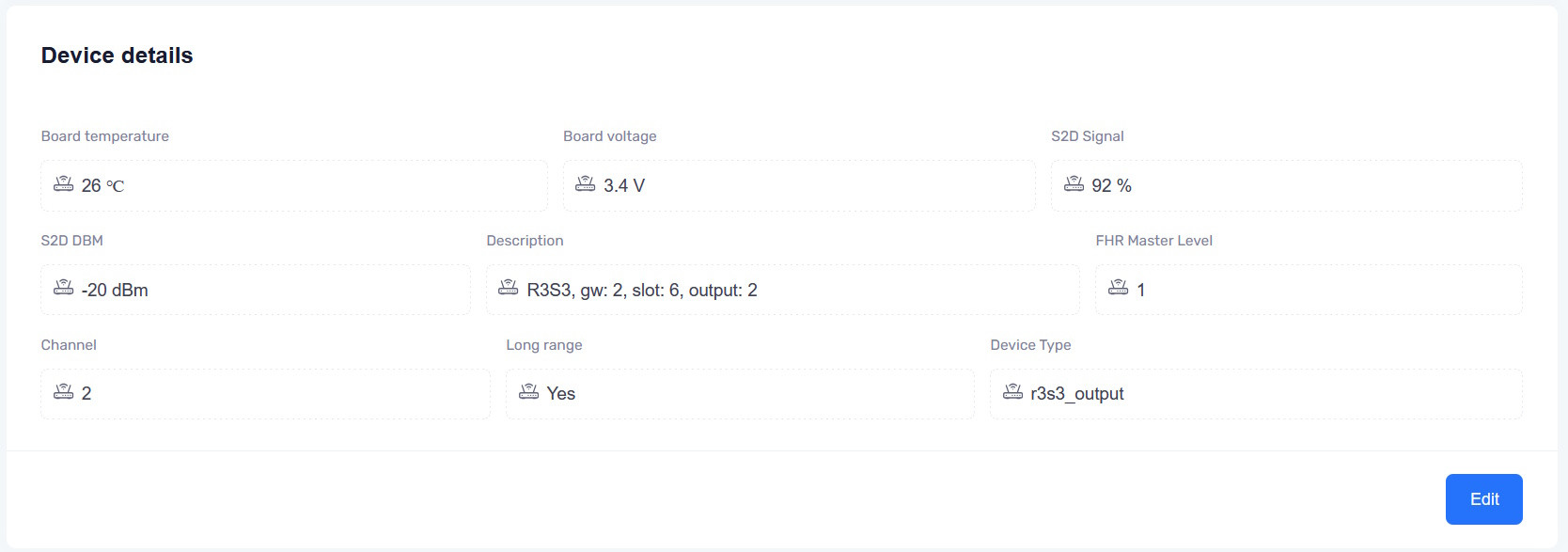

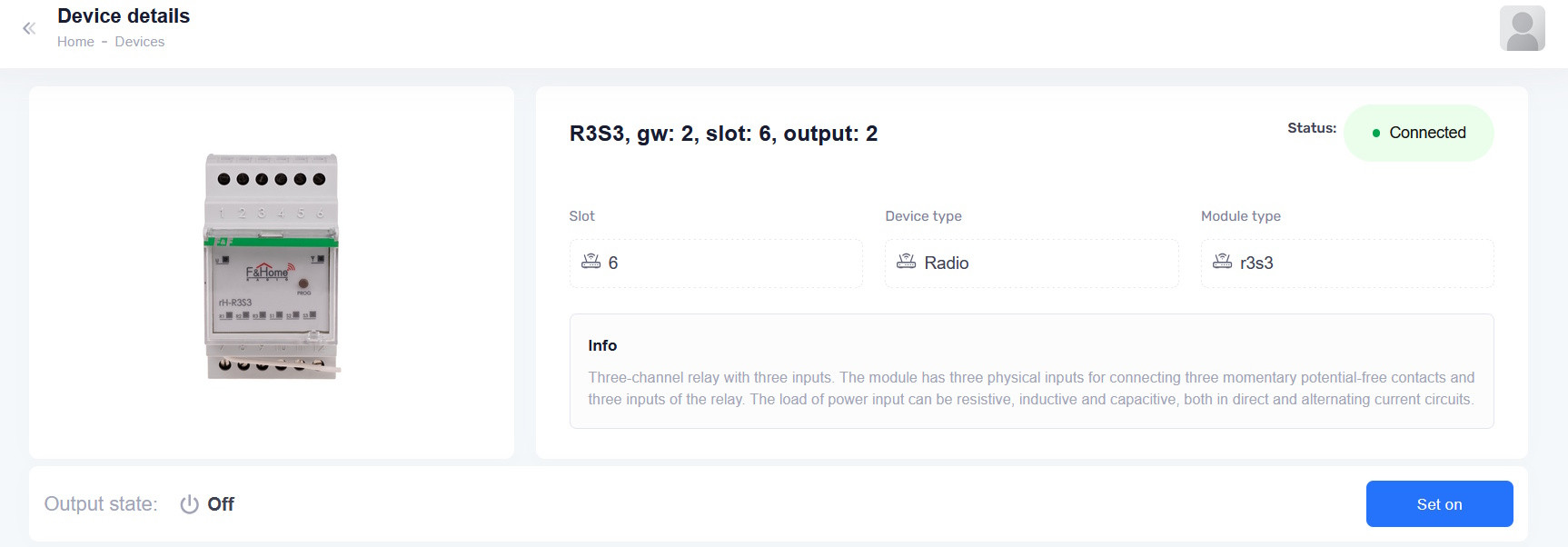

Komunikacja z urządzeniami jest dwukierunkowa i widzimy stan sparowanych urządzeń, w przypadku urządzeń bateryjnych monitorujemy także stan baterii.

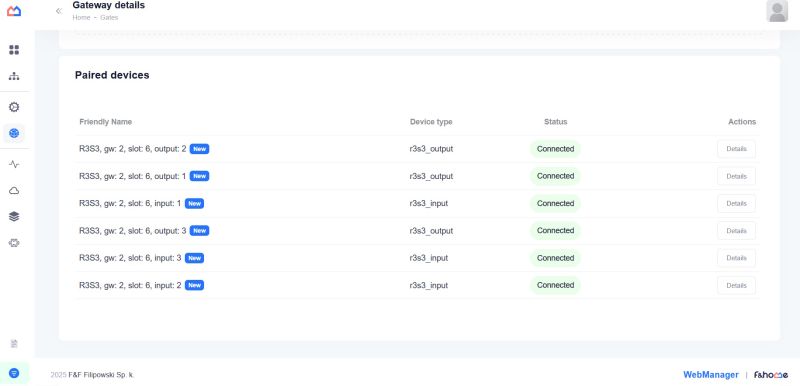

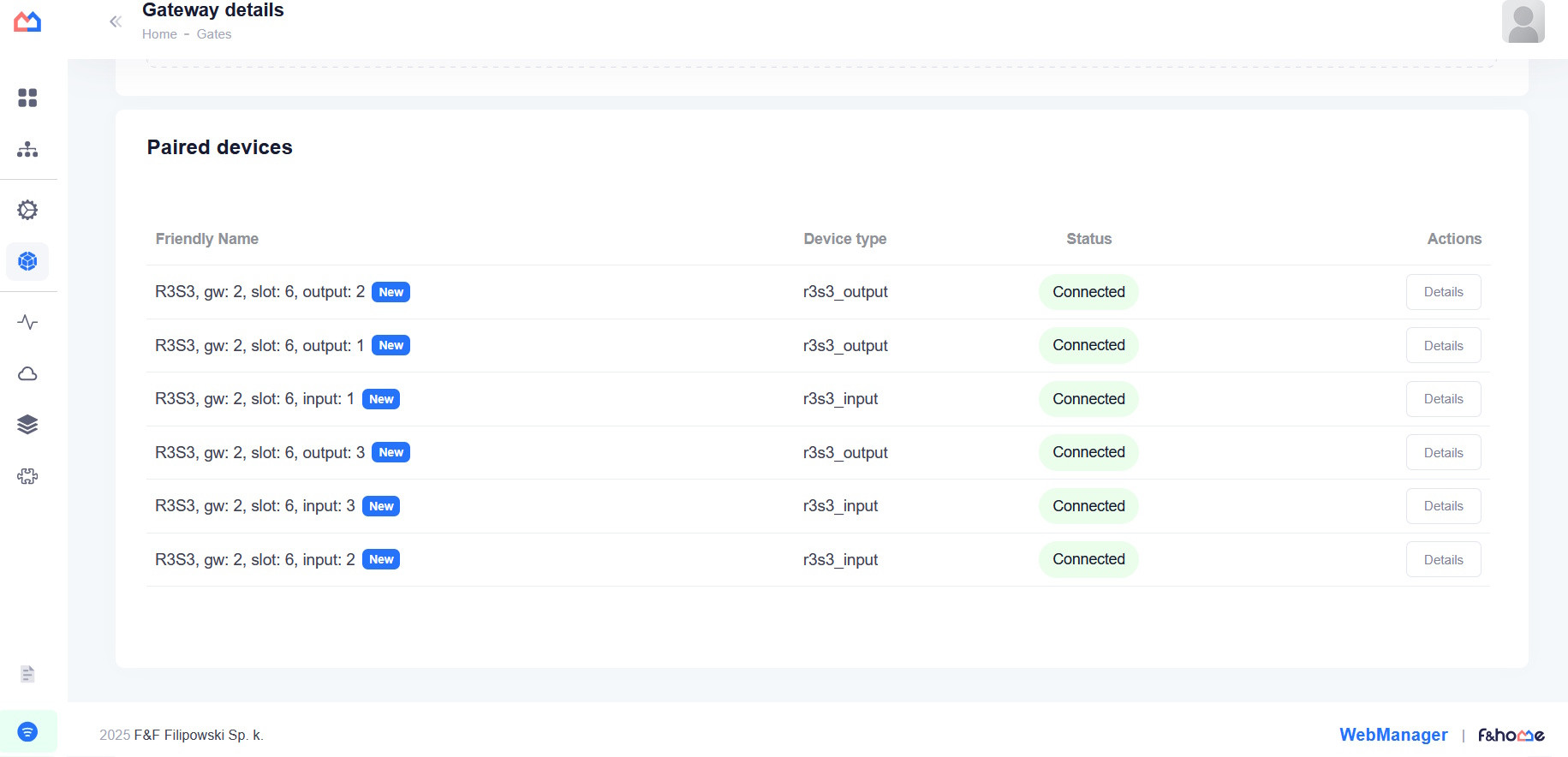

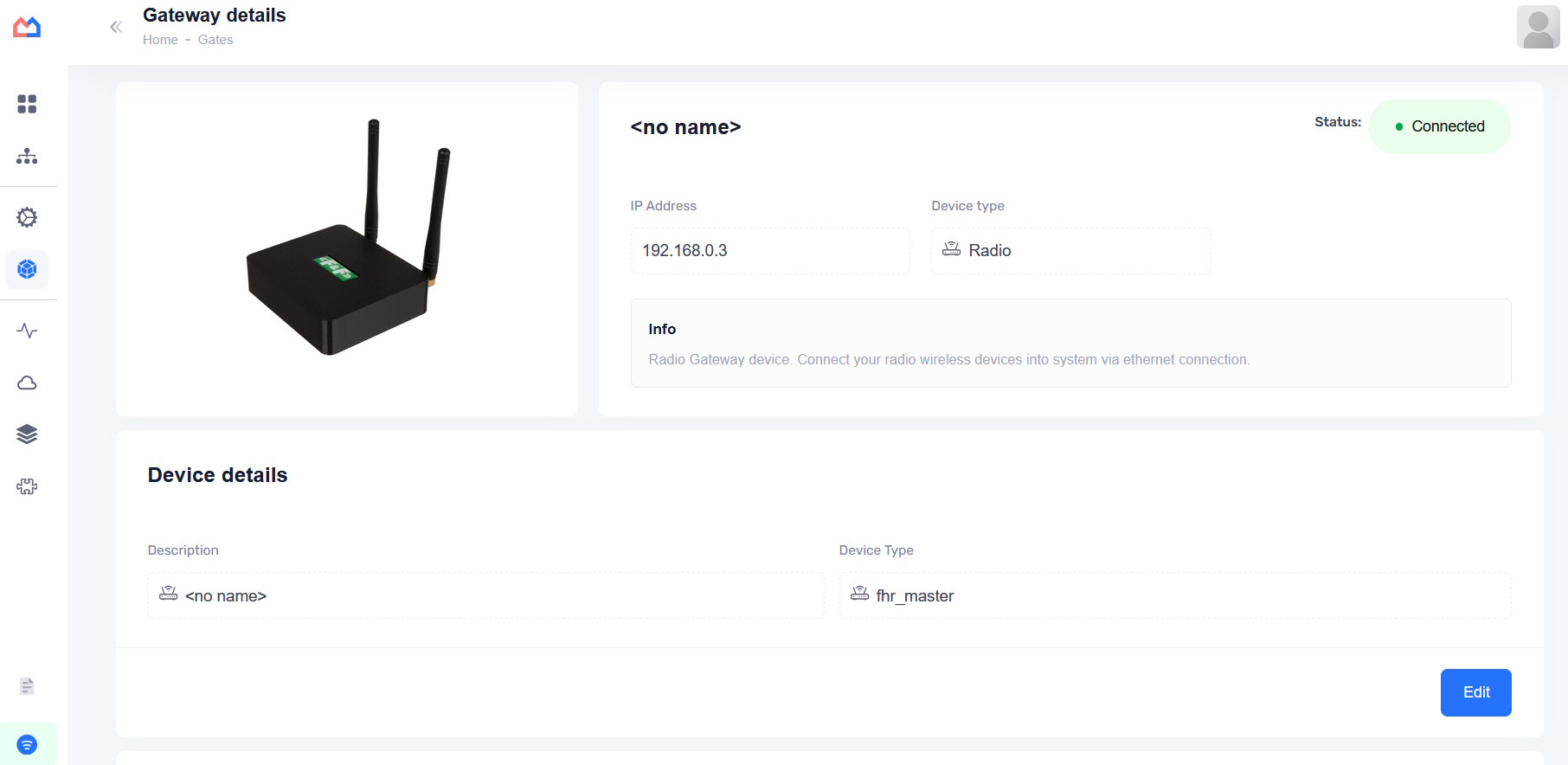

Lista sparowanych urządzeń widoczna jest poprzez przeglądarkę.

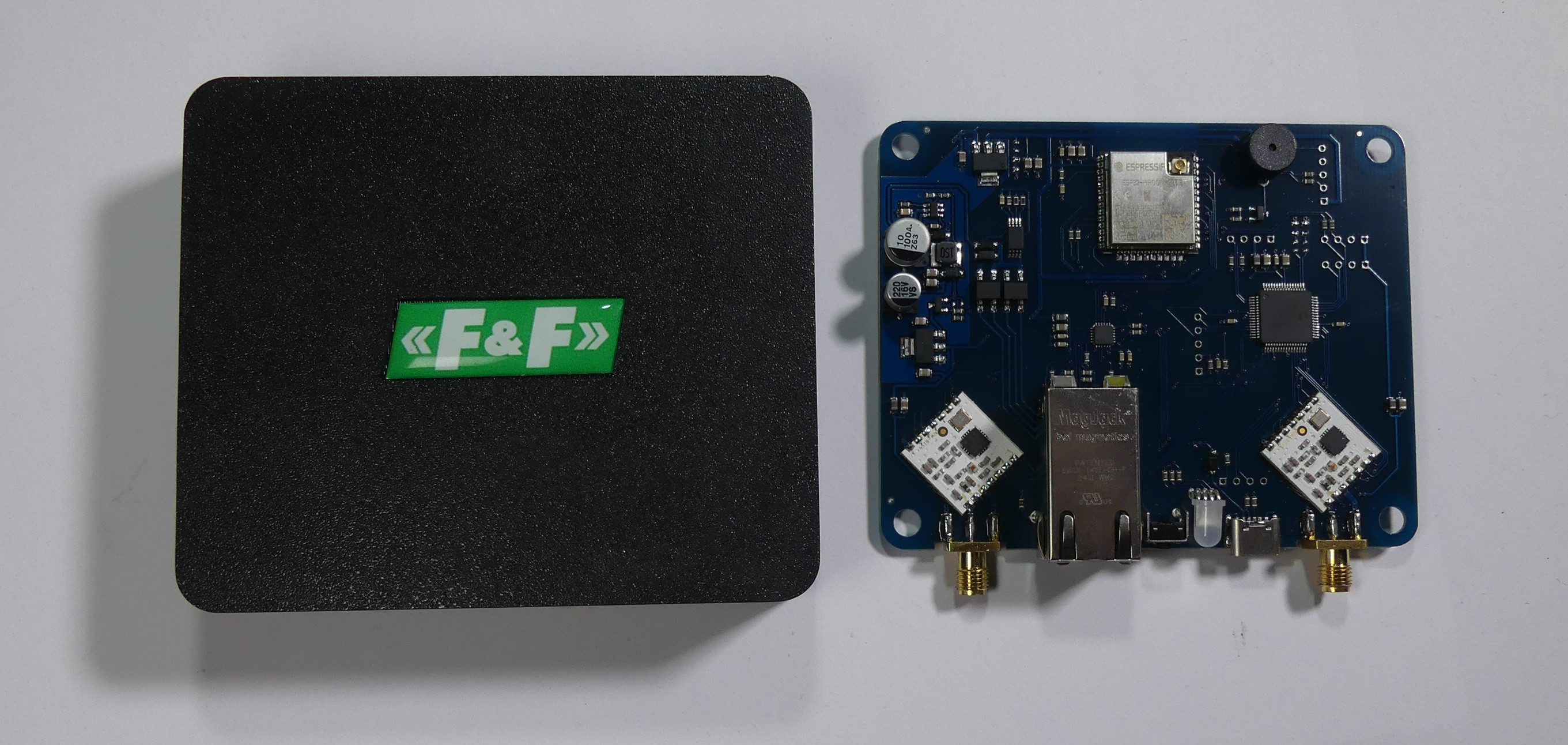

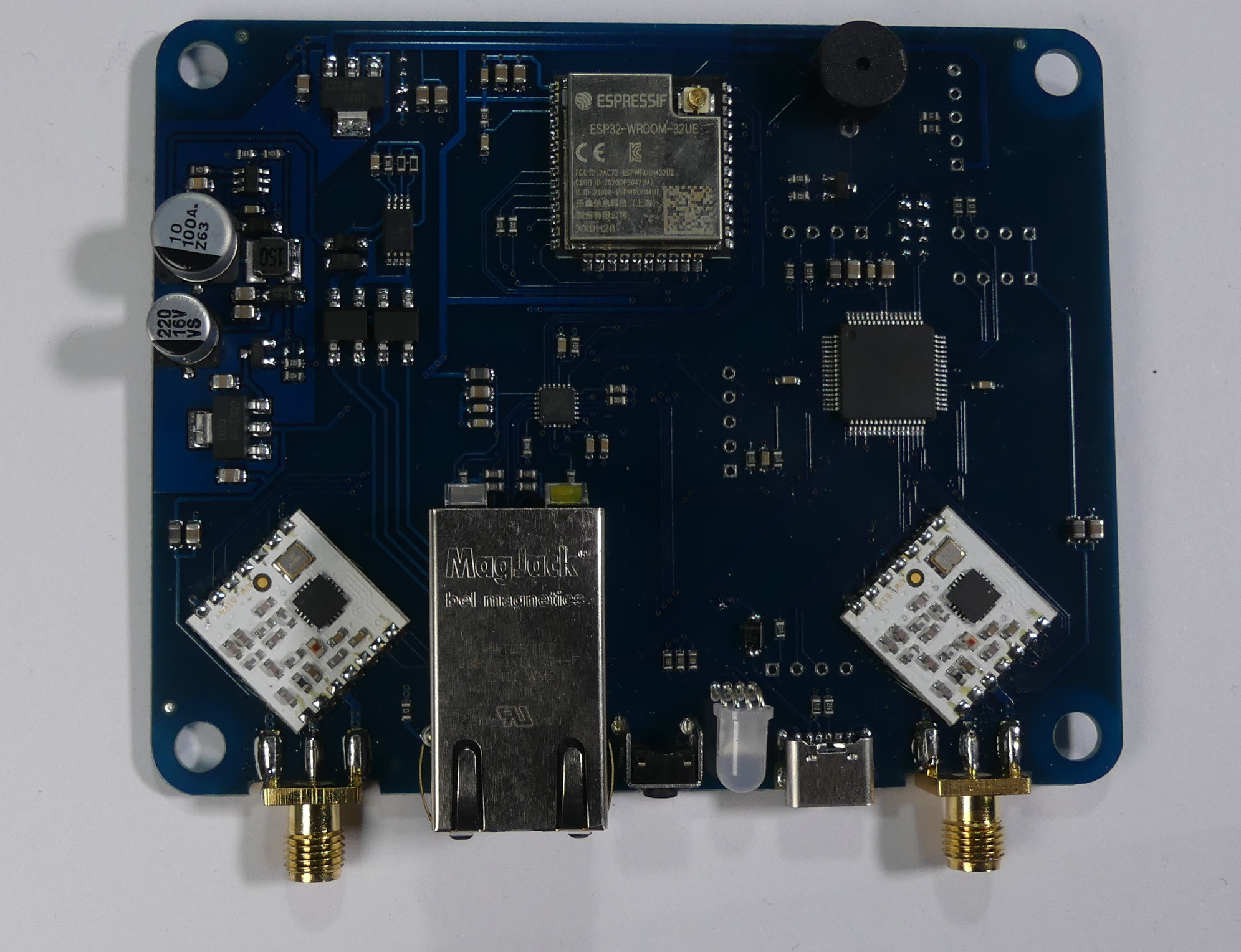

Wewnątrz bramki znajdują się dwa niezależne moduły radiowe.
Moduły radiowe to projekt F&F, wykorzystany został układ Si4461. Moduły radiowe komunikują się z mikrokontrolerem Microchip PIC. ESP32 połączony jest z interfejsem Ethernet.
Od momentu nagrania podcastu o F&Home chciałem sprawdzić jak działają urządzenia bezprzewodowe sparowane z bramką. Duży zasięg, komunikacja dwustronna i potwierdzanie komunikatów to mocne strony tego rozwiązania.
Sprawdziłem w praktyce jak działa komunikacja bramki z urządzeniami. Po wysłaniu komendy do urządzenia, widoczne jest jak urządzenie odpowiada potwierdzeniem.

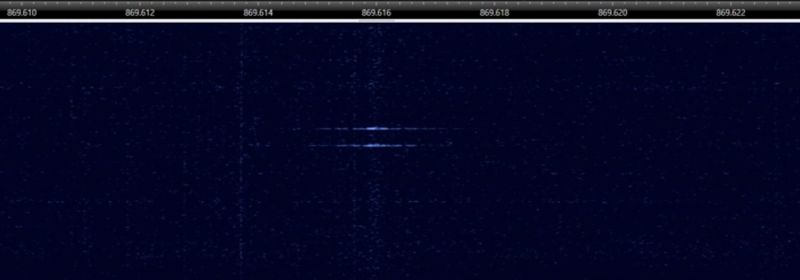

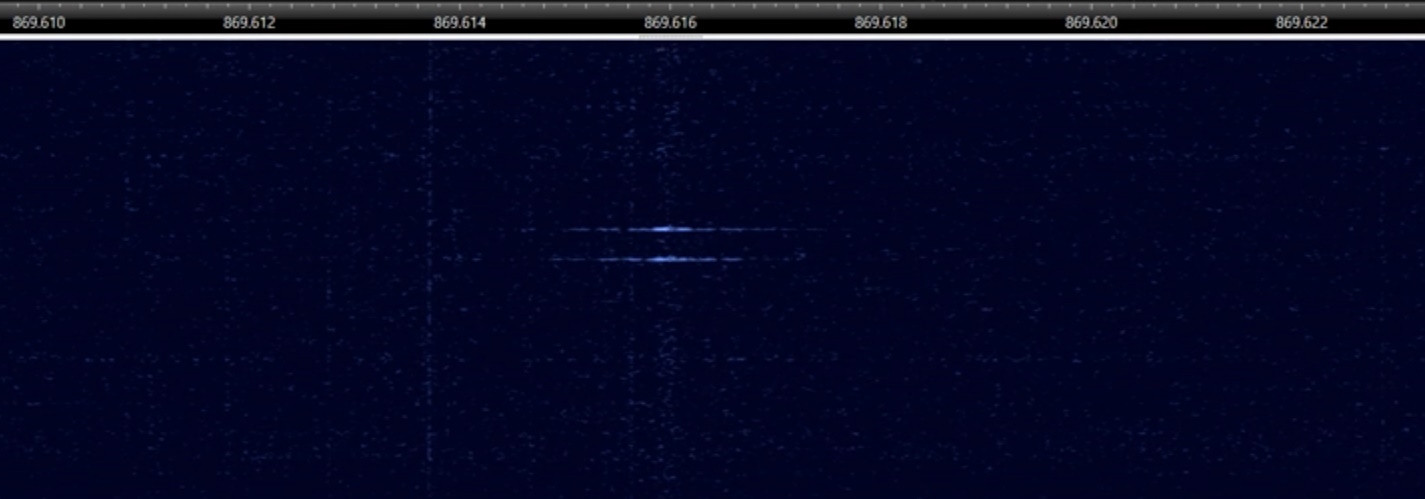

Transmisja przebiega szybko w porównaniu z pilotami czy stacjami pogodowymi, które na spektrogramie generowały dłuższe ślady.

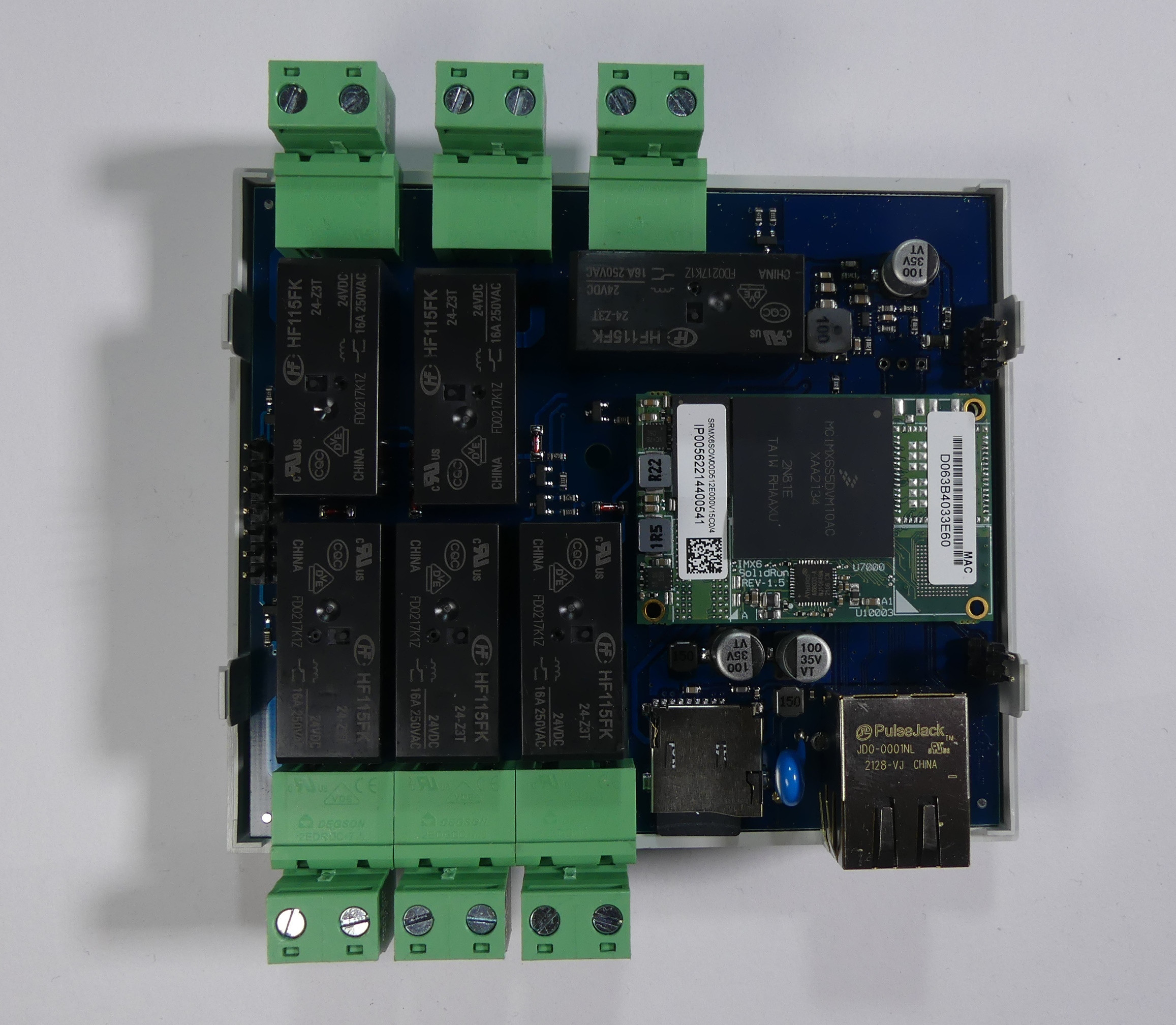

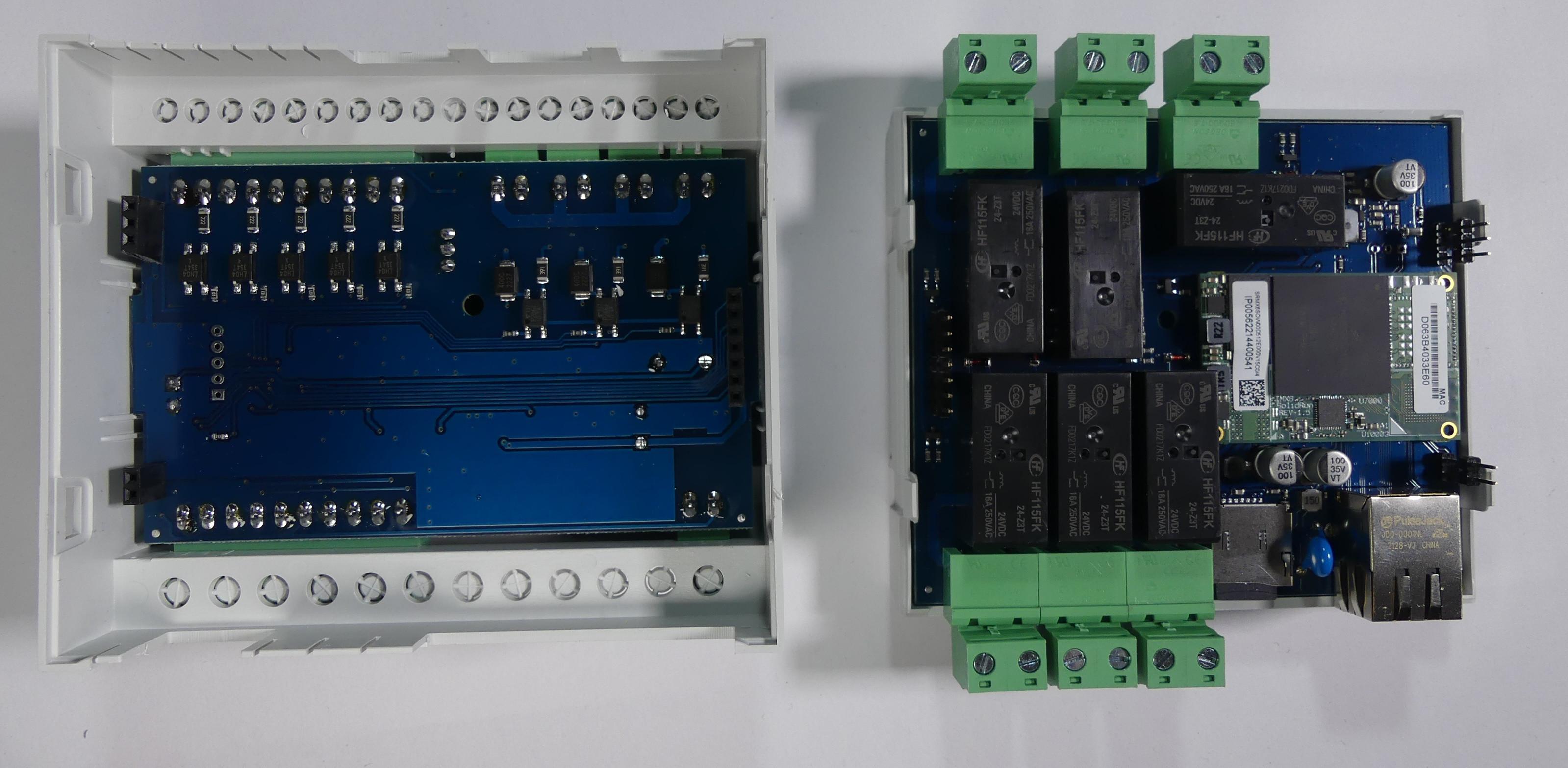

Wewnątrz Mh-Developer-Mini widoczna jest płytka wejść i wyjść oraz płytka z przekaźnikami i systemem na module.
Karta mikro SD znajduje się w slocie.
Jak oceniacie możliwości F&Home oraz integracji z Satel?
Jakimi możliwościami integracji powinien dysponować system automatyki domowej?
