Jak zrobić wskaźnik wysterowania na 30 diod led o mocy 200W?

dj_zibi 10 Maj 2005 11:54 24690 35
  • #1 10 Maj 2005 11:54
    dj_zibi
    Poziom 18  

    Jak zrobić wskażnik wysterowania taki by miał koło20-30 diod. I by wytrzymywał koło 200W. Proszę o pomoc

    0 29
  • #2 10 Maj 2005 14:20
    MBB
    Poziom 18  

    Witam
    Jest kilka sposobów, jeden to podłaczyć kaskadowo 2 UAA170/180. Pozwala to na otrzymanie wskaźnika do 30 LED. Aplikacje sa na kartach katalogowych. Były też specjalizowane układy chyba Siemensa z serii U.... Opisane w książce Układy scalone w sprzęcie elektroakustycznym wydanym w Bibliotece Radioelektronika.
    Marek WS503

    0
  • #3 11 Maj 2005 20:45
    dj_zibi
    Poziom 18  

    A możecie konkretniej gdzie to jest mogę gdzie to znalesć. Bo nie mam neostrady i cięzko mi coś szukac.

    0
  • #4 11 Maj 2005 20:50
    dymek
    Poziom 27  

    można tez na tranzystorach sporo schematów na elektrodzie wlaściwie na tranzystorach można ciągnać takie coś nawet do dowolnej ilości diod.
    był schemat w dziale audio na stronie głównej na stronie drugiej wystarczy poszukać.Przerobić to na 30 diod nietrudno.
    a po co ci aż na tyle diod?? tosz to pół stołu zajmie.

    0
  • #5 12 Maj 2005 08:48
    dj_zibi
    Poziom 18  

    podajcie coś konkretnie na temat tych układów. słyszałem, że na tranzystorach można robić takie wskażniki, ale wtedy jest bardzo mały próg mocowy pomiędzy jedną a drugą diodą co w efekcie daje złudzenie jakby zapalały się niemal jednocześnie. prawda to?

    0
  • #6 12 Maj 2005 14:18
    dymek
    Poziom 27  

    Nie prawda znaczy zalezy jaki spadek pomiedzy kazda dioda ale np w radmorze 5412 nie jest tak chociaz wskaznik jest czuly powiedz konkretnie do czego ci to potrzebne przedwzmacniacz mikser czy co to ci podpowiem.

    0
  • #8 12 Maj 2005 20:49
    dj_zibi
    Poziom 18  

    haha ten na 18 już mam chcę by był jak najtańszy mogre go dać gdzie chcę jak wam i lepiej pasuje jak jest naj prościej.

    0
  • #9 12 Maj 2005 20:54
    Błażej
    VIP Zasłużony dla elektroda

    Cytat:
    haha ten na 18 już mam chcę by był jak najtańszy mogre go dać gdzie chcę jak wam i lepiej pasuje jak jest naj prościej.

    Że co proszę?????

    0
  • #11 12 Maj 2005 21:06
    neon!!!
    Poziom 12  

    2/99ELOKTRONIK w tym numeże był też jakiś wzkaznik wysterowania-bardzo dokładny

    0
  • #12 15 Maj 2005 01:28
    dj_zibi
    Poziom 18  

    ale mówiłem taki koło25-60 led może być do preampa moze do koncówki gdzie najłatwiej. pomożecie?

    0
  • #13 15 Maj 2005 08:17
    5520
    Poziom 10  

    dj_zibi napisał:
    ale mówiłem taki koło25-60 led może być do preampa moze do koncówki gdzie najłatwiej. pomożecie?


    Ja sobie zrobiłem cos takiego tylko że na 8 diod i zasilane z 12V
    I jak testowałem na generatorze (bo wzmacniacz dopiero składam) działało bardzo dobrze...
    Wydaje mi sie że można rozbudować ten układ do dowolnej ilości diod... (skrytykujcie mnie jeśli jestem w błedzie)
    Tylko musisz pamiętać o jednej rzeczy - pierwsza diodka zapala sie przy napięciu ok 1,2V a każda następna co 0.6V więc pełne zaświecenie takiej 30-diodowej linijki osiągniesz przy amplitudzie na wyjściu wzmacniacza ok. 20V (czyli przy 4Ω głośniku - będzie to w momencie - gdy wzmacniacz osiągnie moc ok 80W ) Jednka zakres ten możesz rozszerzyć do wspomnianych 200W - wystarczy dać potencjometr - na wejściu układu - i odpowiednio wyregulować. Aha - wszytskie tranzystory to BC547.
    Koszt części do jednej takiej linijki to ok 15 - 17 zł (jeśli jesteś z Warszawy lub okolic - odezwij sie do mnie na priv to Ci podam namiary gdzie co kupić zeby wyszło jaknajtaniej)

    A tak przy okazji - jak to jest - żeby coś takiego dobrze pokazywało trzeba podać sygnał bezpośrednio z wyjścia wzmacniacza czy przez mostek Graetz'a ??

    P.S. Przoszę tych bardziej zorientowanych o komentarz - czy to co mówię - ma sens

    0
  • #14 15 Maj 2005 12:43
    dj_zibi
    Poziom 18  

    sorki mi chodzi o cos koło 25-30(a nie 60) led macie jakies schematy?

    0
  • #15 15 Maj 2005 13:53
    5520
    Poziom 10  

    dj_zibi napisał:
    sorki mi chodzi o cos koło 25-30(a nie 60) led macie jakies schematy?


    Powyżej rzuciłem układ - wprawdzie ten na rysunku jest na 10 ale wydaje mi sie zę bez problemów można go wydłużyć do 30. Tylko nie wiem czy nie tzreba by zastosować innego tranzystora na wejściu niż BC547 - ale to już niech bardziej obeznani się wypowiedzą

    Pozdrawiam
    Piotr Z

    0
  • #16 15 Maj 2005 14:11
    darkfenriz
    Poziom 21  

    5520
    ten układ jest OK. wystarczy napięcie za graetzem 'podnieść' o jakiś 1V a diodki użyć Shottky'ego lub nawet germanki a będzie można 'upchać' więcej LEDek.

    0
  • #17 15 Maj 2005 18:46
    dj_zibi
    Poziom 18  

    a możesz dokładnie opisać co zrobić może na priv?

    0
  • #18 02 Gru 2006 12:48
    miszkoo
    Poziom 28  

    Panowie ja też potrzebuje taki wskażniczek tylko że dokładny i do mixera bo aktuamnie renontuje i chciałem mu coś tam wstawić myśle że taki na 16-26 led pskojnie mi wystarczy ważne żeby ten próg 0 był dokładnie ustawiony żebym wiedział kiedy z mixera wychodzi mi sygnał przesterowany a cha i żeby miał dobrze podziałke kiedy bede miał - 20 db to -20 db a nie -30db bo to jest dla mnie ważne to nie ma być ozdoba tylko pomoc aha i ten wskażnik ma być stere no ale najwyżej zrobi się dwa takie same na każdy kanał

    Aha i jeszcze jakieś wskaźniczki na każdy kanał a mam 12 kanałów
    nie wiem na każdym kanele to wystarczył by po 5-6 led tylko znowy rozbuja się o dokładność albo na jakiś analogowych wskaźniczkach nie dużych najlepiej okrągłych takich jak w maransie

    0
  • #19 02 Gru 2006 12:54
    Dar.El
    Poziom 40  

    Witam
    Na większą ilość LED potrzebne są bardzo precyzyjne układy prostownika liniowego i logarytmujące, inaczej będzie to tylko atrapa (bajer). Można zrobić na uP ATMega8 z dodatkową diodą sygnalizującą przesterowanie, przetwornik z rozdzielczością 10 bitów starczyłby do zakresu -24dB do +6dB. Robiąc to na uP można połączyć pokazywanie wartości szczytowej z średnią.

    0
  • #20 02 Gru 2006 13:04
    miszkoo
    Poziom 28  

    o widze że się rozumiemy tylko jak byś kolago opisał dokładniej bo zilono mi
    i taki ukłąd muwisz był by w miarę dokładny

    aha no i ile było by tam led

    0
  • #21 02 Gru 2006 13:46
    Dar.El
    Poziom 40  

    To nie takie proste. Na wejściu trzeba zrobić prostownik liniowy a na wyjściu wzmacniacze prądowe, albo kupić diody super jasne i ograniczyć prąd do możliwości ATMega8. Czym więcej diod tym większy prąd potrzebny, można nawet 64 diody LED podłączyć ale wtedy potrzebne są wzmacniacze prądowe (tranzystory). Napisanie programu to też trochę zabawy, więc pomysł jest dobry ale trudny w realizacji.

    0
  • #22 02 Gru 2006 17:50
    miszkoo
    Poziom 28  

    szkoda a może ktoś ma jakiś prostrzy pomysł nie no może przesadziłem z tą dokłądnościa no to musi być w miarę dokładne coś takiego jak nają w średniej klasy sprzęcie estratowym może jakiś schemat mixera nie wiem jakiegoś ldm albo nie wiem

    0
  • #23 02 Gru 2006 18:13
    Dar.El
    Poziom 40  

    Jakby znalazło się z 10 osób chętnych zrobić coś takiego to mógłbym zaprojektować i zrobić takie wskaźniki. Chodzi o koszt zakupu elementów i zrobienia płytek, tylko w hurcie opłaca się załatwiać. Potrzebne by było omówienie kształtu ułożenia jak i liczebności LED oraz czy ma być stereo czy mono.

    0
  • #24 03 Gru 2006 23:29
    miszkoo
    Poziom 28  

    no spoko tylko caka była by tego cena jedenj sztuki stereo powiedzmy wiesz tak orientacyjnie 20zł 50zł 100zł 200zł

    0
  • #25 04 Gru 2006 17:07
    Dar.El
    Poziom 40  

    Witam
    Myślę że powinna cena nie przekroczyć 40zł za stereofoniczny wskaźnik na 2x24 LED. Być może koszt byłby mniejszy, zależy to głównie od ilości chętnych.

    0
  • #27 26 Lis 2007 10:36
    żarówka rtęciowa
    Poziom 36  

    Musisz zastosować kondensator separujący i odpowiednio wyliczony dzielnik napięcia. Bez kondensatora wskaźnik by świecił bez wysterowania, dlatego że jest to wzmacniacz mostkowy i na wyjściu występuje składowa stała względem masy.

    0
  • #29 12 Sty 2008 10:36
    rafx205
    Poziom 18  

    neon!!! napisał:
    albo coś takiego

    mam 3 pytania do tego schematu :
    1. czy ten wskaznik podpina sie do zasilania jakiegos czy od razu do kolumny??
    2. czy mozna dac do tego schematu mniej diod nie 16 tylko np.10 jesli tak to jak??
    3. czy mozna do 1 wskaznika podlaczyc 2 kolumny??

    0
  • #30 29 Wrz 2008 19:19
    elektronik-adam
    Poziom 11  

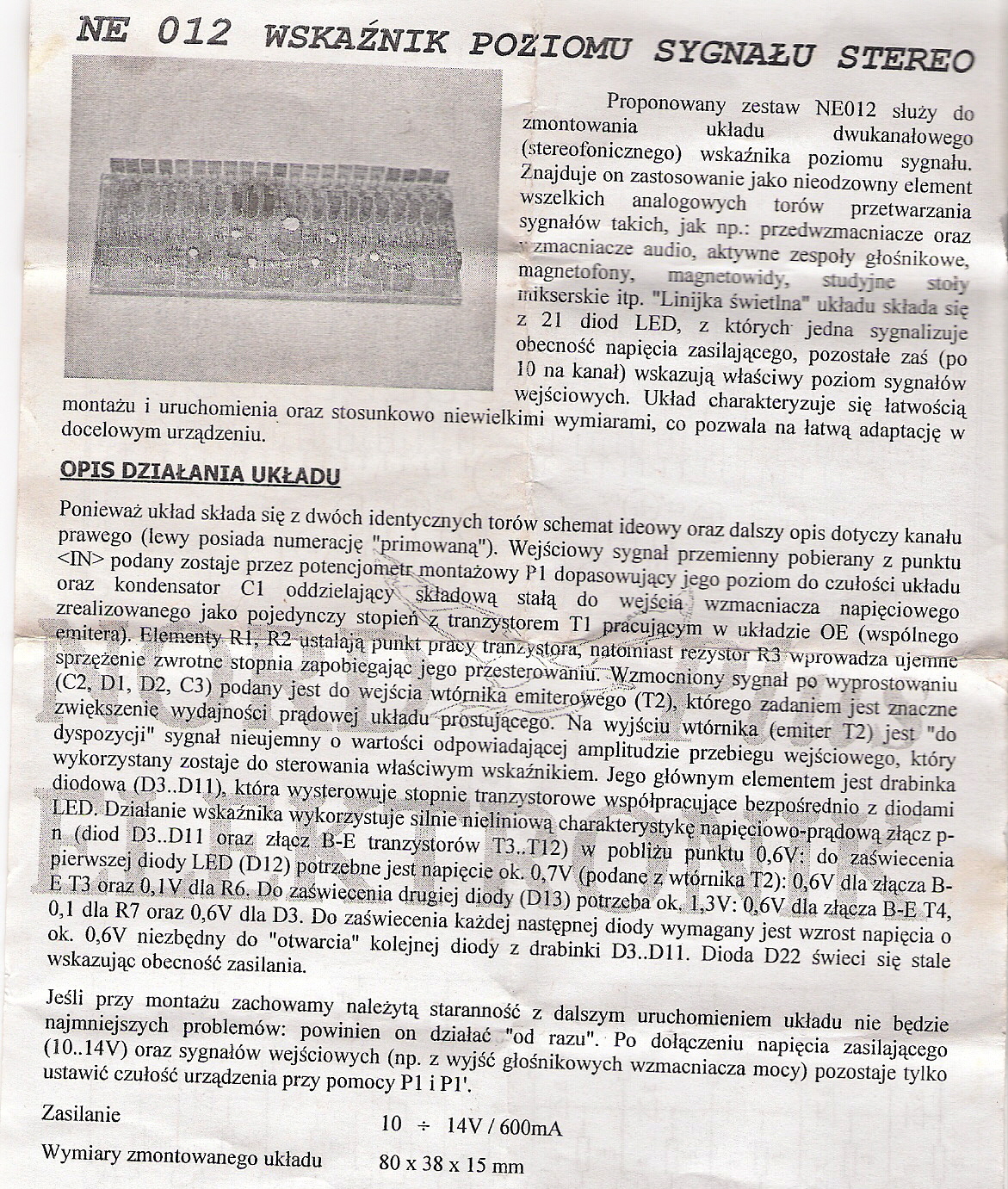

    ja wam pomogę ;] znalazłem gdzieś schemat i opis wskaźnika wysterowania stereo z kitu nord elektronika ne012 i zamieszczam zeskanowane tutaj
    Jak zrobić wskaźnik wysterowania na 30 diod led o mocy 200W?
    Jak zrobić wskaźnik wysterowania na 30 diod led o mocy 200W?
    R6-R15 = 4,7kΩ
    R16-R25 = 300Ω
    T1-T12 = BC238
    D1-D11 = 1N4148
    D12-D17 = LED zielone
    D18-D22 = LED czerwone

    0
