Jak podłączyć rozłącznik 3 biegunowy do silnika trójfazowego w kompresorze?

Witam
Mam od teścia kompresor który dostałem w zasadzie za darmo ,tylko że do lekkiego zrobienia
Teoretycznie wszystko sprawne wg zapewnień ale to zobaczymy
Kompresor jest zasilany silnikiem trójfazowym
Do zrobienia na dzień dobry mam włącznik ,gdyż stary rozleciał się
Znalazłem w domu nowy rozłącznik 3 biegunowy
Jednak w jaki sposób podłączyć przewody do niego ?

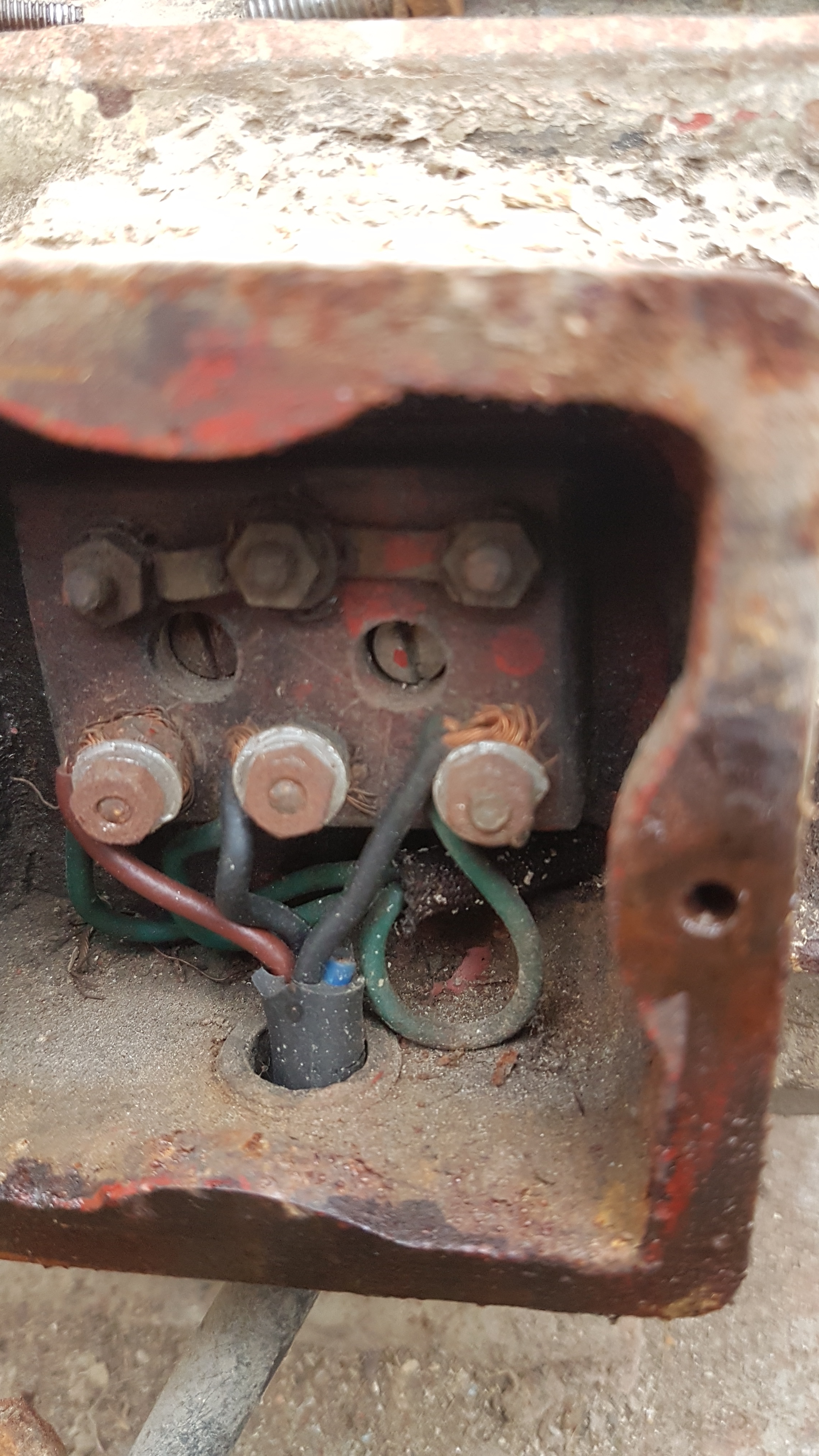

Zaczynając od samego silnika to jest on podłączony w ten sposób

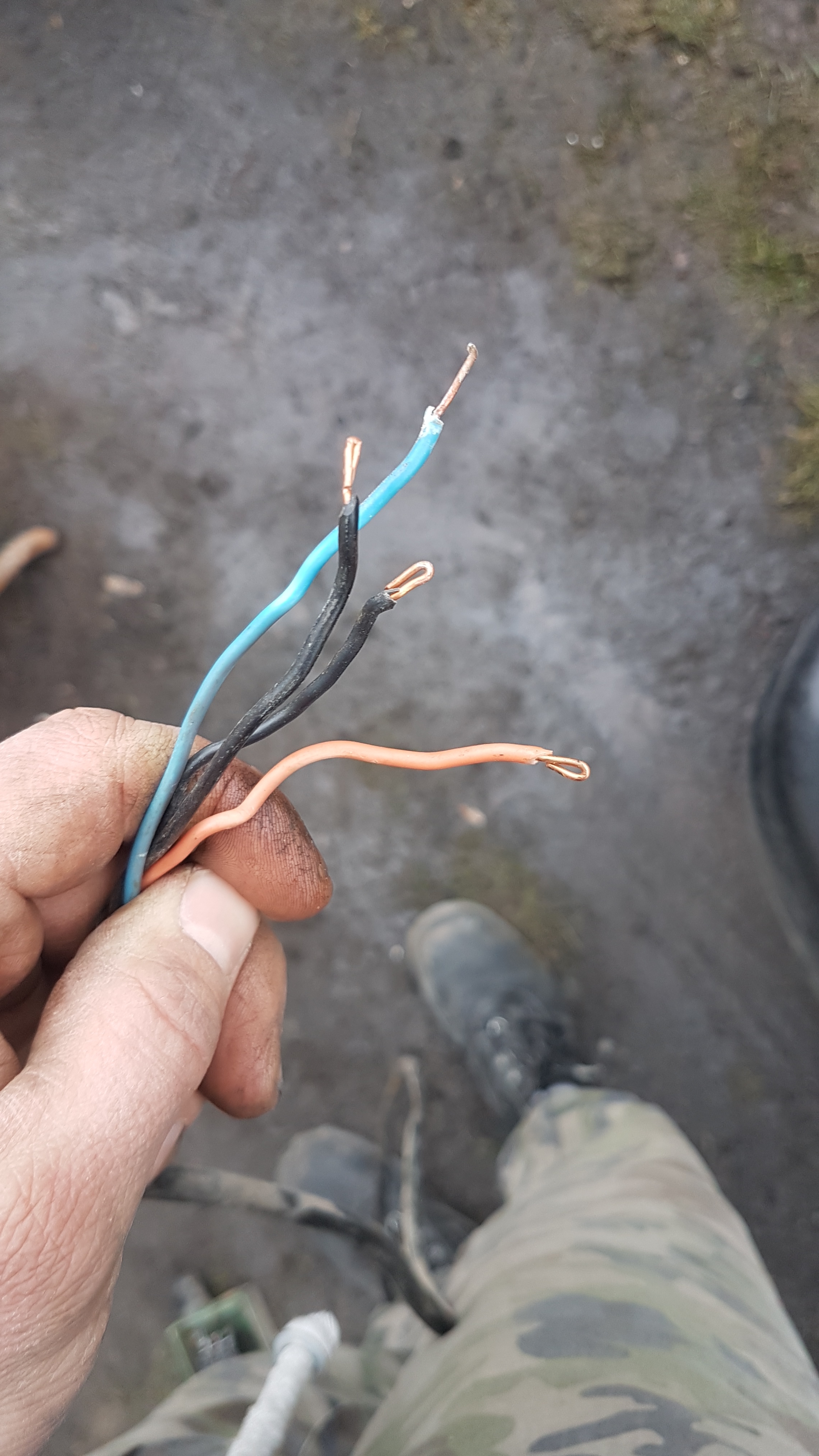

Przewód który wchodzi do wyłącznika od strony silnika wygląda tak

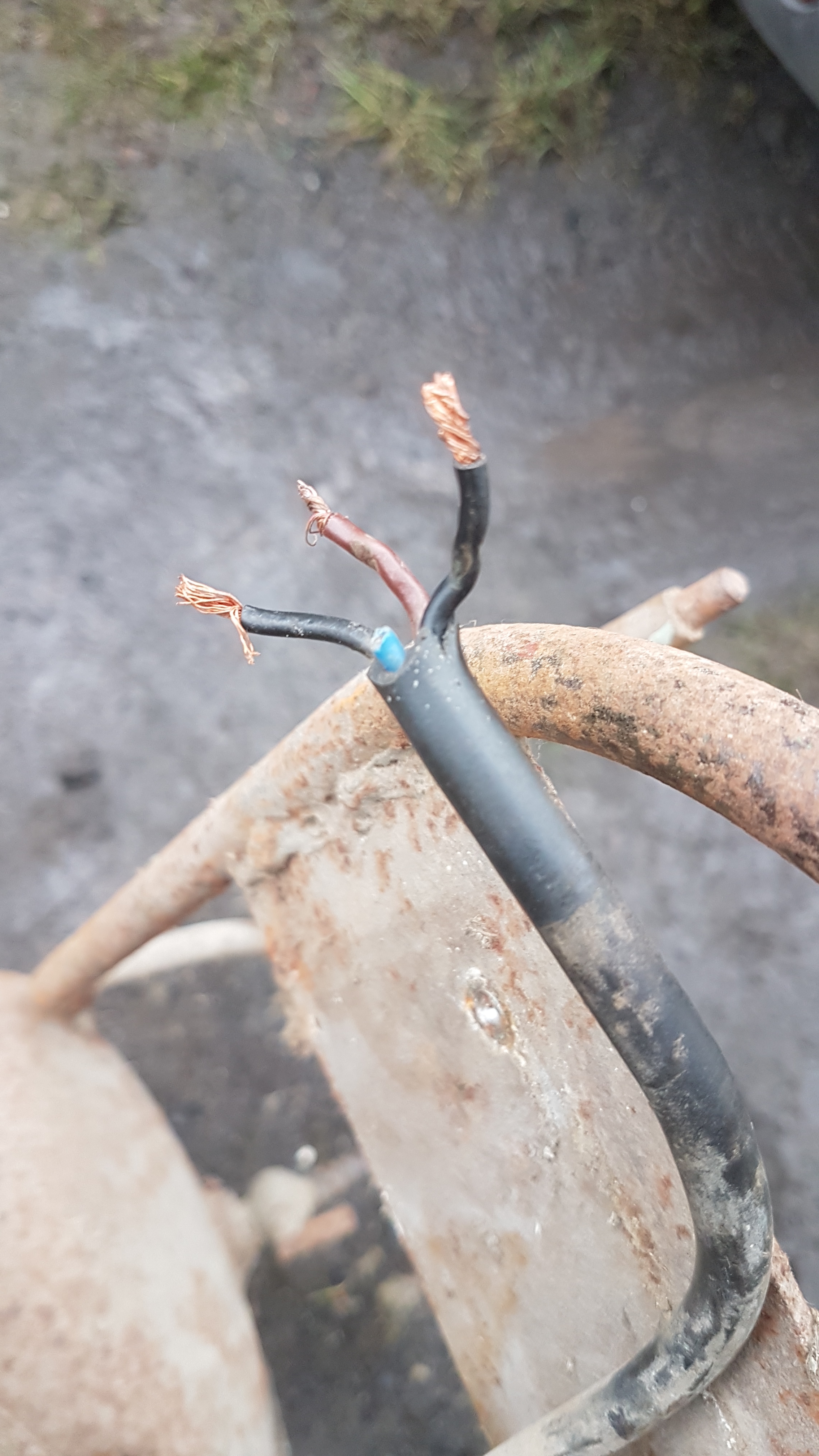

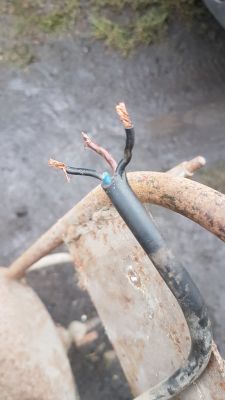

Natomiast przewód od wtyczki do zasilania 3 fazowego wygląda następująco


Do gniazda trójfazowego w domu dochodzą przewody
L1 , L2 , L3 oraz N
Pozdrawiam

Podłączenie silnika wygląda na gwiazdę i zazwyczaj do 4 kW tak będzie. Potrzebny Ci zwykły włącznik na raz, najlepiej jakiś przeciążeniowy z ustawianym amperażem. (Nawet prawo lewo się nada, ale trzeba pamiętać w którą stronę włączyć i nie ma zabezpieczenia). Potrzebny też wyłącznik ciśnieniowy, wyłączy silnik po osiągnięciu odpowiedniego ciśnienia. I na pewno podłącz zero (N) na masę bo przy silniku tego nie widać! Obroty oczywiście najlepiej ustawisz doświadczalnie - jak potrzeba zamiana dwóch kabelków.

No tak ,przewód N ,był ucięty ,na chwilę obecną jest już podłączony przy silniku , jeśli chodzi o sam włącznik to jaki najlepiej wybrać ? Jadę właśnie do Castorama i mogę coś wybrać ,jednak który byłby odpowiedni ?

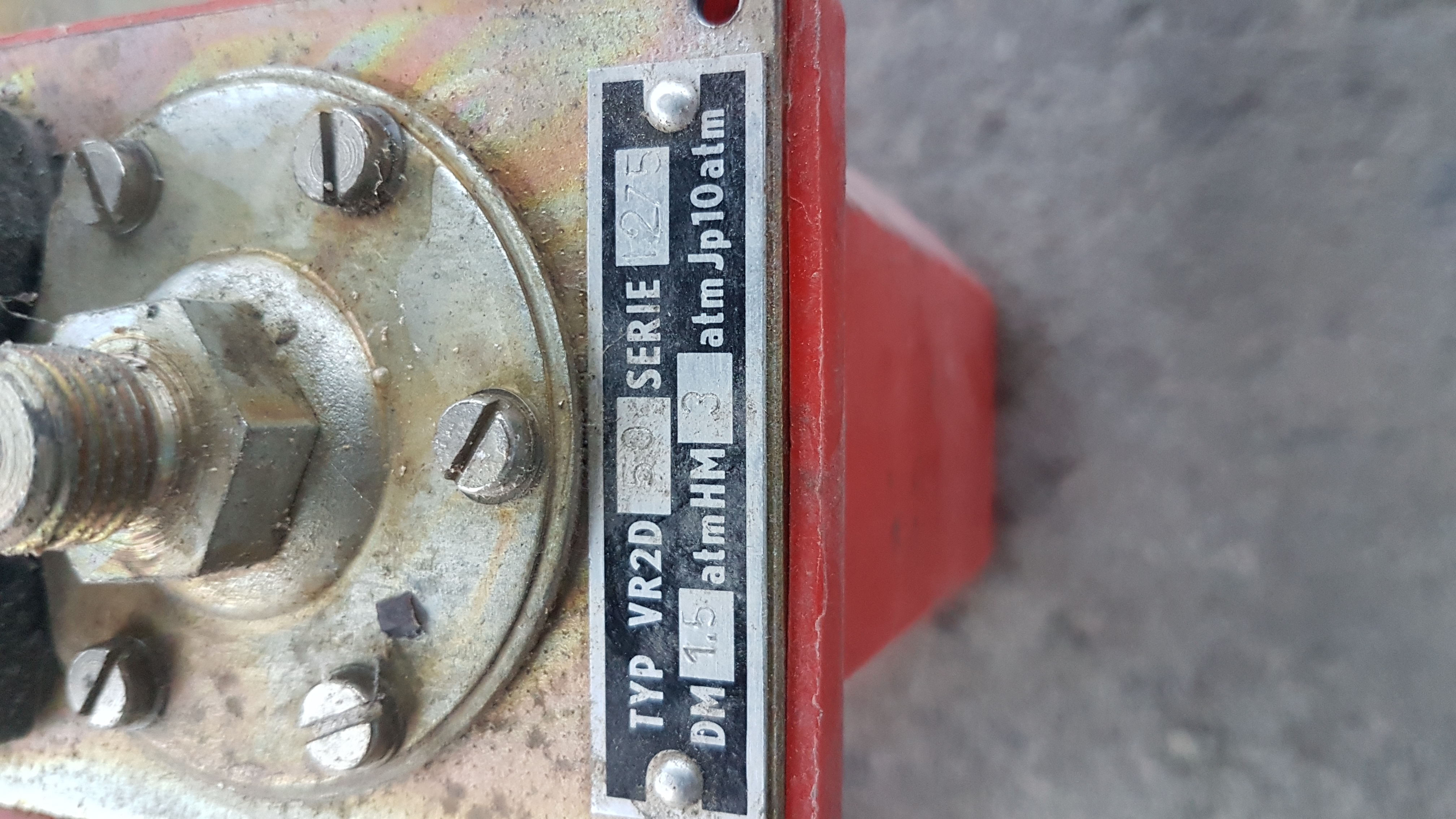

Wyłącznik ciśnieniowy mam w domu również jakiś czeski , jedynie samego manmetru mi brak ,czyli ten rozłącznik się nie nada ?

Baca1988 napisał:

L1 , L2 , L3 oraz N

Jesteś pewien, że jest to N? Bo jak dla mnie jest to przewód PE, tylko oznaczony błędną barwą.

Obawiam się, że ten wyłącznik ciśnieniowy do sprężarki się nie nada bo wygląda mi na to, że jest to wyłącznik od hydroforu więc ma zbyt mały zakres ciśnień.
Po drugie nie wiemy jak wyglądają styki tego wyłącznika ciśnieniowego i czy może on rozłączać prądy robocze, czy też musisz jeszcze dodatkowo zastosować jakiś stycznik.

wpisz sobie w wyszukiwarce:
Wyłącznik silnikowy z zabezpieczeniem termicznym LMS
i
włącznik ciśnieniowy hydrofor
W mojej samoróbce takie dwa pracują od ponad 20 lat.
Ciśnieniowy jest z Grudziądza, mają różne wykonania aż do 11 barów - atmosfer, 1,1 MPa.
Szukaj czegoś podobnego.
