[Rozwiązano] Jak zmieniać nastawy pokrętłem enkodera? Efekt gitarowy na układzie FV1.

Popełniłem efekt gitarowy na układzie FV1. Chciałbym zmieniać nastawy nie za pomocą przełączników mechanicznych, ale pokrętłem enkodera.
Zaznaczam, że w materii enkoderów jestem bardziej zielony jak zielony

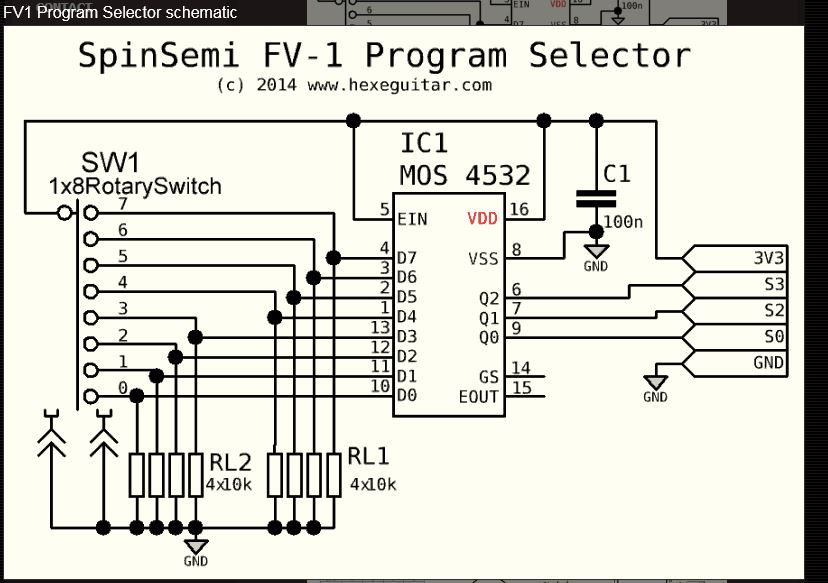

W sieci znalazłem schemacik. Czy można to zrealizować np na dostępnym 74HC148 albo HCS200 ? Byłbym Kolegom niezmiernie wdzięczny za kompletny schemacik.

anszun napisał:

Czy można to zrealizować np na dostępnym 74HC148 albo HCS200

Do użycia HC148 i tak potrzebujesz przełącznika 1 z 8 ( enkodera) . HCS200 to enkoder zdalnego sterowania, i nie widzę sensu stosowania go w tym projekcie.
Można użyć mechanicznego enkodera obrotowego binarnego, lub zastosować licznik binarny UP/DN w serii 74XXX , 40XXX.
W opcji z licznikiem będą dwa przyciski w górę/w dół. Dokładasz dekoder z wyświetlaczem i masz info o numerze programu.

To byłoby super "zastosować licznik binarny UP/DN w serii 74XXX , 40XXX.
W opcji z licznikiem będą dwa przyciski w górę/w dół. Dokładasz dekoder z wyświetlaczem i masz info o numerze programu." ,ale jak pisałem jestem w tym temacie zielony i bez schematu nie ruszę

Ile tych opcji potrzebujesz?

Potrzebuję 7

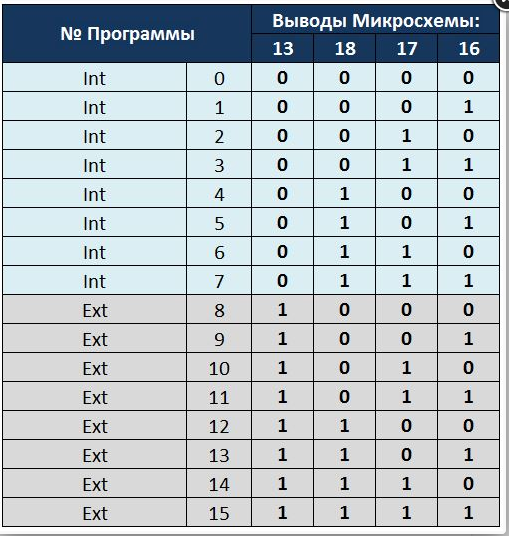

Układ obsługują trzy niezależne włączniki w różnych kombinacjach ( jak na obrazku).

Kurczę, najprościej chyba byłoby tu użyć jakiegoś Attiny13, albo coś w tym stylu. Trzy wyjścia, dwa wejścia (no, może trzy, wtedy odrobinę większy Attiny). Piszesz sobie takie zachowanie, o jakie ci dokładnie chodzi i powinno grać. Zaletą jest możliwość zmiany zachowań w sposób wyłącznie programowy. Z tego, co pamiętam, używałem kiedyś 4520 sterującego 4052 w układzie sterowania sygnałem generatora...

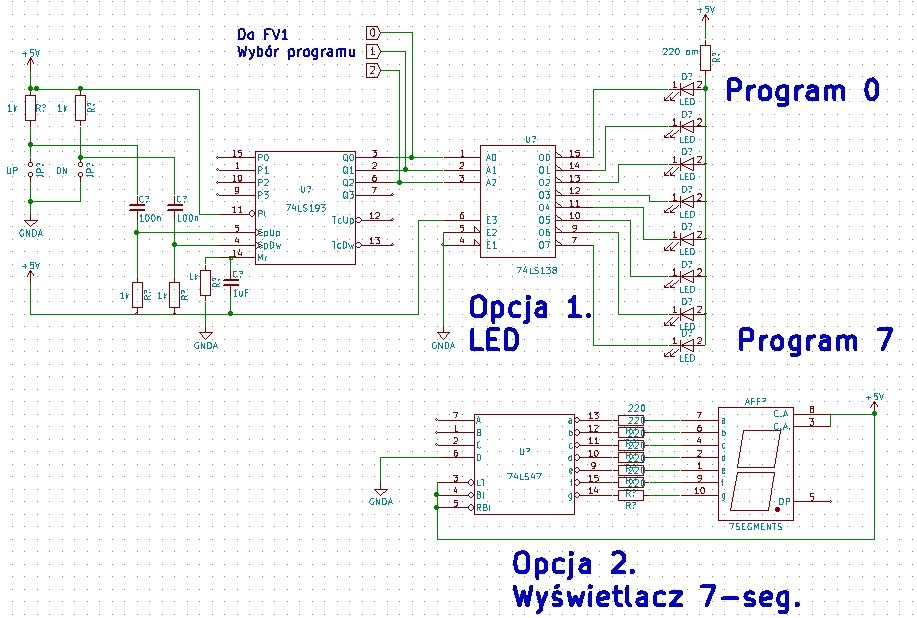

Proste jak drut.



Po włączeniu zasilania start od pozycji "0"..
Trochę ciężko mi rysować jedną ręką na laptopie.

yogi009 daruj procki.

Super, dziękuję, o to mi chodziło. Teraz mogę zabrać się za przeanalizowanie i wykonanie praktyczne.

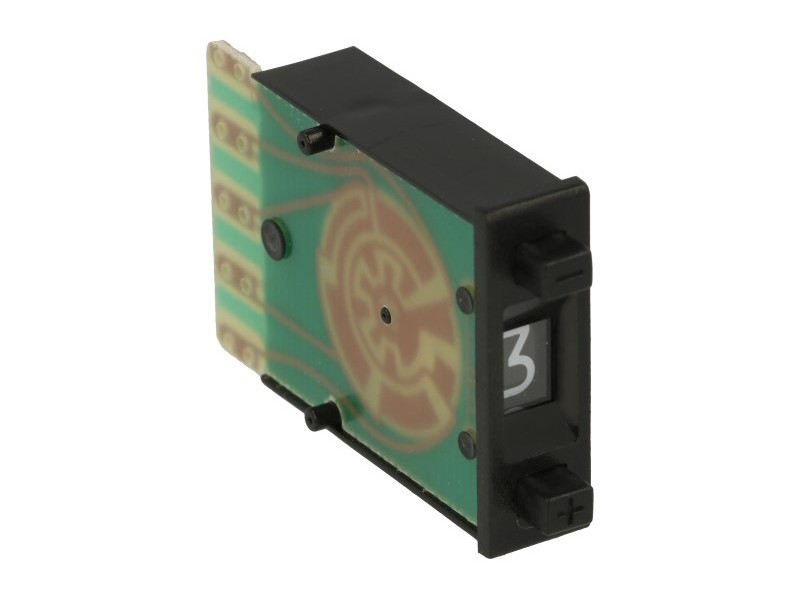

A brałeś pod uwagę gotowe mechaniczne rozwiąznia?

Jarek, pisałem o tym:

arturavs napisał:

Można użyć mechanicznego enkodera obrotowego binarnego

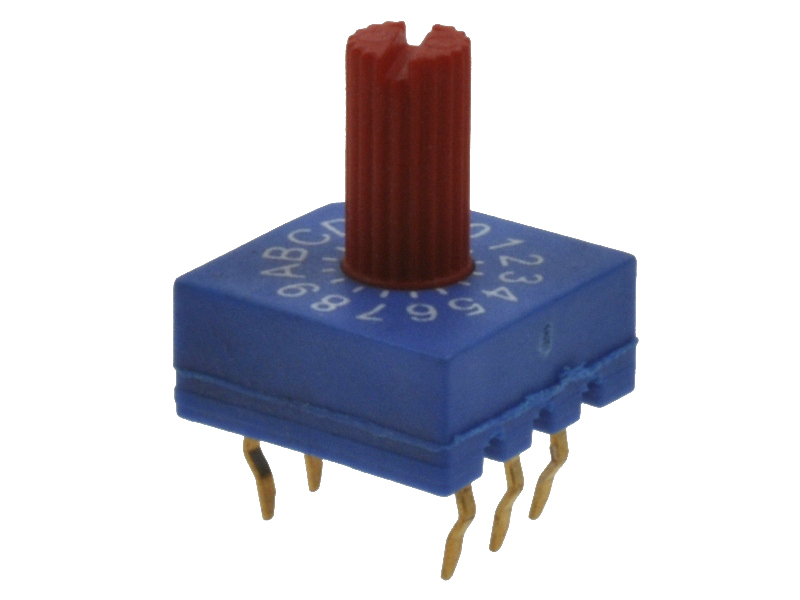

Nawet mam gdzieś w "przydasiach" taki z normalną ośką jak w potencjometrze.

To też byłoby super. Nie znam jednak tego rozwiązania. FV1 jest sterowany za pomocą trzech styków we wszystkich możliwych kombinacjach. Czy taki enkoder sobie poradzi... no i jak to podłączyć bo nie mam pojęcia jak to działa.
Kolego arturavs, układzik zbudowałem, ale działa chaotycznie. Zablokowałem zasilanie 193 kondensatorem, wiszące nóżki połączyłem z masą i po kilku obiegach sygnalizuje działanie kolejnymi diodami, ale tylko w jedną stronę, druga jest dziełem przypadku. To w zasadzie wystarczy bo wraca do początku i można wybierać od nowa. DoFV1 jeszcze nie łaczyłem. Wydaje mi się, że to sprawa jakiegoś odsprzęgania. Czy są na to sprawdzone sposoby ?

anszun napisał:

wiszące nóżki połączyłem z masą

7,12,13 też? Jeśli tak, to błąd. To są wyjścia, i jako takie mają "wisieć".
9,10,1,15, to wejścia programujące. Tu niewykorzystane, więc albo do masy, albo VCC.

anszun napisał:

działa chaotycznie

Zimny lut, zwarcie. Lub uszkodzony 193.
To nie ma prawa "nie działać".

anszun napisał:

Zablokowałem zasilanie 193 kondensatorem

Wskazane, aczkolwiek tu licznik pracuje statycznie. Nie zaszkodzi.
Jakiej serii dałeś układy? Zwykłe, LS, HC,HCT ?

No i słusznie Ten układ jest tak prosty, że musi działać, ale.... bez zastosowania przerzutnika Schmitta na wejściu, potrafi szaleć. Teraz pracuje bardzo stabilnie.
