Jak zbudować prostą cewkę Tesli SSTC?

Witam jestem początkujący i chciałbym zbudować prostym cekwke tesli sstc
Może coś na ne555. Jeśli macie dawajcie jakieś propozycje i schematy

Proponuję użycie google i słownika ortograficznego, ewentualnie opcji "pisownia" w edytorze postu.
Schematów do znalezienia jest mnóstwo.
Pomijając - jak jesteś początkujący, nie bierz się za cewkę Tesli. Występują tam napięcia i prądy zagrażające zdrowiu i życiu. Nie warto.

Coś takiego?


Najprostszy generator WN można zrobić na trafo powielaczu
Tu poszukaj:
https://www.google.com/search?q=trafopowielac...ECBIQAw&biw=1920&bih=937#imgrc=DSca_4W2hNkXtM

Kolego, a co to jest SSTC?
Solid State Tesla Coil - cewka Tesli oparta na elementach półprzewodnikowych.
Ale raczej odwodziłbym autora od budowania cewki Tesli obecnym poziomie wiedzy - zwłaszcza, że wszystkie szukane informacje można bez problemu znaleźć na forum, temat cewki Tesli ciągle wraca.
Trafopowielacz nie nadaje się do cewki Tesli.
Jeżeli kolega autor zna angielski:
https://www.ijsr.net/archive/v5i10/ART20162613.pdf

Jeżeli nie - proszę o odrobinę własnej inwencji, poszukanie na forum, znalezienie schematów i dopiero wtedy ewentualne pytania związane z nimi.

https://www.youtube.com/watch?v=2N3ZH4ieLSI&ab_channel=ArturPetrzak

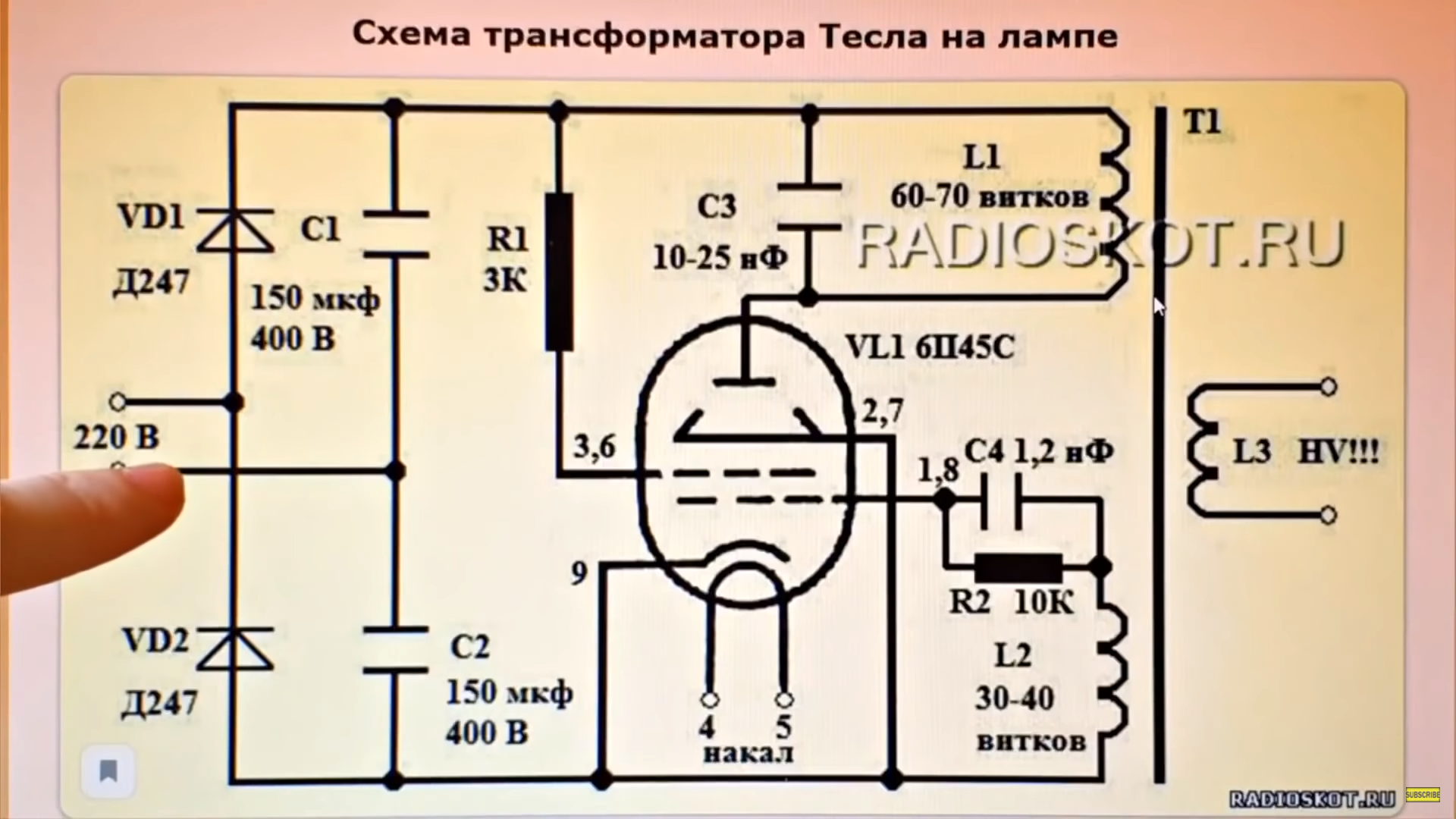

O coś takiego chodzi?

AVE...

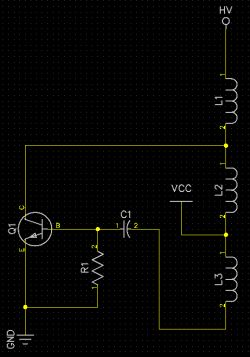

Swego czasu wpadłem na pomysł przerobienia VTTC na SSTC, i rozrysowałem taki koncept - nie złożyłem tego jeszcze bo nie miałem czasu, ani wielkiego parcia, ale w teorii powinno to działać:



L1 - jedna warstwa zwojów nawijana drutem do 0,1mm, na plastikowej lub tekturowej rurce, długości do 50cm. Na końcu można dać piłeczkę pingpongową oklejoną dokładnie folią aluminiową.
L2 - cewka pierwotna, nawijana drutem 1mm na średnicy przynajmniej dwa razy większej od średnicy rurki. Co do liczby zwojów to liczymy z napięcia zasilania: 0,5-10V/zw. ale nie więcej jak 30zw. i nie mniej niż 5.
L3 - jak L2, 1-5zw, napięcie nie powinno przekraczać dopuszczalnego Vbe tranzystora, ale musi wynieść przynajmniej 2V.
C1 - 330pF - 10nF, wraz z cewkami określa częstotliwość roboczą. Dobrać dla uzyskania najlepszego rezultatu.
R1 - 220-22k - zależy od wzmocnienia tranzystora. Im wyższe wzmocnienie, tym niższa wartość. 10k to dobry punkt startowy.
Q1 - dowolny tranzystor NPN mocy, para Darlingtona z tranzystorem mocy NPN i BC547C, albo para Shiklaiego, gdzie tranzystor mocy jest typu PNP, zaś drugi typu NPN (BC547C na przykład).
Napięcie zasilania teoretycznie nawet i 320VDC, ale ja bym ne startował z wyższym, niż 12V, zwłaszcza że ten układ to koncepcja tylko teoretyczna i nietestowana przeze mnie...

Witam

Urgon napisał:

Napięcie zasilania teoretycznie nawet i 320VDC, ale ja bym nie startował z wyższym, niż 12V, zwłaszcza że ten układ to koncepcja tylko teoretyczna i nietestowana przeze mnie...

Przy zasilaniu wyprostowanym napięciem sieciowym trzeba by zastosować tranzystor na napięcie ponad 1000V, można by dać IGBT zamiast bipolarnego?

AVE...

Można, ale całość będzie pracować z niższą częstotliwością, bo tranzystor będzie "za wolny". Można znaleźć tranzystor bipolarny na 1kV, albo dać dodatkowy obwód gasikowy dla L2, ewentualnie tranzystor MOSFET-N. Ba, danie diody UF4007 równolegle z L2, w kierunku zaporowym do Vcc może już rozwiązać problem i uchronić tranzystor...

żarówka rtęciowa napisał:

Witam

Urgon napisał:

Napięcie zasilania teoretycznie nawet i 320VDC, ale ja bym nie startował z wyższym, niż 12V, zwłaszcza że ten układ to koncepcja tylko teoretyczna i nietestowana przeze mnie...

Przy zasilaniu wyprostowanym napięciem sieciowym trzeba by zastosować tranzystor na napięcie ponad 1000V, można by dać IGBT zamiast bipolarnego?

Witam.
A po co IGBT? Bez problemu można zdobyć jeszcze tranzystory BJT na nawet 1500V stosowane kiedyś w monitorach i TV CRT. Nawet z jakiegoś CRT ze śmietnika można wyjąć.
Pozdrawiam.

AVE...

Można też połączyć tranzystory na niższe napięcie w układ kaskody by zwiększyć maksymalne Vceo. Prościej jednak będzie dać gasik, przy okazji poprawi to sprawność układu...
