Technics - Szukam transformatora do Technics SH GE 70 lub schematu z podaną moc

Dzień dobry, w moje ręce wpadł korektor technics sh ge70 ze stanów. Trafo było na 120v, ale ktoś podłączył pod 220v i został uszkodzony. Czy po takim zabiegu uszkodzeniu ulega tylko transformator? (wyraźnie widać ciemniejsze zwoje) czy jest możliwość uszkodzenia pozostałych elementów?
Na dostępnych schematach w sieci nie mogłem znaleźć nigdzie podanej mocy wychodzącej z transformatora. Chciałbym wstawić tam inny, na 220v, tak aby działało. Bardzo bym prosił o informacje jaki transformator tam umieścić.

Na pewno NIE.
Pytanie jak daleko przedostało się 2 razy wyższe napięcie ...



Od tego zależy co się spaliło ... widzę że org transformator nie miał żadnego zew bezpiecznika.
Pozostaje teraz żmudne wylutowywanie elementów i szukanie.

Najpierw bym go ustawił na poprawne ustawienia i wziął małą żarówkę na 230V (taka tradycyjną) i przez nią podłączył...
Pozostaje pytanie jak on tak długo działał ? na x2
Ale jak zaczynasz od szukania mocy to jest to bardzo złe podejście ...

Na pierwszej stronie - Power Consumption - 11 W.
Czyli transformator 20 - 25 VA.

Ale tu szukanie transformatora to tak trochę od końca w pewnym sensie.
Najpierw bym ustalił co się zjarało, a chłop widzę że za bardzo pojęcia nie ma.

Chyba wszystkie zasilacze stabilizowane. To poszły ich elementy. Dalej może nie?

tam te R701, 702 to często rezystoro bezpieczniki ale one czy zadziałają z tym różnie bywa ...

Dodano po 1 [minuty]:

Może nie może tak co gorsza podwyższone napięcie poszło na FL Display i całe sterowanie procka ... a to mogło się tam bardzo źle skończyć ... o ile coś tego wcześniej napięcia nie zwarło ...

Bywa że bezpiecznik (termik) w transformatorze nie jest rysowany na schematach.
Przecież brak tu bezpiecznika grozi pożarem urządzenia?

ale tu jest raczej problem .... za dużego napięcia na elementach ...

max-bit napisał:

Pozostaje pytanie jak on tak długo działał ? na x2

Nie mam pojęcia, kupiłem za grosze w takim stanie. Na pierwszy rzut poszedł transformator i faktycznie jest spalony, kilkanaście zwojów jest koloru czarnego i na jego obudowie widać fajny rozproszony biały ślad.

max-bit napisał:

Najpierw bym ustalił co się zjarało, a chłop widzę że za bardzo pojęcia nie ma.

ja jestem głównie od kupna i sprzedaży. Moje doświadczenie z naprawami kończy się na wymianie spalonych tranzystorów. W tym wypadku sądziłem że naprawa będzie stosunkowo prosta.

max-bit napisał:

Może nie może tak co gorsza podwyższone napięcie poszło na FL Display i całe sterowanie procka ... a to mogło się tam bardzo źle skończyć ... o ile coś tego wcześniej napięcia nie zwarło ...

wszystkie elementy wyglądają na nienaruszone, po poddaniu ich większym napięciem raczej powinno coś być widoczne. W jaki sposób mogę te elementy sprawdzić?

jozgo napisał:

Przecież brak tu bezpiecznika grozi pożarem urządzenia?

wszystkie elementy wyglądają praktycznie jak nowe.

Witam

Przy pomocy dwóch transformatorów można sprawdzić czy urządzenie będzie działać bez naprawy elektroniki, trzeba tylko je odpowiednio dobrać.

Shoutii napisał:

wszystkie elementy wyglądają na nienaruszone, po poddaniu ich większym napięciem raczej powinno coś być widoczne. W jaki sposób mogę te elementy sprawdzić?
jozgo napisał:

Brak transformatora komplikuje ... naprawę.

Dioda Zenra lub tranzystor wygląda wizualnie na sprawny, a w rzeczywistości moze być przebity. Podejrzane elementy sie wylutowuje i sprawdza, druga prostsza metoda to metoda przez żarówkę 60-100Wat na 230V i sprawdzasz napiecia wykonując pomiary w punktach wg schematu wzgledem masy.

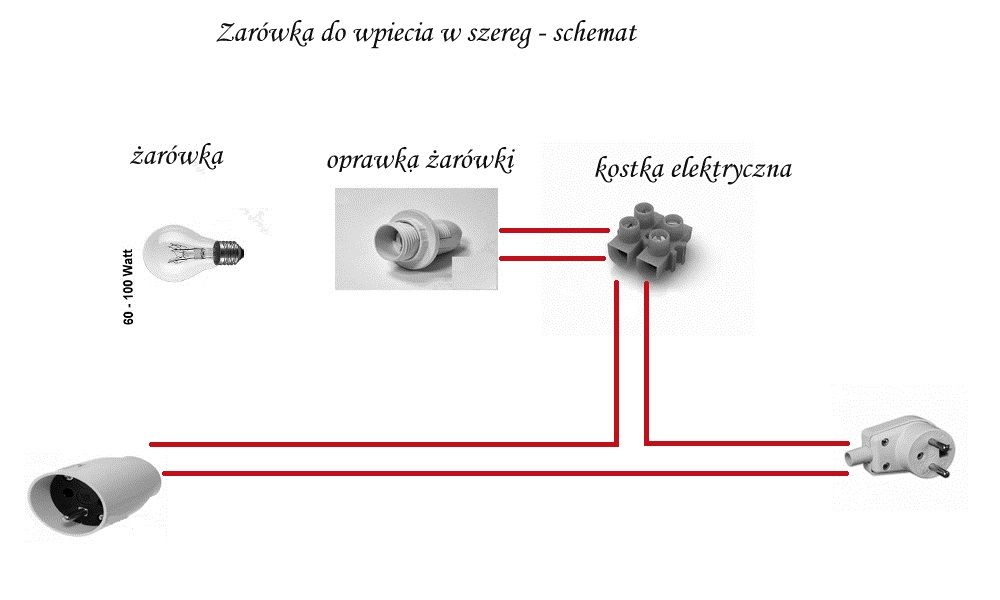

Schemat zabezpieczający w postaci zarowki 60-100Wat na 230V




Zaczynałbym od wypiecia wtyków i zajął sie samym układem zasilania to podstawa znalezienia usterki.

np.

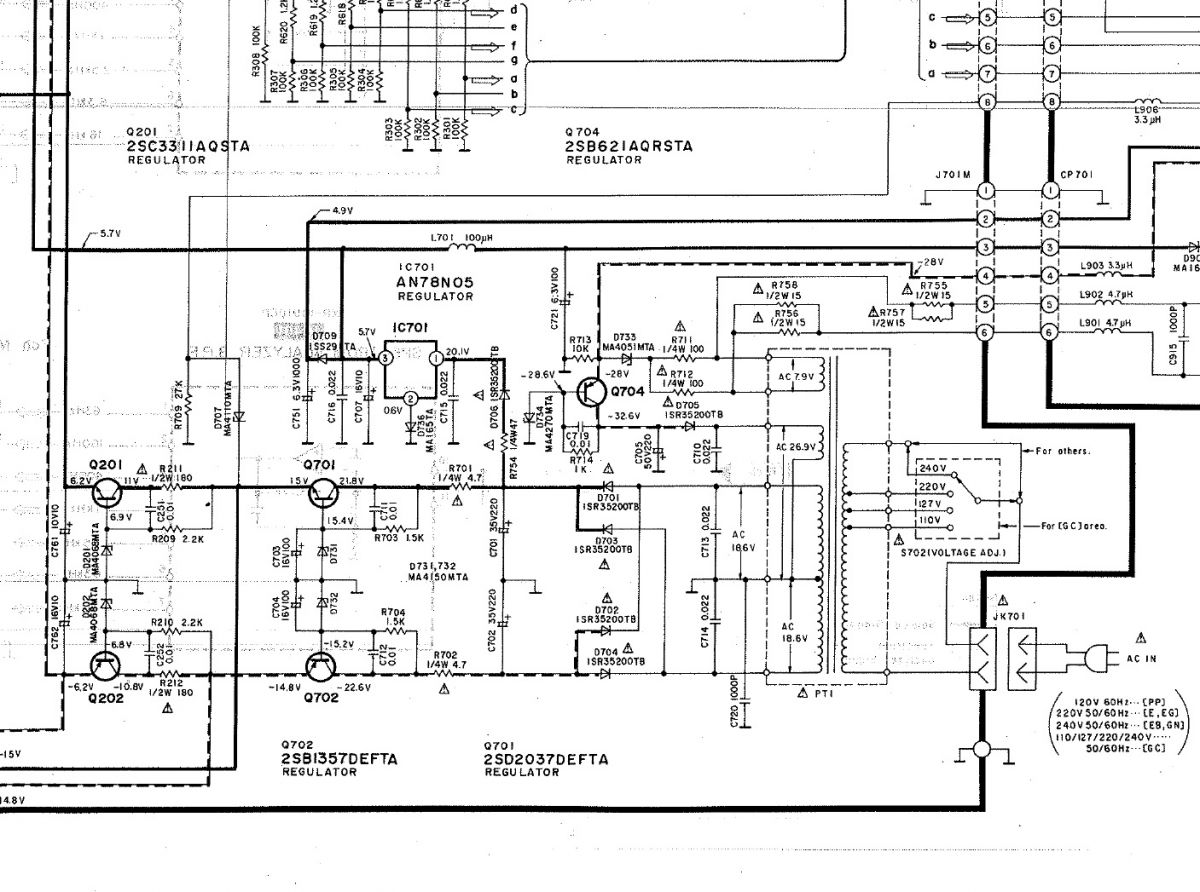

J701M wtyki
-----------------
Q704/701/702
Dz(D733)MA405IMTA, 732,731
IC 701

A skąd wiadomo czy jest ten transf uszkodzony ? Są przejścia ? Pierwotne sprawne - nie sprawne ?

Witam

W pierwszym poście kolega pisze ,że ma ciemniejsze uzwojenie i sądzisz ,że jeżeli został podłączony do 230V AC uzwojenie na 120V AC to będzie sprawny pomyśl.

Nie wiem ale jak się nie sprawdzi choćby omomierzem na łoko to nic to jeszcze nie znaczy
Bo co to znaczy "ciemniejsze" tzn jakie bardzo czarne jasno brązowe ?
Nawet nie mamy fotki, nie wiemy ile to trwało. Wew jest na ogół bezpiecznik termiczny na ok 90 - 110 st a to jeszcze nie jest temperatura która zabije izolację oczywiście tak mogło się stać ale tego NIE WIEMY

W zasadzie NIC nie wiemy po za tym że nie działa
Uszkodzenia moga być bardzo duże albo stosunkowo małe ale to jest wszystko gdybanie bez ... nic się nie stwierdzi.

Z autopsji wiem, że zanim transformator się nagrzeje do temperatury zadziałania ewentualnego bezpiecznika termicznego to uzwojenie się przepali. Autor stwierdził, że transformator JEST spalony, więc nie widzę sensu tego dalej roztrząsać.
Na pewno przez jakąś chwilę (potrzebną do spalenia się uzwojenia) na wejścia stabilizatorów dostało się ok. 2x większe napięcie. Pozostaje więc sprawdzenie tych elementów - czy zostały uszkodzone i jeśli tak, w jaki sposób - jeśli tranzystor szeregowy stabilizatora ma przebite złącze CE to można z prawdopodobieństwem zbliżonym do pewności stwierdzić, ze zasilana tym napięciem elektronika jest uszkodzona. A że "nie widać"... no cóż. W większości przypadków nie da się "naocznie" stwierdzić uszkodzenia tranzystora (a nawet rezystora!) - od tego są bardziej wiarygodne metody - od omomierza z funkcją pomiaru diod począwszy.
