  • najprostszy układ do badania linii telefonicznej!
    Mowa tu o mojej doświadczalenj konstrukcji! Opornik dobrałem doświadczalnie! Owe urządzonko może służyć jako tester, czy ktoś nie podłącza się do naszej linii telefonicznej, lub też do "darmowego" oświetlenia np. korytarza tak jak jest u mnie :) Absolutnie nie przeszkadza przy Neostradzie, ISDN, SDI, przy połączeniach faźowych i modemowych, itp. Mimo wydzielania znikomej ilości ciepła przez opornik to nic się nie dzieje! Polecam Wszystkim Elektrodowcom!~
    Zdjęcia niestety robione komórką, ale zawsze :)
    najprostszy układ do badania linii telefonicznej!
    najprostszy układ do badania linii telefonicznej!
    najprostszy układ do badania linii telefonicznej!
    najprostszy układ do badania linii telefonicznej!
    Pozdrawiam!!

    Fajne? Ranking DIY
    O autorze
    kbc_seba
    Poziom 13  
    Offline
    Specjalizuje się w: :)
    kbc_seba napisał 146 postów o ocenie 3. Mieszka w mieście Bochnia. Jest z nami od 2005 roku.
  • REKLAMA
  • #2 2105730
    Mishot
    Poziom 24  
    Posty: 739
    Pomógł: 47
    Ocena: 68
    Witam
    Dobry pomysł :D kumpel ma osobno żarówki podłączone do transformatorów a tu można wykorzystać TePSe... (nie żebym coś do nich miał :twisted: )
    kiedyś w sieci znalazłem fajny programik pod DOSem -załącznik- oblicza opornik na podstawie napięcia zasilającego, napięcia diody, prądu diody
    być może znalazłem go w Downloadzie Elki :D
    PS
    Widze kolega z Bochni można wiedzieć z której częsci?
    Załączniki:
    • LedR.exe (30.14 KB) Musisz być zalogowany, aby pobrać ten załącznik.
  • REKLAMA
  • #3 2105938
    ALTON
    Poziom 38  
    Posty: 4153
    Pomógł: 304
    Ocena: 145
    Mishot programy? - tu wystarczy prawo oma :)
  • REKLAMA
  • #4 2105969
    PICIA
    Poziom 33  
    Posty: 2301
    Pomógł: 185
    Ocena: 248
    powiedz mi dzwoniłeś na swój tel dom z np komórki??? jak się dioda zachowuje????

    piszesz też o ISDN-sprawdzałeś

    ps.wykonam ten układ dla ciekawosci bo cos mi tu nie pasuje

    piszesz też o kontroli czy ktos sie nie podłacza....tz?????
  • #5 2106446
    madart
    Poziom 26  
    Posty: 892
    Pomógł: 79
    Ocena: 64
    Pewnie jak podniesie sluchawke to dioda gasnie i ot cala 'kontrola' :)
    Poza tym taki uklad nalezy zbudowac zaleznie od centrali na jakiej jest sie obslugiwanym bo jednym bedzie dzialal innym moze nie.
    BTW na niektorych starych centralach mozna bylo jeszcze smieszniej, bo po podniesienu sluchawki polaryzacja lini odwracala sie :) wiec 2 diody w przeciwne strony i zielona linia jest ok, czerwona linia jest uzywana :)
  • #6 2106486
    kbc_seba
    Poziom 13  
    Posty: 146
    Ocena: 3
    podnoszac sluchawke dioda przygasa a podczas dzwonienia miga. :)
    Pozdrawiam!!

    Dodano po 2 [minuty]:

    servistel napisał:
    powiedz mi dzwoniłeś na swój tel dom z np komórki??? jak się dioda zachowuje????

    piszesz też o ISDN-sprawdzałeś

    ps.wykonam ten układ dla ciekawosci bo cos mi tu nie pasuje

    piszesz też o kontroli czy ktos sie nie podłacza...tz?????


    Przy ISDN podlaczsz przed "centralka" Jak ktos sie podlaczy to bedzie widac jak zachwouje sie dioda, jak wybierasz numer tonowo to tylko przygasnie a jak impulsowo to zaczyna migac.
    Pozdrawiam!!

    Dodano po 2 [minuty]:

    madart napisał:
    Pewnie jak podniesie sluchawke to dioda gasnie i ot cala 'kontrola' :)
    Poza tym taki uklad nalezy zbudowac zaleznie od centrali na jakiej jest sie obslugiwanym bo jednym bedzie dzialal innym moze nie.
    BTW na niektorych starych centralach mozna bylo jeszcze smieszniej, bo po podniesienu sluchawki polaryzacja lini odwracala sie :) wiec 2 diody w przeciwne strony i zielona linia jest ok, czerwona linia jest uzywana :)

    Sprawdzalem to tylko na centrali cyfrowej gdzie napiecie wejsciowe to 48.5VDC a przy analogowej jest 60VDC
    Pozdrawiam!!
  • #8 2265778
    kbc_seba
    Poziom 13  
    Posty: 146
    Ocena: 3
    NO I JAK ELEKTRODOWCY? DZIAŁA WAM?
    POZDRAWIAM!!
  • #9 2267534
    Zumo
    Poziom 21  
    Posty: 471
    Pomógł: 14
    Ocena: 21
    Tylko co sie stanie jak centrala sie dowie co robisz z siecia to bedzie niedobrze a pozatym jak WAm powiem co moj kuzyn robil z siecia telef. to spadniecie z krzesel :
    Radio samochodowe na 12 V podlaczyl do sieci telef :D
    zwieral ja
    mierzyl napiecie (to jeszcze ok)
    podlaczal glosnik :)
    wykorzystywal jako zasilanie
  • REKLAMA
  • #10 2272156
    kapselo
    Poziom 13  
    Posty: 84
    Pomógł: 5
    Ocena: 4
    podłączanie tego typu urządzeń do lini telefonicznej jest niezgodne z prawem - powiem krótko jak przedobżycie z poborem prądu to proszę się póżniej nie dziwić jak zaczną was nachodzić z telekomunikacji
  • #11 2276634
    fotonn
    Poziom 28  
    Posty: 1112
    Pomógł: 105
    Ocena: 40
    U mnie odpada. Mam taki chytry koncentrator przed centralą, który co godzinę testuje linię, m.in. na upływność i zmienia przy tym polaryzację. Jak mu coś nie pasuje, potrafi "wyrzucić" abonenta.
  • #12 3109017
    kbc_seba
    Poziom 13  
    Posty: 146
    Ocena: 3
    jak się Wam sprawuje ten bajerek? U mnie świeci chyba 4 rok :)
    Pozdrawiam!

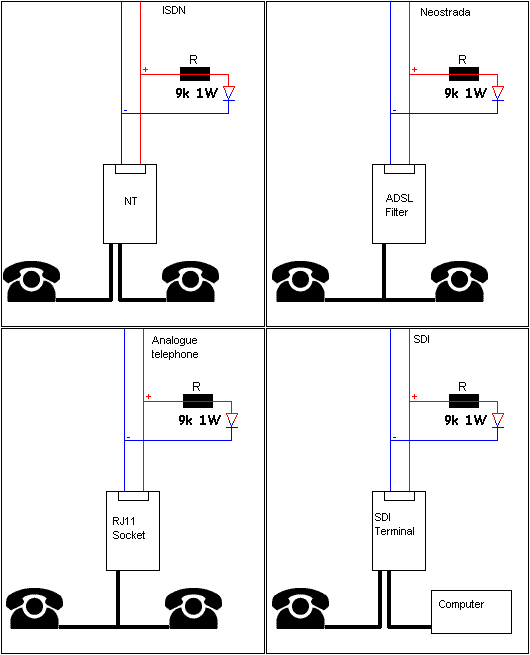

    dokładny schemat:

    najprostszy układ do badania linii telefonicznej!

Podsumowanie tematu

✨ Przedstawiono prosty układ do badania linii telefonicznej, który służy jako tester wykrywający nieautoryzowane podłączenia do linii, np. do "darmowego" oświetlenia. Układ opiera się na diodzie LED i oporniku dobranym doświadczalnie, nie zakłóca działania usług takich jak Neostrada, ISDN, SDI czy transmisji modemowej. Dioda świeci w stanie spoczynku, przy podniesieniu słuchawki przygasa, a podczas dzwonienia miga. W przypadku ISDN układ podłącza się przed centralą, co pozwala zauważyć podłączenia innych użytkowników poprzez zmianę zachowania diody. Wskazano, że dobór opornika można obliczyć na podstawie prawa Ohma, uwzględniając napięcie zasilania i parametry diody. Zwrócono uwagę, że działanie układu może zależeć od typu centrali telefonicznej, a w niektórych starszych centralach polaryzacja linii zmienia się po podniesieniu słuchawki, co wymaga zastosowania dwóch diod w przeciwnych kierunkach. Dyskusja poruszała także kwestie legalności podłączania urządzeń do linii telefonicznej oraz ryzyko wykrycia przez operatora. Autor potwierdził wieloletnią skuteczność układu i udostępnił dokładny schemat.
