Ustawianie klucza dynamometrycznego MAR-POL 28-210 N.m – jak odczytywać skale?

Witam. Kupiłem klucz dynamometryczny w zakresie 28-210 N·m i mam problem z jego ustawieniem. Mam dwie skale, jedna pionowa, na której są wartości 28, 42, 56, 70, 84, 98, 112, 126, 140, 154, 168, 182, 196, 210 - czyli co 14 N·m, a druga skala jest na obrotowej rękojeści i są na niej wartości 0, 2, 4, 6, 8, 0, 2, 4, 6, 8. Gdy ustawię np. wartość 28 N·m to na obrotowej skali jest cyfra 0, ale gdy na obrotowej skali przekręcę o 10 kresek to wartość wskazuje na 42 N·m, czyli o 14 więcej, choć przekręciłem 10 kresek.

Jeżeli chcę ustawić np. wartość 33 to jaką wartość mam ustawić na tej obrotowej skali?
AI: Jaka jest marka i model Twojego klucza dynamometrycznego?
MAR-POL

Jak chcesz ustawić 33Nm to ustawiasz skalę na 28 i pokrętło na 5 kresek

No a jeśli chcę ustawić na 38 N·m to ile powinienem ustawić? 28 N·m na pionowej skali, a na obrotowej ile? Bo jak ustawię 28 N·m na pionowej i na obrotowej przekręcę o 10 kresek, to mi wskakuje wartość 42 N·m. Trochę dziwne, bo wychodzi wartość 1,4 N·m na jedną kreskę.

Rzeczywiście. Ten klucz dynamometryczny jest wadliwie wykonany i proponowałbym zwrócić go do sprzedawcy.
Na pokrętle powinna być skala 2×7, czyli cyferki od 0 do 6, dwa razy po obwodzie.
We fabryce dali pokrętło ze skalą 10, ktoś się pomylił i nawet nikt nie zauważył że jest niewłaściwe.

daniel1234568888 napisał:

Jeżeli chcę ustawić np. wartość 33 to jaką wartość mam ustawić na tej obrotowej skali?

Czyli 1 obrót, to 20 kresek na rączce obrotowej.
1/2 obrotu zwiększa zakres o 14Nm (np. od 28 do 42).
14Nm/10kresek = 1,4Nm/kreskę.
33-28=5
5/1,4=3,57 kreski na rączce
Należy przekręcić rączkę o 3,57 kreski, aby zwiększyć zakres z 28Nm na 33Nm.

Chciałem zauważyć, że to są klucze uniwersalne i z drugiej strony powinna być skala w ft-lbs czyli w funtach na stopę.
Dowcip polega na tym, że 28 Nm to 20 ft-lbs, 42 Nm to 30 ft-lbs itp. I wtedy się zaczyna zgadzać.

Dla niedowiarków
https://www.omnicalculator.com/conversion/nm-to-ft-lb

Pomimo, że UK jest niby metryczna to wiele wartości jest wciąż podawanych w imperialach.
Ja już ciśnienie w oponach mierze tylko w PSI

>>21794228 Zauważ że na korpusie przy tej skali jest napis „NEWTONMETERS”.
Ja mam zestaw kluczy dynamometrycznych innej firmy. Mają drugą skalę w ft-lb, ale nie ma nad nią napisu „TORQUES”. Skala ft-lb ma wartości po przecinku, ale np. co 3 ft-lb. Skala Nm ma wartości co 4 Nm, a pokrętło ma podziałkę 2×2 Nm. Nie da się więc ustawić wartości zadanej w ft-lb, chyba że po wcześniejszym przeliczeniu na Nm.

U nas ciśnienie mierzy się w kPa lub MPa. W barach to się pije, albo się do nich chodzi. Z PRLu została jednostka kG/cm² którą trzeba przeliczać do kPa lub MPa bo jest blisko 2% różnica. Jeszcze Japonia i Korea podają w serwisówkach kg/cm² i kg-m które trzeba przeliczać na nasze. Jak mam napompować oponę, która ma podane dopuszczalne ciśnienie w psi, kiedy mam manometr w MPa?

Jakość wykonania i co za tym idzie dokładność skali w takim kluczu jest delikatnie mówiąc taka sobie, zresztą śrubie ±2 Nm nie zrobią większej różnicy, a te newralgiczne i tak trzeba zazwyczaj dociągnąć kątowo po wstępnym dokręceniu dynamometrem.

BANANvanDYK napisał:

Zauważ że na korpusie przy tej skali jest napis „NEWTONMETERS”.

A czy ja napisałem coś innego?
Może nie byłem dobrze zrozumiany, więc napiszę to nieco innymi słowami:
Był sobie sprawdzony produkt na rynek amerykański, opanowana technologia sprężyn czy cokolwiek tam siedzi:



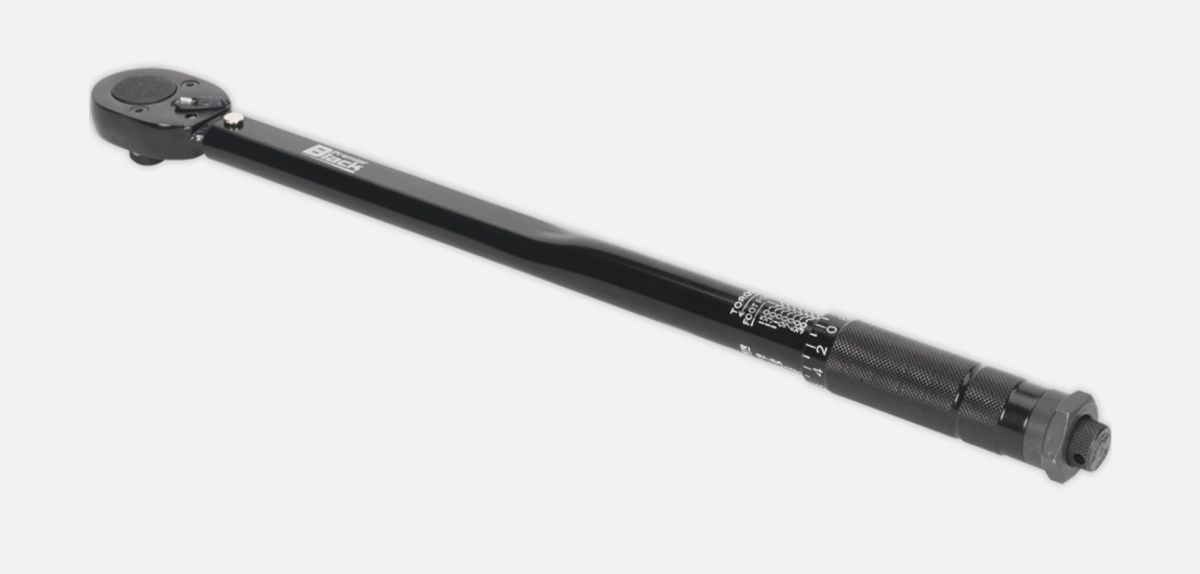

Potrzeba było wypuścić coś na rynek posługujący się skalą metryczną. Po diabła przekonstruowywać produkt skoro technologia jest opanowana. Wystarczy jako tako przeliczyć wartości, dać nową sztancę do ich wybijania i tyle.
I wilk jest zbity i owca będzie ryczała.

Dodano po 5 [minuty]:

BANANvanDYK napisał:

Jak mam napompować oponę, która ma podane dopuszczalne ciśnienie w psi, kiedy mam manometr w MPa?

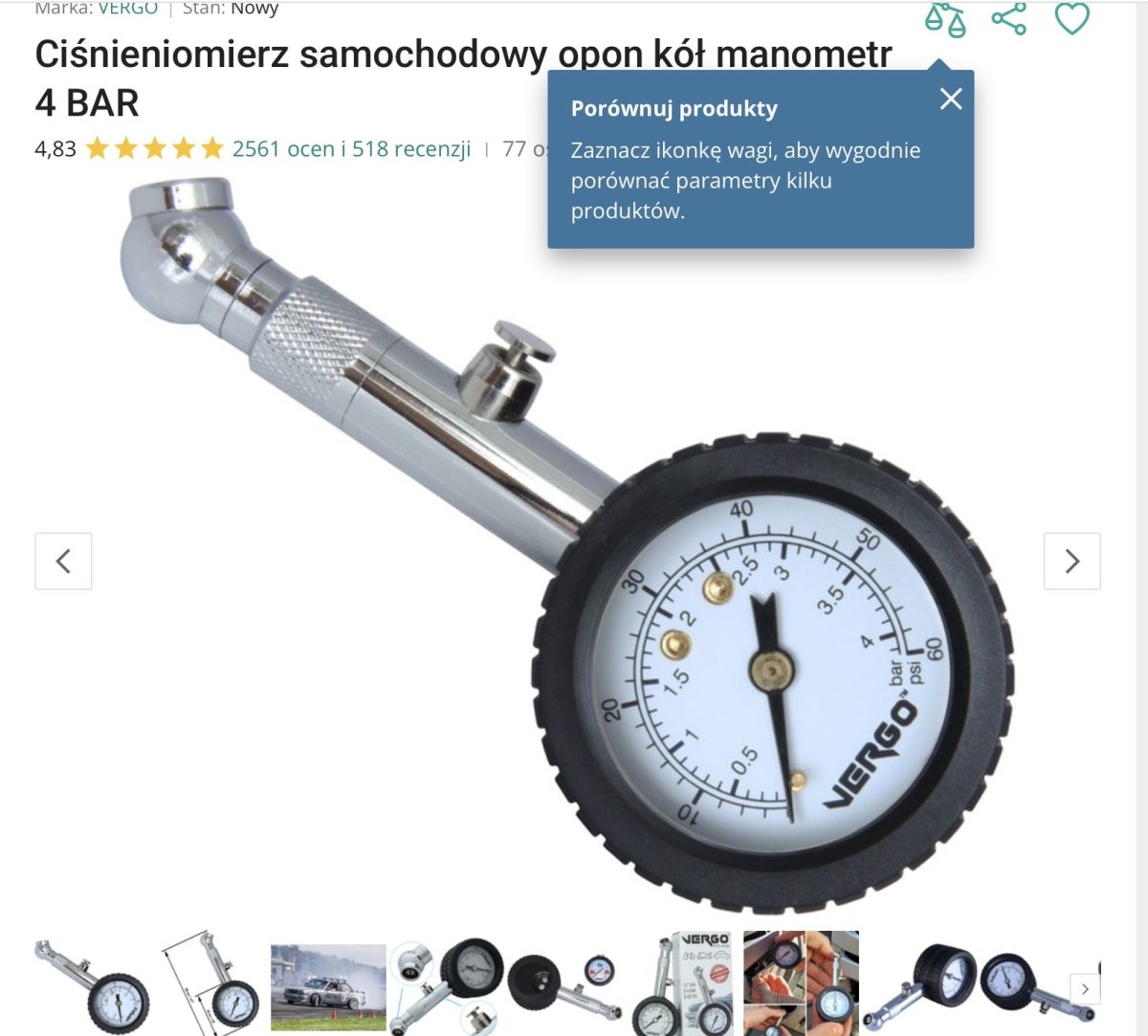

Nie żeby coś, ale otwieram allegro, wpisuję hasło manometr samochodowy i co mi się wyświetla?


Już nie mówię o manometrach cyfrowych, bo tam za naciśnięciem guziczka zmienia się skala na wyświetlaczu.

A co kluczy dynamometrycznych. Już dawno porzuciłem klucze mechaniczne na rzecz kluczy elektronicznych, o wiele bardziej dokładniejszych.

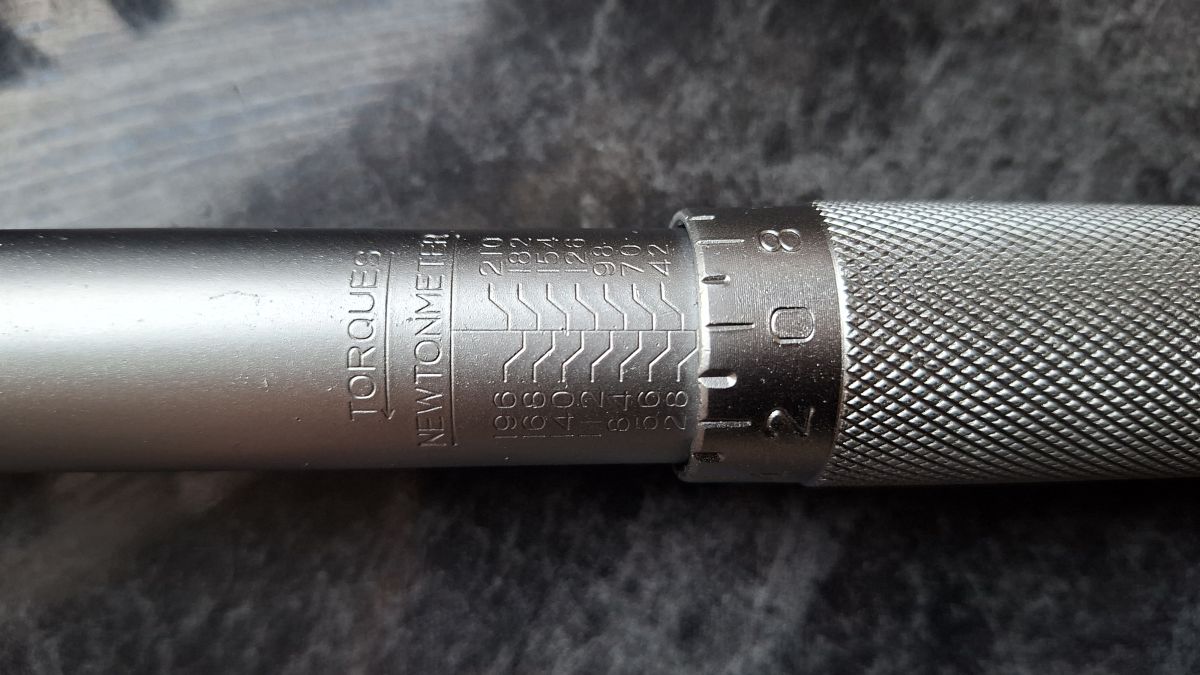

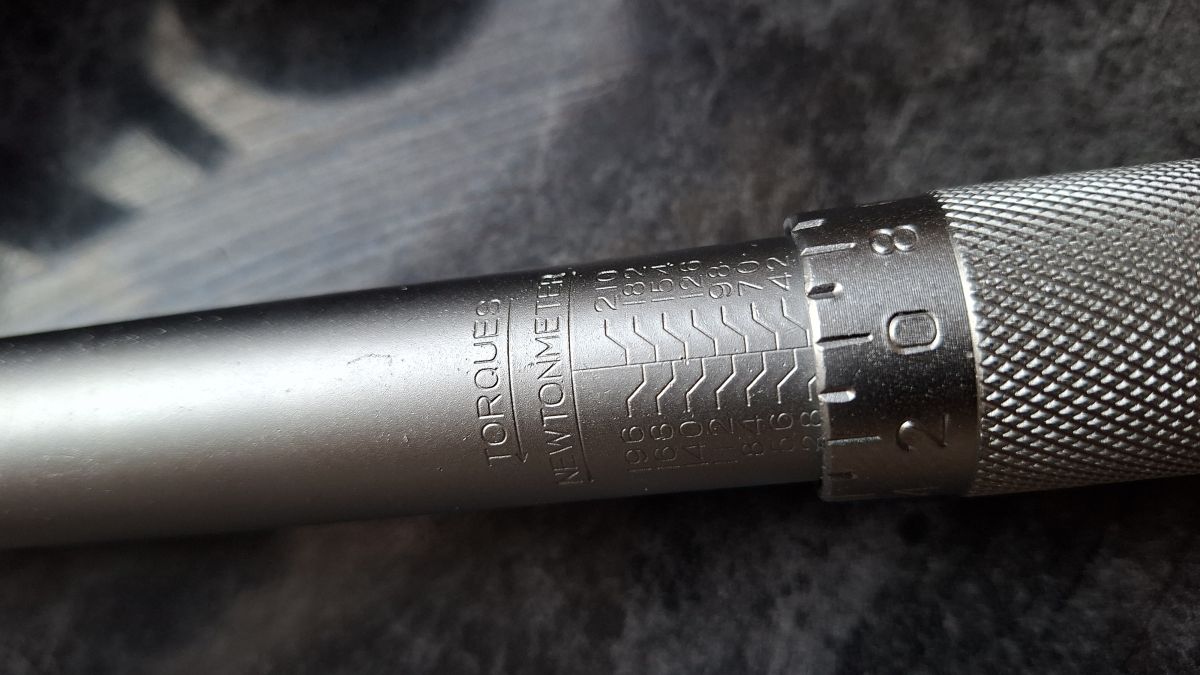

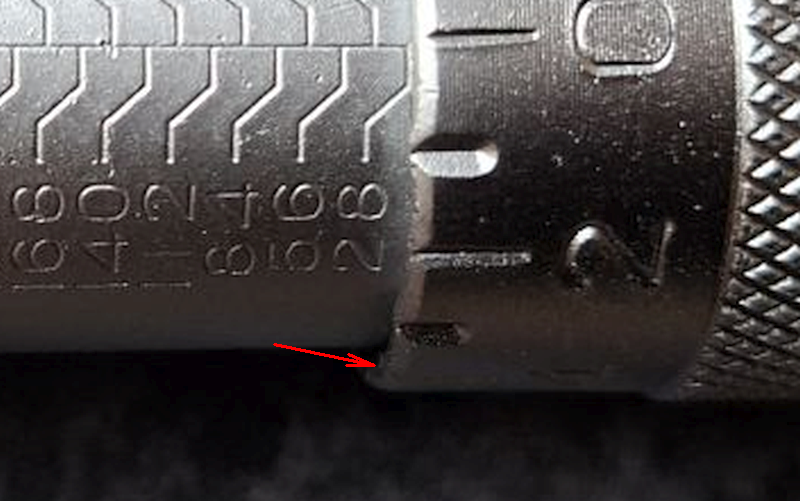

Spójrz jeszcze raz na zdjęcie które przesłałeś. Od góry jest skala FOOT-POUND, a nad nim napis TORQUES. Od dołu jest skala NEWTONMETERS bez napisu nad nim. To oznacza, że podstawową skalą tego klucza jest ft-lb.
Na kluczu autora tematu skalą podstawową jest Nm, a pokrętło jest niewłaściwe (od skali ft-lb). Dlatego uważam, że ten klucz ma wadę produkcyjną.

Ostatnio była dyskusja nt. szczelinomierzy które okazały się być w skali calowej.
Też mam taki szczelinomierz (wersja o większej ilości listków) który jest wyskalowany w calach i milimetrach. Pierwsza regulacja zaworów i coś mi nie pasuje... Różnica w oznaczeniu bardzo subtelna. W USA rozmiar calowy zaczyna się od kropki np. .005, natomiast rozmiar metryczny zawsze od zera np. 0.13, co prawda .005 in to dokładnie 0.127 mm ale przy regulacji zaworów 3 µm nie robią takiej dużej różnicy gdy jest zawsze przewidziany pewien zakres tolerancji.

Co do manometru, powiedzmy że mam ciśnieniomierz z PRLu. Nie znajdziesz takiego ze skalą w psi, ani takiego z podwójną skalą. Druga sprawa, ja potrzebuję dokładnego pomiaru w zakresie 0.1–0.2 MPa, z dokładnością do 10 kPa. Ktoś mi uszkodził manometr w pompce i kupiłem takie cudo za 20 zł, w którym po jednym użyciu się przestawiła wskazówka względem ośki. Manometr do tej pompki pompki dostępny tylko z firmy WIKA w cenie 150 zł, bo ma nietypowy zakres 0.4 MPa i przyłącze metryczne.

BANANvanDYK napisał:

Spójrz jeszcze raz na zdjęcie które przesłałeś. Od góry jest skala FOOT-POUND, a nad nim napis TORQUES. Od dołu jest skala NEWTONMETERS bez napisu nad nim. To oznacza, że podstawową skalą tego klucza jest ft-lb.
Na kluczu autora tematu skalą podstawową jest Nm, a pokrętło jest niewłaściwe (od skali ft-lb). Dlatego uważam, że ten klucz ma wadę produkcyjną.

No przecież o tym cały czas wspominam, że klucz jest zaprojektowany na rynek amerykański i NIEUDOLNIE dostosowany do wartości metrycznych.

BANANvanDYK napisał:

Co do manometru, powiedzmy że mam ciśnieniomierz z PRLu.

Zawsze możesz zadać pytanie na elektrodzie z prośbą o przeliczenie, bo Google jest chyba za głupie aby ci podać prawdziwą odpowiedz.
To był sarkazm, ale pytanie się o przeliczanie wartości w dobie powszechnego dostępu do usług cyfrowych to szukanie dziury w całym. I to tak na chama. Bo jeśli nawet jakimś cudem siądą baterie we wszystkim to ołówek i kawałek papieru pomogą przeliczyć. I nie, nie pisz, że nie wiesz, że funt to niecałe pół kilo, a cal to 25mm.

BANANvanDYK napisał:

ja potrzebuję dokładnego pomiaru w zakresie 0.1–0.2 MPa, z dokładnością do 10 kPa.

Skądś znam temat, bo w motocyklu, trialu pompuję koła: przód 0,4bar tył 0,3 bar
Zobacz taki manometr elektroniczny, dokładność 0,02bar, przełączane skale bar/psi/kg/cm2/MPa, raptem pół stówki link
