Wzmacniacz - pobór mocy w stand-by (uC,preamp,selektory)

Witam,

Zamierzam zbudować wzmacniacz akustyczny
Szczegóły:
- selektor wejść na przekaźnikach 4 + 1 z...
- ...preamp RIAA
- potencjometr z silniczkiem
- końcowka - gainclone na LM3886
- opcjonalnie załaczany bufor lampowy (ECC88)
- sterowanie mikrokontrolerem (Atmel AVR)
- zdalane sterowanie pilotem

Wzmacniacz ten będę budował etapami z powodów finansowych.
Ukonczenie jednego etapu pozwoli (mam nadzieję uzyskać środki na budowe następnego.

Zatem etapy będą następujące:

1. Selektor wejść, potencjometr, sterowanie mikrokontrolerem, zasilacz małej mocy
2. Zasilacz dużej mocy i
3. preamp RIAA, bufor lampowy
lub
4. końcówki mocy

Przepraszam za banalny temat.
Mimo częstego wałkowania na forum (na którym nie udzilam się zbytnio za to wertuję często) mam kilka pytań. Na początek:

1. Do zasilania części pierwszej chcę użyć małego transformatora 12V(docelowo dodatkowego). Zasilał z niego bedę mikrokontroler ATINY, przekaźniki, ewentualnie preamp na TDA2030
Jaką moc powinno mieć trafo 2 czy raczej 4W ?
Trafo to będzie włączone cały czas w trybie stand-by.
Właściwe trafo (2x24V dla LMów) będzie włączane przekaźnikiem przez uC

2. Jak zrealizować "pętlę magnetofonową" ?
W pierwszym etapie sygnał z niej będzie przekazywany do tymczasowego zewnętrznego ampa.

Proszę o pobłażanie, to będzie moja pierwsza "poważna konstrukcja".

Pozdrawiam,

Hej,

Poszukaj w necie jest taki fajny układ bloku selektorów na tranzystorkach,
Mam taka płytkę wykonaną ponad 20lat temu i jest na prawdę fajna,
Gdzieś mam schemat jak znajdę to Ci skana prześlę,
Jest tam i riaa i magnetofon, możesz trochę pozmieniać,
Jak dołożysz tranzystorki sterujące to z AVR pogonisz,
Co do trafa pomocniczego to polecałbym Ci wsadzić jakiś ze sporym zapasem,
Pewnie będziesz swoją konstrukcję udoskonalał latami i z czasem się okaże że Ci mocy brakuje,
Po drugie weź coś z mniejszym napięciem, dla proca za pewne będziesz potrzebował 5V, więc jeśli nie chcesz żeby Ci się bez sensu nic nie grzało to proponuje trafo 6,3V,
Będziesz skazany na stabilizatory liniowe więc grzanie się jest nieuniknione,
Co do przekaźnika załączającego główne trafo to możesz pokusić się o softstart,
Jeśli wstawisz duże trafo i duże kondensatory na wyjściu to będzie on wskazany,
Robi się to łatwo, pierwszym przekaźnikiem załącza trafo przez duży opornik a po chwili załączasz drugim na stałe,
Skoro jesteś na początku tej krętej drogi to powinieneś poświęcić trochę czasu i puścić wodze wyobraźni i określić wszystkie możliwe rzeczy które będziesz chciał tam umieścić,
Takie jak przetwornik d/a, może karta dźwięku na USB itd..
Określ ile chcesz mieć wejść,
Później podziel wszystko na bloki,
Zastanów się jak zrobić obwód masy, gdzie będą kable z ekranem, gdzie ekran będzie połączony z masą itd.
To na pozór oczywiste rzeczy ale lepiej określić wszystko na samym początku,
Jeśli mogę Ci coś jeszcze doradzić to zacznij od końcówki mocy:)
Będziesz miał szybko wyraźny efekt pracy i zachętę do dalszego działania,

Pozdrawiam

Sterowanie przekaźnikami z AVR mam obczajone. Przekaźniki już mam - mają cewki na 12V więc takie musi być trafo...

Co do wejść: tak jak pisałem 5 powinno wystarczyć (4 zwykłe plus RIAA)
Co do kolejności prac: końcówką mocy (2x18W) dysponuję. Potrzebuję zdalnego sterowania i selektora - a powodzenie tego etapu zapewni mi finansowanie następnych
Co do zasilacza głownego i końcówki mocy: jest w planach - natomiast masz rację sterowanie muszę przewidzieć już teraz, a soft start jest wskazany. Oprócz tego planuję bufor lampowy i jego zasilanie też będzie załączane przekaźnikami (osobno żarzenie i anodowe)

Co do obwodu masy i przewodów sygnałowych - chcę skrócić ich przebieg do minimum.

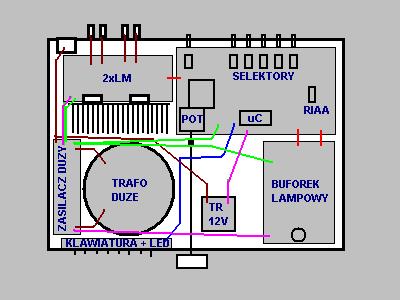

Na rysunku prezentuję przybliżoną planowaną topologię blokową oraz połączenia.
(obwody masy na zielono, przebieg sygnału na czerwono)


Buforek jest oddalony od selektora - chciałbym wyeksponować lampę w okienku na przednim panelu.

Za to zauważyłem że w wielu budowanych wzmacniaczach są użyte bardzo długie przewody z i do potencjometru. Ja potencjometr chcę umieścić z tyłu - blisko selelektorów i końcówki - a przedłużyć tylko ośkę (a właściwie wał do kręcenia gałką.

Jeśli masz ten schemat to chętnie skorzystam - muszę zrobić pętlę magnetofonową. To wyjście - jak wspomnialem obecnie będzie służyć do tymczasowej końcowki. Nie chcę wstawiać zbędnych elementów biernych na drodze sygnału ale tytaj chyba się bez jakichś kondensatorów nie obędzie...

Wieczorem poszukam tego schematu ale nie dam sobie głowy obciąć,
Miałem go w ręku ostatni raz z 10lat temu, ale nie często sprzątam więc jest szansa:)
Co do przekaźnika to możesz jeszcze spróbować z tiakami, też się da, nic Ci nie będzie stukało a przy okazji będziesz mógł wziąść trafo na 6V

Ok, coś znalazłem, tu jest selector i korektor,
O ile ten pierwszy gorąco polecam to na temat drugiego nic nie powiem bo nie wiem:)
Tak czy inaczej wstaw sobie jakieś współczesne tranzystory i będzie cacy,
Spróbuj wygrzebać jeszcze Praktycznego Elektronika 11/2000 (nie mylić z Elektroniką Praktyczną) tam jest coś co Cie zaciekawi.

Pozdrawiam

Dzięki za schematy - nad korektorem się zastanawiałem, co do selektora to przy obecnych pozimach sygnału wyjściwego nie ma chyba potrzeby stosować elementów aktywnych w selektorze.
Gdybyś mógł rozwinać o co chodzi z "spróbować z tiakami" ?

Triakiem + optotriakiem możesz załączyć transformator. Wtedy twój procesor będzie miał do wysterowania zaledwie świecącą diodę w optotriaku (np. BT136 + MOC3052) Możesz sobie zrobić elegancki softsrtart no i nic ci nie będzie stukało.

Pozdrawiam
