Schemat i porady do zasilacza regulowanego 0-20V, 0-3A dla początkujących

kivoPL 14 Gru 2015 17:46 4731 23

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 15240455 14 Gru 2015 17:46

kivoPL kivoPL

Poziom 9

Posty: 278

Ocena: 6
Autor tematu

Post #1
15240455 14 Gru 2015 17:46

Hej, może mi ktoś podać schemat i jakieś porady do jak możliwie najprostszego zasilacza regulowanego ?
Interesowało by mnie ok. 0-20V lub więcej oraz, 0-3 A lub więcej

Jakie są kompletne koszty takiego zasilacza ?

PS. Tylko proszę mówić po polsku :d, tzn. Piszę w elektronice dla początkujących ponieważ jestem początkujący, proszę dokładnie tłumaczyć :d

Pozdrawiam Miłosz

Promuję tematy:
30.11.2015 Laboratoryjny zasilacz z ATX
REKLAMA
#2 15240481 14 Gru 2015 17:55

Wojciech. Wojciech.

Poziom 37

Posty: 3595

Pomógł: 319

Ocena: 467
Pomocny post? (0)

Post #2
15240481 14 Gru 2015 17:55

Koszty pojedynczych elementów, typu dioda prostownica, stabilizator regulowany, potencjometr itp nie będą aż tak duże, w stosunku do transformatora. Szukaj coś w okolicach 60VA

Promuję tematy:
25.05.2024 Regulator PID do grzałki, aby utrzymać napięcie sieciowe poniżej 253V - czy możliwe?
03.10.2017 Podłączenie silnika 3F 380V do falownika 1F 3x230V - czy to możliwe?
#3 15240873 14 Gru 2015 19:35

kivoPL kivoPL

Poziom 9

Posty: 278

Ocena: 6
Autor tematu Pomocny post? (0)

Post #3
15240873 14 Gru 2015 19:35

Da ktoś ten schemat, czy będziecie się kłócić?

Promuję tematy:
30.11.2015 Laboratoryjny zasilacz z ATX
#4 15240935 14 Gru 2015 19:52

Konto nie istnieje Konto nie istnieje

Poziom 1

Post #4
15240935 14 Gru 2015 19:52

Okazuje się, że to ja nie doczytałem...
Co nie zmienia faktu, że transformator 60VA będzie zbyt słaby, dla 20V/3A stabilizowane trzeba transformator 100VA.
#5 15240982 14 Gru 2015 20:05

Wojciech. Wojciech.

Poziom 37

Posty: 3595

Pomógł: 319

Ocena: 467
Pomocny post? (0)

Post #5
15240982 14 Gru 2015 20:05

Autor powinien sam jednak dobrać trafo do swoich potrzeb. Tu masz małą pomoc naukową oraz przystępne wzorki.

http://grylewicz.pl/transformatory-sieciowe-cz-1-podstawy/

Promuję tematy:
25.05.2024 Regulator PID do grzałki, aby utrzymać napięcie sieciowe poniżej 253V - czy możliwe?
03.10.2017 Podłączenie silnika 3F 380V do falownika 1F 3x230V - czy to możliwe?
REKLAMA
#6 15241029 14 Gru 2015 20:16

vodiczka vodiczka

Poziom 43

Posty: 30259

Pomógł: 1185

Ocena: 4310
Pomocny post? (0)

Post #6
15241029 14 Gru 2015 20:16

Autor chce gotowca czyli schemat z dokładnym opisem
kivoPL napisał:
Piszę w elektronice dla początkujących ponieważ jestem początkujący, proszę dokładnie tłumaczyć
Proponuję np. transformator f-my INDEL TS 70/18. 23,4V 2,9A.
#7 15241162 14 Gru 2015 20:45

Rasel Rasel

Poziom 22

Posty: 352

Pomógł: 51

Ocena: 50
Pomocny post? (0)

Post #7
15241162 14 Gru 2015 20:45

Ja sugeruję, żeby Autor użył gotowego zestawu do montażu. Kilka firm oferuje takie zestawy, a zasilaczy jest bogaty wybór. W instrukcjach są też z reguły sugestie co do odpowiednich transformatorów.
#8 15241175 14 Gru 2015 20:47

kivoPL kivoPL

Poziom 9

Posty: 278

Ocena: 6
Autor tematu Pomocny post? (0)

Post #8
15241175 14 Gru 2015 20:47

nigdzie nie mogę tego znaleźć :d

W dalszym ciągu niemam schematu, ani niewiem co mam kupić.

Promuję tematy:
30.11.2015 Laboratoryjny zasilacz z ATX
REKLAMA
#9 15241193 14 Gru 2015 20:51

jakubek56 jakubek56

Poziom 32

Posty: 1631

Pomógł: 202

Ocena: 454
Pomocny post? (0)

Post #9
15241193 14 Gru 2015 20:51

https://www.elektroda.pl/rtvforum/topic1164134.html
W linku powyżej masz schemat zasilacza regulowanego na lm350.
Jego wydajność prądowa to około 3A.
#10 15241947 15 Gru 2015 00:39

notebookinfo notebookinfo

Poziom 9

Posty: 22

Ocena: 1
Pomocny post? (0)

Post #10
15241947 15 Gru 2015 00:39

Pozwolę sobie podpiąć się pod temat.
Poszukuję kogoś kto pomoże mi zaprojektować płytkę do zasilacza na L200 z dodatkowym tranzystorem aby można było pobrać ok 4 -5 A.
#11 15241953 15 Gru 2015 00:42

Freddy Freddy

Poziom 43

Posty: 19997

Pomógł: 1394

Ocena: 2820
Pomocny post? (+1)

Post #11
15241953 15 Gru 2015 00:42

notebookinfo napisał:
Pozwolę sobie podpiąć się pod temat.
Poszukuję kogoś kto pomoże mi zaprojektować płytkę do zasilacza na L200 z dodatkowym tranzystorem aby można było pobrać ok 4 -5 A.
Oczywiście na forum nie szukałeś, bo i po co, przecież łatwiej czekać na gotowca. Zawsze znajdzie się frajer co zrobi to za Ciebie prawda?

Porad udzielam wyłącznie na forum, nie pomagam na PW
Zanim zadasz pytanie, wiedz, że zostało już omówione tutaj, a 99% nie jest unikalne. Użyj wyszukiwania.

Promuję tematy:
19.07.2020 Modyfikacja multimetru ANENG AN8008
03.02.2020 Programatory XGecu - TL866II Plus, T48, T56 - następcy TL866A i TL866CS
28.11.2017 Testery elementów oparte na ATMega - dyskusje o HW i SW
22.02.2016 Wzmacniacz HiFi PA300 z czasopisma Elektor Electronics
#12 15241995 15 Gru 2015 01:10

notebookinfo notebookinfo

Poziom 9

Posty: 22

Ocena: 1
Pomocny post? (+1)

Post #12
15241995 15 Gru 2015 01:10

@Freddy szukałem i to dokładnie. Chce pomocy nie gotowca.
Jeśli pominąłem jakiś temat z projektem płytki to jeszcze poszukam. Chyba, że masz taki pod ręką to podaj link.
Jest jeszcze kit j- 262 projekt płytki jest dostępny ale niestety nie ma w nim dwóch potencjometrów do regulacji napięcia i ograniczenia prądu..
#13 15242028 15 Gru 2015 02:15

Freddy Freddy

Poziom 43

Posty: 19997

Pomógł: 1394

Ocena: 2820
Pomocny post? (0)

Post #13
15242028 15 Gru 2015 02:15

Pokaż schemat który Cie interesuje i który znalazłeś.
Pomożemy zaprojektować płytke drukowaną do niego.

Porad udzielam wyłącznie na forum, nie pomagam na PW
Zanim zadasz pytanie, wiedz, że zostało już omówione tutaj, a 99% nie jest unikalne. Użyj wyszukiwania.

Promuję tematy:
19.07.2020 Modyfikacja multimetru ANENG AN8008
03.02.2020 Programatory XGecu - TL866II Plus, T48, T56 - następcy TL866A i TL866CS
28.11.2017 Testery elementów oparte na ATMega - dyskusje o HW i SW
22.02.2016 Wzmacniacz HiFi PA300 z czasopisma Elektor Electronics
#14 15242031 15 Gru 2015 02:26

notebookinfo notebookinfo

Poziom 9

Posty: 22

Ocena: 1
Pomocny post? (0)

Post #14
15242031 15 Gru 2015 02:26

Bardzo fajny projekt w tym linku https://www.elektroda.pl/rtvforum/topic2871640.html#15238987#15238987 tylko chodzi mi o możliwość pobrania większego prądu.
Jest jeszcze kit J - 262 tyle, że potrzebuję regulację napięcia oraz ograniczenia prądowego, z możliwością wyprowadzenia potencjometrów przewodami na obudowę.
Dzięki za chęci i zainteresowanie.
REKLAMA
#15 15242032 15 Gru 2015 02:27

Freddy Freddy

Poziom 43

Posty: 19997

Pomógł: 1394

Ocena: 2820
Pomocny post? (0)

Post #15
15242032 15 Gru 2015 02:27

To teraz patrząc na ten schemat i schemat z kitu j-262 zaproponuj modyfikacje.
Tylko w ten sposób się nauczysz.

Porad udzielam wyłącznie na forum, nie pomagam na PW
Zanim zadasz pytanie, wiedz, że zostało już omówione tutaj, a 99% nie jest unikalne. Użyj wyszukiwania.

Promuję tematy:
19.07.2020 Modyfikacja multimetru ANENG AN8008
03.02.2020 Programatory XGecu - TL866II Plus, T48, T56 - następcy TL866A i TL866CS
28.11.2017 Testery elementów oparte na ATMega - dyskusje o HW i SW
22.02.2016 Wzmacniacz HiFi PA300 z czasopisma Elektor Electronics
#16 15242036 15 Gru 2015 02:45

notebookinfo notebookinfo

Poziom 9

Posty: 22

Ocena: 1
Pomocny post? (0)

Post #16
15242036 15 Gru 2015 02:45

Do schematu jabela należy dołożyć jeden potencjometr a ten co jest w schemacie wyprowadzić na brzeg płytki. Jaki program polecasz ? Eagle ?
Kurde tam są dwa potencjometry....
Zaraz spróbuję pobrać eagle
#17 15242038 15 Gru 2015 03:12

Freddy Freddy

Poziom 43

Posty: 19997

Pomógł: 1394

Ocena: 2820
Pomocny post? (0)

Post #17
15242038 15 Gru 2015 03:12

notebookinfo napisał:
Kurde tam są dwa potencjometry....
O którym schemacie mówisz?

Porad udzielam wyłącznie na forum, nie pomagam na PW
Zanim zadasz pytanie, wiedz, że zostało już omówione tutaj, a 99% nie jest unikalne. Użyj wyszukiwania.

Promuję tematy:
19.07.2020 Modyfikacja multimetru ANENG AN8008
03.02.2020 Programatory XGecu - TL866II Plus, T48, T56 - następcy TL866A i TL866CS
28.11.2017 Testery elementów oparte na ATMega - dyskusje o HW i SW
22.02.2016 Wzmacniacz HiFi PA300 z czasopisma Elektor Electronics
#18 15242043 15 Gru 2015 03:24

notebookinfo notebookinfo

Poziom 9

Posty: 22

Ocena: 1
Pomocny post? (0)

Post #18
15242043 15 Gru 2015 03:24

W expressPCB spróbuję to narysować. Spróbuję zrobić to na podstawie tego j - 262
#19 15242321 15 Gru 2015 09:50

aksakal aksakal

Specjalista - urządzenia lampowe

Posty: 8946

Pomógł: 1669

Ocena: 3002
Pomocny post? (0)

Post #19
15242321 15 Gru 2015 09:50

Dla Kolegi, notebookinfo! Popatrz wariant schematów na tej stronie internetowej. http://www.webalice.it/crapellavittorio/electronic/L200.html
#20 15242460 15 Gru 2015 10:48

Freddy Freddy

Poziom 43

Posty: 19997

Pomógł: 1394

Ocena: 2820
Pomocny post? (0)

Post #20
15242460 15 Gru 2015 10:48

aksakal napisał:
Dla Kolegi, notebookinfo! Popatrz wariant schematów na tej stronie internetowej. http://www.webalice.it/crapellavittorio/electronic/L200.html
Ech, chciałem, żeby do tego sam doszedł .

Porad udzielam wyłącznie na forum, nie pomagam na PW
Zanim zadasz pytanie, wiedz, że zostało już omówione tutaj, a 99% nie jest unikalne. Użyj wyszukiwania.

Promuję tematy:
19.07.2020 Modyfikacja multimetru ANENG AN8008
03.02.2020 Programatory XGecu - TL866II Plus, T48, T56 - następcy TL866A i TL866CS
28.11.2017 Testery elementów oparte na ATMega - dyskusje o HW i SW
22.02.2016 Wzmacniacz HiFi PA300 z czasopisma Elektor Electronics
#21 15244512 15 Gru 2015 23:08

notebookinfo notebookinfo

Poziom 9

Posty: 22

Ocena: 1
Pomocny post? (0)

Post #21
15244512 15 Gru 2015 23:08

Dzięki serdeczne.
#22 15250264 18 Gru 2015 06:53

kivoPL kivoPL

Poziom 9

Posty: 278

Ocena: 6
Autor tematu Pomocny post? (+1)

Post #22
15250264 18 Gru 2015 06:53

Temat umarł
Mam jeszcze jedno małe pytanko

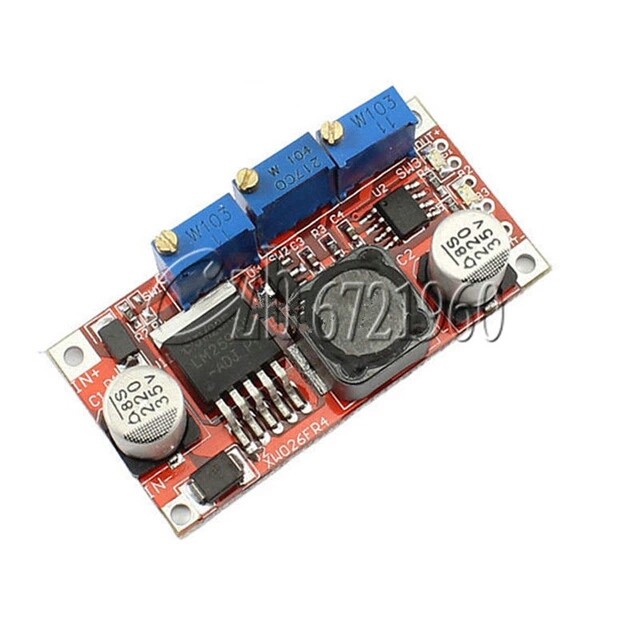

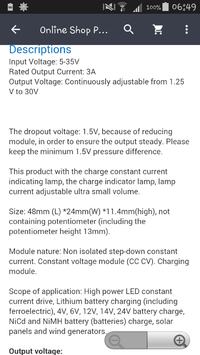

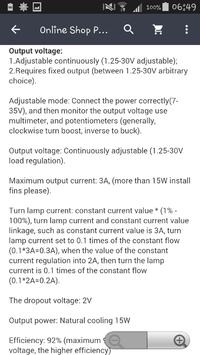

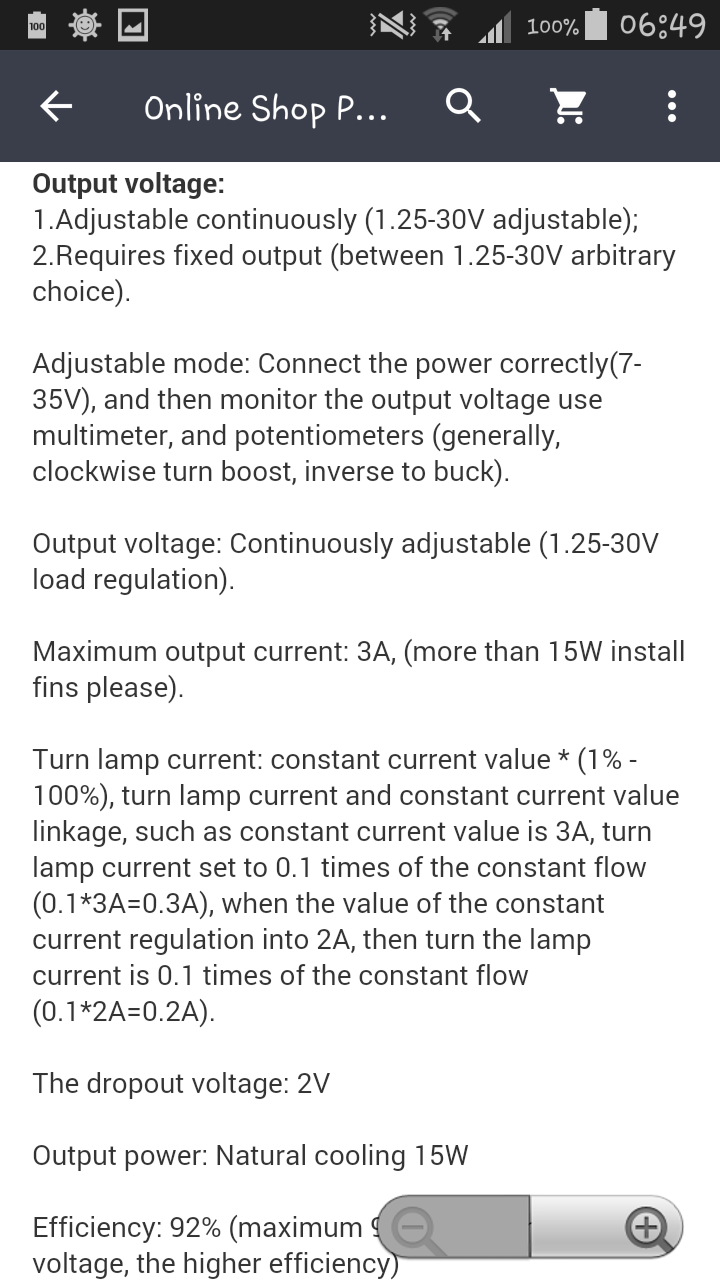

napotkałem się na aukcji na takie coś

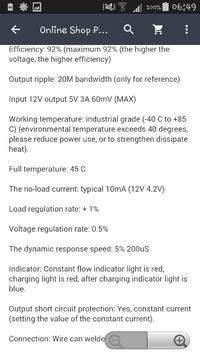

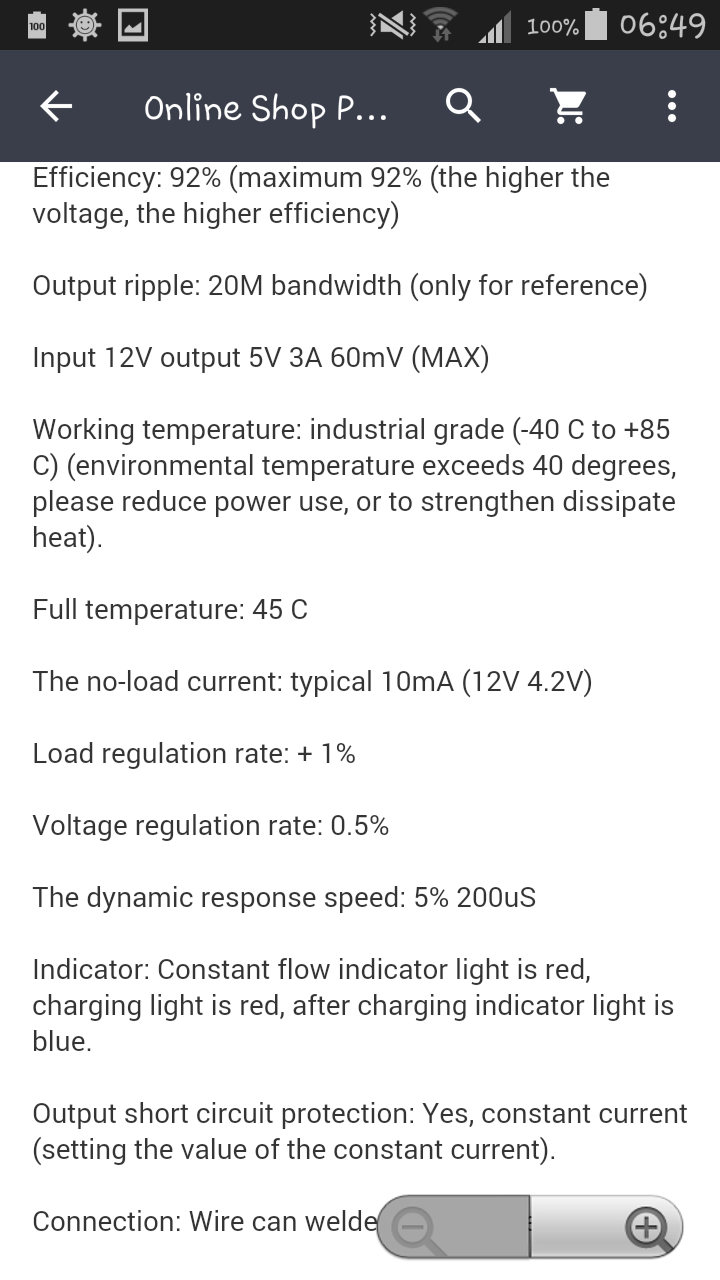

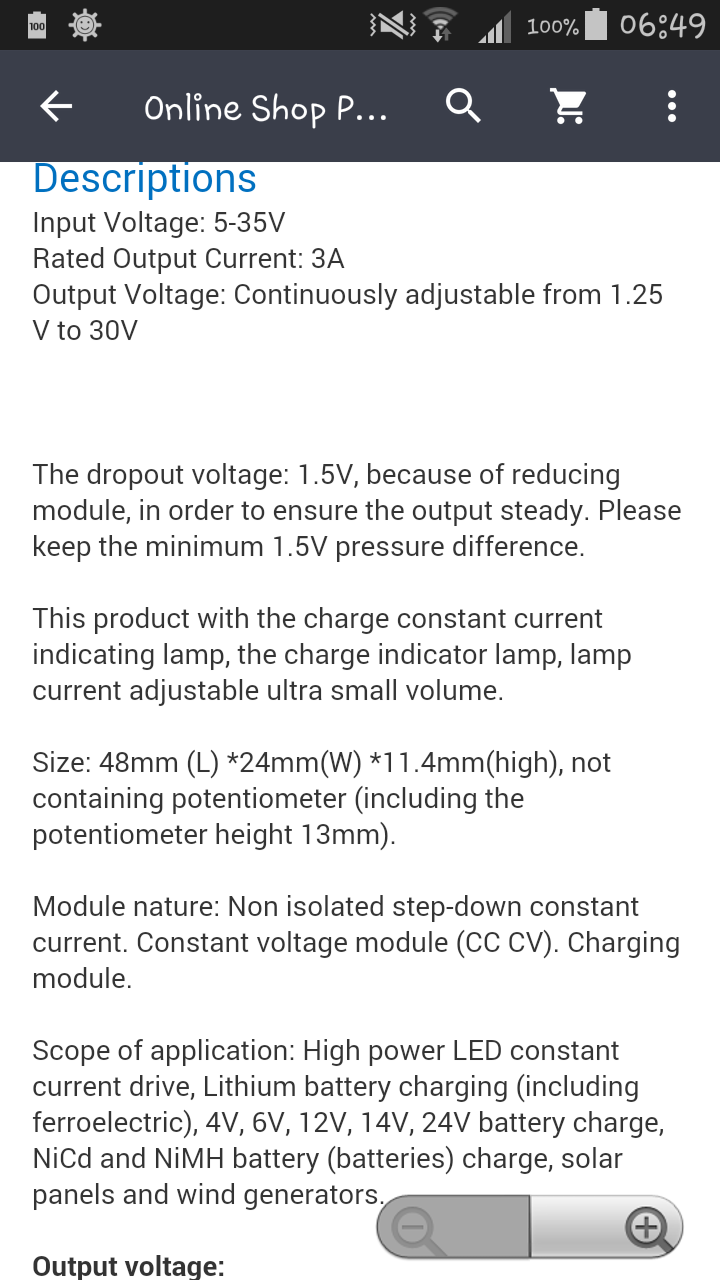

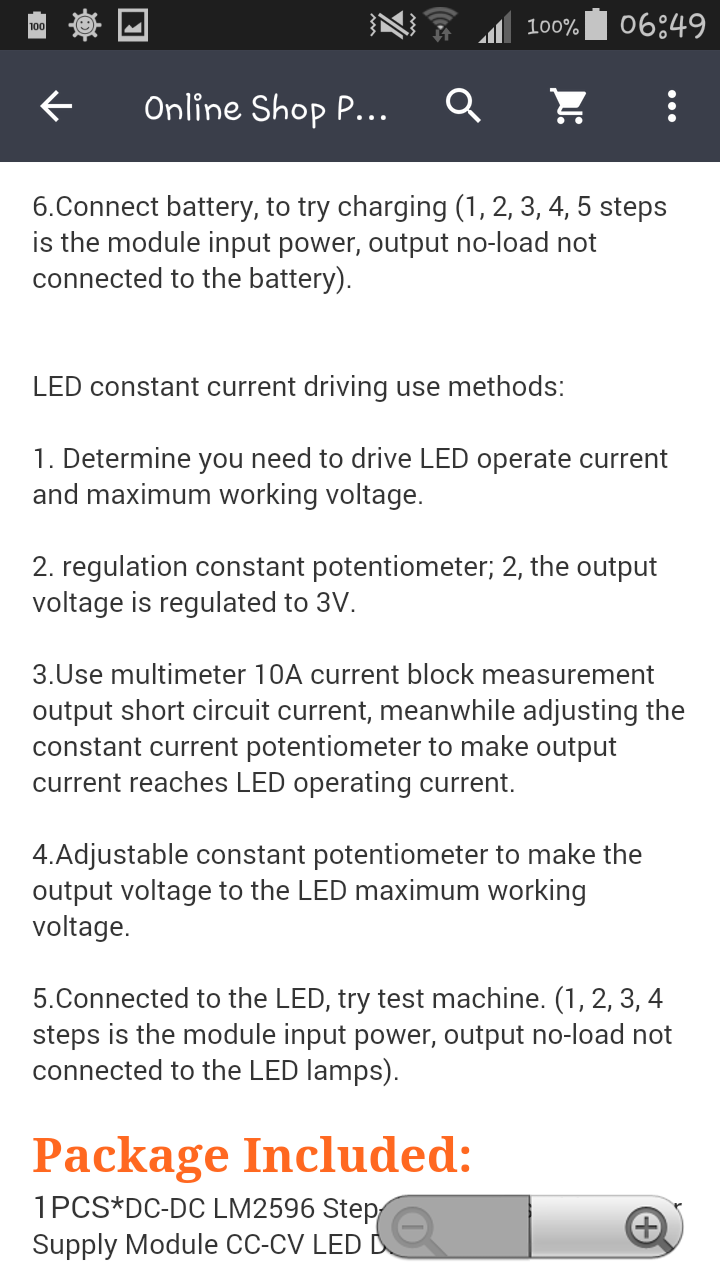

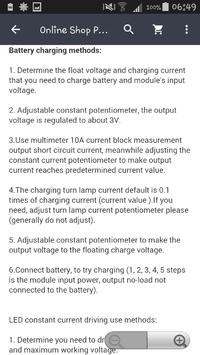

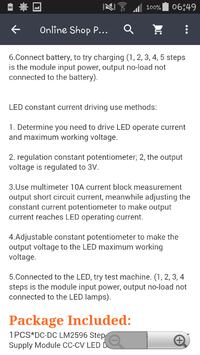

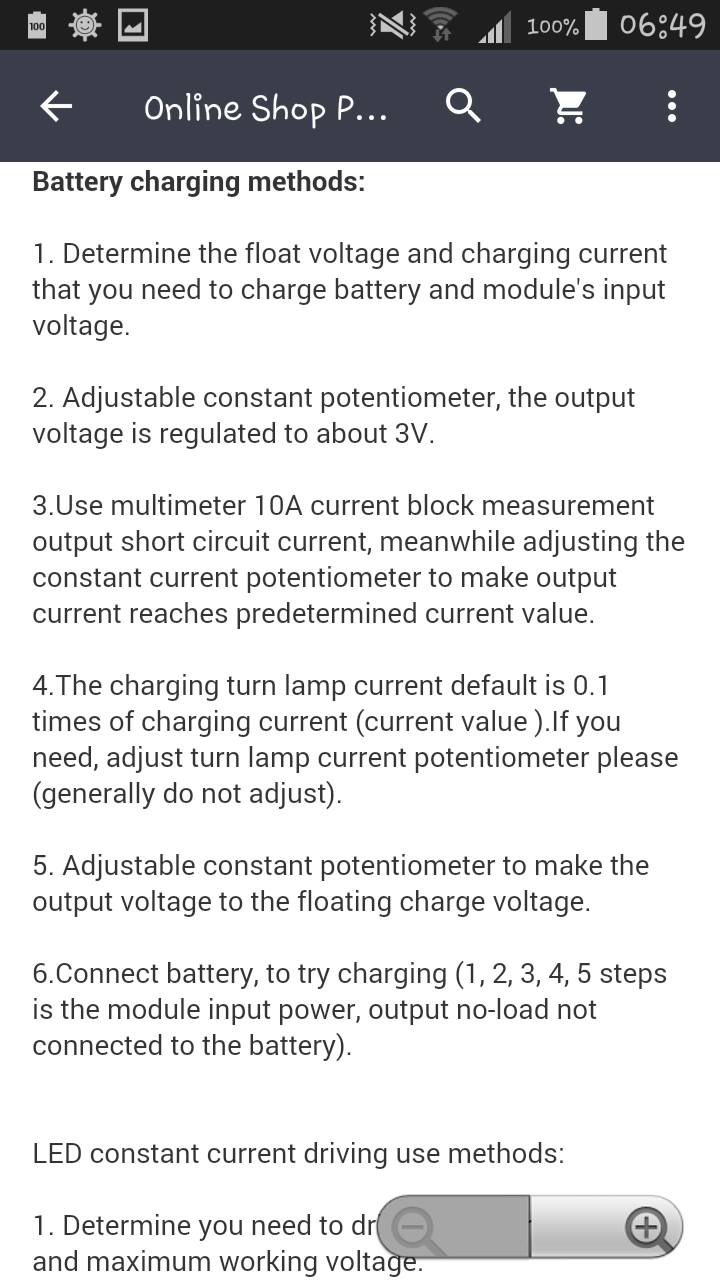

w opisie przedmiotu jest:

Cena tego przedmiotu jest bardzo niska (ok. 2$).
Warto kupić takie cudo ?
I czym, jakim transformatorem mogę to zasilić ?

Promuję tematy:
30.11.2015 Laboratoryjny zasilacz z ATX
#23 15251228 18 Gru 2015 16:09

Wojciech. Wojciech.

Poziom 37

Posty: 3595

Pomógł: 319

Ocena: 467
Pomocny post? (0)

Post #23
15251228 18 Gru 2015 16:09

kivoPL napisał:
Temat umarł
Mam jeszcze jedno małe pytanko
napotkałem się na aukcji na takie coś

w opisie przedmiotu jest:

Cena tego przedmiotu jest bardzo niska (ok. 2$).

Warto kupić takie cudo ?
I czym, jakim transformatorem mogę to zasilić ?

Cena jest normalna, jak na realia z "CHIN". Ale koszt drastycznie wzrośnie, gdy kupisz trafo.

Promuję tematy:
25.05.2024 Regulator PID do grzałki, aby utrzymać napięcie sieciowe poniżej 253V - czy możliwe?
03.10.2017 Podłączenie silnika 3F 380V do falownika 1F 3x230V - czy to możliwe?
#24 15251306 18 Gru 2015 16:42

NIXIE_123 NIXIE_123

Poziom 34

Posty: 2087

Pomógł: 288

Ocena: 609
Pomocny post? (0)

Post #24
15251306 18 Gru 2015 16:42

Tu masz poradnik wideo, w którym użyto podobnego "wynalazku"

https://www.youtube.com/watch?v=wI-KYRdmx-E

Promuję tematy:
04.07.2021 Wefa WF606 - co jest w środku?
