Dopasowanie anteny, Dipol otwarty 75om do nadajnika 50om. Obliczanie baluna.

Witam!

Posiadam nadajnik UKF na częstotliwości X, zrobiłem odpowiednią antenę dipol otwarty z miedzianych rurek.
Antena została wykonana zgodnie z zasadami, są dokładnie obliczone promienniki.
Przerwa między promiennikami wynosi 2cm.
Wysięgnik anteny jest zrobiony z pręta gwintowanego a jego długość wynosi 70cm.
Mój problem polega na dopasowaniu anteny która ma 75Ω a nadajnik był strojony do sztucznego obciążenia 50Ω.
Jaki balun zastosować do poprawnego działania układu?
Antena ma wypromieniować ponad 30W, więc symetryzator musi być przystosowany do takiej mocy.

Rezystor240 napisał:

Mój problem polega na dopasowaniu anteny która ma 75Ω a nadajnik był strojony do sztucznego obciążenia 50Ω.

Transformator 1/12-falowy do zmiany impedancji 50Ω na 75Ω:
https://pa0fri.home.xs4all.nl/Ant/Eentwaalfde...%20trafo/One-twelfth%20wave%20transformer.htm
Przy antenie muszisz mieć jeszcze symetryzator bez transformacji 50Ωniesym/50Ωsym - możesz użyć kombinacji 3/4fali + 1/4 fali.

Moja antena to ¼ długości fali częstotliwości nadajnika, więc balun przy antenie powinien mieć długość ½ długości fali?

Rezystor240 napisał:

Moja antena to ¼ długości fali częstotliwości nadajnika, więc balun przy antenie powinien mieć długość ½ długości fali?

Nie - baluna nie obchodzi długość anteny, a jedynie jej Z, i rzecz jasna to czy antena jest symetryczna czy niesymetryczna - ty najpierw opisz co to jest za antena, bo w/g twego opisu to dipol prosty (75Ω, symetryczny)

Dopasowanie anteny symetrycznej 75Ω do przewodu koncentrycznego 75Ω:


Oczywiście inna technika to nawijanie transformatorów na rdzzeniach pierścieniowych.

jdubowski napisał:

ty najpierw opisz co to jest za antena, bo w/g twego opisu to dipol prosty (75Ω, symetryczny)

To jest dipol otwarty, czyli antena symetryczna 75Ω
I teraz chcę zmienić impedancję anteny z 75Ω na 50Ω bo na taką impedancję był strojony nadajnik.
Balun jest potrzebny do zmiany, symetryczny/niesymetryczny.

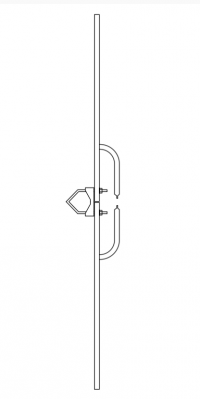

Najprościej będzie złączyć te dwa kawałki dipola i zastosować zasilanie bocznikowe. Można dopasować do każdej oporności od kilku do ponad 100 omów.
Podstawowa zaleta to znakomite połączenie galwaniczne całej anteny z oplotem kabla i prawidłowo wykonanym uziemieniem.
Przy mocach rzędu 30W i częstotliwościach powyżej 30 MHz straty w ferrytach są zbyt duże.

@irekr
Mógłbyś podać schemat/rysunek takiej anteny.

Rezystor240 napisał:

@irekr
Mógłbyś podać schemat/rysunek takiej anteny.

Google wyłączyli?

I inna forma zasilania bocznikowego anten:
http://www.alan.pl/down/ANA-2.pdf
Ta antena ma na pewno 50 omów, zainstalowałem ponad setkę....

jdubowski napisał:

Rezystor240 napisał:

@irekr
Mógłbyś podać schemat/rysunek takiej anteny.

Google wyłączyli?

Przecież to jest dipol ½ fali i ramiona mają ¼ długości fali.
Czyli ta antena stroi na 75Ω
Ja potrzebuję 50Ω antenę.

I inna forma zasilania bocznikowego anten:
http://www.alan.pl/down/ANA-2.pdf
Ta antena ma na pewno 50 omów, zainstalowałem ponad setkę....

W przypadku anteny z posta nr 8 wystarczy podłączyć oplot do środka dipola, gorąca żyłę do jednego z boczników i pomiędzy bocznik a dipol w części zasilanej założyć zworę około 4 cm od standardowego punktu połączenia. Dokładne położenie oczywiście dobrać podczas pomiarów tak impedancji jak i reaktancji.
