Chińskie radio Pumpkin problem - Brak pomysłu na podlaczenie nie rozumiem schema

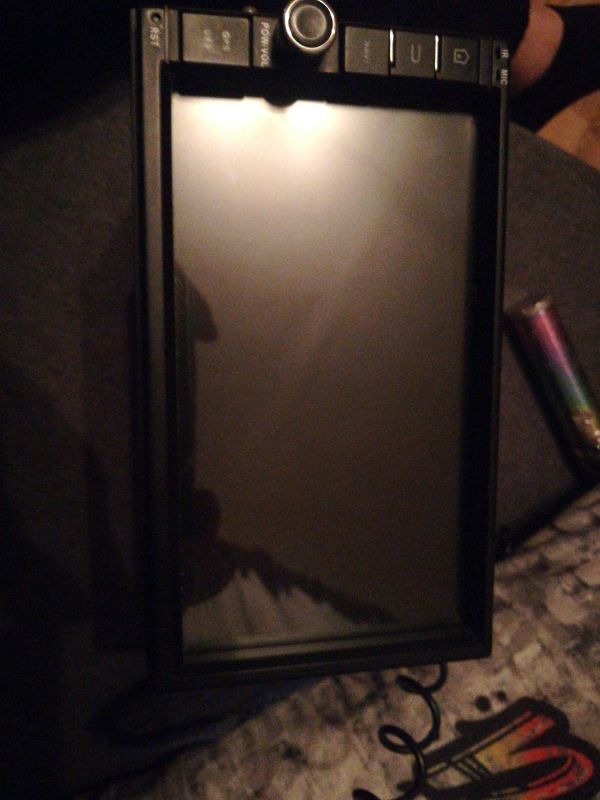

Problem polega na tym że nie rozumiem schematu na radiu nie mam oryginalnej kostki lecz kupiłem taka sama z inna pinologia proszę o pomóc w zalaczniku zdj pinow kostki oraz radia

Marka i model tego radia?

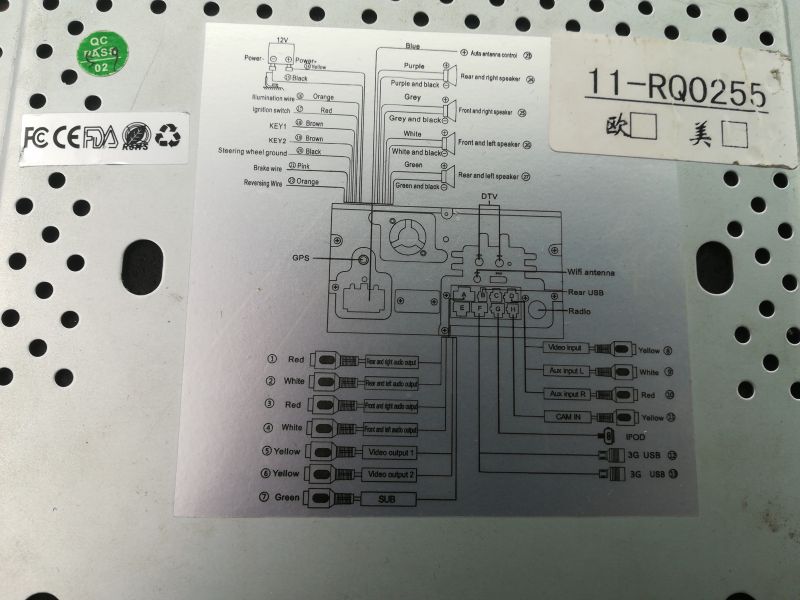

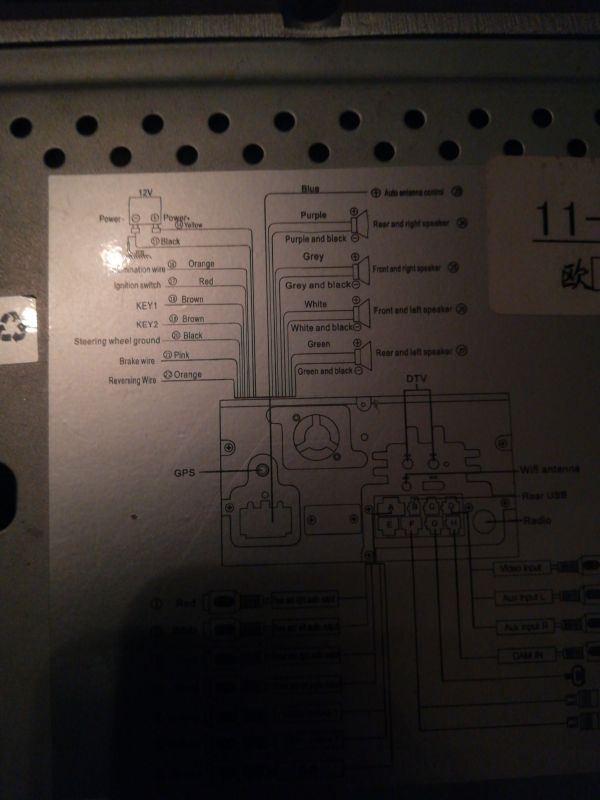

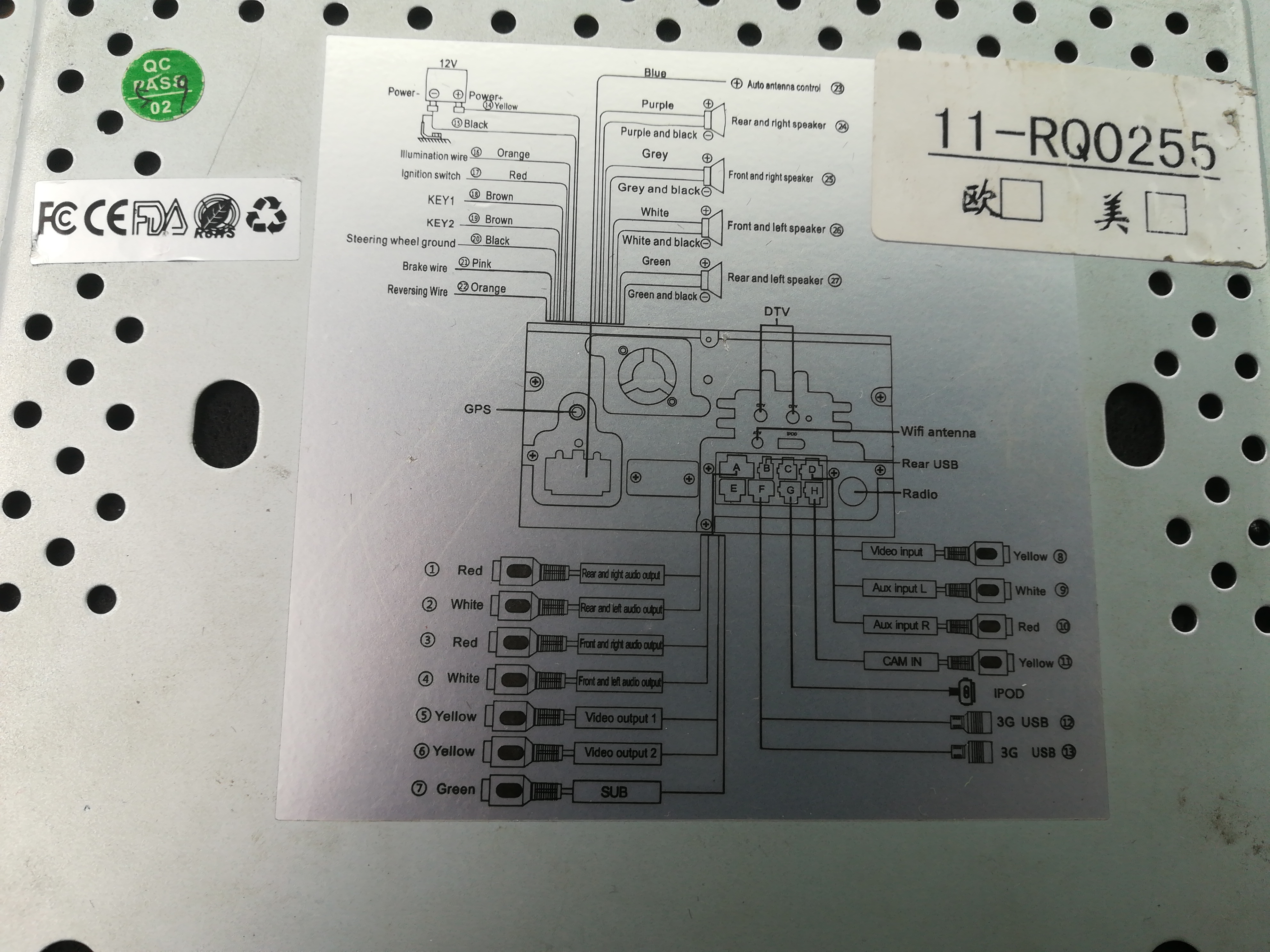

Czego konkretnie w tym schemacie nie rozumiesz, bo jak dla mnie to jest całkiem czytelny i jednoznaczny. Problem w tym, że nie podaje numerów pinów, a jedynie kolory przewodów z oryginalnej kostki, której nie masz.

tzok napisał:

Problem w tym, że nie podaje numerów pinów,

A co oznacza numer za opisem przewodu?

Fotka w lepszej jakosci

vodiczka napisał:

A co oznacza numer za opisem przewodu?

Niestety nic... zauważ, że ta numeracja jest ciągła dla różnych gniazd... w gnieździe którego dotyczy temat numery idą od 14 do 27.

Czyli jedyna sensowna opcja jest oddać radio komuś kto to rozbierze i podłączy w odpowiedniej pinologii tak?

Owszem jeśli nie czujesz się na siłach.

...no ale nic z tego nie wynika w kwestii który to pin.

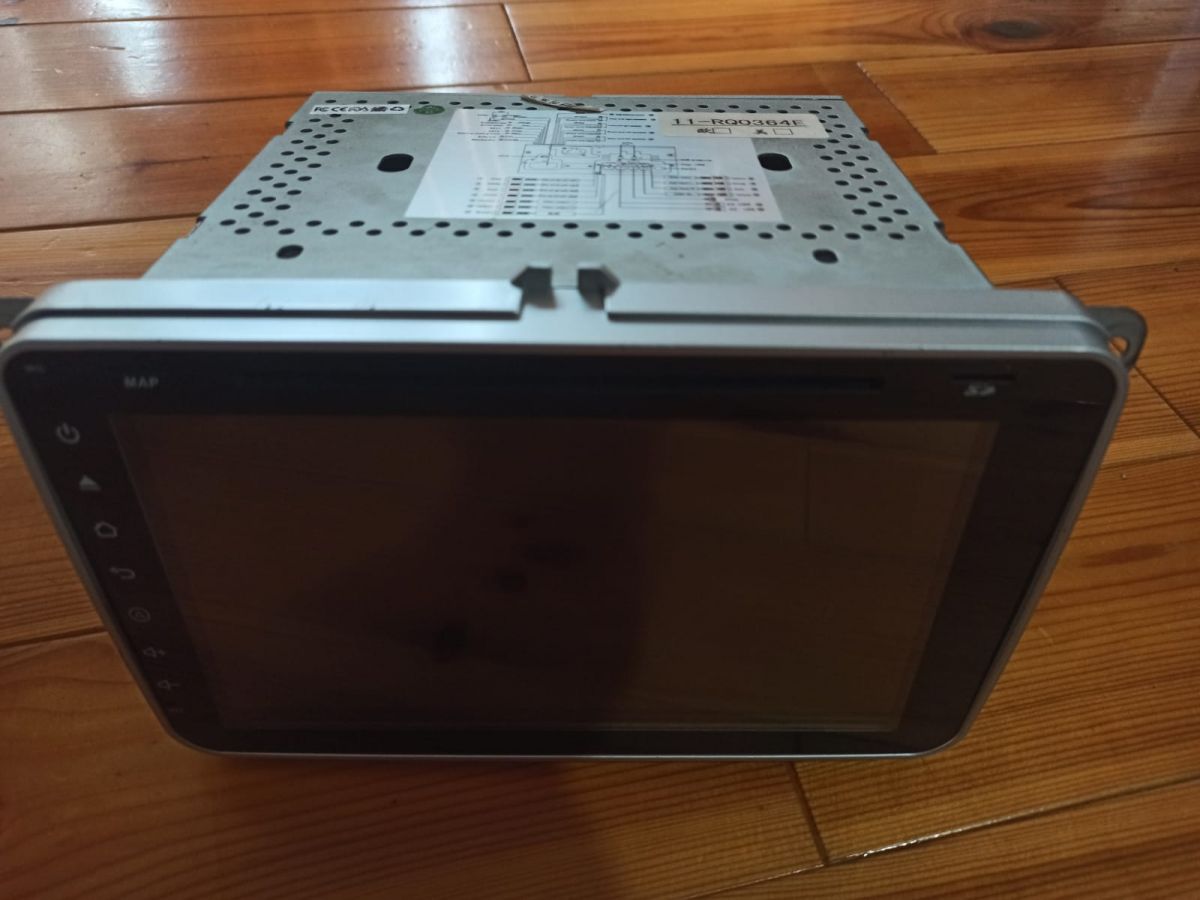

Mam podobne radio 11-RQ0364E

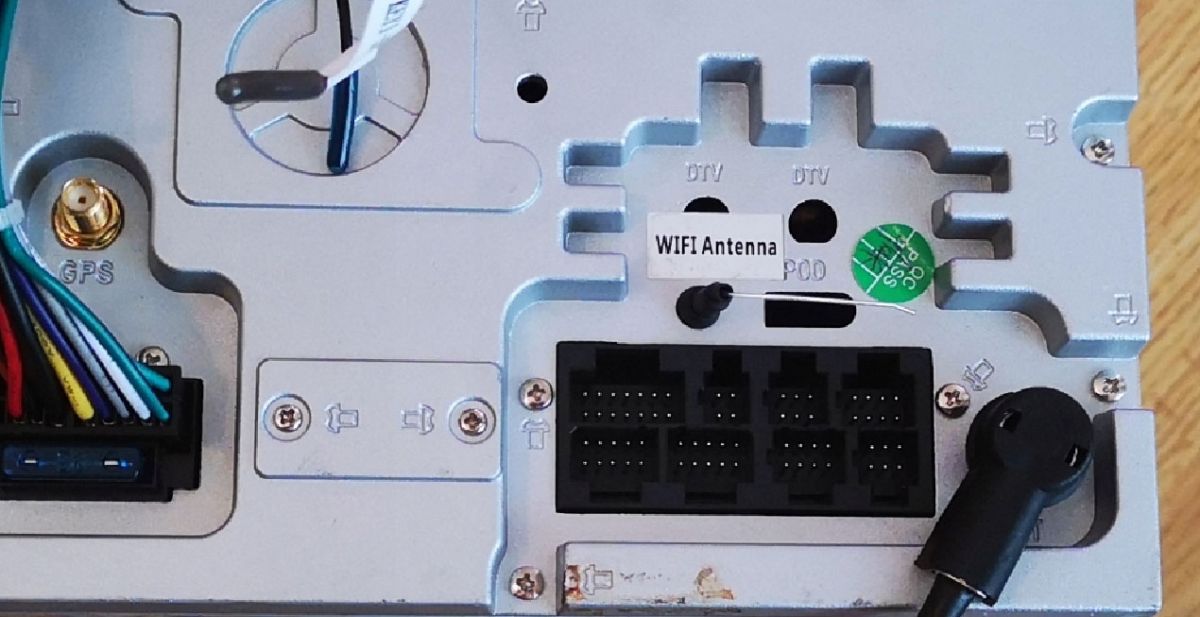

wtyczka zasilająca jak wyżej jednak zgadza się tylko "grube zasilanie" w środku TDA7850 poszukuję zasilania do podtrzymania pamięci? Może ktoś dysponuje takim schematem?

Dodano po 10 [godziny] 49 [minuty]:

Może komuś się przyda, bo miałem opór przed wbiciem kabelków:



A widać, że Chińczycy maja różne wersje:


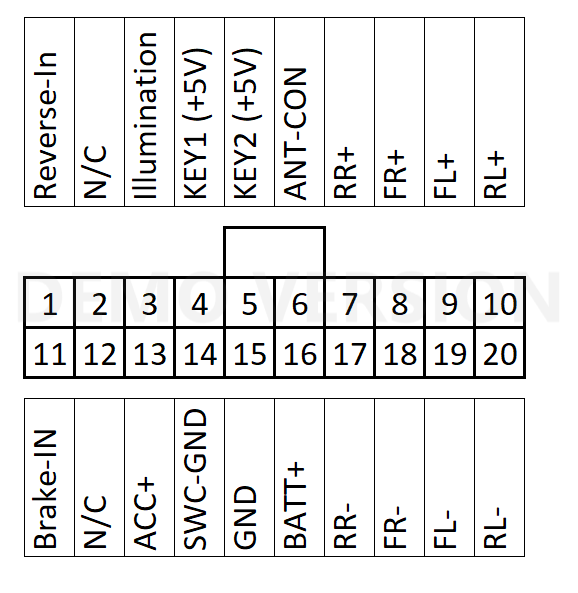

A oto ta zabawka


3 - oświetlenie nocne +12V (oświetlenie klawiszy pojawia się po chwili)
13 - stały +12V
14,15 - Masa
16 - Po kluczyku +12V (główne zasilanie - wzmacniacz, przetwornice, itp.)

7,17 głośniki fiolet
8,18 głośniki biały
9,19 głośniki szary
10,20 głośniki zielony

Raczej chyba 16 to żółty przewód stały plus na nim jest bezpiecznik, a 13 czerwony to plus po włączeniu zapłonu.

ILL to wejście oświetlenia zegarów (to przewód na którym pojawia się 12V po włączeniu świateł postojowych).
B+ to stałe zasilanie 12V.
ACC to zasilanie 12V po stacyjce.

...ale co radio to rozmieszczenie sygnałów może się różnić.
