Witam,
Nie widzę nigdzie jasno wytłumaczonej tej kwestii dla mnie, więc otwieram nowy temat.

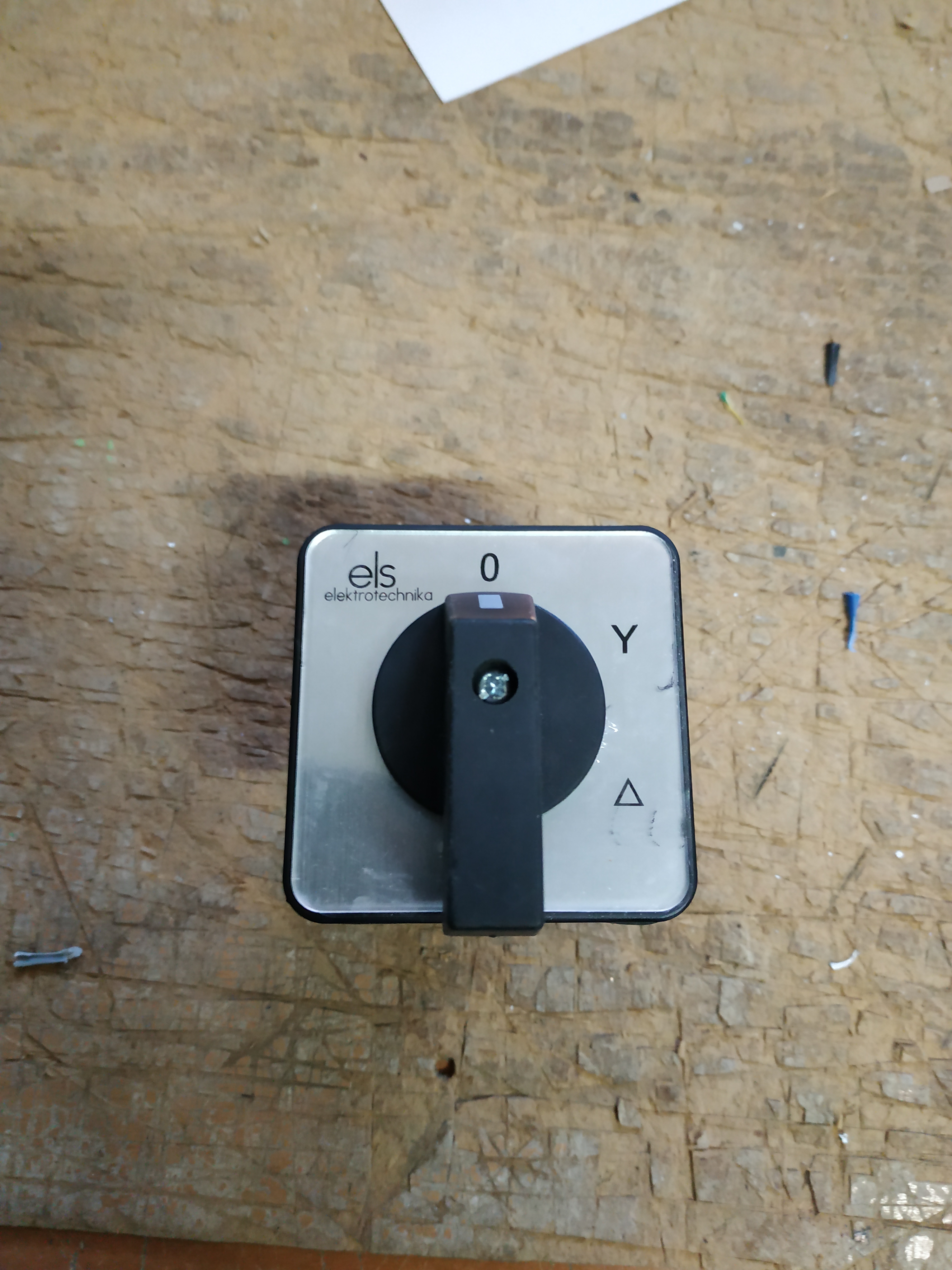

Posiadam silnik 3 fazowy [1.1kW], oraz przełącznik gwiazda trójkąt, jak poniżej.

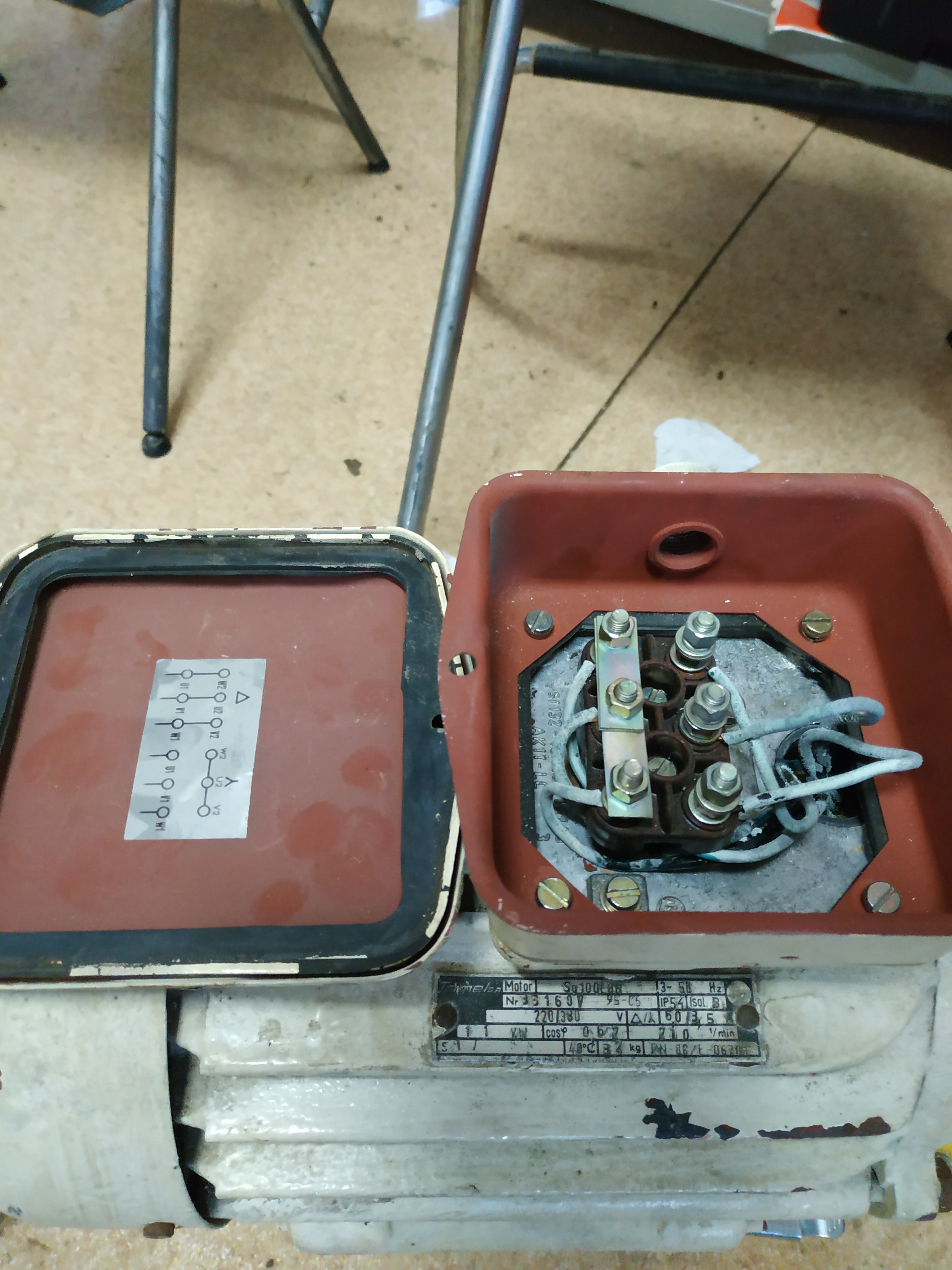

Widzę że silnik połączony był na gwiazdę.
Prosiłbym o łopatologiczne-idioto odporne informacje:
1. Do którego z wtyków przełącznika podłączyć L1, L2, L3, do którego Zero, i ziemię [proszę o podanie numery wtyków z przełącznika]. np. L1- 6, L2-3 etc.
2. Analogicznie z podłączeniem "pin" z silnika U1, V1, W,1 oraz U2, V2, W,2 z odpowiednimi numerami przełącznika gwiazda-trójkąt.
Online jest wiele schematów podłączeniowych, natomiast gubię się w połączeniu schematów dostępnych online z tym włącznikiem.
Z góry dziękuję,
Janek

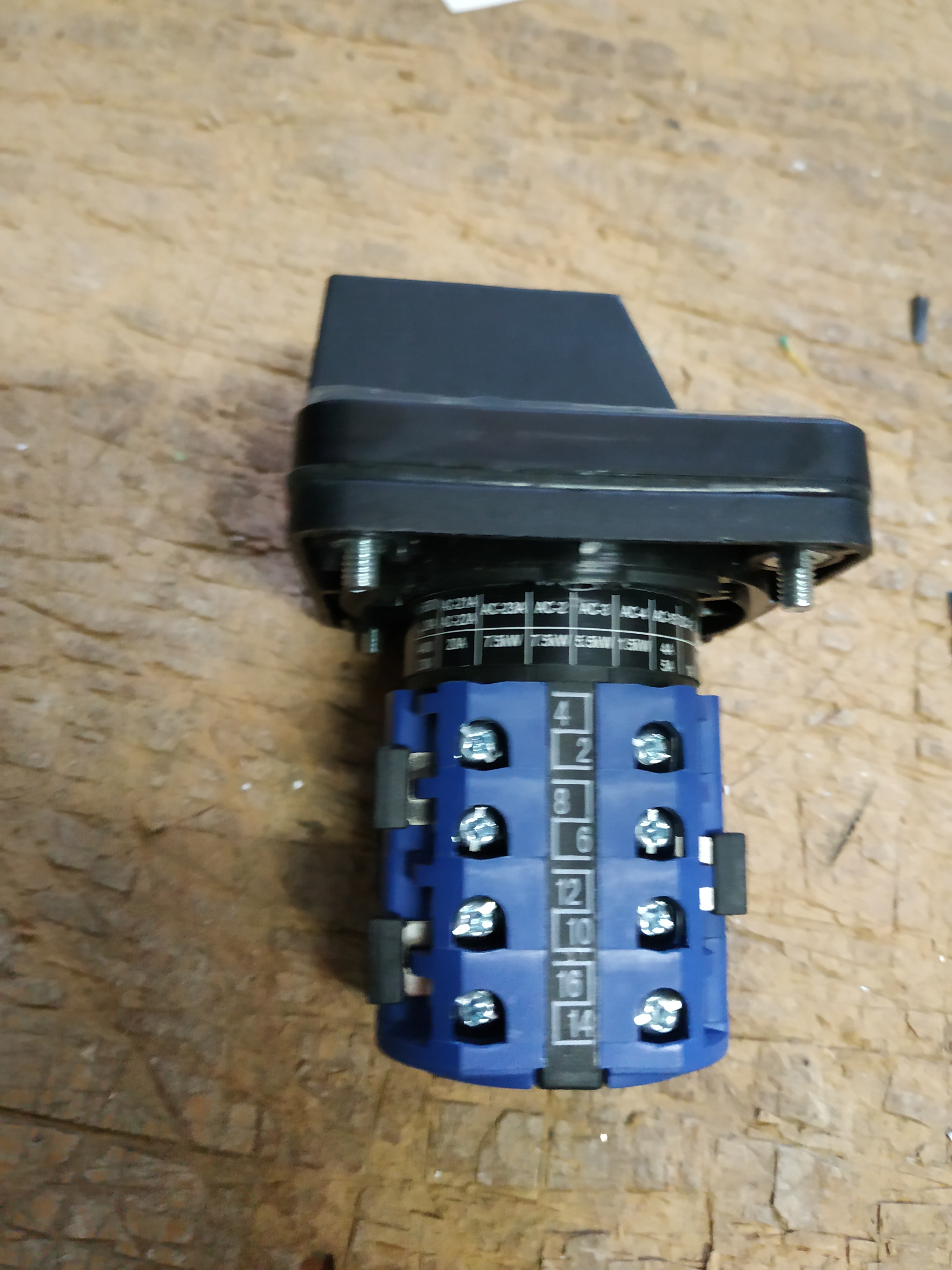

[img-3]
Dodano po 6 [minuty]:

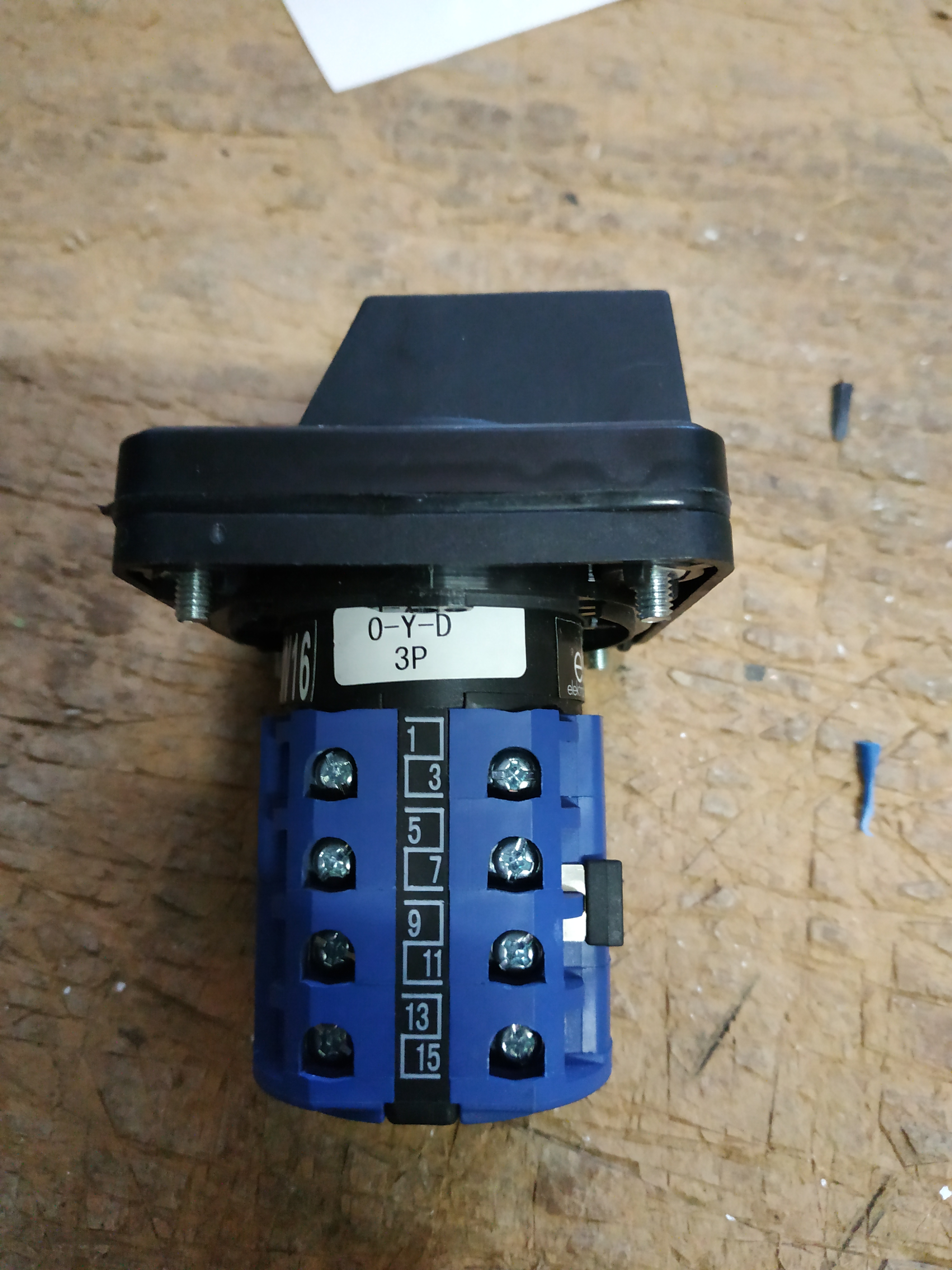

Brakujące zdjęcie z wtykami nieparzystymi
