Zegar z regulacją czasu 20 min - 1h, układ NE555, załączanie obwodu, reset i zasilanie 12V

Dzień dobry
Potrzebuję zbudować następujące urządzenie.
Zegar, który załączy obwód po ustalonym za pomocą rezystora czasie (20 minut do ponad 1 godziny)
Układ nie załącza wyjścia, gdy nie jest zasilany oraz, gdy go włączę, dopiero po włączeniu zasilania (12V) i gdy minie ustawiony czas (np. 1 godzina) następuje załączenie wyjścia.

Dodatkowo potrzebny jest reset, który jest równoznaczny z załączeniem zasilania, tzn restartuje zegar który liczy czas załączenia od początku, i dopiero po upływie ustawionego czasu nastąpi załączenie.
Dobrze aby w momencie trzymania przycisku (chwilowego) restartu wyjście nie było załączone. Ale to nie jest niezbędny warunek.

Ponoć da się to wykonać na układzie NE555...

Jakie są Wasze pomysły?

Na 555 nie robi się timerów odliczających godziny bo trzeba by ładować kilka milifaradów przez kilka megaomów. zobacz CD4541.

Do NE555 potrzebowałbyś dużej pojemności kondensatora - np. 47 000 µF. CD4541 pozwala użyć ułamka µF, bo działa z mniejszymi prądami wejściowymi, oraz zawiera generator i dzielnik przez 65536. Do tego autoreset przy włączaniu i odrębne wejście Reset, nie trzeba kombinować jak z NE555, by z Reset zrobić autoreset. No i początkowy ładunek kondensatora nie ma zauważalnego wpływu na działanie - dla NE555 ma.

Czy ta płytka jest oparta na układzie o którym piszecie ?
Link

Poczytaj sam:
https://tor-online.ro/img/produse/31731/modul...labil-0.13s---3700s-tp6630tc_fisa_tehnica.pdf

RAF96 napisał:

Czy ta płytka jest oparta na układzie o którym piszecie ?

Sądząc po proporcjach czasów, tak. Ale chyba nie wszystkie funkcje CD4541 są dostępne poprzez zworki.

Niestety opisy na AliExpress zwykle są niejasne, i pomijają wiele istotnych spraw. Bo sprzedawca się nie zna.

_jta_ napisał:

Niestety opisy na AliExpress zwykle są niejasne, i pomijają wiele istotnych spraw

To niestety prawda.
Ten opis z mojego postu powyżej nie pochodzi wprawdzie ze strony AllExpress, ale też nie wyjaśnia wszystkiego.
Dokładnie mówiąc, chodzi o to :
To get ON the relay input must be given
Input can be given by shorting the given two pins or external input can also give (5v
or 12v

A może trzeba poprosić Chińczyka o schemat połączeń w tym module?

CD4541 ma wejścia: Autoreset (5), Master Reset (6), Q/~Q (9), Mode (10); aby resetował się przy włączaniu zasilania, Autoreset trzeba połączyć z masą; aby go zresetować, na Master Reset trzeba podać napięcie zasilania; aby sam się nie restartował, Mode trzeba połączyć z masą. Sygnał Q/~Q podaje się ze zworki, Master Reset pewnie jest wyprowadzony na goldpin, Mode pewnie jest dobrze, pytanie jak z Autoreset.

Ale można po kupieniu tego modułu zmierzyć napięcie na pinie 5, albo sprawdzić, czy resetuje się przy włączaniu zasilania. Ze zdjęć wygląda na to, że ścieżka od pinu 5 wchodzi pod układ scalony i nie widać, z czym jest połączona, ani nie ma jak jej przeciąć.

RAF96 napisał:

Czy ta płytka jest oparta na układzie o którym piszecie ?

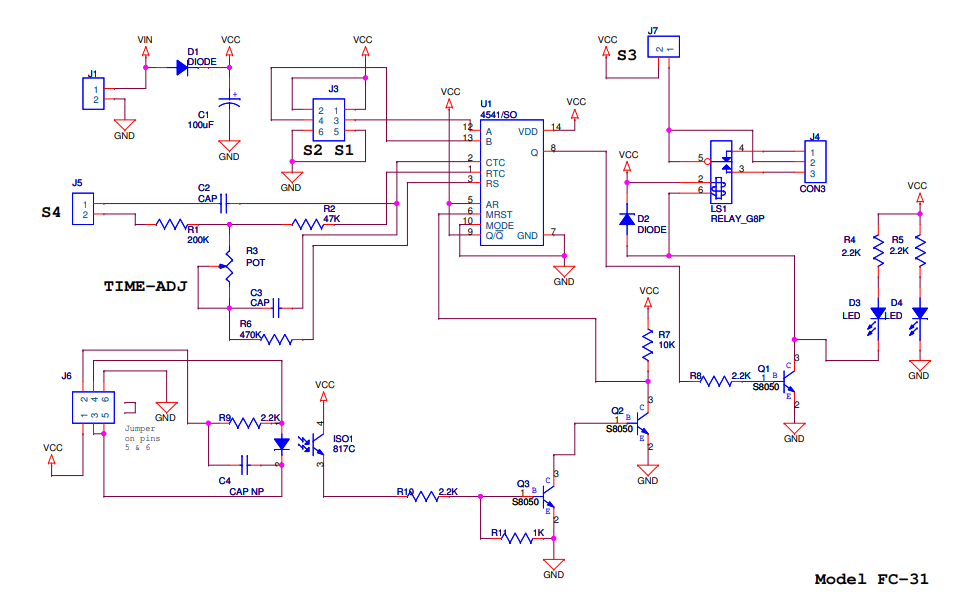

Tak, jest nawet schemat tego modułu FC-31

AR połączony z VCC - nie będzie automatycznego resetowania po włączeniu zasilania. A co tam zrobili z Q2, jak on ma się włączyć? Bez tego będzie stale MRST.

_jta_ napisał:

A co tam zrobili z Q2, jak on ma się włączyć?

Pewnie jest rezystor polaryzujący bazę ale zapomnieli dorysować.

To może da się go zastąpić dwoma opornikami połączonymi szeregowo, i od ich połączenia dać kondensator do masy - to zrobi reset przy włączaniu zasilania.

Lepiej by działało połączenie AR z masą - ale nie wiem, czy to jest wykonalne, skoro jest połączony z VCC ścieżką pod układem.
