Witam
Mam problem i nie wiem czy to wina błędnego podłączenia, czy też coś może jest wadliwe.
Mianowicie chce podłączyć dzwonek do drzwi, dzwonek na szynę 8V, do tego transformator dzwonkowy 0-24V.

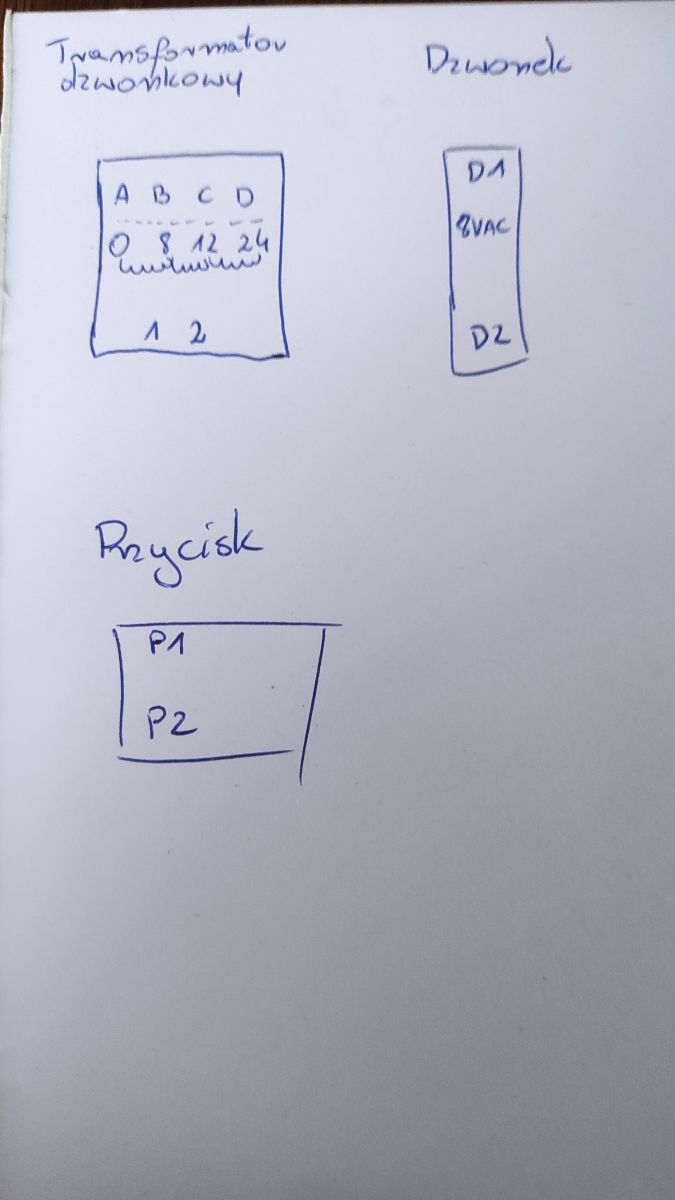

Jak na załączonym rysunku - jak podłącze prąd 230V do transformatora dzwonkowego pod 1, to napięcie pojawia się na A, B, C, D oraz 2.
Jak to spiąć z przyciskiem i dzwonkiem?
Czy na A w transformatorze dzwonkowy też powinno być napięcie?
Eplan więcej niż CAD Ile procent możliwości oprogramowania inżynieryjnego wykorzystujesz? Podcast#35 [sponsorowany]
REKLAMA
#2 20965502 17 Lut 2024 15:11

sosarek sosarek

Konto firmowe
Poziom 43

Posty: 83875

Pomógł: 9321

Ocena: 15543
Pomocny post? (0)

Post #2
20965502 17 Lut 2024 15:11

Na zaciskach A i B masz wymagane napięcie.

Konto firmowe:
Z
Pka, Poznań, 60-850

Pomogłem? Kup mi kawę.

Promuję tematy:
26.03.2020 Chromebook - Temat dla posiadaczy i miłośników Chromebooków
25.03.2020 Koronawirus i ameby w czasie jego panowania
05.03.2019 Świeżaki i bohaterowie własnego domu - jak montować bądź nie systemu alarmowego
01.03.2019 Kieszonkowy retro-emulator na chińskim FPGA by piotr_go.
#3 20965511 17 Lut 2024 15:20

kokapetyl kokapetyl

Poziom 43

Posty: 13445

Pomógł: 1787

Ocena: 2106
Pomocny post? (0)

Post #3
20965511 17 Lut 2024 15:20

jacekwojnowski90 napisał:
dzwonek do drzwi, dzwonek na szynę 8V,

Czyżby faktycznie ten dzwonek będzie zamontowany w rozdzielnicy?
jacekwojnowski90 napisał:
jak podłącze prąd 230V do transformatora dzwonkowego pod 1,

Trzeba podłączyć dwa przewody pod 1 i 2 (tak wychodzi z Twojego rysunku)
Dzwonek podłączasz pod A i B, jeden z tych przewodów podłączasz przez przycisk.
REKLAMA
#4 20965542 17 Lut 2024 15:47

jacekwojnowski90 jacekwojnowski90

Poziom 3

Posty: 5
Autor tematu Pomocny post? (0)

Post #4
20965542 17 Lut 2024 15:47

Dokładnie tak, będzie montowany w rozdzielnicy.

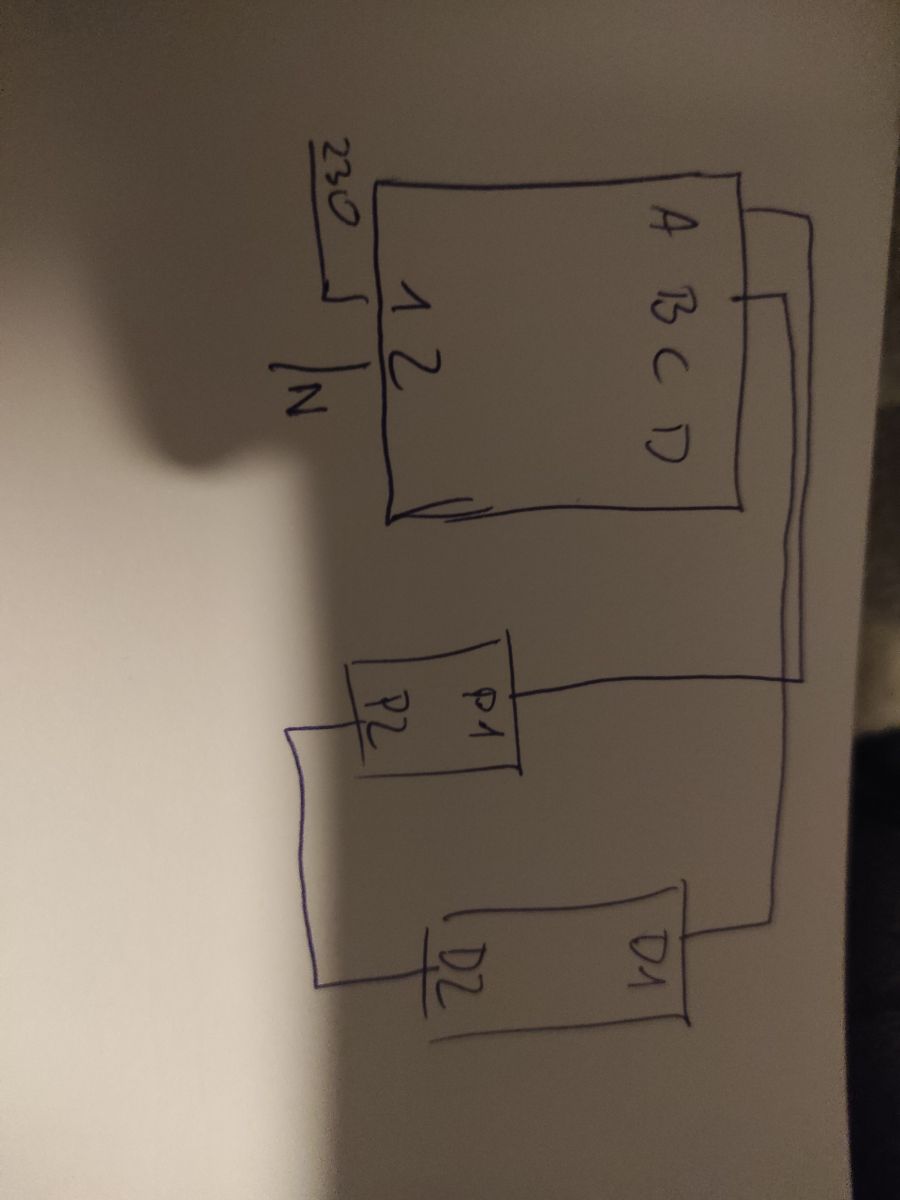

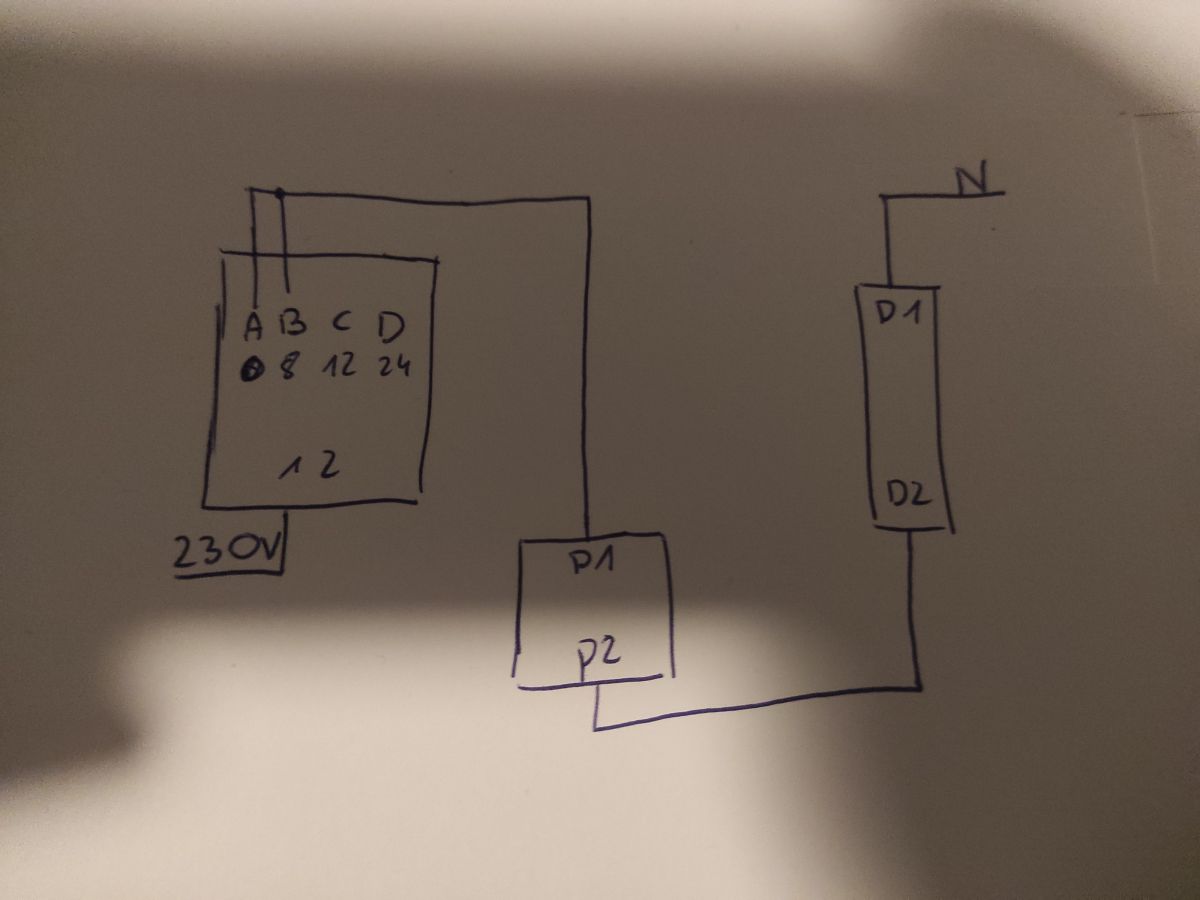

Podłączyłem jeszcze jak na poniższym rysunku + dałem też napięcie na 2 w transformatorze.
Dzwonek milczy jak zaklęty.
Dodatkowo po podpięciu dzwonka pod N na wyjściu znika napięcie na A i B w transformatorze.
#5 20965553 17 Lut 2024 15:57

mczapski mczapski

Poziom 40

Posty: 6251

Pomógł: 468

Ocena: 1661
Pomocny post? (0)

Post #5
20965553 17 Lut 2024 15:57

I ma rację. Ale być może zadymił transformator? Gdyby jednak przeżył to połącz ze sobą B z D1 i oczywiście usuń połączenie A z B.
#6 20965560 17 Lut 2024 16:01

kkas12 kkas12

Poziom 43

Posty: 17409

Pomógł: 1076

Ocena: 4322
Pomocny post? (0)

Post #6
20965560 17 Lut 2024 16:01

Narysuj i przemyśl jeszcze raz jal to połączyłeś, bo z tego co przedstawiłeś w powyższym poście jakieś bzury tylko widać.

Podpowiem.

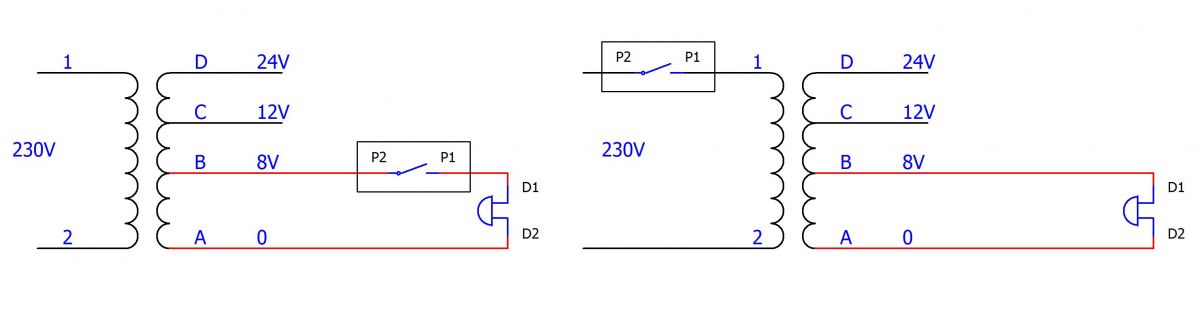

Z zacisku A transformatora na zacisk P1 wyłącznika, z zacisku P2 wyłącznika na zacisk D2 dzwonka, z zacisku B transformatora na zacisk D1 dzwonka.
Widzisz różnicę?

Promuję tematy:
20.03.2018 Pomiary elektr. w domku jednorodzinnym- dziwny dobór zabezpieczeń nadprądowych
20.08.2017 Stara instalacja TN-C, różne opinie elektryków a poprawność instalacji.
#7 20965577 17 Lut 2024 16:07

tyqva tyqva

Poziom 37

Posty: 2792

Pomógł: 337

Ocena: 1183
Pomocny post? (0)

Post #7
20965577 17 Lut 2024 16:07

Albo połączenie 1 i przycisk na 8V, albo połączenie 2 i przycisk na 230V.
#8 20965594 17 Lut 2024 16:21

jacekwojnowski90 jacekwojnowski90

Poziom 3

Posty: 5
Autor tematu Pomocny post? (0)

Post #8
20965594 17 Lut 2024 16:21

tyqva i kkas12 podłączyłem wg waszych schematów, niestety dzwonek milczy
#9 20965607 17 Lut 2024 16:26

tyqva tyqva

Poziom 37

Posty: 2792

Pomógł: 337

Ocena: 1183
Pomocny post? (0)

Post #9
20965607 17 Lut 2024 16:26

jacekwojnowski90 napisał:
tyqva i kkas12 podłączyłem wg waszych schematów, niestety dzwonek milczy

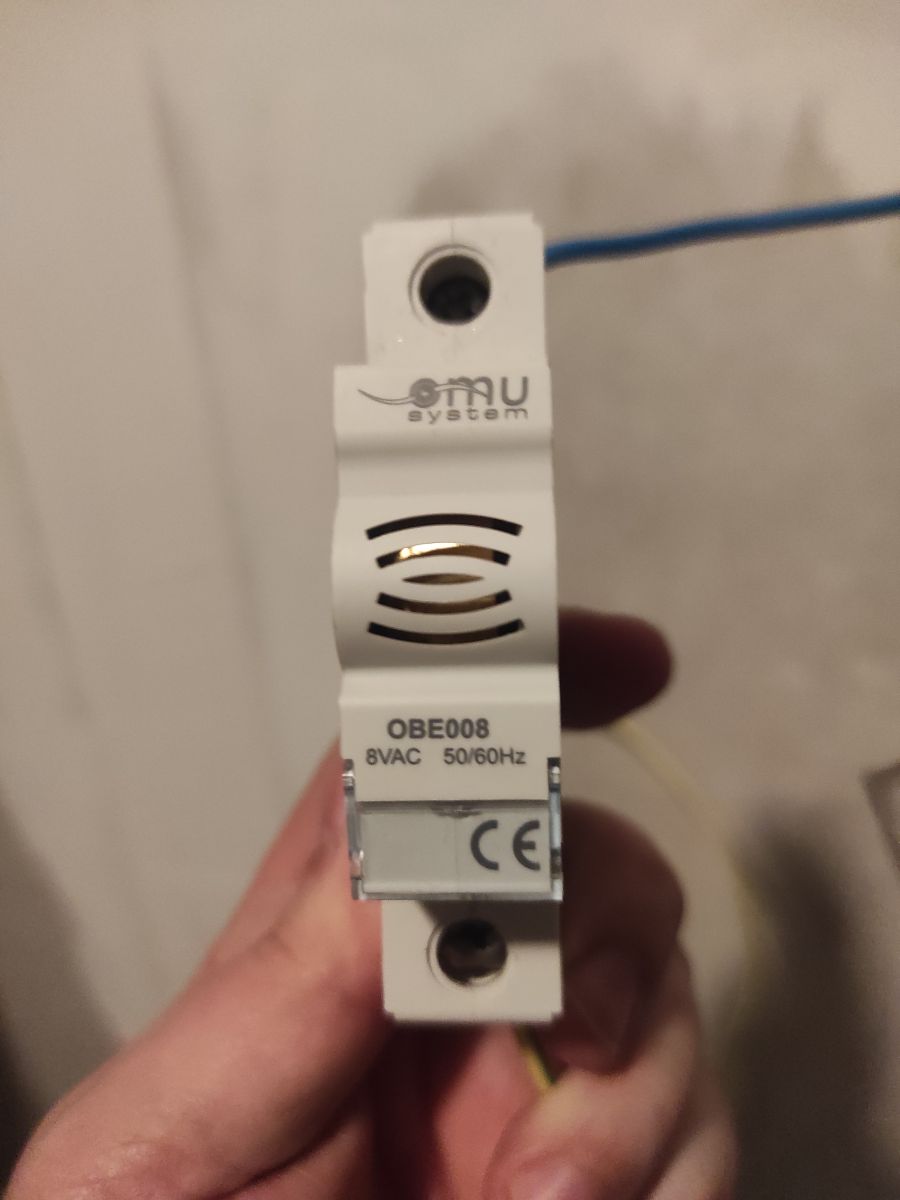

A czy dzwonek jest na napięcie przemienne?
Podaj typ lub zdjęcie.
#10 20965611 17 Lut 2024 16:26

kkas12 kkas12

Poziom 43

Posty: 17409

Pomógł: 1076

Ocena: 4322
Pomocny post? (0)

Post #10
20965611 17 Lut 2024 16:26

Narysuj dokładnie jak podłączyłeś.
Zrób fotkę dzwonka.

Promuję tematy:
20.03.2018 Pomiary elektr. w domku jednorodzinnym- dziwny dobór zabezpieczeń nadprądowych
20.08.2017 Stara instalacja TN-C, różne opinie elektryków a poprawność instalacji.
#11 20965617 17 Lut 2024 16:28

jacekwojnowski90 jacekwojnowski90

Poziom 3

Posty: 5
Autor tematu Pomocny post? (0)

Post #11
20965617 17 Lut 2024 16:28

>>20965607
#12 20965630 17 Lut 2024 16:34

kkas12 kkas12

Poziom 43

Posty: 17409

Pomógł: 1076

Ocena: 4322
Pomocny post? (+1)

Post #12
20965630 17 Lut 2024 16:34

Na zaciskac 1 i 2 musi być napięcie 230V tam masz podłączyć fazę i N.
Jeśli jest on oobecne to na zzaciskach wtórnych też powinno być odpowiednoe.
Chyba, że dzwonek posiada bezpiecznik, który majsterkując uszkodziłeś.

Promuję tematy:
20.03.2018 Pomiary elektr. w domku jednorodzinnym- dziwny dobór zabezpieczeń nadprądowych
20.08.2017 Stara instalacja TN-C, różne opinie elektryków a poprawność instalacji.
#13 20965631 17 Lut 2024 16:44

jacekwojnowski90 jacekwojnowski90

Poziom 3

Posty: 5
Autor tematu Pomocny post? (0)

Post #13
20965631 17 Lut 2024 16:44

>>20965611

Dodano po 9 [minuty]:

>>20965630

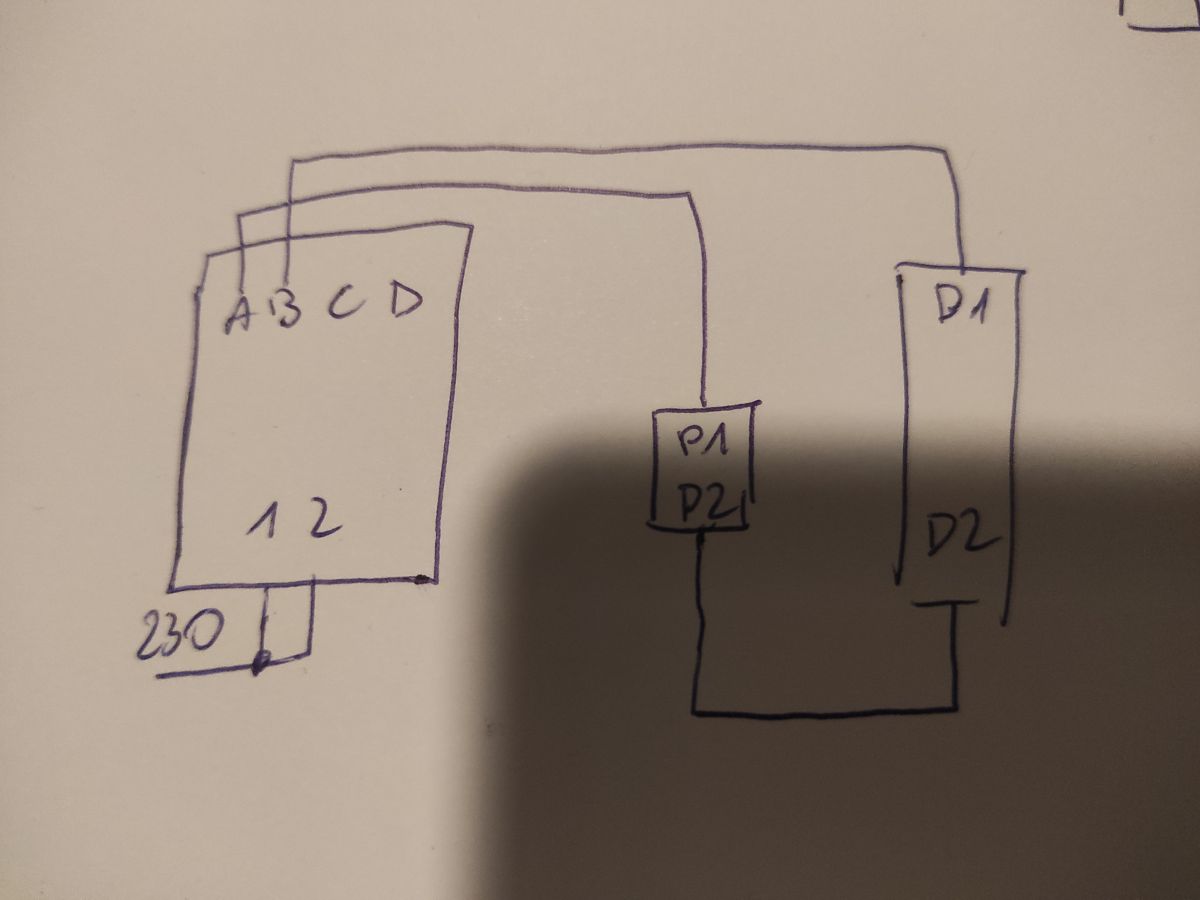

Obecnie schemat przedstawia się tak

Słychać buczenie w dzwonku, więc zapewne go popsułem. Kupię nowy i dam znać czy działa.
#14 20966081 17 Lut 2024 21:20

kkas12 kkas12

Poziom 43

Posty: 17409

Pomógł: 1076

Ocena: 4322
Pomocny post? (0)

Post #14
20966081 17 Lut 2024 21:20

Jakie masz napięcia na wyjściu i na zasilaniu transformatora?

Promuję tematy:
20.03.2018 Pomiary elektr. w domku jednorodzinnym- dziwny dobór zabezpieczeń nadprądowych
20.08.2017 Stara instalacja TN-C, różne opinie elektryków a poprawność instalacji.
#15 20966116 17 Lut 2024 21:39

zbich70 zbich70

Poziom 43

Posty: 17210

Pomógł: 1171

Ocena: 6674
Pomocny post? (+1)

Post #15
20966116 17 Lut 2024 21:39

jacekwojnowski90 napisał:
Obecnie schemat przedstawia się tak

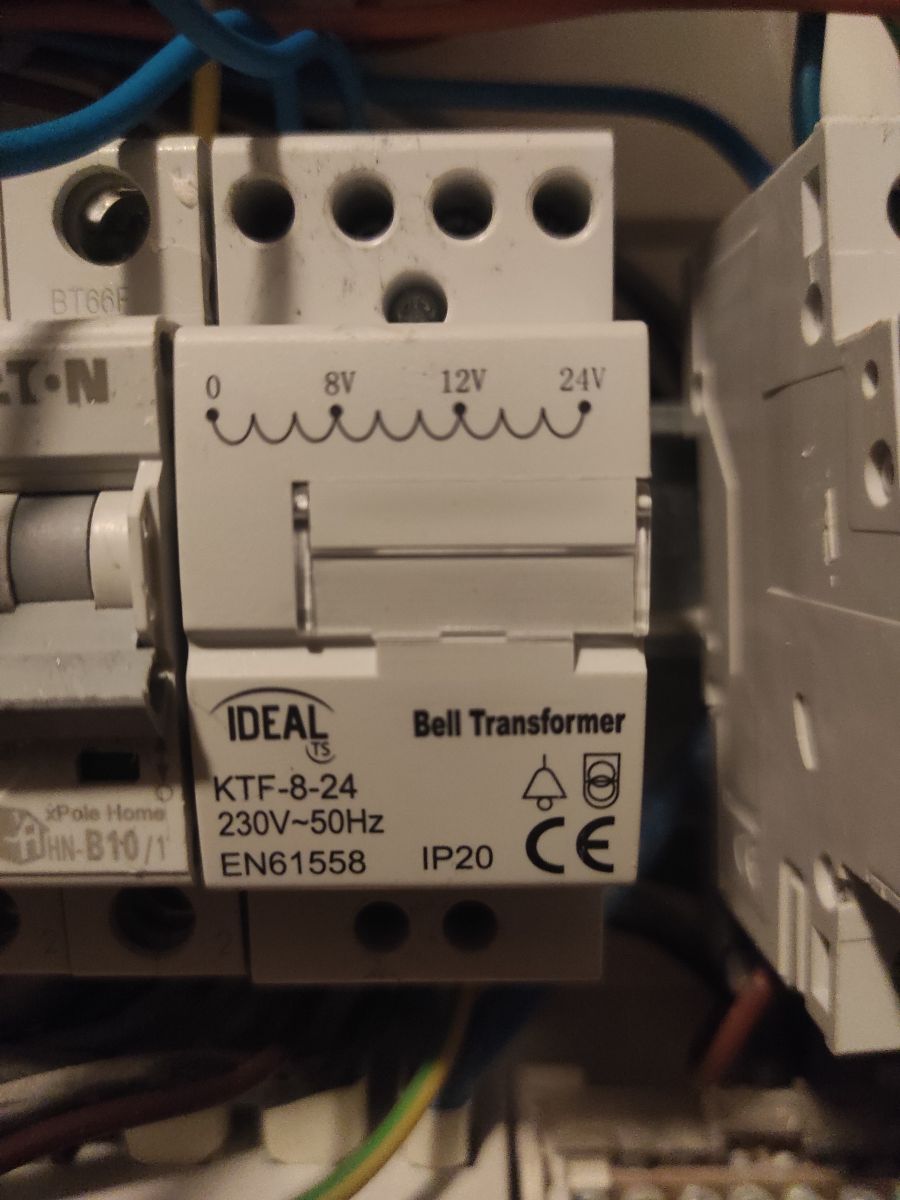

Ale na fotce w #11 pod N zapięta jest żyła z-ż, czyli ochronna.
