Nota katalogowa modułu T1, T1-M, T1-3S Tuya BK7238, wyprowadzenia i flashowanie, Home Assistant

p.kaczmarek2 02 Sie 2025 12:40 2730 15

TL;DR

  • Opisuje układ Tuya T1/BK7238 oraz moduły T1-M, T1-3S, T1-U-HL i T1-LC5-HL, wraz z pełnym pinoutem QFN32 i QFN20.
  • Pokazuje, że do flashowania kluczowe są UART1 (TX1/RX1), a TX2 służy do logów debugowania przy 115200.
  • BK7238 ma MCU do 160 MHz, 2 MB SiP Flash, 288 KB RAM i zasilanie 2,7–3,6 V.
  • OpenBK7238_QIO_*.bin wgrano przez Easy Flasher lub BKFil; przykład zakończył się komunikatem „Writing Flash OK” po weryfikacji CRC.
  • Przed zmianą firmware trzeba zrobić kopię zapasową całego 2 MB flash, a w razie problemów sprawdzić RX/TX, zasilanie 3,3 V i CEN.
REKLAMA
Treść została przetłumaczona angielski » polski Zobacz oryginalną wersję tematu
📢 Słuchaj (AI):
  • Moduł T1-3S z metalową osłoną i anteną PCB na niebieskiej płytce
    T1 (BK7238) to nowy układ Tuya Wi-Fi 802.11b/g/n i Bluetooth 5.2 LowEnergy (LE) zaprojektowany dla produktów IoT o niskim poborze mocy i kompaktowych rozmiarach. T1 jest wykorzystywany przez moduły T1-M, T1-U-HL, T1-3S, T1-LC5-HL. T1 posiada 32-bitowy MCU pracujący z częstotliwością do 160 MHz, 2 MB SiP Flash, 288 KB RAM i 4-bajtowy eFuse. Zasilany jest napięciem od 2,7 do 3,6 V. Peryferia T1 obejmują:
    - GPIO: 19 w QFN32, 9 w QFN20
    - 1x SPI
    - 2x UART: 1 z obsługą pobierania Flash
    - 1x I2C
    - 1x kontroler DMA ogólnego przeznaczenia (GDMA) z 6 kanałami
    - 6x 32-bitowy kanał PWM
    - 10-bitowy przetwornik AUX ADC, do 6 kanałów
    - 6x 32-bitowy timer ogólnego przeznaczenia
    - 1x watchdog timer (WDT)
    - 1x licznik czasu rzeczywistego (RTC)
    - 1x czujnik temperatury
    - 1x generator liczb prawdziwie losowych (TRNG)

    W tym temacie pokażę wyprowadzenia układu T1, następnie przejdę do popularnych modułów T1 Tuya, a na koniec pokażę, jak można go sflashować za pomocą open source firmware .
    Po co zmieniać firmware?
    Zmiana oprogramowania układowego pozwala na:
    - uruchamianie urządzenia bez chmury (metoda szanująca prywatność)
    - sparować urządzenie z Home Assistant (łatwo dzięki HASS Discovery)
    - skonfigurować zaawansowane automatyzacje za pomocą skryptów OBK lub Berry
    - dodawać mechanizmy niedostępne w Tuya (grupy urządzeń Tasmota itp.)
    - dodawać nowe czujniki, przyciski i inne urządzenia peryferyjne
    - i wiele więcej

    Zacznijmy od rozważenia pinów T1. Najważniejszymi pinami dla flashowania są UART1 (TX1 i RX1), które są używane do programowania, oraz TX2, który jest wyjściem dziennika debugowania przy 115200.

    Rozkład pinów i opisy T1 QFN32:
    Schemat wyprowadzeń układu BK7238 w obudowie QFN32 z opisem funkcji pinów.
    Pin # Nazwa I/O Typ Opis
    1 VCCRXFE -. Wejście analogowe Zasilanie odbiornika RF
    2 ANT -. RF 2.Port sygnału RF 4 GHz
    3 VCCPA -. Wejście analogowe Zasilacz RF PA
    4 VCCTX -. Wejście analogowe Zasilanie nadajnika RF
    5 GND -. GND Ground
    6 XI -. Wejście analogowe Wejście kwarcowe 26 MHz
    7 XO -. Wyjście analogowe Wyjście kwarcowe 26 MHz
    8 VCCPLL -. Wejście analogowe Zasilanie RF PLL
    9 VDDAON -. Wyjście analogowe Zawsze-wł.włączone/cyfrowe wyjście LDO
    10 VBAT -. Wejście analogowe Zasilanie układu
    11 CEN -. Wejście analogowe Chip enable, aktywny wysoki
    12 P28/ADC4 I/O Cyfrowe/analogowe GPIO28 / ADC4
    13 P20/ADC3 I/O Digital/Analog GPIO20 / ADC3
    14 P21 I/O Digital GPIO21
    15 P22 I/O Digital GPIO22
    16 P23 I/O Digital GPIO23
    17 P24/LPO_CLK/PWM4/ANTLSB/SCL/ADC2 I/O Cyfrowe/analogowe GPIO24 / wyjście zegara 32 kHz / PWM4 (diff w/ PWM5) / wybór anteny BT LE (LSB) / I2C: SCL / ADC2
    18 NC -. NC Brak połączenia
    19 P14/SCK/ANT0 I/O Digital GPIO14 / SPI: SCK / BT LE antenna select 0
    20 P16/MOSI/ANT2 I/O Cyfrowe GPIO16 / SPI: MOSI / BT LE antenna select 2
    21 P15/CSN/ANT1/SCL I/O Cyfrowe GPIO15 / SPI: CSN / BT LE antenna select 1 / I2C: SCL
    22 P17/MISO/ANT3/SDA I/O Cyfrowe GPIO17 / SPI: MISO / Wybór anteny BT LE 3 / I2C: SDA
    23 P26/PWM5/ANTMSB/SDA/ADC1 I/O Cyfrowe/analogowe GPIO26 / PWM5 (diff w/ PWM4) / Wybór anteny BT LE (MSB) / I2C: SDA / ADC1
    24 P6/CLK13M/PWM0/TCK/ANT0 I/O Cyfrowe GPIO6 / 26 MHz clk (รท1/2/4/8) / PWM0 (diff w/ PWM1) / JTAG: TCK / wybór anteny BT LE 0
    25 P7/PWM1/TMS/ANT1 I/O Cyfrowe GPIO7 / PWM1 (diff w/ PWM0) / JTAG: TMS / BT LE antenna select 1
    26 P8/PWM2/TDI/ANT2/CLK26M I/O Digital GPIO8 / PWM2 (diff w/ PWM3) / JTAG: TDI / BT LE antenna select 2 / 26 MHz clk output
    27 P9/PWM3/TDO/ANT3 I/O Cyfrowe GPIO9 / PWM3 (diff w/ PWM2) / JTAG: TDO / BT LE antenna select 3
    28 P10/DL_1RX/ADC6 I/O Cyfrowe/analogowe GPIO10 / UART1: RX (Flash DL) / ADC6
    29 P11/DL_1TX I/O Cyfrowe GPIO11 / UART1: TX (Flash DL)
    30 P1/2RX/RXEN/ADC5 I/O Cyfrowe/analogowe GPIO1 / UART2: RX / RX enable / ADC5
    31 P0/2TX/TXEN I/O Cyfrowe GPIO0 / UART2: TX / TX enable
    32 VCCIF -. Wejście analogowe Zasilanie IF
    Die pad GND_SLUG -. GND Ground
    .


    T1 QFN20 Pinout i opisy:
    Schemat wyprowadzeń układu T1 (BK7238) w obudowie QFN20
    Pin # Nazwa I/O Typ Opis
    1 ANT -. RF 2.Port sygnału RF 4 GHz
    2 VCCPA -. Wejście analogowe Zasilacz RF PA
    3 VCCTX -. Wejście analogowe Zasilanie nadajnika RF
    4 XI -. Wejście analogowe Wejście kwarcowe 26 MHz
    5 XO -. Wyjście analogowe Wyjście kwarcowe 26 MHz
    6 VCCPLL -. Wejście analogowe Zasilanie RF PLL
    7 VDDAON -. Wyjście analogowe Wyjście zawsze-włączone/cyfrowe wyjście LDO
    8 VBAT -. Wejście analogowe Zasilanie układu
    9 CEN -. Wejście analogowe Chip enable, aktywny wysoki
    10 P24/LPO_CLK/PWM4/ANTLSB/SCL/ADC2 I/O Cyfrowe/analogowe GPIO24, Wyjście zegara 32 kHz, PWM4 (różnicowy z PWM5), wybór anteny Bluetooth LE (LSB), I2C: SCL, ADC2
    11 P26/PWM5/ANTMSB/SDA/ADC1 I/O Cyfrowe/analogowe GPIO26, PWM5 (różnicowy z PWM4), wybór anteny Bluetooth LE (MSB), I2C: SDA, ADC1
    12 P6/CLK13M/PWM0/ANT0 I/O Cyfrowe GPIO6, Wyjście zegara 26 MHz (podzielone przez 1/2/4/8), PWM0, Wybór anteny Bluetooth LE 0
    13 P8/PWM2/ANT2/CLK26M I/O Cyfrowe GPIO8, PWM2 (różnicowy z PWM3), wybór anteny Bluetooth LE 2, Wyjście zegara 26 MHz
    14 P9/PWM3/ANT3 I/O Cyfrowe GPIO9, PWM3 (różnicowe z PWM2), Antena Bluetooth LE select 3
    15 P10/DL_1RX/ADC6 I/O Cyfrowe/analogowe GPIO10, UART1: RX (obsługa pobierania Flash), ADC6
    16 P11/DL_1TX I/O Cyfrowe GPIO11, UART1: TX (obsługa pobierania Flash)
    17 P1/2RX/RXEN/ADC5 I/O Cyfrowe/analogowe GPIO1, UART2: RX, RX enable, ADC5
    18 P0/2TX/TXEN I/O Cyfrowe GPIO0, UART2: TX, TX enable
    19 VCCIF -. Wejście analogowe Zasilanie IF
    20 VCCRXFE -. Wejście analogowe Zasilanie odbiornika RF
    Die pad GND_SLUG -. GND . Ground
    .

    Schemat wewnętrzny T1:
    Diagram blokowy układu T1 (BK7238) z podziałem na sekcje funkcjonalne

    To były informacje o T1, ale T1 często występuje w postaci modułów. Oto najczęściej spotykane moduły T1.

    Pinout modułu T1-M
    T1-M jest odpowiednikiem T1 (BK7238) WB2S/CB2S/TYWE2S. Udostępnia PWM, ADC i UART 1. UART 2 znajduje się z tyłu modułu.
    Widok z góry modułu T1-M z wymiarami i oznaczeniami pinów CEN, ADC, P8, P6 i P26 Widok od spodu modułu T1-M z oznaczonymi pinami i ich pozycją
    UART_TX1 do wysyłania danych użytkownika.
    Pin No. Symbol I/O typ opis
    1 3V3 P 3.3V pin zasilania.
    2 2. P26 I/O Obsługuje sprzętowy PWM, odpowiadający pinowi 11 na układzie scalonym.
    3 GND P Pin masy.
    4 P6 I/O Wspiera sprzętowy PWM, odpowiadający pinowi 12 na układzie scalonym.
    5 RX1 I/O UART_RX1 do odbioru danych użytkownika, P10 odpowiadający pinowi 15 na układzie scalonym.
    6 P8 I/O Wspiera sprzętowy PWM, odpowiadający pinowi 13 na układzie scalonym.
    7 TX1 I/O UART_TX1 do wysyłania danych użytkownika, P11 odpowiadający pinowi 16 na układzie scalonym.
    8 ADC I/O Pin ADC, GPIO 1, odpowiadający pinowi 17 na układzie scalonym.
    9 P9 I/O Wspiera sprzętowy PWM, odpowiadający pinowi 14 na układzie scalonym.
    10 CEN I/O Pin resetu, aktywny niski i wewnętrznie podciągnięty. Odpowiada pinowi 9 na układzie scalonym.
    11 P24 I/O Wspiera sprzętowy PWM, odpowiadający pinowi 10 na układzie scalonym.



    Pinout modułu T1-3S
    T1-3S jest odpowiednikiem T1 (BK7238) dla CB3S/WB3S/TYWE3S.
    Widok z góry i od spodu modułu Tuya T1-3S z naniesionymi pinami i wymiarami. .
    2. GPIO_22, odpowiadające P22 na układzie scalonym. GPIO_6, odpowiadające P6 na układzie scalonym. UART2_RXD (używany do drukowania logów).
    Pin No. Symbol I/O type Feature
    1 RST I Pin resetu niskiego poziomu.poziom resetowania, aktywny wysoki i wewnętrznie podciągnięty, odpowiadający CEN na układzie scalonym.
    2 ADC3 I/O Pin ADC, odpowiadający P20 na układzie scalonym.
    3 CEN I Pin włączający, wewnętrznie podciągnięty. Po zewnętrznym podciągnięciu do stanu niskiego może być używany jako pin resetujący.
    4 P22 I/O GPIO_22, odpowiadający P22 na układzie scalonym.
    5 P6 I/O GPIO_6, odpowiadający P6 na układzie scalonym. Obsługuje sprzętowy PWM0.
    6 P8 I/O GPIO_8, odpowiadające P8 na układzie scalonym. Obsługa sprzętowego PWM2.
    7 P9 I/O GPIO_9, odpowiadające P9 na układzie scalonym. Obsługa sprzętowego PWM3.
    8 3V3 P Pin zasilania (DC 3.3V).
    9 GND P Pin masy.
    10 P23 I/O GPIO_23, odpowiadający P23 na układzie scalonym.
    11 TX2 I/O UART2_TXD (używany do drukowania dziennika), odpowiadający P0 na układzie scalonym.
    12 RX2 I/O UART2_RXD (używany do drukowania dziennika), odpowiadający P1 na układzie scalonym.
    13 P24 I/O GPIO_24, odpowiadający P24 na układzie scalonym. Obsługa sprzętowego PWM4.
    14 P26 I/O GPIO_26, odpowiadający P26 na układzie scalonym. Obsługa sprzętowego PWM5.
    15 RX1 I/O UART1_RXD do odbioru danych użytkownika, odpowiadający P10 na układzie scalonym.
    16 TX1 I/O UART1_TXD do transmisji danych użytkownika, odpowiadający P11 na układzie scalonym.
    .


    T1-LC5-HL
    T1-LC5-HL jest odpowiednikiem T1 (BK7238) dla CBLC5, WBLC5.
    Widok z góry na moduł T1-LC5-HL z oznaczonymi pinami i komponentami na płytce PCB
    2. 4.
    Pin No. Symbol I/O typ opis
    1 ANT O Pin podkładki anteny zewnętrznej.
    2 G P Ziemia.
    3 M4 I/O Obsługuje sprzętowy PWM, odpowiadający P24 na układzie scalonym.
    4 M3 I/O Wspiera sprzętowy PWM, odpowiadający P9 na układzie scalonym.
    5 M5 I/O Wspiera sprzętowy PWM, odpowiadający P26 na układzie scalonym.
    6 3V3 P Zasilanie pin


    UART2_TX do przesyłania logów, odpowiadający P0 na układzie scalonym. UART1_RX do odbioru danych użytkownika, odpowiadający P10 na układzie scalonym.
    Symbol Typ I/O Opis
    R2 I/O UART2_RX do odbioru logów, odpowiadający P12 na układzie scalonym.
    T2 I/O UART2_TX do przesyłania logów, odpowiadający P0 na układzie scalonym.
    R1 I/O UART1_RX do odbioru danych użytkownika, odpowiadający P10 na układzie scalonym.
    T1 I/O UART1_TX do transmisji danych użytkownika, odpowiadający P11 na układzie scalonym.
    UART1_TX do transmisji danych użytkownika, odpowiadający P11 na układzie scalonym. CEN I Pin resetu, aktywny niski i wewnętrznie podciągnięty.



    T1-U-HL
    T1-U-HL to odpowiednik CBU w wersji T1 (BK7238).
    Diagram pinów i wymiarów modułu T1-U-HL z widokiem z góry i od spodu .
    2. Pin GPIO odpowiadający pinowi 22 na układzie scalonym.
    Pin No. Symbol I/O typ opis
    1 P14 I/O Normalny pin GPIO, odpowiadający pinowi 19 na układzie scalonym. Może być ponownie użyty jako SPI_SCK.
    2 P16 I/O Zwykły pin GPIO, odpowiadający pinowi 20 na układzie scalonym. Może być ponownie użyty jako SPI_MOSI.
    3 P23 I/O Zwykły pin GPIO, odpowiadający pinowi 16 na układzie scalonym.
    4 P22 I/O Zwykły pin GPIO, odpowiadający pinowi 15 na układzie scalonym.
    5 ADC I/O Pin ADC, odpowiadający P20 (pin 13) na układzie scalonym.
    6 RX2 I/O UART_RX2, odpowiadający P1 (Pin 30) na układzie scalonym.
    7 7 UART_RX2, odpowiadający P1 (Pin 30 na układzie scalonym). TX2 I/O UART_TX2 do drukowania logów, odpowiadający P0 (pin 31) na układzie scalonym.
    8 P24 I/O Obsługuje sprzętowy PWM4, odpowiadający pinowi 17 na układzie scalonym.
    9 P9 I/O Obsługuje sprzętowy PWM3, odpowiadający pinowi 27 na układzie scalonym.
    10 P26 I/O Obsługuje sprzętowy PWM5, odpowiadający pinowi 23 na układzie scalonym.
    11 P6 I/O Obsługuje sprzętowy PWM0, odpowiadający pinowi 24 na układzie scalonym.
    12 P8 I/O Wspiera sprzętowy PWM2, odpowiadający pinowi 26 na układzie scalonym.
    13 GND P Pin masy.
    14 3V3 P 3.3V pin zasilania.
    15 TX1 I/O UART_TX1 do wysyłania danych użytkownika, odpowiadający P11 na układzie scalonym (odpowiadający pinowi 29 na układzie scalonym). Aby uzyskać więcej informacji na temat ogólnej integracji MCU, zobacz Projektowanie sprzętowe modułu CBx.
    16 RX1 I/O UART_RX1 do odbioru danych użytkownika, odpowiadający P10 na układzie scalonym (odpowiadający pinowi 28 na układzie scalonym). Aby uzyskać więcej informacji na temat ogólnej integracji MCU, zobacz Projektowanie sprzętowe modułu CBx.
    17 P28 I/O Zwykły pin GPIO, odpowiadający pinowi 12 na układzie scalonym.
    18 CEN I/O Pin resetu, aktywny niski i wewnętrznie podciągnięty. Jest kompatybilny z konstrukcjami innych modułów. Odpowiada pinowi 11 na układzie scalonym.
    19 P21 I/O Zwykły pin GPIO, odpowiadający pinowi 14 na układzie scalonym.
    20 P17 I/O Zwykły pin GPIO, odpowiadający pinowi 22 na układzie scalonym. Może być ponownie użyty jako SPI_MISO.
    21 P15 I/O Normalny pin GPIO, odpowiadający pinowi 21 na układzie scalonym. Może być ponownie użyty jako SPI_CS.
    .

    Jak flashować moduły T1 i T1?
    Flashowanie T1 (BK7238) jest bardzo podobne do flashowania BK7231T/BK7231N, więc sprawdź nasze tutoriale BK7231T/BK7231N. Tutaj przedstawię tylko krótką wersję przewodnika.

    Pamiętaj o wykonaniu 2MB kopii zapasowej firmware przed flashowaniem jakiegokolwiek nowego oprogramowania!

    Konfiguracja sprzętu
    Do flashowania BK7238 potrzebny będzie konwerter USB na UART. Ponadto należy zapewnić dobre zasilanie 3,3 V, zasilanie modułu WiFi bezpośrednio z konwertera USB na UART może nie wystarczyć. Często używam do tego celu zewnętrznego LDO 3.3V, takiego jak AMS1117-3.3V. Możliwe jest również użycie wbudowanego LDO, jeśli urządzenie jest w nie wyposażone, wtedy można podłączyć 5 V do wejścia LDO, aby uzyskać 3,3 V na wyjściu, jak 3.3V jest wymagane dla modułu WiFi.
    Należy więc podłączyć masę, zasilanie (3,3 V) i RX / TX do portu UART 1 Beken. Podłącz TX do RX i RX do TX.
    Gdy narzędzie do flashowania czeka na reset / uzyskanie magistrali, odłącz na chwilę napięcie 3,3 V i podłącz je ponownie.
    Więcej informacji można znaleźć w innych naszych przewodnikach.

    Pobieranie oprogramowania
    Pobierz OBK tutaj:
    https://github.com/openshwprojects/OpenBK7231T_App/releases
    Pobierz OpenBK7238 _QIO_*.bin, ponieważ T1 to BK7238.
    Pamiętaj, że w przypadku Easy Flasher nie jest to konieczne, ponieważ Easy Flasher może automatycznie pobrać wymagane pliki binarne z Github.

    Oprogramowanie do flashowania opcja 1 - Easy Flasher:
    https://github.com/openshwprojects/BK7231GUIFlashTool
    Easy Flasher jest bardzo prosty w użyciu, wystarczy go uruchomić, wybrać chip (BK7238), użyć go do pobrania firmware, a następnie najpierw wykonać flash backup a następnie napisać nowy firmware.

    Opcja oprogramowania do flashowania 2 - BKFil: .
    https://www.elektroda.com/rtvforum/topic4059172.html
    https://github.com/openshwprojects/FlashTools/tree/main/Beken
    Przykładowy log:

     cmdline: |D:/Instalki/Open BK7321/BEKEN_BKFIL_V2.1.6.0_20231123/bk_loader.exe download -p 6 -b 1500000 --uart_type OTHER --mainBin-multi D:/Instalki/Open BK7321/BK7231GUIFlashTool-v49/firmwares/OpenBK7238_QIO_1.18.140.bin@0x0-0x132000 --fast_link 1 |
     bk_loader version 2.1.6.0: build @Nov 23 2023 11:23:40
     2025-07-27 18:58:55.833    Current port : COM6 + BaudRate : 115200 connect success
     2025-07-27 18:58:56.034    do_reset_signal
     2025-07-27 18:58:56.034    Getting Bus...
     2025-07-27 18:58:58.905    Gotten Bus...
     2025-07-27 18:58:59.049    Got ChipId: 0x7238

     2025-07-27 18:58:59.049    Current Chip is : BK7238
     2025-07-27 18:58:59.081    Current baudrate : 1500000 success
     2025-07-27 18:58:59.112    rxf-uid : 45 53 4d 39 38 38 00 07 00 ab 4a 52 01 20 ad 78
     2025-07-27 18:58:59.112    Got FLashMID: 0x154285

     2025-07-27 18:58:59.116    Unprotecting Flash
     2025-07-27 18:58:59.144    Unprotected Flash ->pass
     2025-07-27 18:58:59.144    [ 0 ] file_path : D:/BK7231GUIFlashTool-v49/firmwares/OpenBK7238_QIO_1.18.140.bin
     2025-07-27 18:58:59.144    [ 0 ] file_length : 0x132000 (1224 KB)
     2025-07-27 18:58:59.144    [ 0 ] file_crc : 0x8f7900f9
     2025-07-27 18:58:59.144    Begin EraseFlash
     2025-07-27 18:58:59.147    Start 4K Erase
     2025-07-27 18:58:59.147    End 4K Erase
     2025-07-27 18:58:59.147    Start 64K Erase
     2025-07-27 18:59:00.210    End 64K Erase
     2025-07-27 18:59:00.210    EraseFlash ->pass
     2025-07-27 18:59:00.213    Begin WriteFlash...
     2025-07-27 18:59:10.402    WriteFlash ->pass
     2025-07-27 18:59:10.402    Begin read CRC
     2025-07-27 18:59:13.254    CRC_Verify ->pass
     2025-07-27 18:59:13.347    Enprotect pass
     2025-07-27 18:59:13.380    Boot_Reboot

     2025-07-27 18:59:13.767    Total Test Time : 14.861 s
     2025-07-27 18:59:13.767    Writing Flash OK



    Troubleshooting
    Cały proces jest podobny do flashowania BK7231, więc jak zwykle:
    - spróbuj zamienić RX i TX
    - upewnij się, że zasilasz moduł dobrym napięciem 3.3V
    - skrócić przewody
    - spróbuj użyć CEN do resetowania zamiast odłączania zasilania (zewrzyj CEN do masy na 0,1s)
    - wypróbuj inną prędkość transmisji
    - wypróbuj inny konwerter USB na UART

    Powiązane poradniki wideo
    Są to instrukcje dla BK7231T/BK7231N, ale proces dla BK7238/T1 jest taki sam, wystarczy wykonać flashowanie zgodnie z powyższym opisem.







    Przykładowy log bootowania urządzenia z firmware Tuya
    Zostało to pobrane z pinu TX2 przy prędkości 115200 bodów.


     prvHeapInit-start addr:0x415228, size:175576
    [Flash]id:0x852015
    bk_timer_init exit
    spi_init exit
    sctrl_sta_ps_init
    **********tuya_upgrade_main need upgrade? [255]**********
    cset:0 0 0 0
    [FUNC]rwnxl_init
    IP Rev: 431458e2
    tkl_ethernetif_init
    tkl_[bk]tx_txdesc_flush
    ex_txdesc_flush
    [FUNC]intc_init
    [FUNC]calibration_main
    gpio_level=1,txpwr_state=15
    device_id=0x22068000
    [01-01 00:00:00 ty E][4164][log_seq.c:884] logseq empty
    [01-01 00:00:00 ty N][4164][ty_sys.c:277] sdk_info:< TuyaOS V:3.8.31 BS:40.00_PT:2.3_LAN:3.5_CAD:1.0.5_CD:1.0.0 >
    < BUILD AT:2024_12_26_11_42_43 BY ci_manage FOR tuyaos-iot AT T1 >
    IOT DEFS < WIFI_GW:1 DEBUG:0 KV_FILE:0 LITTLE_END:1 SL:0 OPERATING_SYST[01-01 00:00:00 ty N][4164][ty_sys.c:278] name:oem_t1_irbox_mol_ty:0.0.5
    [01-01 00:00:00 ty N][4164][ty_sys.c:279] firmware compiled at Feb 25 2025 21:21:43
    [01-01 00:00:00 ty N][4164][ty_sys.c:280] system reset reason:[0]
    [01-01 00:00:00 ty N][4164][simple_flash_protected.c:86] init protected data length 715 wr_cnt 14
    [01-01 00:00:00 ty N][4164][simple_flash.c:447] key_addr: 0x1f5000   block_sz 4096
    [01-01 00:00:00 ty N][4164][simple_flash.c:533] get key:
    calibration_main over
    flash txpwr table:0xf
    dif g and n20 ID in flash:4
    read txpwr tab from flash success
    calibrate low value:[465]
    calibrate high value:[8d3]
    temp in flash is:256
    lpf_i &[01-01 00:00:00 ty N][4 0:00:00 ty N][4164][td164][tdd_button_gpio.c:d_button_gpio.c:199] td199] tdd_gpio_button_regd_gpio_button_register ister succ
    succ
    found[01-01 00:00:00 ty N][4  00:00:00 ty N][4164][164][ty_app_ir_oem_confty_app_ir_oem_config.c:ig.c:56] --->long_press56] --->long_press_time:_time:3
    [01-01 00:00:03
    use xtal:51
    xtal_ca0 ty N][4164][tuya_tls.li:51
    --init_xtal = 51c:911] uni_random_init.
    [FUNC]ps_init
    [FUNC]..
    func_init_extended OVER!!!

    start_type:0
    [01-01 00:00:00 ty N][400 ty N][4164][tuya_tls164][tuya_tls.c:354] tu.c:354] tuya_tls_rand_iya_tls_rand_init ok!
    nit ok!
    Version:
    app_init finished
    [01-01 00:00:00 ty E][416e][api_lib.c:227] LWIP_NETCONN_THREAD_SEM_FREE:not find thread sem

    [01-01 00:00:00 ty N][4164][tuya_svc_devos.c:319] gw_cntl->gw_wsm.stat:2
    rw_ieee80211_set_country code:
    code: CN
    channel: 1 - 13
    mode: MANUAL
    bk_wlan cca closed
    !! tkl_wifi_station_fast_connect
    >>> mhdr_set_station_status_cb
    >>> _wifi_station_status_cb 0
    wlan_clear_fast_connect_info
    >>> mhdr_set_station_status 0
    >>> _wifi_station_status_cb 0
    [sa_sta]MM_RESET_REQ
    [bk]tx_txdesc_flush
    [sa_sta]ME_CONFIG_REQ
    [sa_sta]ME_CHAN_CONFIG_REQ
    [sa_sta]MM_START_REQ
    fast_connect
    sizeof(wpa_supplicant)=928
    hapd_intf_add_vif,type:2, s:0, id:0
    wpa_dInit
    hapd_intf_ioctl:939
    hapd_intf_ioctl:939
    hapd_intf_ioctl:939
    hapd_intf_ioctl:939
    hapd_intf_ioctl:939
    hapd_intf_ioctl:939
    netif_is_added: 0x40c418
    netif_is_added: 0x40c3d0
    net_wlan_add_netif already exist!, vif_idx:0
    mac 80:64:7c:21:ff:7b
    net_wlan_add_netif done!, vif_idx:0
    me_mgmt_tx chan no avail
    cipher2security 2 2 24 8
    cipher2security 2 2 24 8
    wpa_supplicant_connect
    Cancelling sca[01-01 01:00:0chan avail
    n ty N][4164][tuya_wi0 ty N][4164][tuya_wififi_status.c:167] cur st_at:5  0x0 -->>
    status.c:167] cur stat:5  0x0wpa_driver_associate: a -->>
    [01-01 01:00:00 u64][tuya_wifi_status.c:ty N][4164][tuya_wifi_s169] wifi netstat changtatus.c:169] wifi netsted to:5  -->>
    >>> mhdr_set_station_status 3
    >>> _wifi_station_status_cb 3
    at changed to:5found scan rst rssi -38 > -50
    bssid 74:da:88:a5:9e:fb, cap_info 0x1031, BI 100, ssid DOM-1
    sm_auth_send:1
      -->>
    [01-01 01:00:00 ty N][4164][mf_test.c:276] have actived over 15 min, not enter mf_init
    [01-01 01:00:00 ty N][4164][ty_sys.c:343] mf_init succ
    [01-01 01:00:00 ty N][4164][ty_sys.c:63] have actived over 15min, don't scan prod test ssid
    [01-01 01:00:00 ty N][4164][tuya_iot_wifi_api.c:307] wifi soc init. pid:keycmhjv873dhvsn firmwarekey:keycmhjv873dhvsn ver:0.0.5
    [01-01 01:00:00 ty N][4164][tuya_wifi_link.c:86] start wifi link params validate, nc_tp:9 md:3
    [01-01 01:00:00 ty N][4164][tuya_wifi_link.c:108] gw_wsm.nc_tp:9
    [01-01 01:00:00 ty N][4164][tuya_wifi_link.c:109] gw_wsm.md:3
    [01-01 01:00:00 ty N][4164][tuya_svc_devos.c:547] Last reset reason: 0
    [01-01 01:00:00 ty N][4164][tuya_svc_devos.c:376] gw_cntl->gw_if.abi:0 input:0
    [01-01 01:00:00 ty N][4164][tuya_svc_devos.c:377] gw_cntl->gw_if.product_key:keycmhjv873dhvsn, input:keycmhjv873dhvsn
    [01-01 01:00:00 ty N][4164][tuya_svc_devos.c:378] gw_cntl->gw_if.tp:0, input:0
    [01-01 01:00:00 ty N][4164][tuya_svc_devos.c:381] gw_cntl->gw_if.firmware_key:keycmhjv873dhvsn, input:keycmhjv873dhvsn
    [01-01 01:00:00 ty N][4164][tuya_svc_devos.c:580] enter success_proc
    [01-01 01:00:00 ty N][4164][tuya_svc_devos.c:583] serial_no:80647c21ff7b
    [01-01 01:00:00 ty N][4164][tdl_ir_dev_manage.c:1441] Set ir recv task stack size: 4096
    [01-01 01:00:00 ty N][41e5][tuya_bt_link.c:63] bt startup attr:ff
    [01-01 01:00:00 ty N][41e5][tuya_ble_svc.c:1204] upd product_id type:1 keycmhjv873dhvsn
    [01-01 01:00:00 ty N][4164][tdl_binitial BLE...
    ble mac:80-64-7c-21-ff-7c
    rwip_heap_env addr:0x42e4e8 size:972
    rwip_heap_msg addr:0x42e8c0 size:3208
    rwip_heap_non_ret addr:0x42f550 size:668
    xvr_reg_init
    tx_pwr_idx:41
    enter normal mode
    uze:668
    [01-01 01:00:00 ty N][4285][tbl_ir_cloud_service.c:475] sw timer create success
    [01-01 01:00:00 ty N][41a9][ty_app_ir_component.c:78] =================>event_id:3, event_size:0
    [01-01 01:00:00 ty N][41e5][tuya_ble_svc.c:1299] ty bt sdk init success finish
    [01-01 01:00:00 ty E][41e5][tuya_svc_timer_task.c:1376] read timer_full_key failed
    [01-01 01:00:00 ty N][41e5][tuya_svc_devos.c:231] __devos_init_evt success
    [01-01 01:00:00 ty N][41e5][tuya_svc_devos.c:68] already bind
    [01-01 01:00:00 ty N][41e5][tuya_svc_mqtt_client.c:179] [mqtts://m3-eu.lifeaiot.com:8883] mqtt state change 0 -> 1
    [01-01 01:00:00 ty N][4329][tuya_svc_mqtt_client.c:1275] mqtt_thread paused
    [01-01 01:00:00 ty N][4329][tuya_svc_mqtt_client.c:664] mqtt close
    [01-01 01:00:00 ty E][41e5][astro_timer.c:326] astro timer read fail:-6
    [01-01 01:00:00 ty E][41e5][astro_timer.c:861] read fail:-6
    [01-01 01:00:00 ty E][41e5][tuya_wifi_connect.c:371] wf connect err:-1, ssid:DOM-1
    [01-01 01:00:00 ty N][41e5][tuya_wifi_status.c:167] cur stat:5  0x5e64d -->>
    [01-01 01:00:00 ty N][41d3][ty_app_main.c:54] Main Module: v1.0.0 (0.0.5)
    temp_code:30 - adc_code:245 - adc_trend:[13]:256->[14]:246
    init_xtal:51, delta:-1, last_xtal:51
    [01-01 01:00:00 ty N][41e5][ble_gap.c:2509] Start Adv
    [01-01 01:00:00 ty N][41e5][tuya_ble_svc.c:1386] ble adv updated
    auth timeout
    SM_DISCONNECTING status=1
    >>> mhdr_set_station_status 9
    >>> _wifi_station_status_cb 9
    RW_EVT_STA_CONNECT_FAILED 9
    ---------SM_CONNECT_IND_fail
    [01-01wpa_supplicant_req plic_scan
    Setting scan[reta[retry1] request: 0.100ry1] request: 0.100000 000 sec
    sec
    wpa_supplicant_scan
    wpa_drv_scan
    wpa_send_scan_req
    >>> mhdr_set_station_status 1
    >>> _wifi_station_status_cb 1
    ht in scan
    scan_start_req_handler
    wpa_driver_scan_start_cb
    scanu_confirm: status 0, upload_cnt 0, recv_cnt 3, time 204573us, result 0
    wpa_driver_scan_cb
    Scan completed in 0.202000 seconds
    >>> mhdr_set_station_status 2
    >>> _wifi_station_status_cb 2
    get_scan_rst_null
    >>> mhdr_set_station_status 6
    >>> _wifi_station_status_cb 6
    No suitable network found
    wpa_supplicant_req_scan
    Setting scan[retry0] request: 5.000000 sec
    >>> mhdr_set_station_status_when_reconnect_over 6
    >>> _wifi_station_status_cb 6
    tkl_wifi_station_connect !!!
    Cancelling scan request
    sm external auth not in corrent state
    >>> mhdr_set_station_status 0
    >>> _wifi_station_status_cb 0
    wpa_supplicant_req_scan
    Setting scan[retry1] request: 0.000000 sec
    wpa_supplicant_scan
    wpa_drv_scan
    wpa_send_scan_req
    >>> mhdr_set_station_status 1
    >>> _wifi_station_status_cb 1
    ht in scan
    scan_start_req_handler
    wpa_driver_scan_start_cb
    scanu_confirm: status 0, upload_cnt 0, recv_cnt 19, time 1326385us, result 0
    wpa_driver_scan_cb
    Scan completed in 1.322000 seconds
    >>> mhdr_set_station_status 2
    >>> _wifi_station_status_cb 2
    get_scan_rst_null
    >>> mhdr_set_station_status 6
    >>> _wifi_station_status_cb 6
    RW_EVT_STA_CONNECT_FAILED 6
    [01-01 01:00:03 ty N][No suitable network fou4nd
    nd
    wpa_supplicant_req_scan
    Setting scan[retry0] request: 5.000000 sec
    >>> mhdr_set_station_status_when_reconnect_over 6
    >>> _wifi_station_status_cb 6
    tkl_wifi_station_connect !!!
    Cancelling scan request
    sm external auth not in corrent state
    >>> mhdr_set_station_status 0
    >>> _wifi_station_status_cb 0
    wpa_supplicant_req_scan
    Setting scan[retry1] request: 0.000000 sec
    wpa_supplicant_scan
    wpa_drv_scan
    wpa_send_scan_req
    >>> mhdr_set_station_status 1
    >>> _wifi_station_status_cb 1
    ht in scan
    scan_start_req_handler
    wpa_driver_scan_start_cb
    scanu_confirm: status 0, upload_cnt 0, recv_cnt 23, time 1326447us, result 0
    wpa_driver_scan_cb
    Scan completed in 1.322000 seconds
    >>> mhdr_set_station_status 2
    >>> _wifi_station_status_cb 2
    get_scan_rst_null
    >>> mhdr_set_station_status 6
    >>> _wifi_station_status_cb 6
    RW_EVT_STA_CONNECT_FAILED 6
    [01-01 01:00:07 ty N][No suitable network fou4nd
    nd
    wpa_supplicant_
    req_scan
    Setting scan[retry0] request: 5.000000 sec
    >>> mhdr_set_station_status_when_reconnect_over 6
    >>> _wifi_station_status_cb 6
    tkl_wifi_station_connect !!!
    Cancelling scan request
    sm external auth not in corrent state
    >>> mhdr_set_station_status 0
    >>> _wifi_station_status_cb 0
    wpa_supplicant_req_scan
    Setting scan[retry1] request: 0.000000 sec
    wpa_supplicant_scan
    wpa_drv_scan
    wpa_send_scan_req
    >>> mhdr_set_station_status 1
    >>> _wifi_station_status_cb 1
    ht in scan
    scan_start_req_handler
    wpa_driver_scan_start_cb
    scanu_confirm: status 0, upload_cnt 0, recv_cnt 13, time 1326588us, result 0
    wpa_driver_scan_cb
    Scan completed in 1.322000 seconds
    >>> mhdr_set_station_status 2
    >>> _wifi_station_status_cb 2
    get_scan_rst_null
    >>> mhdr_set_station_status 6
    >>> _wifi_station_status_cb 6
    RW_EVT_STA_CONNECT_FAILED 6
    [01-01 01:00:11 ty N]No suitable network fou[und
    nd
    wpa_supplicant_req_scan
    Setting scan[retry0] request: 5.000000 sec
    >>> mhdr_set_station_status_when_reconnect_over 6
    >>> _wifi_station_status_cb 6
    tkl_wifi_station_connect !!!
    Cancelling scan request
    sm external auth not in corrent state
    >>> mhdr_set_station_status 0
    >>> _wifi_station_status_cb 0
    wpa_supplicant_req_scan
    Setting scan[retry1] request: 0.000000 sec
    wpa_supplicant_scan
    wpa_drv_scan
    wpa_send_scan_req
    >>> mhdr_set_station_status 1
    >>> _wifi_station_status_cb 1
    ht in scan
    scan_start_req_handler
    wpa_driver_scan_start_cb
    scanu_confirm: status 0, upload_cnt 0, recv_cnt 22, time 1326433us, result 0
    wpa_driver_scan_cb
    Scan completed in 1.322000 seconds
    >>> mhdr_set_station_status 2
    >>> _wifi_station_status_cb 2
    get_scan_rst_null
    >>> mhdr_set_station_status 6
    >>> _wifi_station_status_cb 6
    RW_EVT_STA_CONNECT_FAILED 6
    [01-01 01:00:17 tNo suitable network fouyk found
    nd
    wpa_supplicant_req_scan
    Setting scan[retry0] request: 5.000000 sec
    >>> mhdr_set_station_status_when_reconnect_over 6
    >>> _wifi_station_status_cb 6
    tkl_wifi_station_connect !!!
    Cancelling scan request
    sm external auth not in corrent state
    >>> mhdr_set_station_status 0
    >>> _wifi_station_status_cb 0
    wpa_supplicant_req_scan
    Setting scan[retry1] request: 0.000000 sec
    wpa_supplicant_scan
    wpa_drv_scan
    wpa_send_scan_req
    >>> mhdr_set_station_status 1
    >>> _wifi_station_status_cb 1
    ht in scan
    scan_start_req_handler
    wpa_driver_scan_start_cb
    scanu_confirm: status 0, upload_cnt 0, recv_cnt 23, time 1326169us, result 0
    wpa_driver_scan_cb
    Scan completed in 1.322000 seconds
    >>> mhdr_set_station_status 2
    >>> _wifi_station_status_cb 2
    get_scan_rst_null
    >>> mhdr_set_station_status 6
    >>> _wifi_station_status_cb 6
    RW_EVT_STA_CONNECT_FAILED 6
    No suitable network found[01-01 01:00:26 ty N][4
    ][ta1e5][tal_wifi_recol_wifi_reconnet.c:246] nnet.c:246] wifi statuswifi status changed to  changed to 1, stat: 1
    1, stat: 1
    wpa_supplic
    ant_req_scan
    Setting scan[retry0] request: 5.000000 sec
    >>> mhdr_set_station_status_when_reconnect_over 6
    >>> _wifi_station_status_cb 6
    [01-01 01:00:36 ty N][41bd][tal_wifi_reconnet.c:187] wifi reconnet finsh
    [01-01 01:00:36 ty N][41bd][tuya_wifi_status.c:167] cur stat:5  0x5e64d -->>
    [01-01 01:01:00 ty N][41d3][tuya_wifi_protect.c:1576] device is long time(local:60 cloud:0) offline,stat:3 start wifi backup reconnect
    [01-01 01:01:00 ty N][41d3][tuya_wifi_connect.c:455] device is long time(local:60 cloud:0) offline,stat:5 start local reconnect
    [01-01 01:01:00 ty N][41d3][tuya_wifi_connect.c:161] reconect func got ssid&passwd , start reconnect
    tkl_wifi_station_connect !!!
    Cancelling scan request
    sm external auth not in corrent state
    >>> mhdr_set_station_status 0
    >>> _wifi_station_status_cb 0
    wpa_supplicant_req_scan
    Setting scan[retry1] request: 0.000000 sec
    wpa_supplicant_scan
    wpa_drv_scan
    wpa_send_scan_req
    >>> mhdr_set_station_status 1
    >>> _wifi_station_status_cb 1
    ht in scan
    scan_start_req_handler
    wpa_driver_scan_start_cb
    scanu_confirm: status 0, upload_cnt 0, recv_cnt 13, time 1326383us, result 0
    wpa_driver_scan_cb
    Scan completed in 1.322000 seconds
    >>> mhdr_set_station_status 2
    >>> _wifi_station_status_cb 2
    get_scan_rst_null
    >>> mhdr_set_station_status 6
    >>> _wifi_station_status_cb 6
    RW_EVT_STA_CONNECT_FAILED 6
    [01-01 01:01:02 tyNo suitable network foun  found
    d
    wpa_supplicant_req_scan
    Setting scan[retry0] request: 5.000000 sec
    >>> mhdr_set_station_status_when_reconnect_over 6
    >>> _wifi_station_status_cb 6
    tkl_wifi_station_connect !!!
    Cancelling scan request
    sm external auth not in corrent state
    >>> mhdr_set_station_status 0
    >>> _wifi_station_status_cb 0
    wpa_supplicant_req_scan
    Setting scan[retry1] request: 0.000000 sec
    wpa_supplicant_scan
    wpa_drv_scan
    wpa_send_scan_req
    >>> mhdr_set_station_status 1
    >>> _wifi_station_status_cb 1
    ht in scan
    scan_start_req_handler
    wpa_driver_scan_start_cb




    T1/BK7238 dev board
    Jeśli chcesz uruchomić kod BK7238/T1, ale nie masz żadnych modułów Tuya, możesz spróbować użyć NiceMCU XH-WB3S:
    https://www.elektroda.com/rtvforum/topic4106397.html

    Podsumowanie
    T1 to nowy układ WiFi firmy Tuya oparty na rdzeniu BK7238. T1 może być flashowany tak samo jak BK7238 za pomocą naszego open source firmware (nasze wieloplatformowe rozwiązanie inspirowane T1). wieloplatformowe rozwiązanie zainspirowane przez Tasmota/Esphome) i sparowane z Home Assistant . Preferowanym narzędziem do flashowania jest Easy Flasher , ale możesz również użyć BKfill, jeśli wystąpią jakieś problemy. Pamiętaj tylko, aby najpierw wykonać kopię zapasową 2 MB flash.
    Czy do tej pory napotkałeś jakieś moduły T1 Tuya? Daj nam znać! Możemy również pomóc w konfiguracji i integracji urządzenia.
    Załączniki:
    • T1 Datasheet.pdf (1.31 MB) Musisz być zalogowany, aby pobrać ten załącznik.

    Fajne? Ranking DIY
    Pomogłem? Kup mi kawę.
    O autorze
    p.kaczmarek2
    Moderator Smart Home
    Offline
    Inżynier programista z wieloletnim doświadczeniem embedded i full stack developer.
    Specjalizuje się w: embedded, Full-Stack Developer
    p.kaczmarek2 napisał 14663 postów o ocenie 12674, pomógł 656 razy. Jest z nami od 2014 roku.
  • REKLAMA
  • #2 21623974
    divadiow
    Poziom 38  
    Posty: 5101
    Pomógł: 441
    Ocena: 902
    fajnie. i pierwszy moduł T1 urządzenia jest teraz na liście urządzeń !

    Ciekawią mnie zgłaszane przez użytkowników problemy z Easy Flasher, gdzie z BKFIL nie było problemu. Mam to samo urządzenie za kilka dni, więc mogę sam wypróbować Easy Flasher. EF nie przeskoczył rytmu z innymi BK7238, takimi jak NiceMCU XH-WB3S, DX-Smart DX-WF24A i SurpLife SPI LED controller .
  • #3 21623982
    p.kaczmarek2
    Moderator Smart Home
    Posty: 14663
    Pomógł: 656
    Ocena: 12674
    Główne pytanie brzmi, czy T1 1:1 jest taki sam jak BK7238, czy tylko kompatybilny? Jeszcze nie wiem. Jaki jest stan Twojej przesyłki? Mam nadzieję, że moja dotrze w nadchodzącym tygodniu.
    Pomogłem? Kup mi kawę.
  • REKLAMA
  • #5 21623995
    p.kaczmarek2
    Moderator Smart Home
    Posty: 14663
    Pomógł: 656
    Ocena: 12674
    Sądząc po datach na stronach Tuya T1 (2024-12-02, itp.), naprawdę wygląda na to, że te T1 i podobne moduły mogą wkrótce stać się popularne, a następnie zastąpić BK7231N, tak jak BK7231N zastąpił BK7231T...
    Pomogłem? Kup mi kawę.
  • #6 21624180
    austin007
    Poziom 17  
    Posty: 766
    Pomógł: 6
    Ocena: 275
    p.kaczmarek2 napisał:
    zaprojektowany dla produktów IoT o niskim poborze mocy
    WIFI i niski pobór energii to oksymoron. Z kolei BLE średnio nadaje sie na IoT. WiFi stosuję jedynie do strumieniowania lub z lenistwa/rzadkiej wysyłki pakietów z i przy okazji odbierania z endpointa..
  • REKLAMA
  • #7 21624188
    p.kaczmarek2
    Moderator Smart Home
    Posty: 14663
    Pomógł: 656
    Ocena: 12674
    Nie ja tu decyduję, do czego producent projektował ten układ - oficjalnie jest mowa o "It is designed for low-power and simple applications." i na tym bazowałem. A czy ten "design" rzeczywiście odniósł sukces pod kątem "low-power"? Tego jeszcze nie oceniałem.

    Natomiast pomijając intencje producenta, to generalnie masz rację z tym, że WiFi nie jest zbyt energooszczędne. Wielokrotnie już na łamach forum pisałem, że odradzam urządzenia zasilane bateryjnie z komunikacją WiFi. I tak bateryjka szybko się rozładowuje, a ich przerobienie też jest trudne, zawsze polecam tu Zigbee.

    Jeśli z kolei mowa już bezpośrednio o samym oszczędzaniu energii na WiFi, to niewątpliwie są opcje zarówno dynamicznego snu (zależne od interwału DTIM) oraz głębokiego snu (MCU zasypia całkowicie i wybudza się albo timerem, albo zdarzeniem na GPIO), ale w przypadku tego układu nie wykonywałem pomiarów na ile to jest wydajne.
    Pomogłem? Kup mi kawę.
  • #8 21816690
    karstenfw
    Poziom 1  
    Posty: 1
    p.kaczmarek2 napisał:
    Zetknąłeś się do tej pory z jakimiś modułami T1 Tuya? Dajcie znać!

    Dostałem dzisiaj przekaźnik EARU DIN Rail EAWCPT-J (licznik energii z przełącznikiem)
    (ten - lub podobny do tego: https://www.elektroda.com/rtvforum/topic4018747.html)
    z modułem T1-U-HL, jak widzę, jak dotąd 4. rewizja HW tego urządzenia...
    (MAC zaczynający się od 20: F1: B2 został zarejestrowany dla Tuya we wrześniu 2025 r.)
    Jestem ciekaw, czy uda mi się go sflashować i uruchomić...>>21623974
  • #9 21876909
    divadiow
    Poziom 38  
    Posty: 5101
    Pomógł: 441
    Ocena: 902
    dolny rząd pinów na T1-3S wydaje się być nieudokumentowaną tajemnicą

    "Aby uzyskać opisy innych pinów, skontaktuj się z Tuya Business w celu uzyskania szczegółowych informacji." - https://developer.tuya.com/en/docs/iot/T1-3S-Module-Datasheet?id=Keesax53r0r2d

    Rysunek wymiarowy układu w obudowie z wyprowadzeniami i nadrukiem „T1-3S”
  • #10 21877186
    p.kaczmarek2
    Moderator Smart Home
    Posty: 14663
    Pomógł: 656
    Ocena: 12674
    Więc skąd wiesz, że to P16, itp? Pin P16 jest bardzo przydatny, pełni rolę MOSI dla portu SPI master, więc może kontrolować WS2812.
    https://www.elektroda.com/rtvforum/topic4057187.html
    Pomogłem? Kup mi kawę.
  • #11 21877188
    divadiow
    Poziom 38  
    Posty: 5101
    Pomógł: 441
    Ocena: 902
    Użyłem GPIO dr na każdym padzie z T1-3S usuniętym z urządzenia ir. Każdy pad miał niskie napięcie do momentu wyciągnięcia wysokiego, a następnie wysokie 3,3 V. multimetr na każdym. Pady NC były 0v, nawet nie niskie mv.

    również rezystancja. 0.425-0.429mohms dla wszystkich oprócz NC, które były "0.L" odczytu
  • #12 21877207
    p.kaczmarek2
    Moderator Smart Home
    Posty: 14663
    Pomógł: 656
    Ocena: 12674
    Jestem ciekaw, jak moglibyśmy to wykorzystać. Czy są jakieś wzmianki o zewnętrznej pamięci PSRAM lub Flash dla Bekena?

    A może moglibyśmy wykorzystać sprzętowy sterownik SPI do sterowania czymś, na przykład ekranem TFT.
    Pomogłem? Kup mi kawę.
  • REKLAMA
  • #13 21924533
    olelek
    Poziom 24  
    Posty: 581
    Pomógł: 62
    Ocena: 167

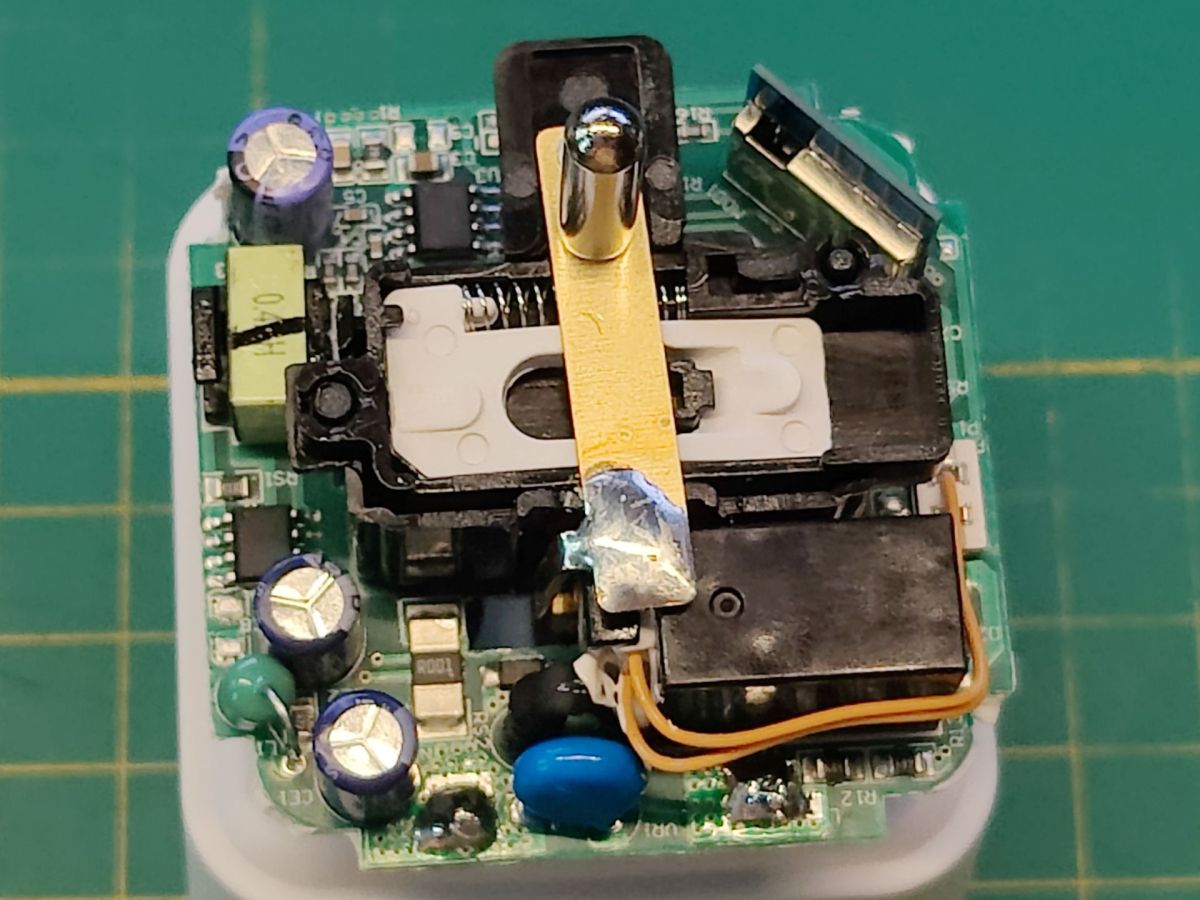

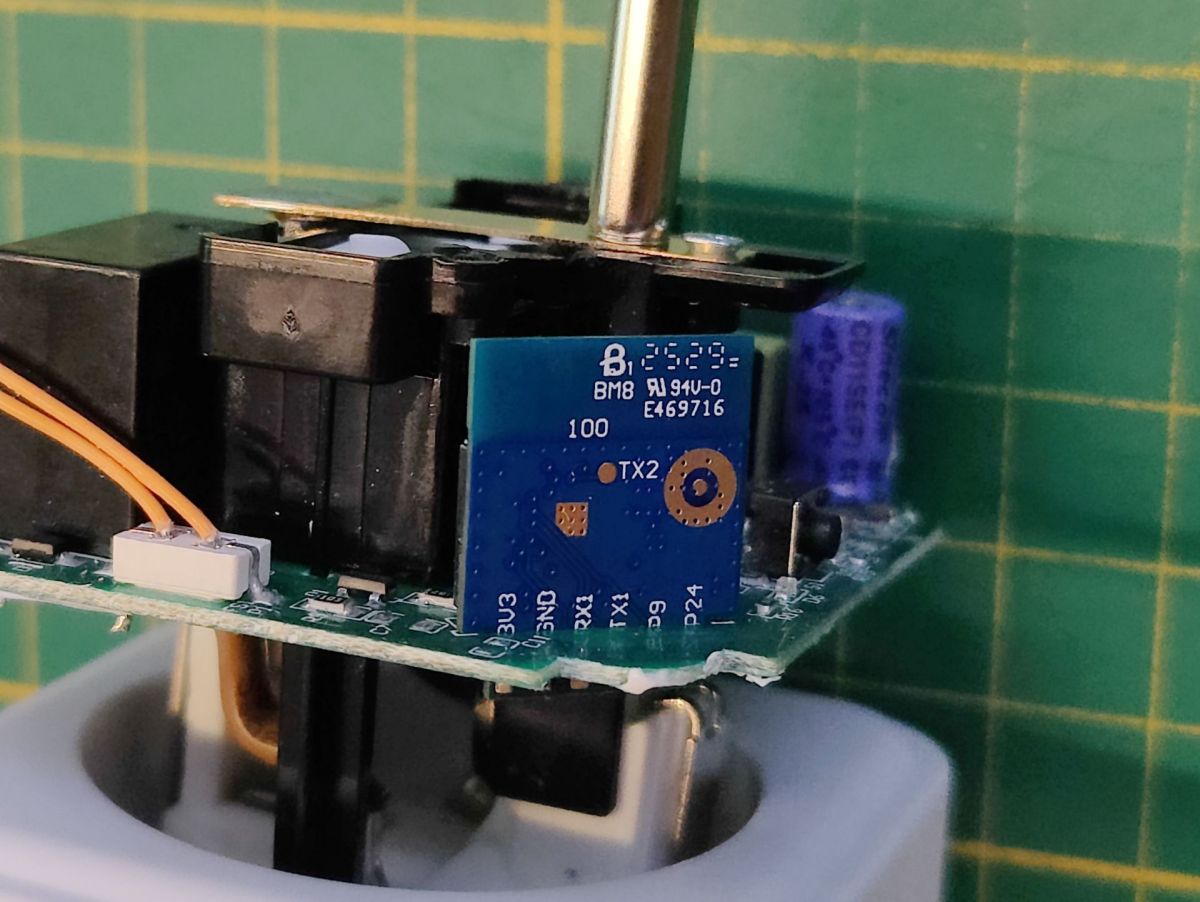

    Moduł t1-2s-nl znajduje się w aktualnie sprzedawanym produkcie Inteligentna wtyczka z monitorowaniem energii LSC Smart Connect w Action, Art. no. 3202088.1, EAN 8712879165972. Zmiana oprogramowania na OpenBK przy użyciu Easy Flasher bez problemów (backup, odzyskanie konfiguracji, flash, funkcjonalność)
  • #14 21924664
    p.kaczmarek2
    Moderator Smart Home
    Posty: 14663
    Pomógł: 656
    Ocena: 12674
    Dzięki za informacje, możesz podzielić się szablonem, a może i kopią oryginalnego wsadu?
    Z tego co widzę, był omawiany już ten produkt na forum, ale w innej wersji - np. na BK7231T, ale to już 2 lata temu.
    https://www.elektroda.pl/rtvforum/topic4038087.html#20976420
    Dobrze to obrazuje, jak zmieniają się wnętrza urządzeń IoT.
    Pomogłem? Kup mi kawę.
  • #15 21925898
    olelek
    Poziom 24  
    Posty: 581
    Pomógł: 62
    Ocena: 167
    Faktycznie był już zarówno ten produkt, jak i jeszcze inne wykonanie w wersji Shuko. Natomiast w tamtych prezentacjach widać było inną rewizję elektroniki, zarówno jeżeli chodzi o typu użytego modułu sterującego, jak i jego ułożenie.


    Nota katalogowa modułu T1, T1-M, T1-3S Tuya BK7238, wyprowadzenia i flashowanie, Home Assistant

    Nota katalogowa modułu T1, T1-M, T1-3S Tuya BK7238, wyprowadzenia i flashowanie, Home Assistant

    Załączam plik .bin backupu firmware, oraz sam sektor ustawień.


    Nota katalogowa modułu T1, T1-M, T1-3S Tuya BK7238, wyprowadzenia i flashowanie, Home Assistant

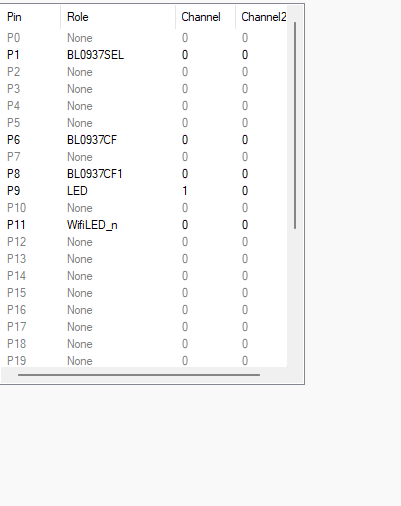

    Zrzut ekranu tabeli konfiguracji pinów z rolami: WiFiLED_n na P11, Rel na P24 i Btn na P26

    {
    	"sel_pin_pin":"1",
    	"rl1_lv":"1",
    	"bt1_pin":"26",
    	"led1_pin":"9",
    	"net_trig":"2",
    	"jv":"1.0.2",
    	"netled1_lv":"0",
    	"netled_reuse":"0",
    	"ffc_select":"0",
    	"nety_led":"1",
    	"vi_pin":"8",
    	"over_cur":"18000",
    	"resistor":"1",
    	"bt1_lv":"0",
    	"reset_t":"3",
    	"netled1_pin":"11",
    	"chip_type":"0",
    	"lose_vol":"170",
    	"over_vol":"280",
    	"module":"T1-2S-NL",
    	"ele_pin":"6",
    	"ch_cddpid1":"9",
    	"ch1_stat":"2",
    	"ble_pair_time":"30",
    	"led1_lv":"0",
    	"ch_num":"1",
    	"ele_fun_en":"1",
    	"rl1_pin":"24",
    	"netn_led":"0",
    	"vol_def":"0",
    	"ch_dpid1":"1",
    	"sel_pin_lv":"1",
    	"crc":"73"
    }



    Device configuration, as extracted from Tuya:
    - BL0937 SEL on P1
    - Button (channel 1) on P26
    - LED (channel 1) on P9
    - BL0937 VI (CF1) on P8
    - WiFi LED on P11
    - BL0937 ELE (CF) on P6
    - Relay (channel 1) on P24
    Device seems to be using T1-2S-NL module, which is using BK7238.
    And the Tuya section starts at 2052096 (0x1F5000), which is a default T1/XR806 and some T34/BK7231N offset.

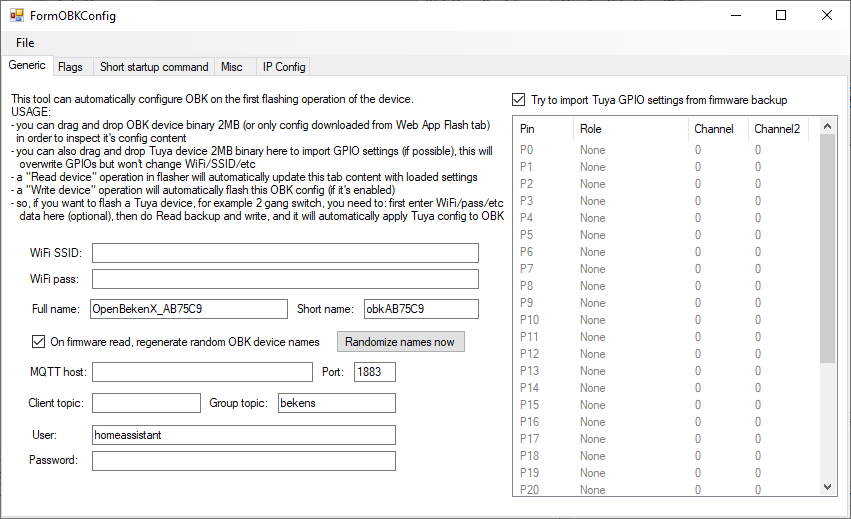

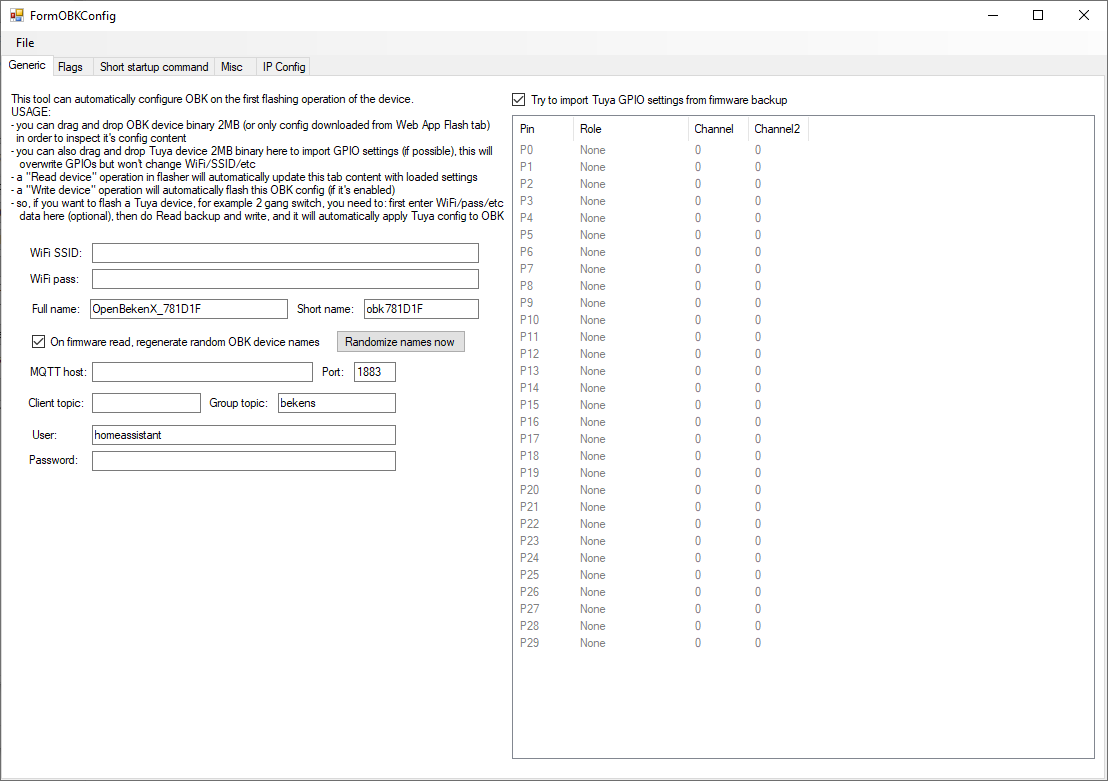

    (drobna sugestia: kontrolka tabeli mogłaby powiększać się wraz z powiększeniem obszaru okna FormOBKConfig)
    Załączniki:
    • settings_BK7238_QIO_action_gniazdko_2026-19-6-09-59-40.bin (3.5 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • readResult_BK7238_QIO_action_gniazdko_2026-19-6-09-59-40.bin (2 MB) Musisz być zalogowany, aby pobrać ten załącznik.
  • #16 21926175
    divadiow
    Poziom 38  
    Posty: 5101
    Pomógł: 441
    Ocena: 902
    olelek napisał:
    (mała sugestia: wskaźnik tabeli mógłby się rozszerzać wraz ze zwiększaniem obszaru okna FormOBKConfig)

    dobry pomysł

    Nota katalogowa modułu T1, T1-M, T1-3S Tuya BK7238, wyprowadzenia i flashowanie, Home Assistant
    https://github.com/openshwprojects/BK7231GUIFlashTool/pull/138

    Dodano po 10 [minutach]:

    poza tym, czemu by nie poszerzyć formularza domyślnie, żeby przynajmniej zniknęło to brzydkie poziome przewijanie

    Nota katalogowa modułu T1, T1-M, T1-3S Tuya BK7238, wyprowadzenia i flashowanie, Home Assistant
📢 Słuchaj (AI):

Podsumowanie tematu

✨ Dyskusja dotyczy układu Tuya BK7238/T1 oraz modułów T1-M, T1-U-HL, T1-3S, T1-LC5-HL, z naciskiem na wyprowadzenia pinów, identyfikację funkcji GPIO i możliwości flashowania pod OpenBK/Home Assistant. Poruszono zgodność T1 z BK7238, dostępność dokumentacji, nieudokumentowane piny w T1-3S oraz praktyczne testy padów i napięć po wylutowaniu modułu. Omawiano też problemy z Easy Flasher w porównaniu do BKFIL, a także przykłady urządzeń z tym układem, które udało się lub planuje się flashować, w tym inteligentne wtyczki i przekaźniki z pomiarem energii. Wątek obejmuje również ocenę energooszczędności Wi‑Fi/BLE w zastosowaniach IoT oraz wykorzystanie sprzętowego SPI, PSRAM/Flash i integracji z Home Assistant.
REKLAMA
