Zdjęcia najlepszych i najgorszych instalacji elektrycznych.

gulson 09 Paź 2017 06:03 565413 1729
  • #1501 09 Paź 2017 06:03
    mawerix123
    Poziom 37  

    damianch3 napisał:
    Kilka moich prac


    Z jakich obiektów te rozdzielnice :?:
    Ciekawi mnie co jest podłączone pod RCD 4P w pierwszej i ostatniej rozdzielnicy widzę jakieś odpływy bez zabezpieczenia wychodzą z nich opisane przewody, więc co jest na zasilaniu tych rozdzielnic :?:
    Czym kierujesz się przy doborze SPD :?:

  • #1502 09 Paź 2017 09:26
    elpapiotr
    Specjalista elektryk

    damianch3 napisał:
    Kilka moich prac :)

    Na zdjęciu trzecim brakuje jednej listwy N po jednym RCD.
    Coś jest nie tak z tymi listwami.
    No i na ochronniku SIMTEC tor N ma dziwne połączenie przekrojów.

  • #1503 09 Paź 2017 17:10
    Magic_moon

    Poziom 18  

    A na drugim foto nie wiedzę tulejek na linkach ? jak to tak panie ?

  • #1504 09 Paź 2017 19:40
    Shadowix
    Poziom 26  

    Moim zdaniem zastosowanie RCD 25A na tyle obwodów jednocześnie to proszenie się o przyszłe kłopoty... Choćby zwiększenie mocy przyłączeniowej i mało kto wymienia RCD...

  • #1507 14 Paź 2017 11:12
    750kV
    Poziom 21  

    Parę lat temu, w jedym z łódzkich warsztatów samochodowych, natrafiłem na taki ,,montaż" podlicznika i es-ki. Ręce opadają....
    Zdjęcia najlepszych i najgorszych instalacji elektrycznych.

  • #1509 30 Paź 2017 19:12
    emigrant
    Poziom 26  

    Fotka zrobiona przeze mnie 15 min temu, Brooklyn, chińska dzielnica.

    Zdjęcia najlepszych i najgorszych instalacji elektrycznych.

  • #1511 01 Lis 2017 12:15
    Brivido

    Poziom 28  

    A jak Ty byś zrobił? :D
    Wyciągnąć pojedyncze druty i przykręcić do osobnych otworów :D

  • #1512 01 Lis 2017 13:06
    mawerix123
    Poziom 37  

    Brivido napisał:
    A jak Ty byś zrobił?


    Takie coś zastałem, całej rozdzielnicy nie chciałem pokazywać, przeciętna druciarnia ale podłączenie PEN to majstersztyk :D końcówka kablowa obcięta i wywiercone dwa otwory na nowe mocowanie.
    Brawo za pomysłowość a nagana z głupotę :sm31:

    A ja bym to chyba zrobił za pomocą takiego zacisku https://elektrocave.pl/pl/p/Zacisk-35mm2-KLA-275453/165547

    Brivido napisał:
    Wyciągnąć pojedyncze druty i przykręcić do osobnych otworów


    W zasadzie to nie wiem co gorsze to wykonanie czy Twój pomysł ;)

  • #1513 01 Lis 2017 23:15
    pol102
    VIP Zasłużony dla elektroda

    Brivido napisał:
    A jak Ty byś zrobił?

    ZUG lub blok rozdzielczy
    Zdjęcia najlepszych i najgorszych instalacji elektrycznych.

  • #1514 02 Lis 2017 07:46
    mipix
    Poziom 30  

    mawerix123 napisał:
    Można i tak. :D

    Zdjęcia najlepszych i najgorszych instalacji elektrycznych.

    Czy te przewody w kolorze niebieskim (Neutralne ?) przypadkiem nie mają galwanicznego połączenia z obudową skrzynki? Wydawało mi się, że bezpośrednio tylko przewód PE może mieć takie połączenie.

  • #1516 02 Lis 2017 08:53
    mipix
    Poziom 30  

    mawerix123 napisał:
    To nie jest N, układ zasilania jest TN-C, instalacja 4 przewodowa, jeden WLZ 5x10.

    Do czego w tym przypadku służy piąty przewód w WLZ?

  • #1518 02 Lis 2017 10:24
    mipix
    Poziom 30  

    Pisałeś, że to TN-C. Rozdział PEN na PE i N jest przy przejściu TN-C na TN-S. Chyba, że coś pokręciłem.
    Tak tylko z ciekawości zapytałem o funkcję piątego przewodu WLZ.

  • #1519 10 Lis 2017 19:21
    SGKD
    Poziom 4  

    Zdjęcia najlepszych i najgorszych instalacji elektrycznych.
    Wprawdzie nie jest to moje zdjęcie, tylko znalezione w Internecie, ale równie ciekawe

  • #1520 10 Lis 2017 19:49
    Brivido

    Poziom 28  

    Ale puszka jest, czego chcieć więcej :D

  • #1521 27 Lis 2017 19:23
    Shadowix
    Poziom 26  

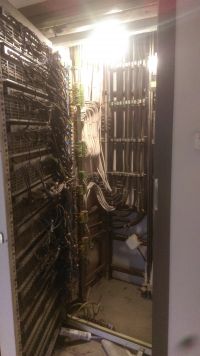

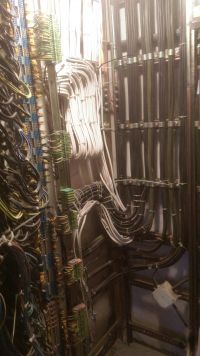

    Sorki za słabą jakość i ostrość zdjęć, coś z aparatem nie tak mam...
    Zdjęcia najlepszych i najgorszych instalacji elektrycznych.Zdjęcia najlepszych i najgorszych instalacji elektrycznych.

    A tutaj mamy przykład dlaczego lepsza jest tulejka od pobielania. Na zdjęciu oczywiście tego nei widać, więc musicie mi uwierzyć na słowo. Ale kto tak zrobił w jednym wtyku to nie mam pojęcia...
    Zdjęcia najlepszych i najgorszych instalacji elektrycznych.

    I oto gwóźdź programu (a raczej wkręt): :)
    Zdjęcia najlepszych i najgorszych instalacji elektrycznych.

  • #1524 03 Gru 2017 14:58
    advent_child
    Poziom 10  

    Wczoraj pracowałem na najgorzej zrobionej szafce sterowniczej jaką w życiu widziałem. Wyglądało jakby ktoś specjalnie sabotował, dosłownie. Nie zrobiłem zdjęcia, bo nie było sensu - z zewnątrz wyglądała okej na pierwszy rzut oka - cyrk był w połączeniach.
    Szafka mała, kilka elementów - wyłączniki nadprądowe, zasilacz, rozłącznik, plc. Było w niej dosłownie wszystko źle :D

    Usterki:
    1. Oznaczniki - czasami oznaczone poprawnie, czasami nie, czasami sama gumka, czasami w ogóle goły przewód.
    2. Połowa przewodów wychodziła z tulejek.
    3. Kolory przewodów, przekroje, kolory-rozmiary tulejek zupełnie dowolne.
    4. Zasilacz podpięty odwrotnie - tj. faza na wyjścia V+, V-.
    5. Szafa zasilana była jedno fazowo, jednak rozłącznik zamontowany był 3P + czwarte pole. Nic niezwykłego, ale... Od spodu rozłącznika wszystkie L1, L2, L3 były ze soba zwarte (sic!). Przecież jakby ktoś się pomylił w fabryce i zobaczył, że z rozłącznika idą 4 przewody do korytka to od razu by podpinał pod 3f.
    6. Na schemacie bezpieczniki 2A 2P, 2x 2A 1P. W szafce: 1A 2P, 2x 6A 1P i dodatkowy B20 nie wiem po co.
    7. Na schemacie moduł bezpieczeństwa, w szafce w ogóle nie zamontowany.
    8. Wszystkie bezpieczniki zostawione w pozycji ON.

    Nawet już nie patrzyłem co wymyślił na plc tylko rozkręciłem wszystko i zacząłem zarabiać od nowa.

  • #1526 03 Gru 2017 20:08
    maurycy123
    Warunkowo odblokowany

    Co do tej listwy z dołu, to po założeniu obudowy, nie dostępna (dla zwykłych użyszkodników) tak jak i śrubki w zabezpieczeniach nad prądowych. Ale nie pochwalam takiego montażu.

  • #1530 03 Gru 2017 20:32
    danielkk
    Poziom 31  

    To w takim wypadku wszystkie N po RCD powinny być na jednej listwie N a nie są, i dalej jak będzie ten niby agregat to jak RCD będzie spełniać swoja role skoro N są źle podpięte...
