Łączenie modułu Audio Bluetooth z Czytnikiem kart SD

21 Aug 2016 02:13 3903 32
  • Level 6  
    Witam :D.
    Chce zrobić taki głośnik na Bluetooth jak na yt:
    https://www.youtube.com/watch?v=PCktIiVbY6I
    Dodatkowo chce połączyć czytnik kart SD(Fajnie by było gdyby dało się przełączać piosenki) do moduł Audio Bluetooth i do wzmacniacza.
    Jednak nie ogarniam jak to podłączyć. Podaje części:
    Moderated By Mirek Z.:

    Linki do aukcji usunąłem - https://www.elektroda.pl/rtvforum/faq.php p.3.1.18.


    Nakierujecie mnie jak to podłączyć? W jaki sposób bezpiecznie odłączać kartę pamięci?
    Pozdrawiam i z góry dziękuje :D.
    Czy Twoje urządzenia IoT są bezpieczne? [Webinar 22.06.2021, g.9.00]. Zarejestruj się za darmo
  • Level 22  
    Kolego TheSlowik1997
    Ty chyba nie wiesz za bardzo nic o elektronice a tym bardziej o cyfrowej co?
    To ci powiem ze to co chcesz zrobić to nie będzie takie proste wręcz nie możliwe dla człowieka który nie miał kontaktu z elektronika
    po pierwsze wiedz ze będzie konieczność napisania programu po drugie przydał by się jakiś wyświetlacz co by wiedzieć gdzie się jest i co włączymy po trzecie ten kolo z filmu to sobie wsadził zwykła kartę muzyczna do komputera na USB podłączoną do malutkiego wzmacniacza do tej skrzynki wiec to w sumie żadne osiągnięcie a tak na marginesie jestem ciekawy co by się stało jak bym podłączył to do komputera i zaczął słuchać muzyki i zarazem połączył się przez BT i włączył tez muzykę
    Jak ty sobie to wyobrażasz ze gdzie podepniesz ten moduł od karty SD ?do tego modułu audio BT ?Niestety kolego tak się nie da!
    Ja ci powiem jak to się robi
    Musimy mieć jakiś układ co by tym wszystkim sterował najlepszy (najprostszy) był by do tego jakiś mikro-kontroler np Atmega lub PIC do takiego mikro-kontrolera podłączymy właśnie ten moduł do karty SD możemy tez podłączyć np LCD np tez odbiornik podczerwieni czyli pilota no możliwości jest sporo ale najważniejszą rzeczą jest napisanie programu na mikro-kontroler
    Dodaje przykładowy schemat takiego mp3 Playera na Atmega32
    Łączenie modułu Audio Bluetooth z Czytnikiem kart SD
    Myślę ze jak zrozumiesz jak zrobić ze by grało z karty SD np mp3 to reszta ci się troszkę rozjaśni
  • Level 6  
    Dobra faktycznie nie dam rady i na elektronice nie wiele się znam :(. Ale wytłumaczysz mi jak podłączyć ten moduł Audio Bluetooth do wzmacniacza?
    Bo te opisy na schemacie nie wiele mi mówią, a gość z YT ma inny model tego modułu(nie napisał jaki, ani żadnego schematu).
    Pozdrawiam.
  • Tube devices specialist
    TheSlowik1997 wrote:
    Ale wytłumaczysz mi jak podłączyć ten moduł Audio Bluetooth do wzmacniacza?
    Bo te opisy na schemacie nie wiele mi mówią, a gość z YT ma inny model tego modułu(nie napisał jaki, ani żadnego schematu).


    A wróżka ma nam powiedzieć jaki moduł BT posiadasz i jaki wzmacniacz?
    W ogólnym przypadku moduł BT i wzmacniacz mają trzy punkty które musisz połączyć - masa, kanał prawy i kanał lewy, oczywiście oba moduły muszą otrzymać zasilanie.
  • Level 6  
    Sory ale linki usunęli. Moduł BT BK8000. Dokładniej to chce do wieży podłączyć ten moduł(Cinche).
    Chce tylko wiedzieć gdzie dać zasilanie i gdzie jest wyjście stereo. Nic więcej. Byłby to fajny/wygodny bajer :).
    Pozdrawiam :D.
  • Level 22  
    Kolo z YT ma XS3868 taki BT wiem bo sam ich używam
    na początek trzeba zadbać o zasilanie tego modułu czyli 3v musisz zrobić jakiś zasilacz co by ci dal 3v no chyba ze chcesz się bawić w baterie ale to będzie kłopotliwe bo trzeba ładować

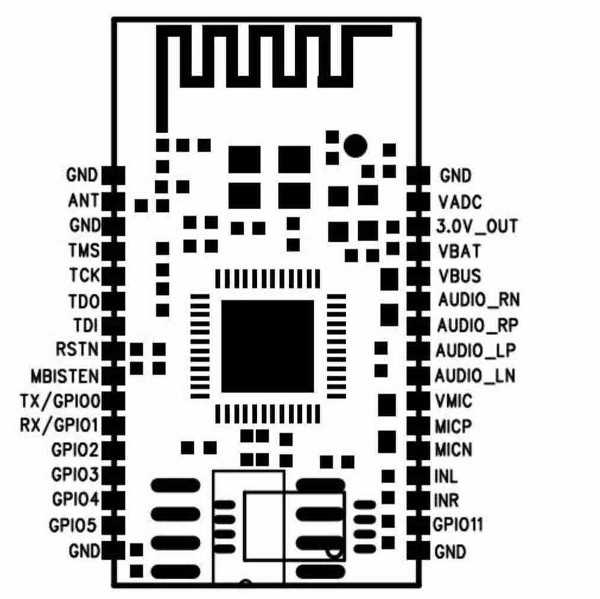

    Łączenie modułu Audio Bluetooth z Czytnikiem kart SD
    Wszystkie piny opisane GND łączysz razem i dajesz na masę zasilania
    VBAT to jest plus zasilania czyli 3v nie jestem pewny co do tych VADC i VBUS to by trzeba było datasheet zobaczyć
    Pin AUDIO_LN jest to masa sygnałowa lewego kanału
    Pin AUDIO_LP jest to sygnał audio dla lewego kanału
    i analogicznie tak samo jest dla kanału prawego czyli AUDIO_RP i AUDIO_RN
    Pamiętaj jednak ze masy sygnałowe w tym przypadku nie mogą się łączyć z masami zasilania
  • Moderator
    W linku który podałem jest wszystko.
    Opisane są wszystkie sygnały, komendy sterujące, wyprowadzenia. Są nawet przykłady podłączenia.
    Nie ma się co domyślać, tylko otworzyć dokument i z niego skorzystać.
  • Level 6  
    kulamario wrote:
    Wszystkie piny opisane GND łączysz razem i dajesz na masę zasilania
    VBAT to jest plus zasilania czyli 3v nie jestem pewny co do tych VADC i VBUS to by trzeba było datasheet zobaczyć
    Pin AUDIO_LN jest to masa sygnałowa lewego kanału
    Pin AUDIO_LP jest to sygnał audio dla lewego kanału
    i analogicznie tak samo jest dla kanału prawego czyli AUDIO_RP i AUDIO_RN
    Pamiętaj jednak ze masy sygnałowe w tym przypadku nie mogą się łączyć z masami zasilania

    Czyli tak:
    VBAT - +(Zasilanie 3V)
    GND(Nad VADC) - -(Zasilanie 3V)
    AUDIO_LN - Masa Lewego Kanału
    AUDIO_LP - Lewy Kanał
    AUDIO_RN - Masa Prawego Kanału
    AUDIO_RP - Prawy Kanał
    Dobrze zrozumiałem?
    Po co łączyć wszystkie GND? Koleś na filmie podłączył po prostu do GND(jednego) zasilanie.
    Gdybym chciał podłączyć Wyjście Audio do Jacka to muszę połączyć masę dwóch kanałów razem?

    Dodano po 4 [minuty]:

    c2h5oh wrote:
    W linku który podałem jest wszystko.
    Opisane są wszystkie sygnały, komendy sterujące, wyprowadzenia. Są nawet przykłady podłączenia.
    Nie ma się co domyślać, tylko otworzyć dokument i z niego skorzystać.

    Dzięki za linka :).
    Przydał się.
  • Level 22  
    VBAT - +(Zasilanie 3V)
    GND - (minus zasilania)
    AUDIO_LN - Masa Lewego Kanału
    AUDIO_LP - Lewy Kanał
    AUDIO_RN - Masa Prawego Kanału
    AUDIO_RP - Prawy Kanał
    co do tych VADC i VBUS zostają nie podłączone
  • Level 6  
    Jeszcze nie zmykajcie Tematu. Teraz mam problem. Jaki mam podłączyć rezystor(lub kilka zastępczych), aby uzyskać 3V z 17,8V.
    Dodam, że nie mam jak zmierzyć A, gdy próbuje to nie chce się włączyć wieża. Podłączyłem pod Plus Zasilania do Plusa na płytce w wieży.
    Proszę pomóżcie : ).
  • Tube devices specialist
    TheSlowik1997 wrote:
    Jeszcze nie zmykajcie Tematu. Teraz mam problem. Jaki mam podłączyć rezystor(lub kilka zastępczych), aby uzyskać 3V z 17,8V.


    Rezystor nada się dla przypadków gdy prąd ma stale t a samą wartość - jeśli chcesz zasilać moduł BT zastosuj stabilizator 7803 (nie zapomnij o kondensatorach).
  • Level 6  
    Prąd stały z transformatora koło 18V na Wyjściu. Ten stabilizator jak połączyć i z jakim kondensatorem? Stabilizator nie będzie się za bardzo przegrzewał(Przykręcić do radiatora?)?
  • Tube devices specialist
    TheSlowik1997 wrote:
    Prąd stały z transformatora koło 18V na Wyjściu.


    Z filtracją?

    TheSlowik1997 wrote:
    Ten stabilizator jak połączyć i z jakim kondensatorem?


    W datasheecie jest wszystko napisane.

    TheSlowik1997 wrote:
    Stabilizator nie będzie się za bardzo przegrzewał(Przykręcić do radiatora?)?


    A jaki prąd pobierany będzie?

    TheSlowik1997 wrote:
    Dodam, że nie mam jak zmierzyć A, gdy próbuje to nie chce się włączyć wieża. Podłączyłem pod Plus Zasilania do Plusa na płytce w wieży.


    Ten moduł jeszcze żyje? Próbowałeś go zasilić "twardym" napięciem 18V.
    Weź dwie bateryjki paluszkowe, połącz w szereg i zasil z nich moduł przez amperomierz.
  • Level 6  
    jdubowski wrote:
    W datasheecie jest wszystko napisane.

    co to jest datasheet?

    jdubowski wrote:
    Z filtracją?

    Chyba nie, bo jest minimalne wahanie 10-20mV

    jdubowski wrote:
    A jaki prąd pobierany będzie?

    Pisałem, że nie mam możliwości zmierzenia.

    jdubowski wrote:
    Ten moduł jeszcze żyje? Próbowałeś go zasilić "twardym" napięciem 18V.
    Weź dwie bateryjki paluszkowe, połącz w szereg i zasil z nich moduł przez amperomierz.

    Nawet nie próbowałem :|. Myślisz, że po co się pytam o możliwość zmniejszenia napięcia z 18V do 3V.
    Chciałem z transformatora w wieży zasilić ale, że jest 18V na wyjściu to muszę zmniejszyć do 3V lub 4,2V ale bardziej mi pasuje do 3V :).


    Jeśli są lekkie wahania napięcia tak jak pisałem to można zastosować opornik?
    18V:3V(tyle chce uzyskać)=6kOmów(Rezystor)
    Dobrze myślę?

    Jeśli miałbym zastosować ten stabilizator to co, jak i gdzie pod lutować/jaki kondensator?
  • Level 22  
    jeśli chcesz podłączyć się bezpośrednio do transformatora to musisz dać tez mostek prostowniczy
    Łączenie modułu Audio Bluetooth z Czytnikiem kart SD
    tylko tu na schemacie masz stabilizator 5V a ty chcesz 3V wiec dasz zamiast tego LM7805 na 3V
  • Level 6  
    No nie do końca bezpośrednio. Transformator jest podłączony do jakiego układu. Zobaczę jeszcze. Jak chcecie to mogę zrobić zdjęcie :).

    Tak się zastanawiam czy jest sens podłączać się pod ten transformator.
    W półce znałem zasilacz 4,2V, którego kiedyś chciałem wyrzucić.
    Okazuje się, że ten zasilacz jest skopany, bo zamiast być 4,2V OUT to jest ponad 8V.
    Szkoda, bo zasilacz ma 200mA na wyjściu.

    Tak główkuje i poszukuje. Znalazłem w internecie przetwornice step-down D24V5F3.

    Całkowity Koszt 30zł.

    Specyfikacja:
    - Napięcie wejściowe: od 3,4 V* do 36 V
    - Napięcie wyjściowe: 3,3 V
    - Dokładność napięcia wyjściowego: 4 %
    - Maksymalny prąd wyjściowy: 0,5 A
    - Częstotliwość przełączania: 500 kHz
    Wbudowane zabezpieczenia:
    - Przed zbyt dużym poborem prądu
    - Przed zbyt wysoką temperaturą

    3,3V 500mA podłączył bym do BT i jakiś rezystor do diod: Zielona i Niebieska(z tego co czytałem po to potrzeba 50mA) czyli 100 Omów(Dobre?).
  • Level 22  
    Nie rozumiem w czym problem możesz sobie sam zbudować zasilacz możesz tez kupić przetwornice ale zasilanie musisz dać wyjścia nie ma
    Schemat który ci podałem jest dobry jeśli chcesz brać zasilanie z prądu zmiennego czyli prosto z transformatora a przetwornica niestety musi być już zasilona prądem stałym czyli po układzie prostującym
  • Level 6  
    Właśnie się zastanawiam czy kombinować z tym układem co mi pokazałeś czy kupić tą przetwornice. Z tego co widzę, to w wieży jest układ prostowniczy tzn. widzę 4 diody i jakieś łaskie, zielone, okrągłe chyba kondensatory(jakieś T w kółeczku i napisane nad nim 473Z). Mimo tego są wahania napięcia między 16,80V, a 17V. Dziwne(Czasami nawet 16,20v do 17v).
    Ten stabilizator 7805 zmieni mi napięcie na 3V?
  • Level 6  
    Wole użyć tego zasilacza. Tylko na stałym U pokazuje koło 8,4V, a na zmiennym koło 4,3V. Dodam, że na zasilaczu mam 200mA.
    Już nie wiem co robić.
  • Level 41  
    Można prościej.
    Player MP3 na karty SD... I wyjściem słuchawkowym do modułu Audio BT.
    Ale to chyba nie ten poziom, za mało skomplikowane...
  • Level 6  
    Dobry pomysł prosty i pomysłowy. Można by było kupić taką tanią MP3 z wyświetlaczem i czytnikiem kart i przerobić trochę :D zastanowię się nad tym, jednak teraz bardziej zależy mi na BT, później może coś z MP3 pokombinuje :D. Co z tym zasilaczem? Bo trochę dziwna sprawa:
    [TheSlowik1997]"na stałym U pokazuje koło 8,4V, a na zmiennym koło 4,3V. Dodam, że na zasilaczu mam 200mA". Z tego wynika, że ten zasilacz ładował akumulator 3,6V(szeregowo połączone akumulatorki chyba Ni-Cd) napięciem zmiennym. Dziwne.
    Jakim cudem na zasilaczu jest napięcie stałe i zmienne :D. Wytłumaczy mi ktoś?
    Teraz to już nie wiem czy mogę zastosować do tego mostek prostowniczy.
  • Level 41  
    Po prostu zasilacz jest tandetny, ma słabą filtrację.
    Weź zdobądź jakąś ładowarkę od telefonu, do tego stabilizator np AMS1117 na 3.3V
  • Level 6  
    Czyli te bziki z napięciem są wynikiem słabej filtracji napięcia. Dobrze zrozumiałem?
    Z tą ładowarką to nie jest głupi pomysł. Tylko po co ten stabilizator skoro będę miał stałe/stabilne napięcie powiedzmy 4V?
  • Level 41  
    Słabej filtracji i/lub słabego prostowania.
    Stabilizator po to, że zależnie jakiej ładowarki będziesz używać będziesz i tak miał więcej niż zalecane 3-3.3V dla tego modułu BT.
    To nie są sprzęty zbyt "idiotoodporne" i zalecam trzymać się specyfikacji.
    Pewnie popracuje w miarę poprawnie nawet i na 5V, ale ile?
    Godzinę, dzień... A potem zaczną się jaja. Nienaprawialne już bo moduł ulegnie uszkodzeniu.

    A akurat AMS1117 bo są lepsze niż LM78xx. W przypadku małej różnicy napięcia wejściowego i wyjściowego będzie stabilniejszy niż LM.
  • Level 6  
    Karaczan wrote:
    Stabilizator po to, że zależnie jakiej ładowarki będziesz używać będziesz i tak miał więcej niż zalecane 3-3.3V dla tego modułu BT.
    To nie są sprzęty zbyt "idiotoodporne" i zalecam trzymać się specyfikacji.

    Niby tak ale po co skoro moduł zasilany jest od 2,8-4,2V. Zresztą zobaczymy. Jutro poszukam u siebie jakąś rozwaloną ładowarkę od telefonu oraz może jeszcze parę kondensatorów znajdę.
    Co do tej ładowarki co wcześniej wspominałem wiedzę, że jest tyko mostek prostowniczy i rezystor. Tak to wygląda jak by w ogóle nie było filtracji :D.
