Chciałbym kilka elementów (tranzystory mocy, potencjometry) umieścić na przewodach poza płytką PCB. Na schemacie umieściłem goldpiny i podłączę się do nich kablami ale czy podczas projektowania płytki mogę usunąć te elementy z widoku razem z żółtymi kreskami?? Jak w fachowy sposób postępuje się...

Name: EAGLE - Jak umieścić elementy poza PCB i usunąć je z widoku?
Uploaded: 2017-01-26T19:37:19+01:00
Description: Chciałbym kilka elementów (tranzystory mocy, potencjometry) umieścić na przewodach poza płytką PCB. Na schemacie umieściłem goldpiny i podłączę się do nich kablami ale czy podczas projektowania płytki mogę usunąć te elementy z widoku razem z żółtymi kreskami?? Jak w fachowy sposób postępuje się...

Witam. Ja zazwyczaj stosuję pola lutownicze z otworami do podłączenia PCB z elementem, który jest umieszczony poza płytką. Dodatkowo te pola opisuję parametrami tegoż elementu. Potem dopiero usuwam ten element, chociaż nie zawsze.

Nie. W bibliotece dpad.lbr są gotowce.

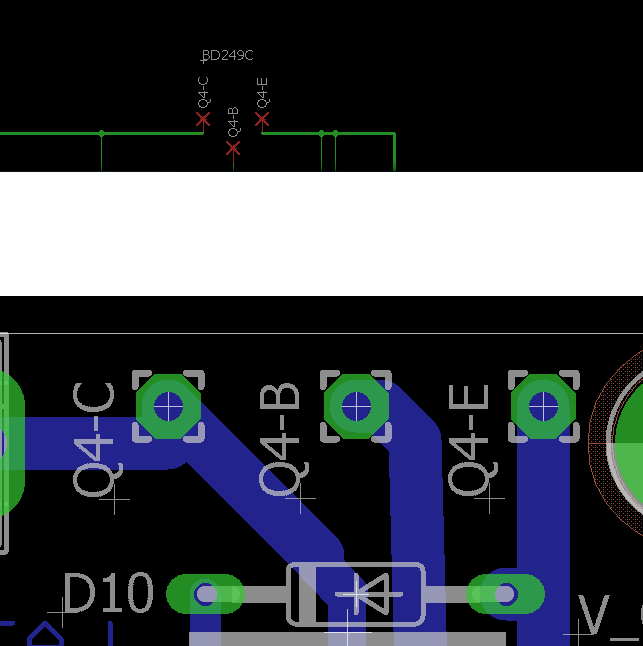

Poprawnie zaprojektowane PCB, powinno zawierać w swoim schemacie te elementy które masz zamiar umieścić poza obrysem płytki. Również na PCB te elementy należy umieścić z ich warstwą opisową. A czy w to miejsce wlutujesz np. tranzystor, czy przewody, to już Twoja sprawa.

Polecam zacząć od poradnika Link. Sam niedawno zaczynałem poznawać Eagle i musiałem zacząć od stworzenia 5 bibliotek. Jest to banalnie proste, nauczysz się w 20 minut. Stworzenie biblioteki to kwestia 2-10 minut, porównaj to z czasem jaki musiałbyś spędzić przeszukując google czy pisząc posty na forum. Do tego dochodzi jeszcze ryzyko, że ktoś, kto tworzył bibliotekę zrobił to źle i i tak musisz wszystko sprawdzać. Jest też dobry poradnik Pana Mirka w formie filmu na yt ]Link

Czy to znaczy, że stworzyłeś swój element biblioteczny, który na schemacie jest czerwonym x-em a na PCB jest padem (przelotką)?

Właśnie. Jednak żeby mniej więcej zapoznać się z bibliotekami, trzeba trochę popracować a ja w Eagle dopiero zaczynam. Dzięki Mariusz! P.S. Google nic nie wie na temat tej biblioteki, dobrze wpisałeś nazwę?

Dokładnie tej biblioteki nie ma u mnie ale znalazłem podobne: solpad, testpad i wirepad, w tej ostatniej namierzyłem X-a. Jeszcze raz dzięki!
