Jak połączyć czujki Bosch ISC-BDK2-WP12G z inną czujką pod jedno wejście?

Helbarad 02 Mar 2017 08:25 4287 21

REKLAMA

Zgłoś naruszenie prawa

| Nowy temat

#1 16317058 02 Mar 2017 08:25

Helbarad Helbarad

Poziom 13

Posty: 182

Ocena: 15
Autor tematu

Post #1
16317058 02 Mar 2017 08:25

Witam
Posiadam zamontowaną czujkę Bosch (nieznany model). Potrzebuję podłączyć kolejną czujkę .Posiadam Bosch ISC-BDK2-WP12G. Podłączenie bezpośrednio do centrali w tym wypadku odpada. Tak więc muszę je spiąć pod jedno wejście. Mam jednak problem z interpretacją połączeń . Prosiłbym o wskazówki jak je połączyć aby współgrały ze sobą . Zdjęcia wyprowadzeń w załączniku. Dziękuję.
REKLAMA
#2 16317138 02 Mar 2017 09:28

szymon122 szymon122

Poziom 38

Posty: 4097

Pomógł: 302

Ocena: 767
Pomocny post? (0)

Post #2
16317138 02 Mar 2017 09:28

Masz tam typowe połączenie 2eol. W internecie masz schematy. NC i T drugiej czujki połącz w szereg i szeregoto z TR pierwszej czujki. TR -> NC -> NC -> T -> T -> zielony który był pod TR.

Promuję tematy:
04.01.2026 TP-Link Deco M4 - OUTDOOR MOD
09.09.2025 Test monitora przenośnego Zenwire M8P + powerbank mod
12.07.2024 Chlorator Intex 5220 w wersji mini + usunięcie błędu 91 "LOW SALT"
25.02.2021 GreenMaker V1.0 - Zaawansowana drukarka 3D
18.03.2020 Jak zmienić rezystory w ładowarce 13S by obniżyć napięcie do 52V?
#3 16317159 02 Mar 2017 09:40

sosarek sosarek

Konto firmowe
Poziom 43

Posty: 83875

Pomógł: 9321

Ocena: 15551
Pomocny post? (0)

Post #3
16317159 02 Mar 2017 09:40

Helbarad napisał:
Podłączenie bezpośrednio do centrali w tym wypadku odpada.

Z jakiegoż to powodu?
Ilu żyłowy kabel idzie do pierwszego czujnika?
Co to za centrala, ile wolnych wejść zostało?

Konto firmowe:
Z
Pka, Poznań, 60-850

Pomogłem? Kup mi kawę.

Promuję tematy:
26.03.2020 Chromebook - Temat dla posiadaczy i miłośników Chromebooków
25.03.2020 Koronawirus i ameby w czasie jego panowania
05.03.2019 Świeżaki i bohaterowie własnego domu - jak montować bądź nie systemu alarmowego
01.03.2019 Kieszonkowy retro-emulator na chińskim FPGA by piotr_go.
#4 16317861 02 Mar 2017 15:49

Helbarad Helbarad

Poziom 13

Posty: 182

Ocena: 15
Autor tematu Pomocny post? (0)

Post #4
16317861 02 Mar 2017 15:49

sosarek napisał:

Helbarad napisał:
Podłączenie bezpośrednio do centrali w tym wypadku odpada.

Z jakiegoż to powodu?
Ilu żyłowy kabel idzie do pierwszego czujnika?
Co to za centrala, ile wolnych wejść zostało?

Odpada ponieważ nie ma możliwości położenia nowego przewodu w sposób estetyczny. Centrala satela ca-5 . Wszystkie miejsca zajęte także nie ma różnicy skąd wezmę sygnał. Dużo wyjść w tej 1 czujce i się gubię . Może mi ktoś narysować po prostu które złącze z którym połączyć ? Najlepiej na zamieszczonym poniżej obrazku.
Dziękuję

Załączniki:

DSC_05731.jpg (3.11 MB) Musisz być zalogowany, aby pobrać ten załącznik.
#5 16318594 02 Mar 2017 20:21

Konto nie istnieje Konto nie istnieje

Poziom 1

Post #5
16318594 02 Mar 2017 20:21

https://www.elektroda.pl/rtvforum/topic339751.html#1720493
REKLAMA
#6 16319493 03 Mar 2017 07:47

Helbarad Helbarad

Poziom 13

Posty: 182

Ocena: 15
Autor tematu Pomocny post? (0)

Post #6
16319493 03 Mar 2017 07:47

Poproszę o sprawdzenie mojego toku myślenia. Rezystory z 1 czujki usuwamy ? Co jeśli chciałbym od czujki nr 2 podłączyć jeszcze jedną identyczną ?
#7 16319502 03 Mar 2017 07:56

bhtom bhtom

Poziom 39

Posty: 4498

Pomógł: 446

Ocena: 605
Pomocny post? (0)

Post #7
16319502 03 Mar 2017 07:56

Witam,

Helbarad napisał:
Poproszę o sprawdzenie mojego toku myślenia.

Tu naprawdę nie ma nic trudnego... Poszczególne styki dwóch czujek łączysz szeregowo i do tego podłączasz rezystory parametryzujące.
Trzeba tylko rozróżniać połączenia szeregowe od równoległych, a to jest chyba poziom lekcji fizyki szkoły podstawowej (no, teraz jeszcze gimnazjum)

Pozdrawiam.

Promuję tematy:
01.03.2017 Zanim zlecisz lub samodzielnie zaczniesz instalować system alarmowy. Przeczytaj
#8 16319617 03 Mar 2017 09:05

szymon122 szymon122

Poziom 38

Posty: 4097

Pomógł: 302

Ocena: 767
Pomocny post? (0)

Post #8
16319617 03 Mar 2017 09:05

Helbarad napisał:
Poproszę o sprawdzenie mojego toku myślenia.

Przy drugiej czujce nie możesz mieć już rezystorów.

Dla 4 przewodów:
Tam gdzie niebieskie to musisz przeciąć przewód. Po prostu zielony przewód ma trafić do "NC" drugiej czujki a "T" ma trafić tam gdzie był zielony.
Edit:
Jeśli masz przynajmniej 6 przewodów to możesz zrobić tak (najlepiej):

Promuję tematy:
04.01.2026 TP-Link Deco M4 - OUTDOOR MOD
09.09.2025 Test monitora przenośnego Zenwire M8P + powerbank mod
12.07.2024 Chlorator Intex 5220 w wersji mini + usunięcie błędu 91 "LOW SALT"
25.02.2021 GreenMaker V1.0 - Zaawansowana drukarka 3D
18.03.2020 Jak zmienić rezystory w ładowarce 13S by obniżyć napięcie do 52V?
#9 16320126 04 Mar 2017 07:36

Helbarad Helbarad

Poziom 13

Posty: 182

Ocena: 15
Autor tematu Pomocny post? (0)

Post #9
16320126 04 Mar 2017 07:36

Dziękuję. Jeśli chciałbym podłączyć do czujni nr2 identyczną to podłączam ją tak samo ? 2->3 ?

Dodano po 18 [godziny] 24 [minuty]:

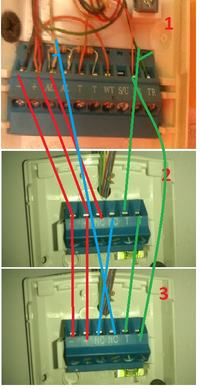

W załączniku obrazek ukazujący co chciałbym jeszcze zrobić. Poprawnie ?
