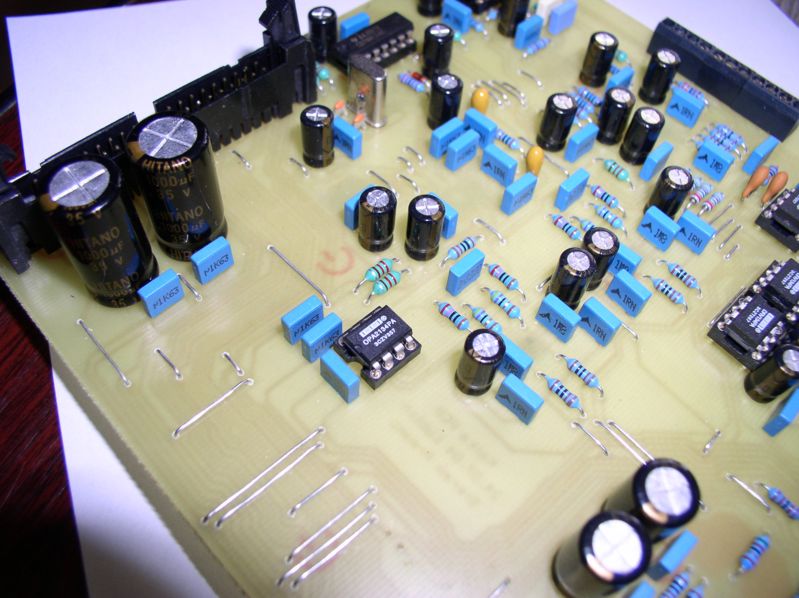

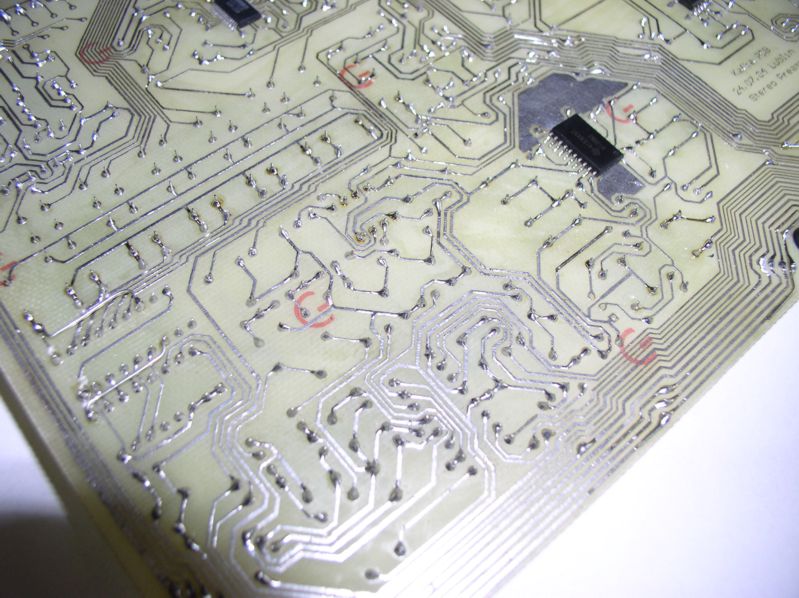

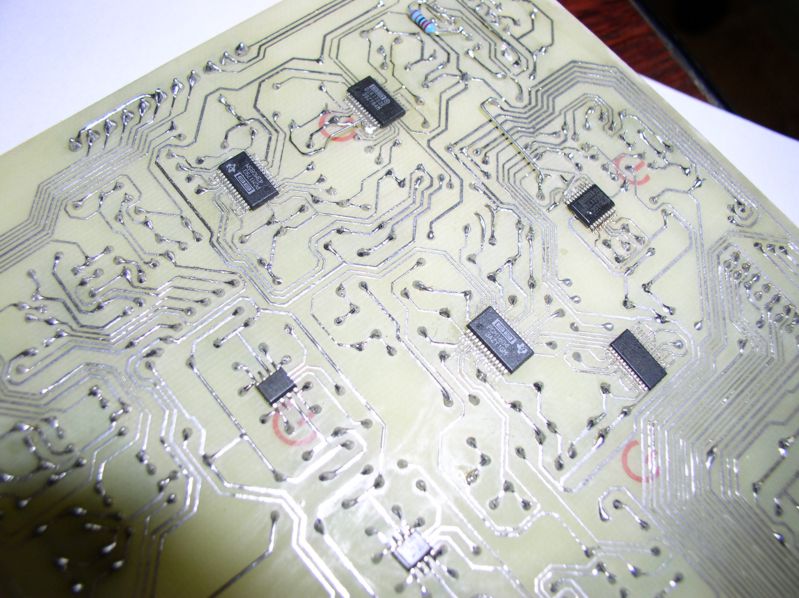

  • Niniejszym przedstawiam mój 8 kanałowy preamp. W linku podaję pierwowzór mojej konstrukcji.

    http://www.mhennessy.f9.co.uk/preamp/index.htm

    Zmieniłem jednak "kilka" rzeczy. Najważniejsze zasilacz. Trafo na specjalne zamówienie z 6ma uzwojeniami wtórnymi. Zasilacz oparty na OPA548 i TL431 w roli napięcia odniesienia. Płytkę stereo wzbogaciłem o DAC USB na PCM2702 i DAC na DIR1703, PCM1793 oraz OPA2602 w roli filtra. Są także trzy wejścia liniowe, jedno XLR z OPA2134 i INA2134 na wejściu. Wyjście linowe oraz XLR z DRV134. Zrobiłem także ADC z OPA1632, PCM1804, OPA2134 oraz DIT4096 na wyjściu. Zegar zbudowany w oparciu o PLL1700. Tor analogowy zbudowany w oparciu o OPA2134, PGA2310 ora NE5532. Nie śmiejcie się z tego NE5532. Popróbuję z innymi op-ampami, ale jak narazie nie mam do niego żadnych zastrzeżeń. Płytka surround zawiera dodatkowa 6 torów tworząc system 7.1. Dostęp do nich jest poprzez wejście dla zewnętrznego dekodera lub wbudowaną analogową matrycę surround. Sterownik zbudowany w oparciu o AtMega16. No i na razie to chyba na tyle... No może tylko dodam, że budowałem to 2 i pół roku :D Wiem, powolny jestem...

    Zdjęcia wyświetlacza kiepskiej jakości, bo musiałem kombinować z czasem naświetlania, a nie mam statywu i robię z ręki. Trzeba było dać dłuższy, bo inaczej na zdjęciach w ogóle nie było widać napisów wyświetlacza.
    Załączniki:

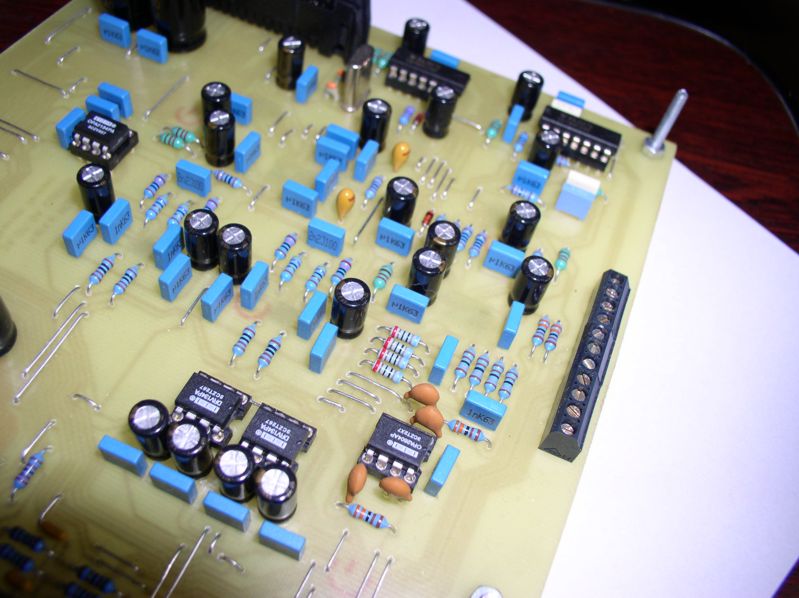

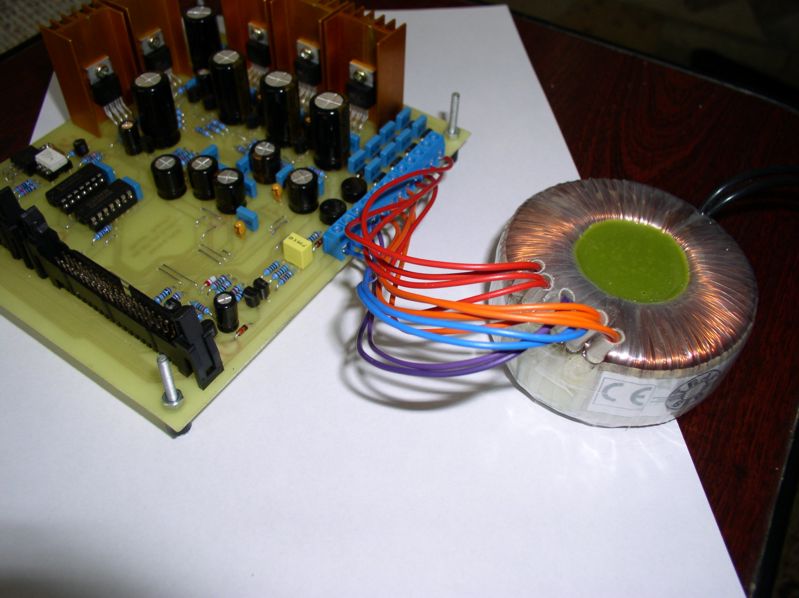

    • 7.1 PREAMP by kafka P1010160.JPG (61.48 KB) Musisz być zalogowany, aby pobrać ten załącznik.

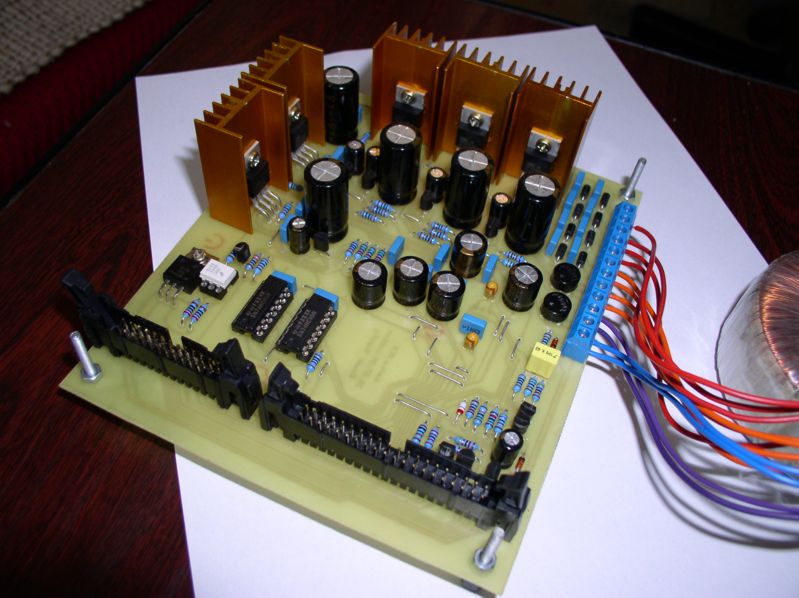

    • 7.1 PREAMP by kafka P1010159.JPG (76.84 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P1010158.JPG (95.07 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P1010157.JPG (91.16 KB) Musisz być zalogowany, aby pobrać ten załącznik.

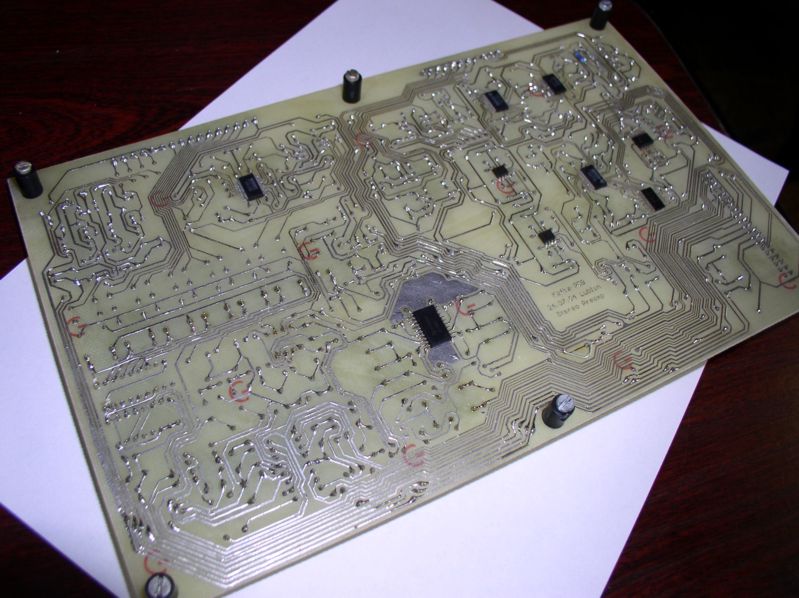

    • 7.1 PREAMP by kafka P1010156.JPG (87.74 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P1010155.JPG (75.39 KB) Musisz być zalogowany, aby pobrać ten załącznik.

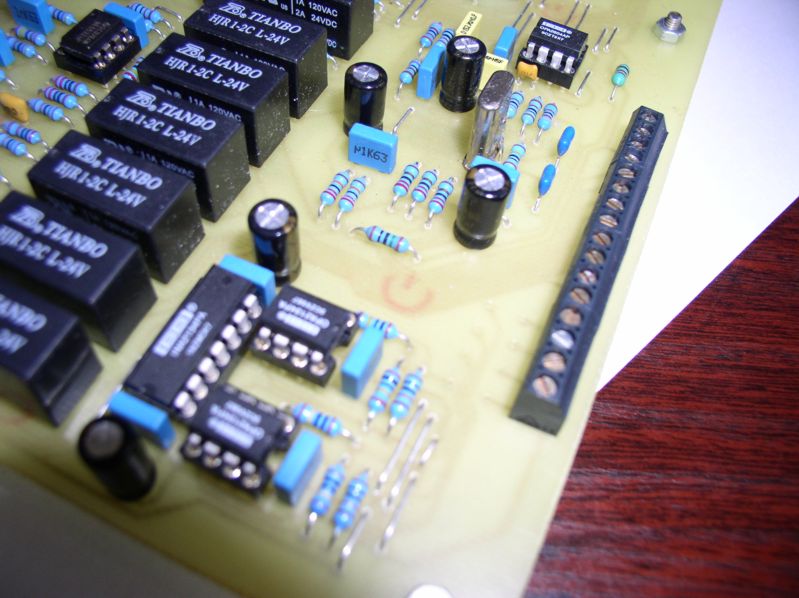

    • 7.1 PREAMP by kafka P1010154.JPG (76.18 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P1010153.JPG (81.68 KB) Musisz być zalogowany, aby pobrać ten załącznik.

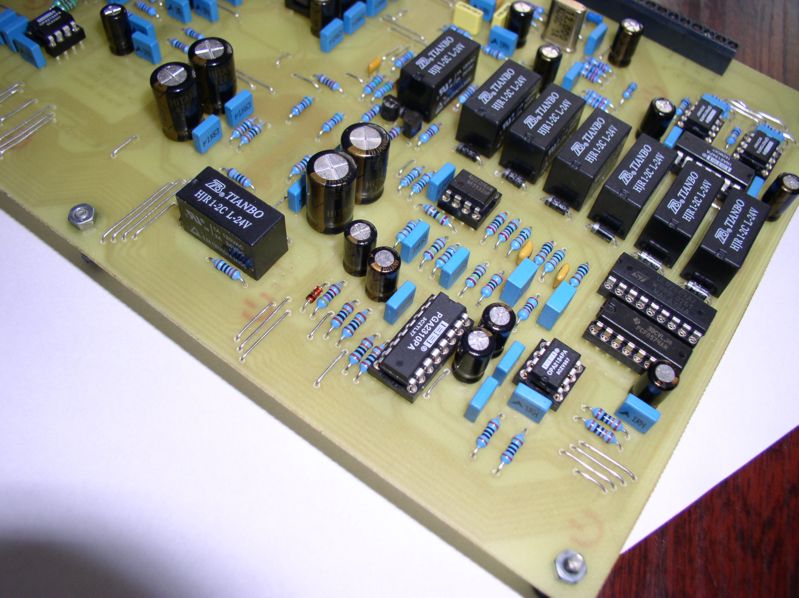

    • 7.1 PREAMP by kafka P1010152.JPG (84.72 KB) Musisz być zalogowany, aby pobrać ten załącznik.

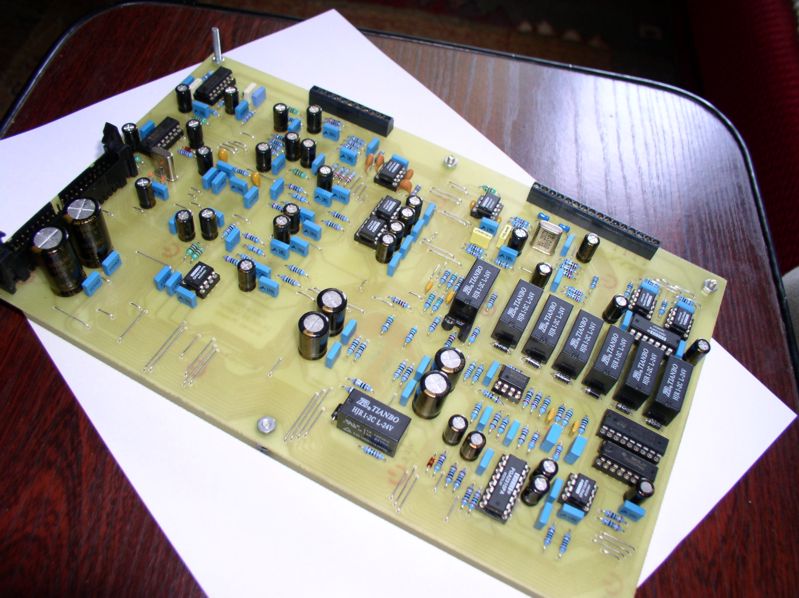

    • 7.1 PREAMP by kafka P1010147.JPG (88.4 KB) Musisz być zalogowany, aby pobrać ten załącznik.

    Fajne? Ranking DIY
    O autorze
    kafka
    Poziom 22  
    Offline
    kafka napisał 662 postów o ocenie 17. Mieszka w mieście Warszawa. Jest z nami od 2003 roku.
  • REKLAMA
  • #2 1843402
    kafka
    Poziom 22  
    Posty: 662
    Ocena: 17
    Zapomniałem dodać, żę jest także słuchawkowiec na TPA6120...
    Załączniki:

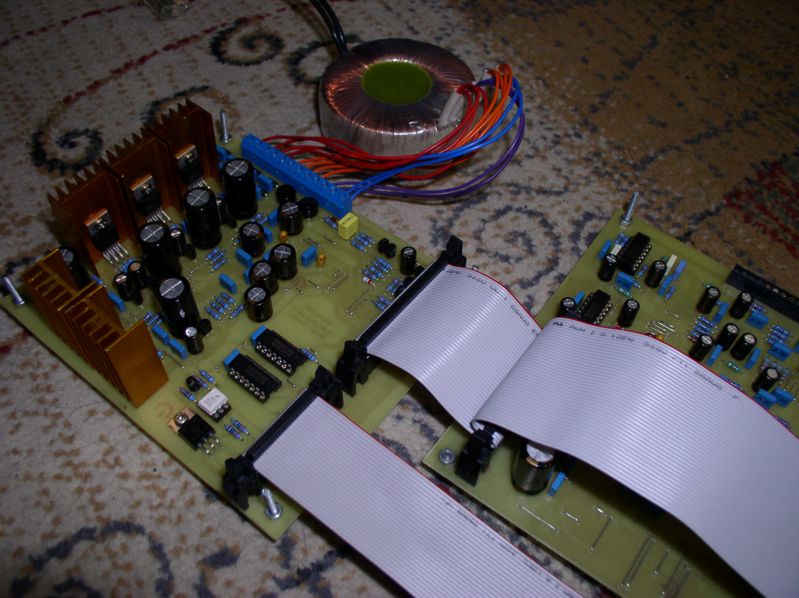

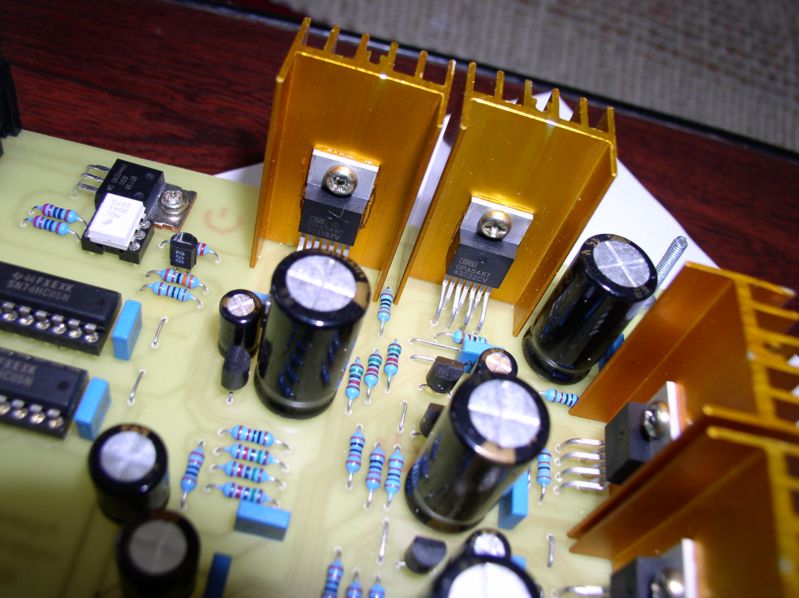

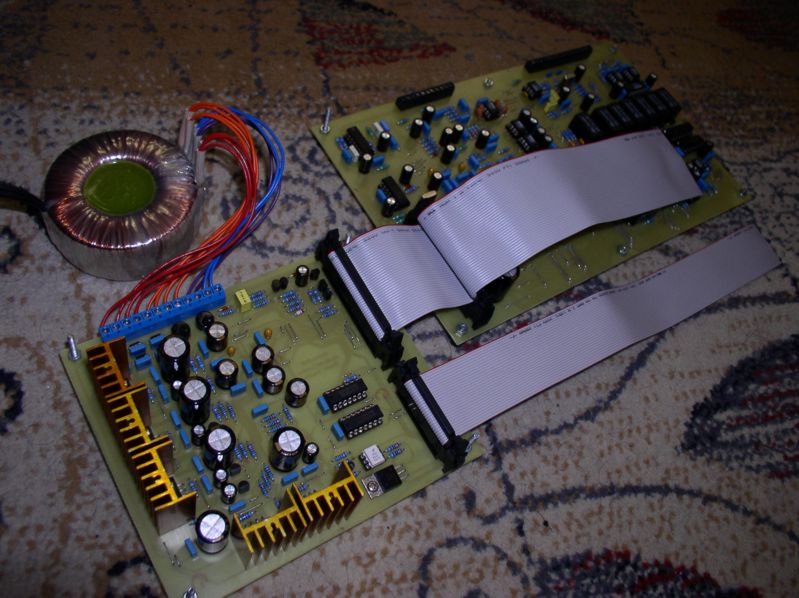

    • 7.1 PREAMP by kafka P1010165.JPG (61.06 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P1010164.JPG (83.8 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P1010163.JPG (87.15 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P1010162.JPG (77.1 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P1010161.JPG (72.12 KB) Musisz być zalogowany, aby pobrać ten załącznik.
  • #3 1843407
    kafka
    Poziom 22  
    Posty: 662
    Ocena: 17
    zdjęć cd...
    Załączniki:

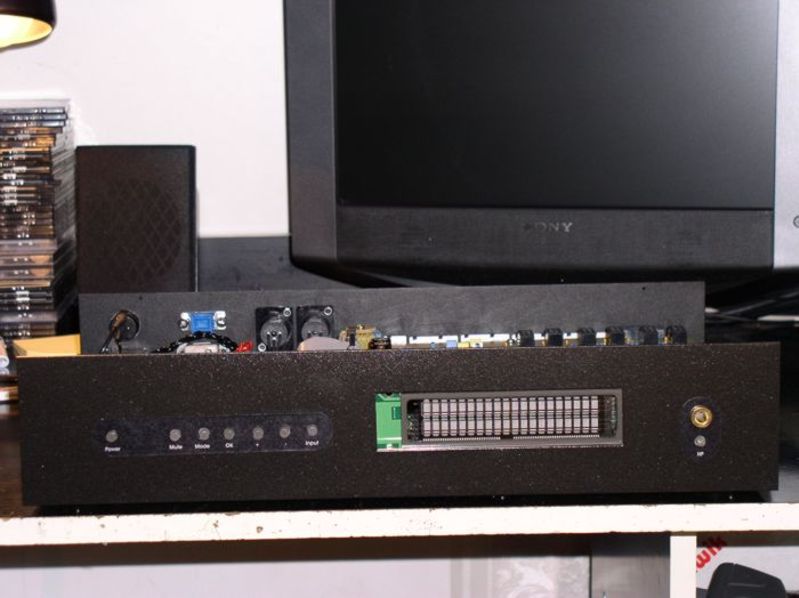

    • 7.1 PREAMP by kafka 332783_2.JPG (54 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka 332783_1.JPG (62 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka 330721_3.jpg (109.79 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka 330721_1.jpg (78.8 KB) Musisz być zalogowany, aby pobrać ten załącznik.
  • REKLAMA
  • #4 1843419
    kafka
    Poziom 22  
    Posty: 662
    Ocena: 17
    i cd. kolejnych zdjątek...
    Załączniki:
    • 7.1 PREAMP by kafka P9220082.JPG (40.57 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P9220081.JPG (87.61 KB) Musisz być zalogowany, aby pobrać ten załącznik.

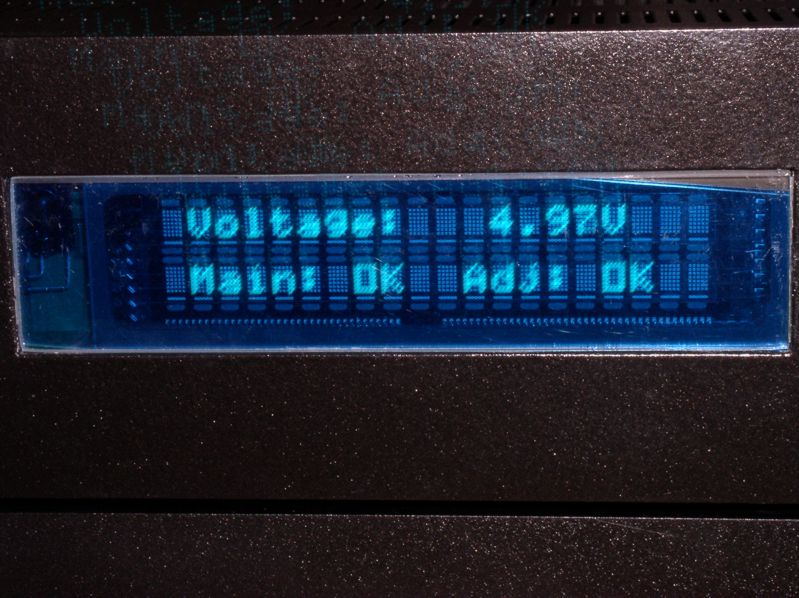

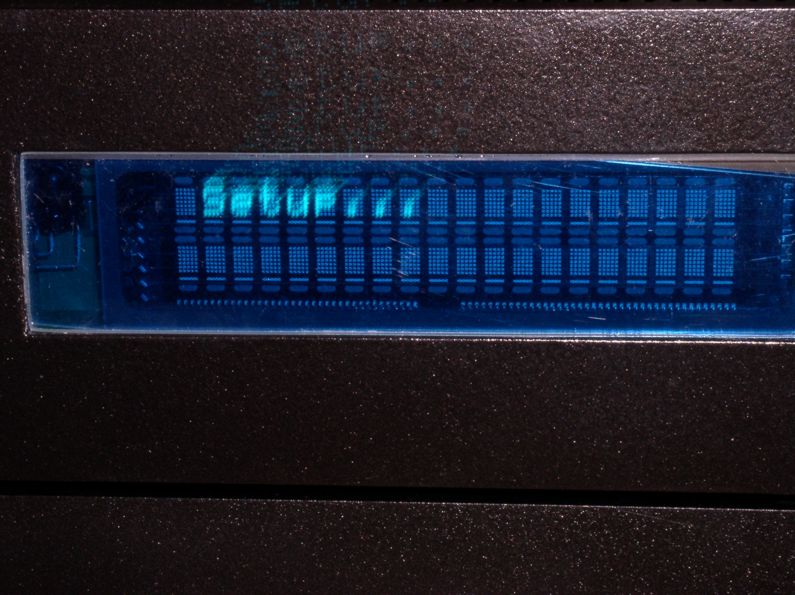

    • 7.1 PREAMP by kafka P9220080.JPG (86.86 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P9220079.JPG (94.83 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P9220077.JPG (81.76 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P9220076.JPG (94.44 KB) Musisz być zalogowany, aby pobrać ten załącznik.

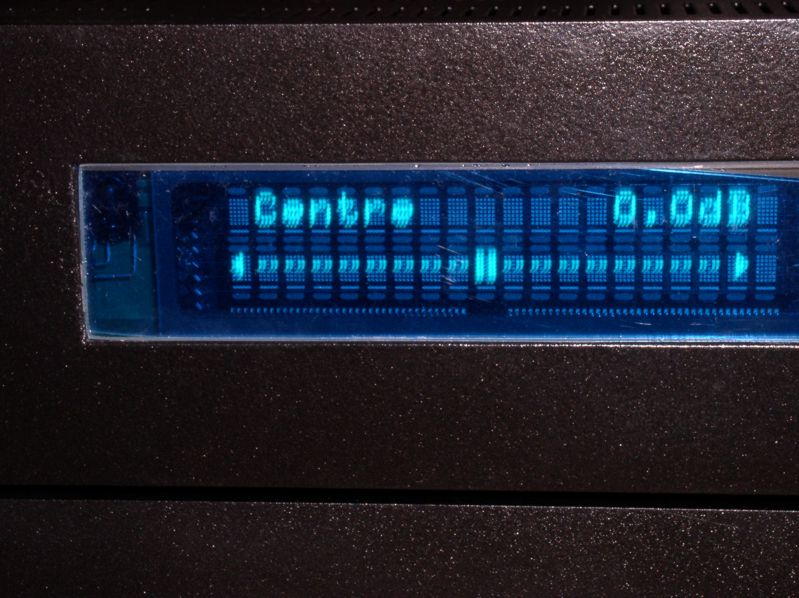

    • 7.1 PREAMP by kafka P9220074.JPG (89.01 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P9220070.JPG (75.53 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P9220067.JPG (74.25 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P9220066.JPG (83.4 KB) Musisz być zalogowany, aby pobrać ten załącznik.
  • REKLAMA
  • #5 1843423
    kafka
    Poziom 22  
    Posty: 662
    Ocena: 17

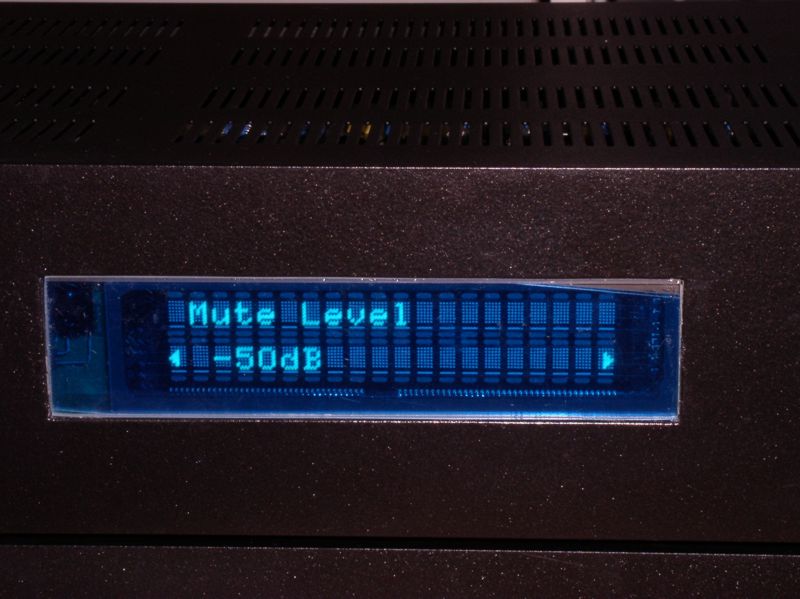

    dalszy ciąg zdjęć...
    Załączniki:
    • 7.1 PREAMP by kafka P9220092.JPG (65.54 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P9220091.JPG (67.05 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P9220089.JPG (62.47 KB) Musisz być zalogowany, aby pobrać ten załącznik.

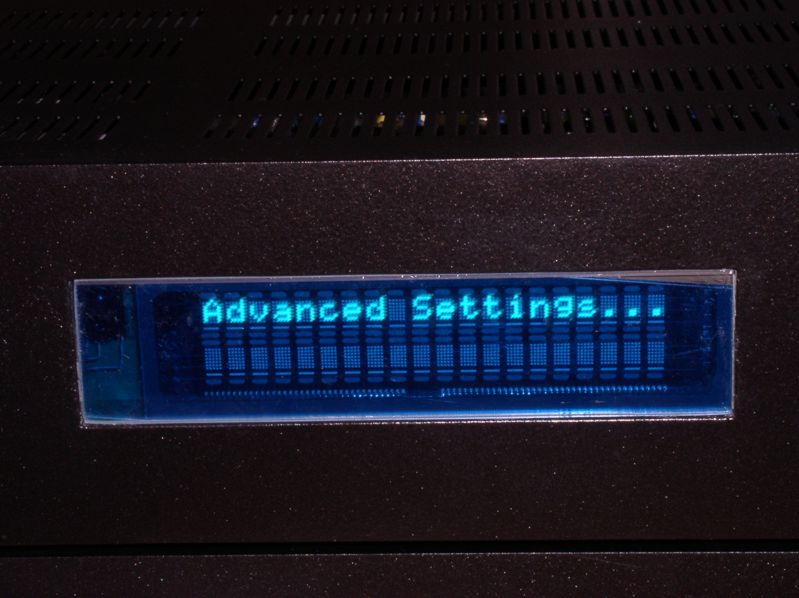

    • 7.1 PREAMP by kafka P9220087.JPG (68.35 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P9220085.JPG (72.99 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P9220084.JPG (67.91 KB) Musisz być zalogowany, aby pobrać ten załącznik.
  • #6 1843442
    kafka
    Poziom 22  
    Posty: 662
    Ocena: 17

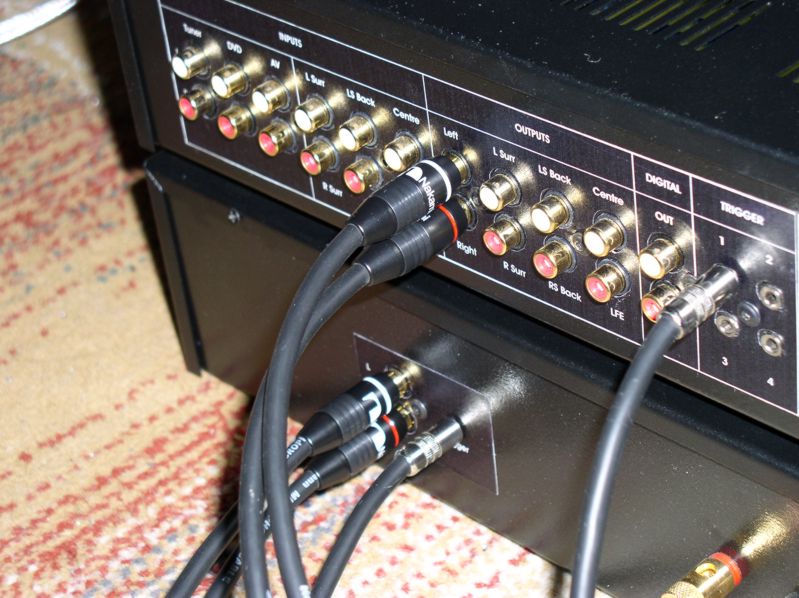

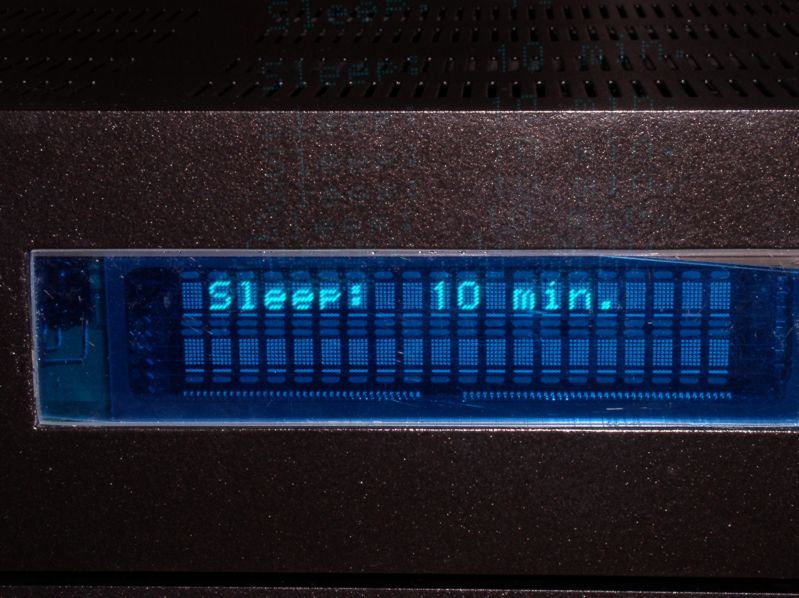

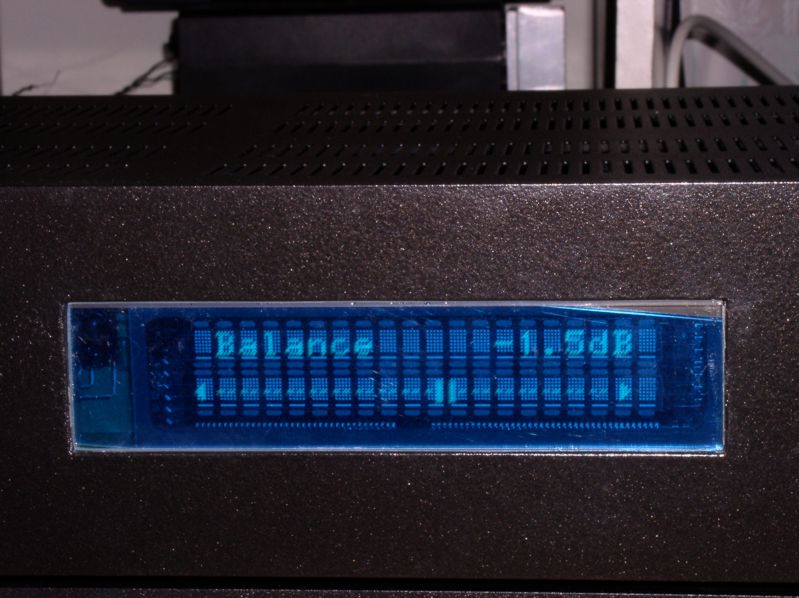

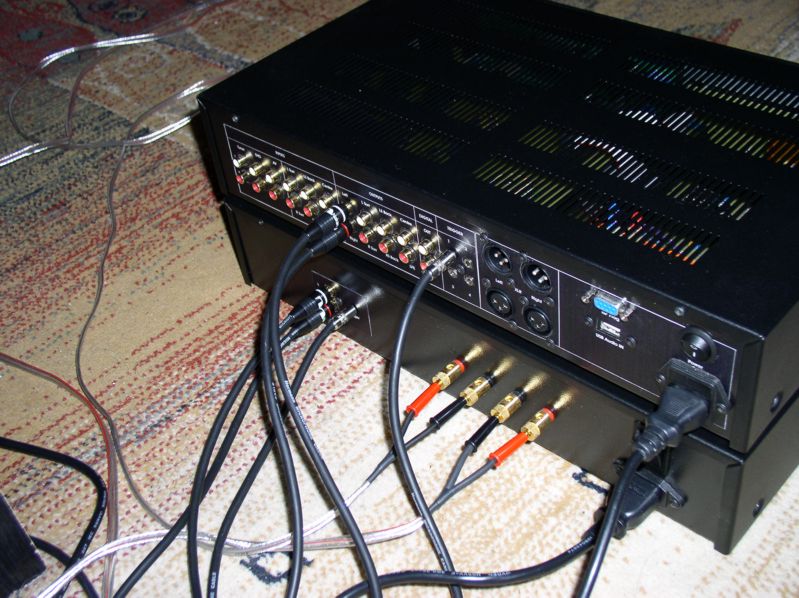

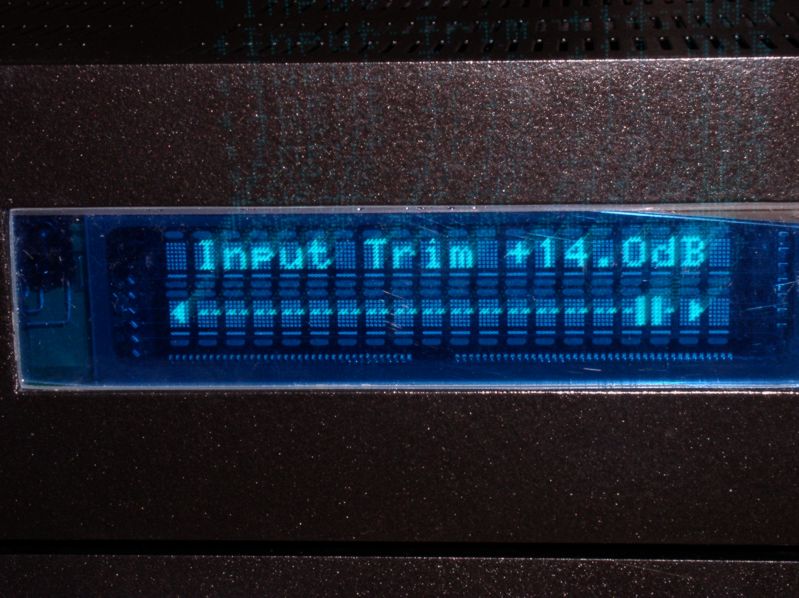

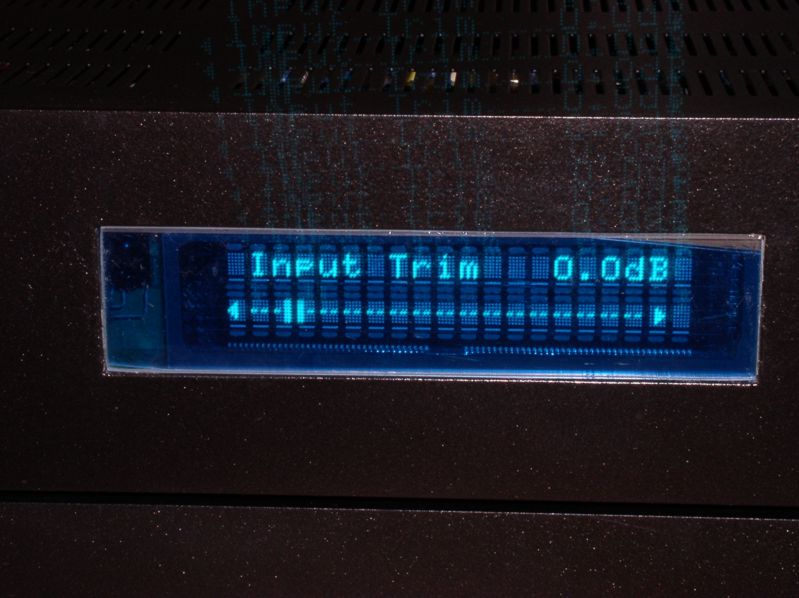

    Wyświetlacz na prawdę jest super, tylko te zdjęica :/ Dodam może też coś na temat wrażeń odsłuchowych... Preamp jak na razie współpracuje ze wzmakiem DRACULĄ z innego mojego wątku, oraz kolumnami Wharfedale Diamond 8.2. No tak... standów mi brakuje :P Bez podłączenia sygnału przydźwięk ledwie słyszalny. Obecny jest natomiast lekki szum tła. Jednak to chyba normalka. Mówię oczywiście o sytuacji gdy mam uzy uż przy głośnikach. Prównywałem z ampli Yamahy i na pewno nie jest to większy szum. Ale już pół metra od głośnika absolutna cisza. Słuchawkowy na TPA jest extra. Taka totalna cisza, że zawsze kilka razy sprawfdzam, czy jest e ogóel podłączony. Dźwięk? Hm... pewnie nie będę obiektywny, ale jak na moje wymaganie to jest bomba...
    Załączniki:
    • 7.1 PREAMP by kafka P9220099.JPG (79.1 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • 7.1 PREAMP by kafka P9220098.JPG (95.2 KB) Musisz być zalogowany, aby pobrać ten załącznik.

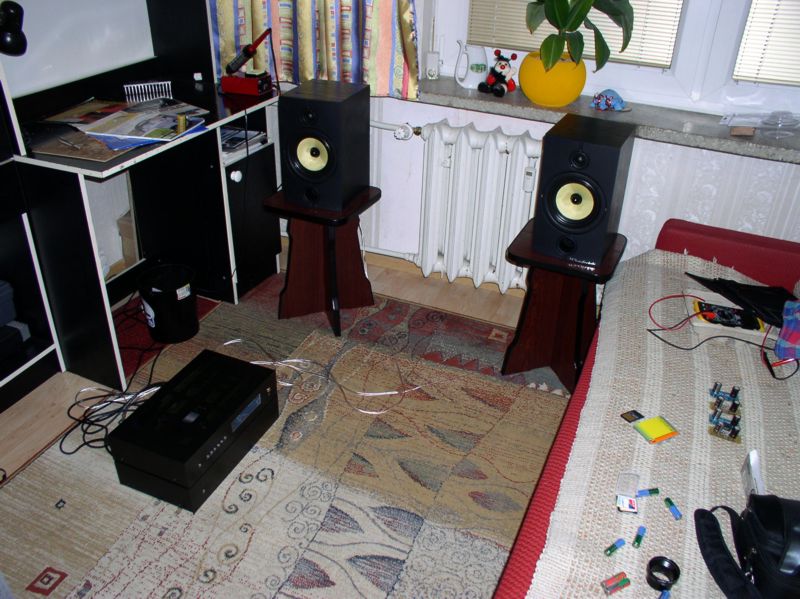

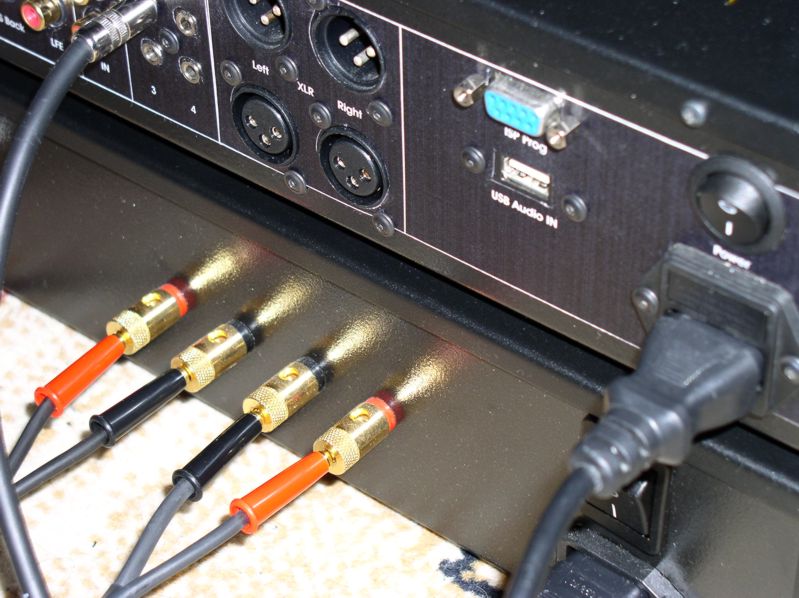

    • 7.1 PREAMP by kafka P9220024.JPG (82.02 KB) Musisz być zalogowany, aby pobrać ten załącznik.
