Jak podłączyć przekaźnik Wi-Fi rx-multi do napędu bramy FAAC 740?

Question

Witam

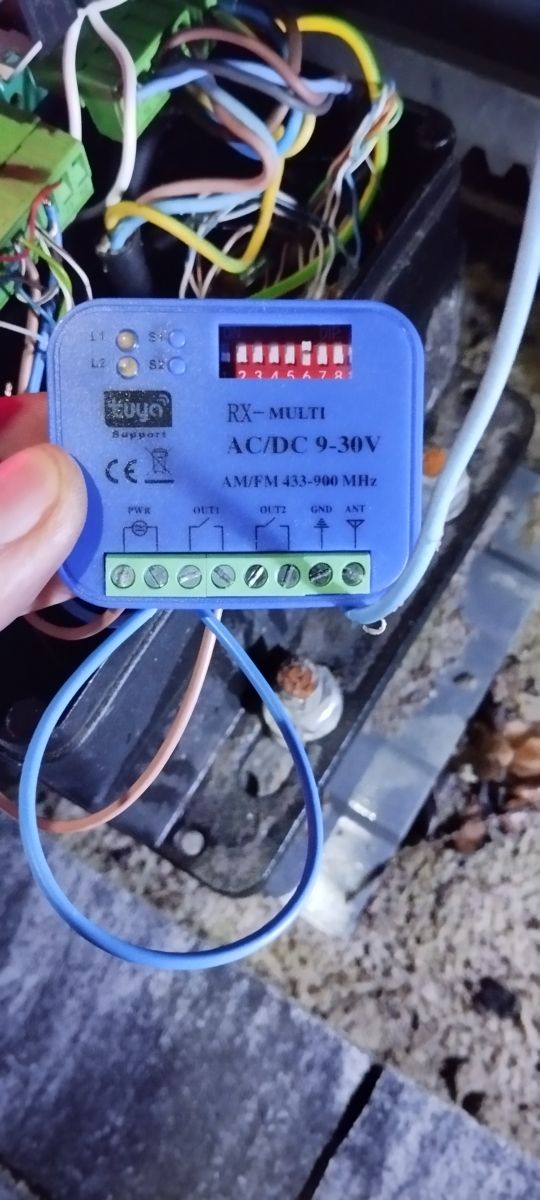

Mam napęd bramy FAAC 740 i przekaźnik Wi-Fi rx-multi, czy ktoś pomoże laikowi podłączyć to ustrojstwo do sterownika bramy? Podłączyłem napięcie w kostkę pod pin 10 i minusowy pod 8, a wyjście przekaźnika na 1 i zawarłem minusowy na przekaźniku rx-multi. Urządzenie działa, połączyło się z Wi-Fi, słychać przekaźnik, ale brama nie reaguje, ktoś pomoże?

rokbok · Accepted Answer

Podłącz QUT1 RX-a pod zaciski 1 i 7 centralki napędu, możesz też podłączyć drugi kanał QUT2 RX-a pod zaciski 2 i 7 centralki napędu dla otwarcia częściowego.

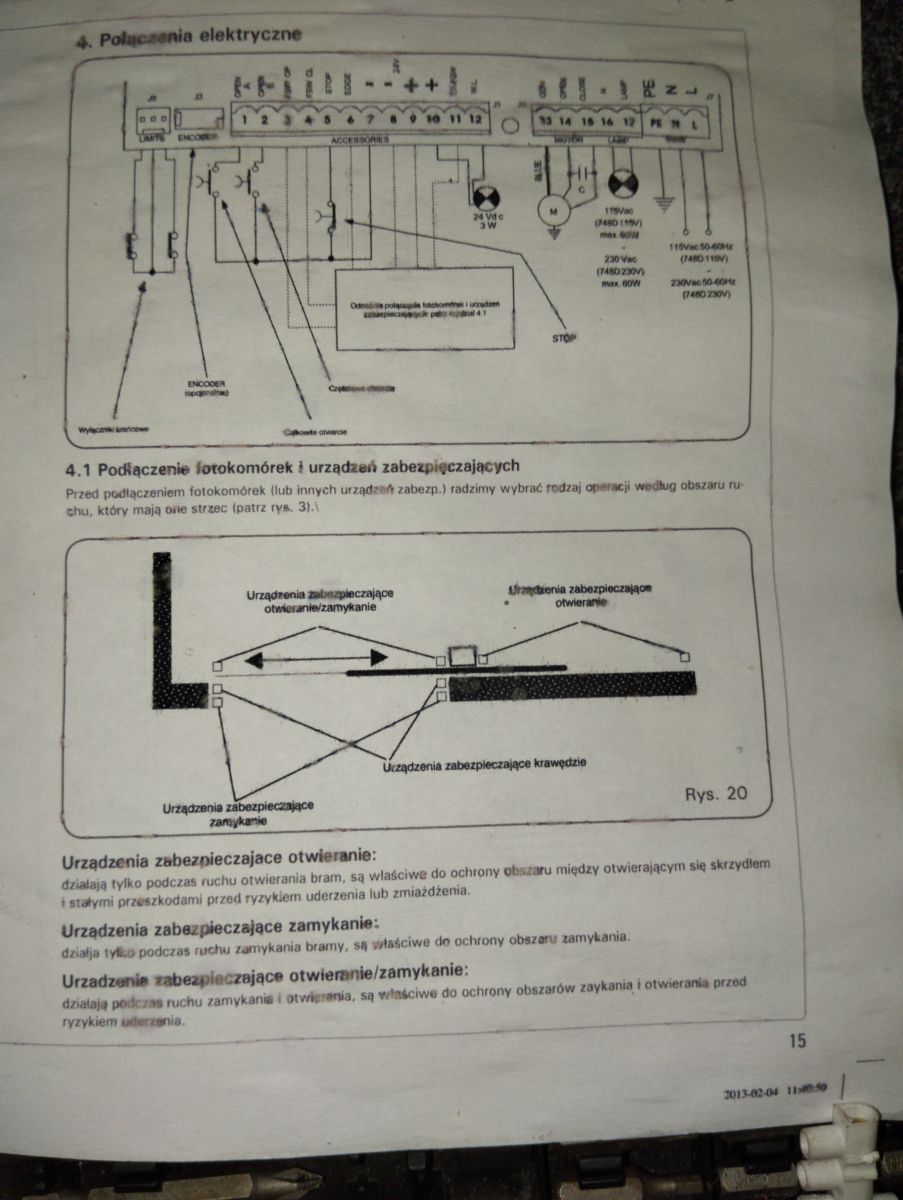

No i prawidłowo ustawione mikroprzełączniki, w załączeniu instrukcja gdybyś jej nie miał.

bl1zn14k86 · Answer

Działa, dzięki kolego, a da się podłączyć krańcówki żeby pokazywało w tym ustrojstwie czy brama jest w samym momencie otwarta bądź zamknięta?

marektobola1 · Answer

>>20983219 zakupiłem przekaźnik rx-wifi, tj. kolega na zdj., i również posiadam faac 740, tj. kolega, lecz nie otrzymałem żadnego schematu podłączenia - rozumiem z tego, o czym pisaliście, że schemat będzie wyglądał m.in. tj. na zdj., które załączyłem, czy coś źle zrozumiałem, bądź czegoś nie uwzględniłem??

sosarek · Answer

@marektobola1 No a co ze stanem bramy? Masz chociaż fotokomórki?

marektobola1 · Answer

Tak posiadam fotokomórki, krańcówki oraz sygnalizator otwarte/zamknięte...

sosarek · Answer

Chyba nie rozumiem do końca... Zmień moduł na inny by znać stan bramy w aplikacji.

marektobola1 · Answer

Sygnalizator świetlny podczas zamykania i otwierania bramy. Inny moduł, tzn. jaki, bo nie rozumiem?

rokbok · Answer

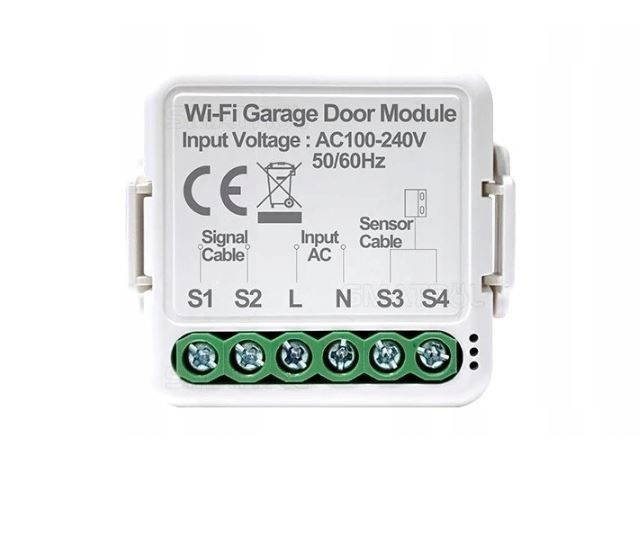

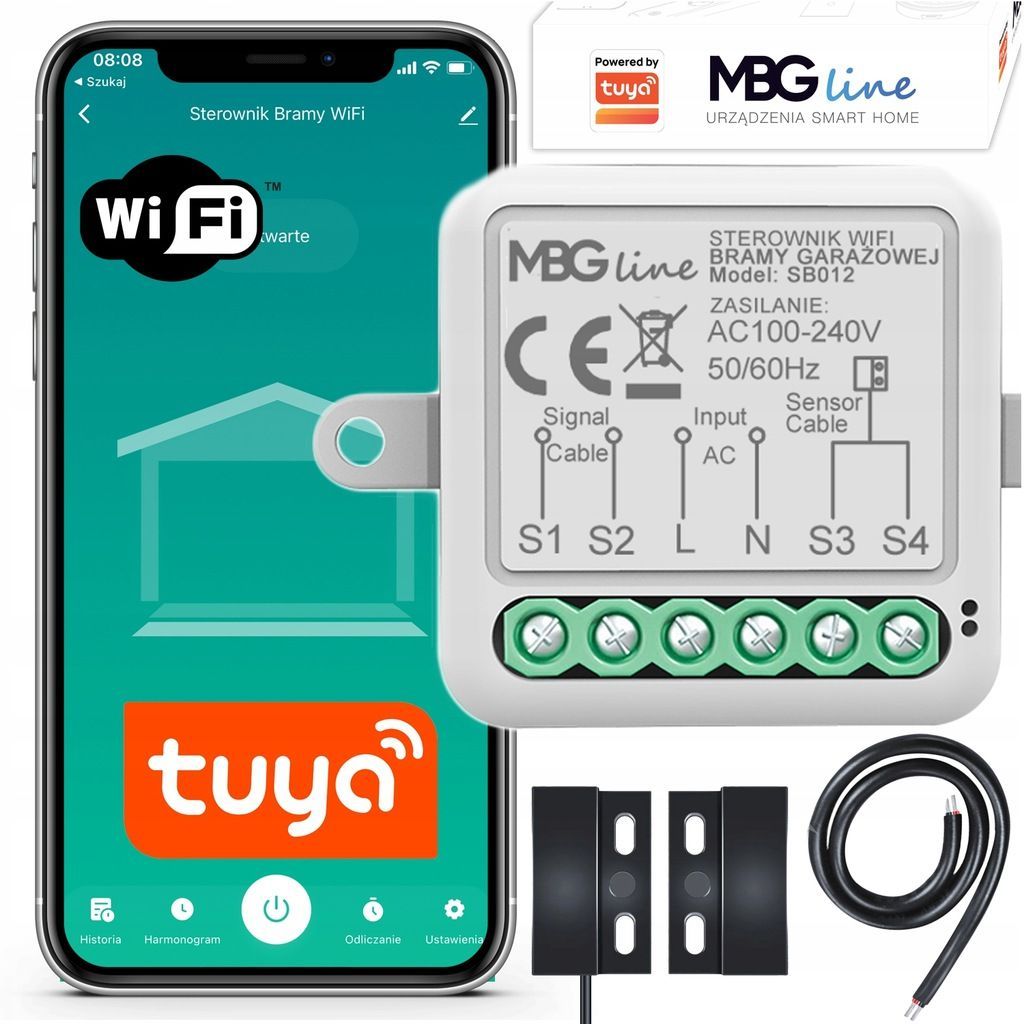

Inny moduł to znaczy sterownik WiFi z wejściem na kontaktron, wtedy w apce pokazuje stan bramy, otwarta/zamknięta, np. sterowniki WiFi jak poniżej.

marektobola1 · Answer

Posiadam moduł tj w linku ale nie widzę tam pinów pod konektory. Chodzi mi tylko o to by połączyć się z homelink auta i otwierać i zamykać bramę wjazdowa wyłącznie z auta

kotbury · Answer

Bo ich tam nie ma. Ten moduł ma tylko dwa wyjścia przekaźnikowe, wejścia dla kontaktronu stanu bramy niet. A co do HomeLink - marne szanse że zadziała - musialbys mieć po pierwsze pilota zgodnego z którąś droga radiową z listy kompatybilności HomeLinka (poszukaj w necie, na Stany jest inna, na Europę inna) a dopiero od niego uczyć HL auta, po drugie ten odbiornik musiałby odbierać takowego pilota, o co ciężko, bo HL jest kompatybilny z dość egzotycznymi (przynajmniej u nas) markami napędów.

Promuję tematy:
07.03.2026 Montaż siłownika do bramy przy małym prześwicie i wąskim słupku.
31.03.2016 Wysięgnik do laptopa z jeżdżącym stojakiem do korzystania w pozycji leżącej
08.02.2006 Lutowanie bezołowiowe - chory pomysł wchodzi w życie w 2006

marektobola1 · Answer

Wszystko jest kompatybilne, posiadam pilota i szeroką gamę ustawień bramki z listy od kolegi z grupy aut z USA, który zainstalował i działa. Odezwałem się prywatnie, ale nie jest aktywny i ciężko mi cokolwiek wypytać. Co gorsze, nie mam schematu instalacji i jedynie co wiem, to moje domysły, oczytania dużej gamy grup, stron itp. Dlatego też napisałem tutaj o pomoc i rady.

kotbury · Answer

To w czym rzecz? Jeśli masz pilota, którego auto rozpoznaje i da się go także (wg zdania kolegi) dopisać do tego RX Multi to trzeba moduł podpiąć do napędu. Ale nie ma żadnej wzmianki, jaki napęd masz więc bez wróżki ciężko coś napisać.
Wyjście modułu OUT1 do wejścia przycisku ściennego napędu, jeśli to - zgodnie z tematem - 741 to OUT1 podpinasz do zacisków 1 i 7 napędu, zasilanie - z 24V DC napędu (w 741 - 7 lub 8 (-) i 9 lub 10 (+)). Dopisujesz (dla sprawdzenia) posiadanego pilota do modułu, jeśli działa - parujesz pilota z autem (procedura różna w zależności od marki, rocznika auta), potem HL auta traktujesz jak kolejnego pilota i dopisujesz do RX Multi.

Promuję tematy:
07.03.2026 Montaż siłownika do bramy przy małym prześwicie i wąskim słupku.
31.03.2016 Wysięgnik do laptopa z jeżdżącym stojakiem do korzystania w pozycji leżącej
08.02.2006 Lutowanie bezołowiowe - chory pomysł wchodzi w życie w 2006

marektobola1 · Answer

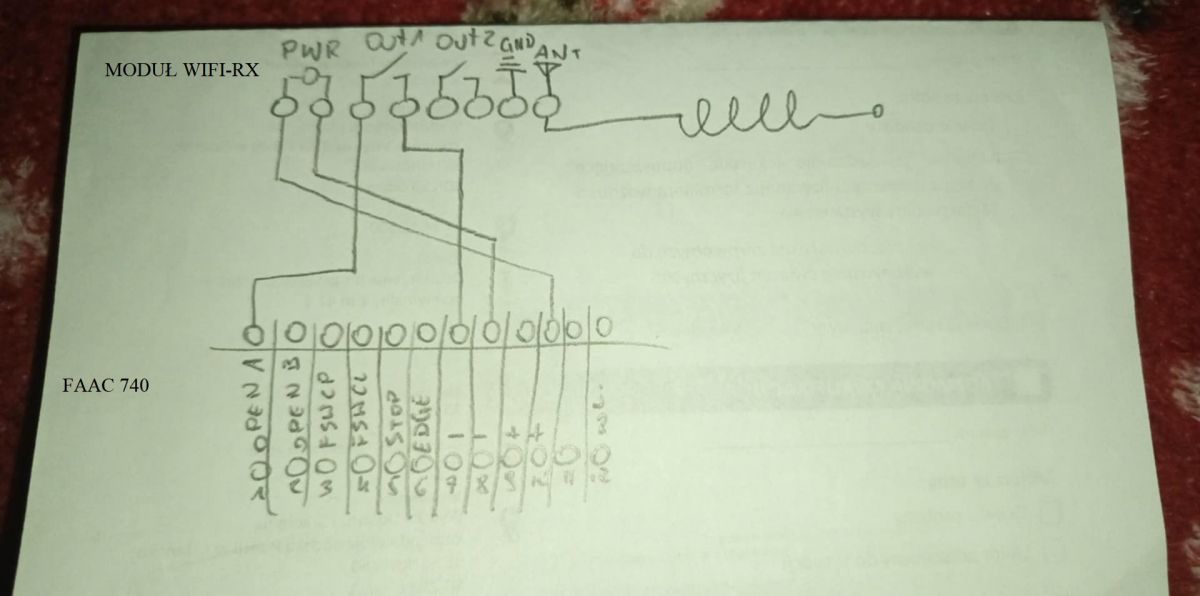

czyli tj na zdj poniżej? Zapytam jeszcze w.s opisu założyciela postu- tam jest zwora miedzy PWR(-) a OUT1(wejście)? bo z kolegi obrazka tak wynika?

kotbury · Answer

To niezupełnie zwora (chociaż tak to jest połączone). Oba zaciski 7 i 8 to ten sam minus zasilania. A uruchamianie napedu działa tak, że (wg rysunku) minus z zacisku 7 napędu przez styki przekaźniki na zaciskach OUT1 modułu jest podawany przy uruchamianiu bramy na wejście 1 napędu. A na rysunku minus zacisku 8 napedu jest użyty do zasilania modułu (równie dobrze może być wzięty z zacisku 7, ale skoro są dwa zaciski minusowe to po co upychać dwa przewody do jednego zacisku).
Można również, aby zminimalizowac ilość przewodów idących do modułu dać tylko jeden przewód minusowy, a przy samym module prawy PWR zmostkować z prawym OUT1.
