Stary polski stereofoniczny tuner Unitra ZRK FM-AM T7010 - schemat, dokumentacja, galeria

p.kaczmarek2 05 Kwi 2024 10:16 3063 6
REKLAMA
📢 Słuchaj (AI):
  • Czarny tuner Unitra ZRK T-7010 z wyświetlaczem i przyciskami na panelu przednim.

    Tym razem w dziale "Wnętrza urządzeń" oglądamy nieco ciekawszy sprzęt produkcji ZRK - tuner T-7010, będący częścią zestawu SlimLine ZM-7000, pozwalający na odbiór fal długich, średnich oraz UKF, zdolny do zapamiętania trzech stacji, wyposażony dodatkowo w antenę ferrytową umieszczoną poza jego obudową.
    Zakresy odbieranych częstotliwości:
    Długie150÷305 kHz
    Średnie525÷1605 kHz
    Krótkie 49 m5,95÷6,2 MHz
    Krótkie 41 m7,15÷7,3 MHz
    Krótkie 31 m9,5÷9,775 MHz
    Krótkie 25 m11,7÷11,975 MHz
    Krótkie 19 m15,1÷15,45 MHz
    Krótkie 16 m17,7÷17,9 MHz
    Krótkie 13 m21,45÷21,75 MHz
    UKF65,5÷74 MHz

    Częstotliwość pośrednia AM to 465 kHz, FM to 10,7 MHz. Zasilanie sieciowe 220 V, 50 Hz, moc 15 W.
    Do tego zestawu należał jeszcze wzmacniacz stereofoniczny PW-7010, PW-7011, PW-7020 oraz magnetofon kasetowy M-7008, M-7009, M-7010, M-7011, M-7012, M-7013 lub M-7020, ale do mnie trafił tylko tuner.

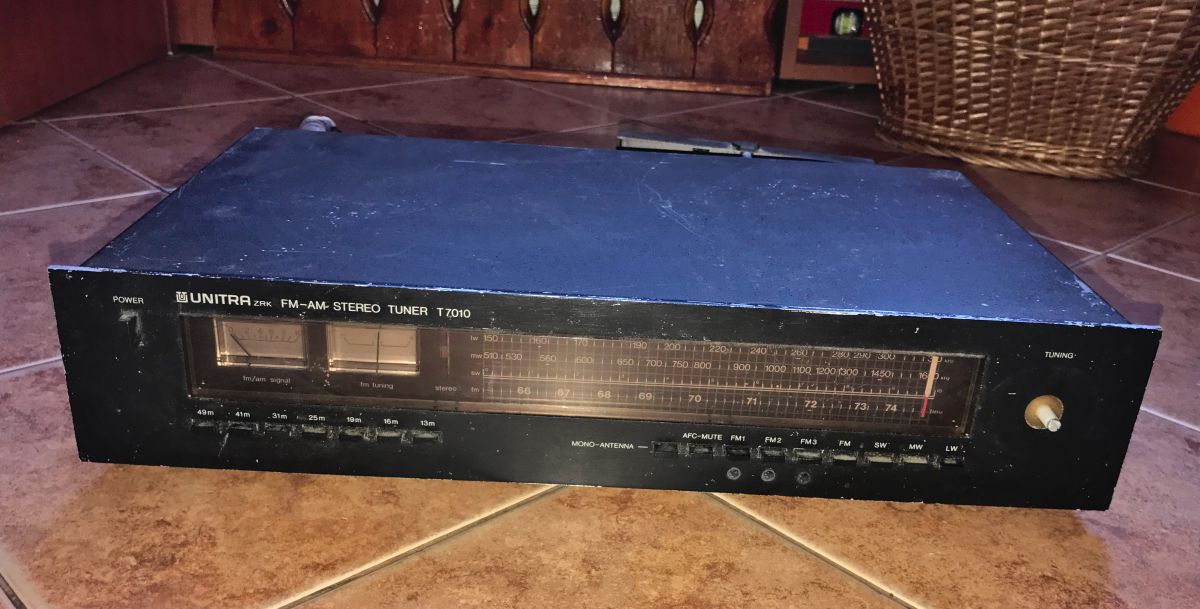

    Zatem obejrzyjmy co udało mi się dostać. Przy okazji będziemy wspierać się manualem. Oto przedni panel wraz z przyciskami do wyboru zakresu, gałką strojenia, jak również ze wskaźnikami mocy i dostrojenia odbieranego sygnału:

    Tuner UNITRA ZRK T-7010 z panelem przednim

    Szczegółowy opis:

    Dokumentacja z rysunkiem rozmieszczenia komponentów tunera ZRK.

    Z drugiej strony - tylny panel:

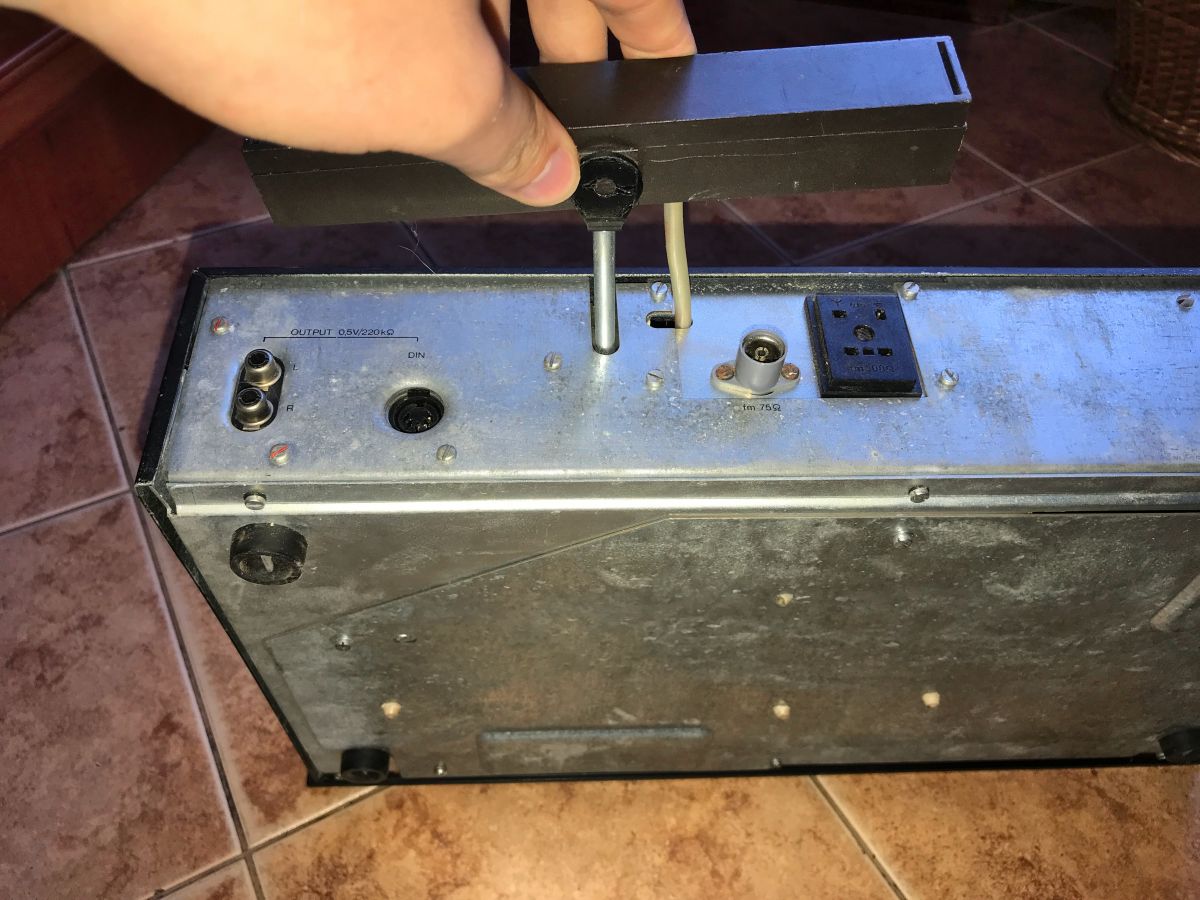

    Tylni panel tunera ZRK T-7010 z wyciągniętą anteną ferrytową i przewodem.

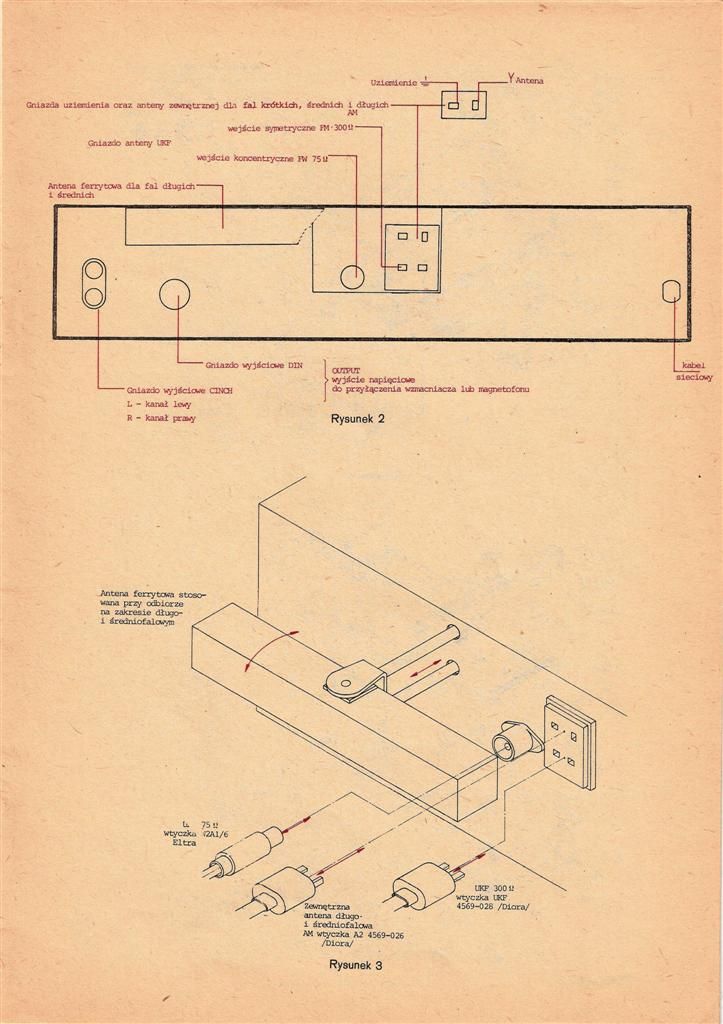

    Schemat tylnych paneli odbiornika ZRK T-7010

    Ten tajemniczy wystający element to zewnętrzna antena ferrytowa:

    Tylna część tunera ZRK T-7010 z podłączoną zewnętrzną anteną ferrytową.

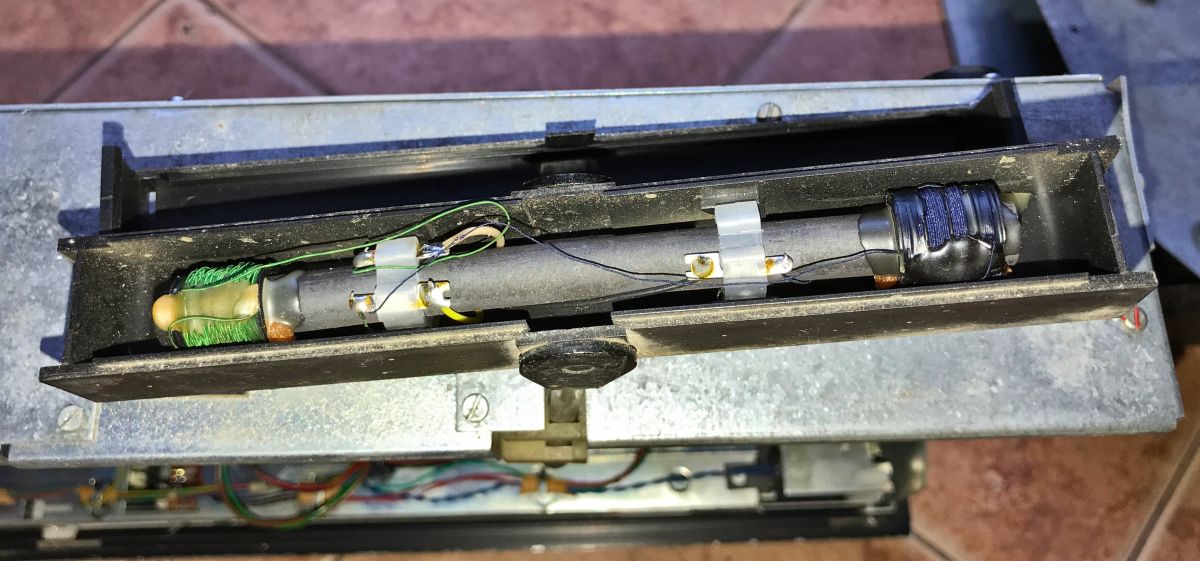

    Wnętrze antenki:

    Zewnętrzna antena ferrytowa tunera ZRK T-7010 z widocznymi przewodami i mocowaniami.

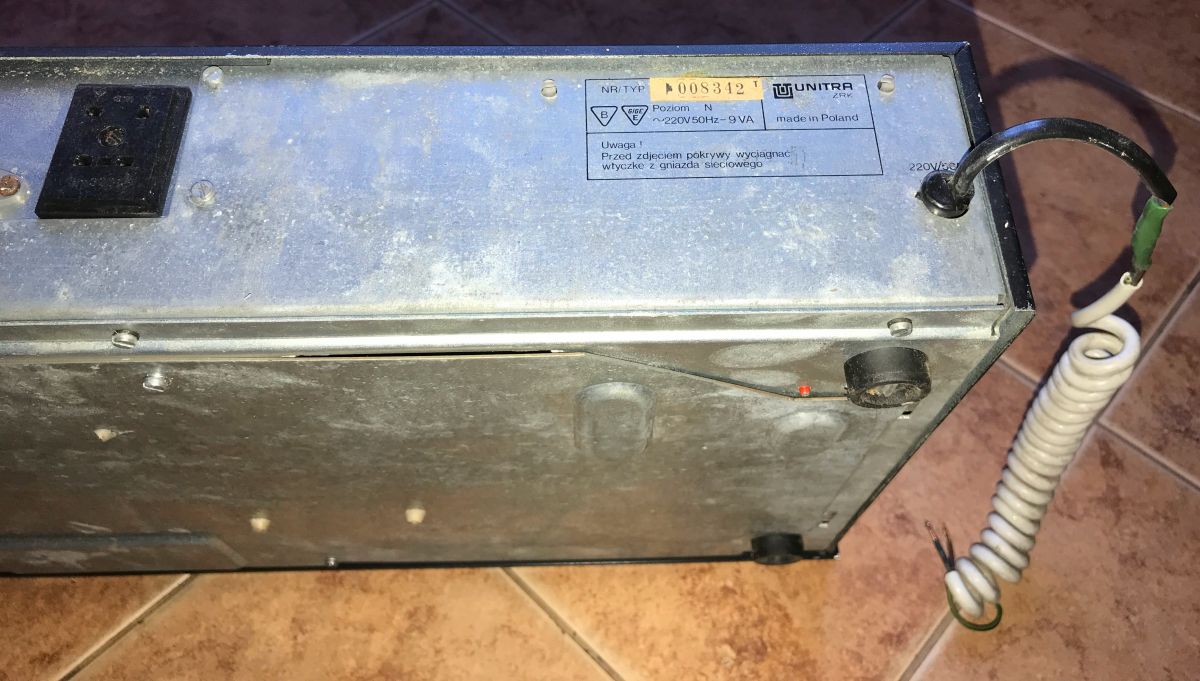

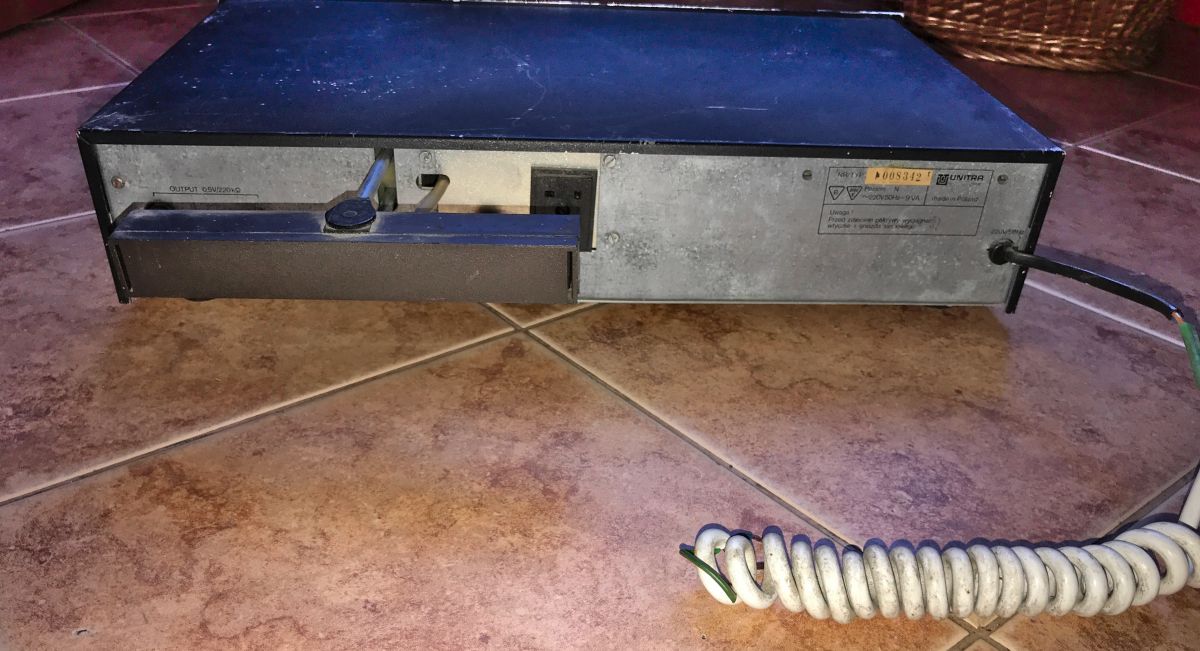

    Tabliczka znamionowa:

    Widok na tylny panel tunera ZRK T-7010 z widoczną tabliczką znamionową i anteną ferrytową.

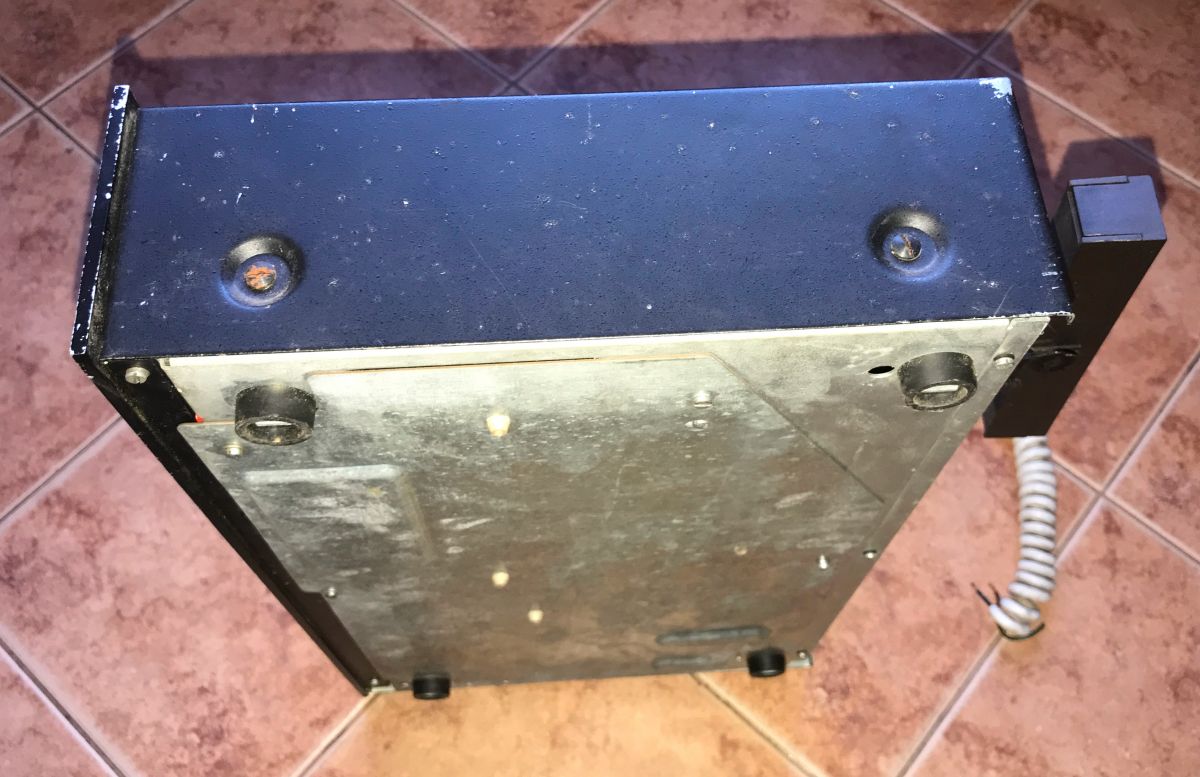

    W celu zdjęcia pokrywy należy odkręcić śrubki po bokach:

    Widok na spód obudowy tunera ZRK T-7010 SlimLine ZM-7000.

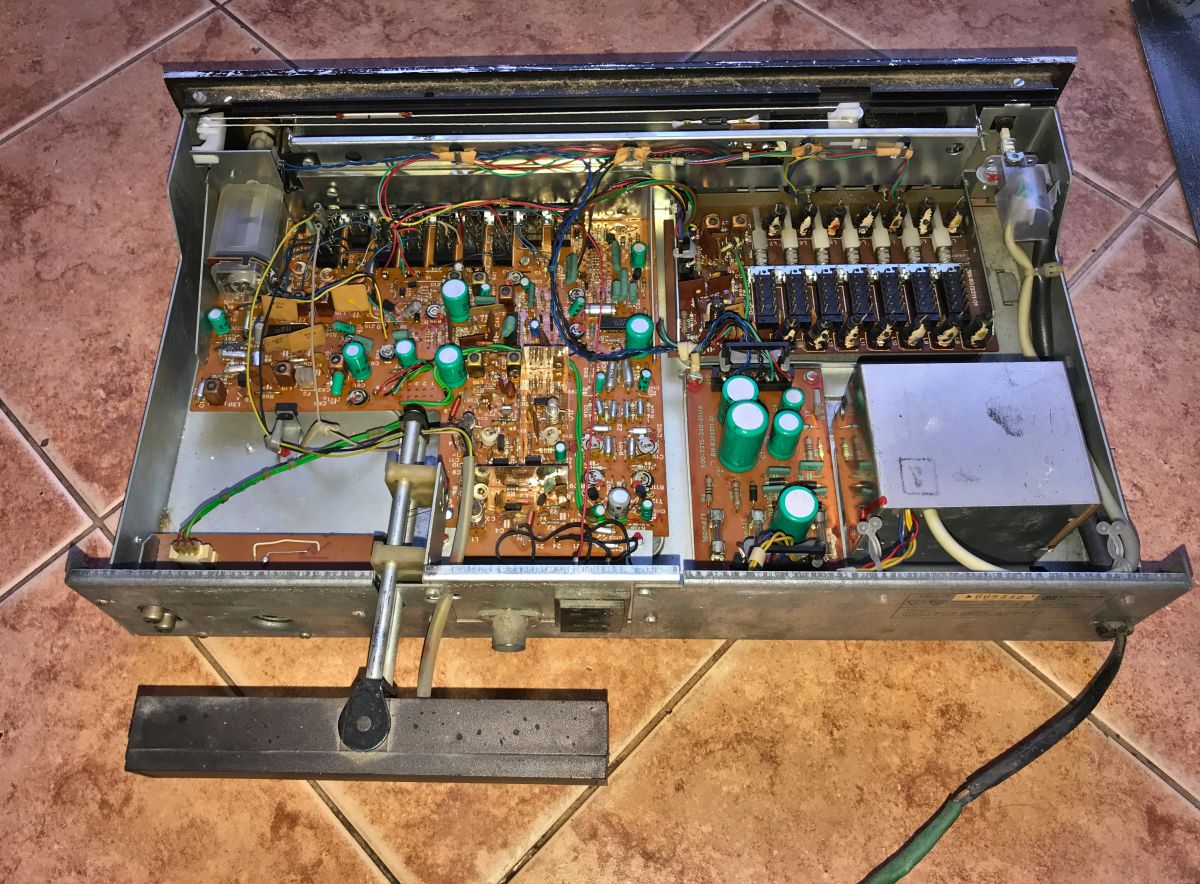

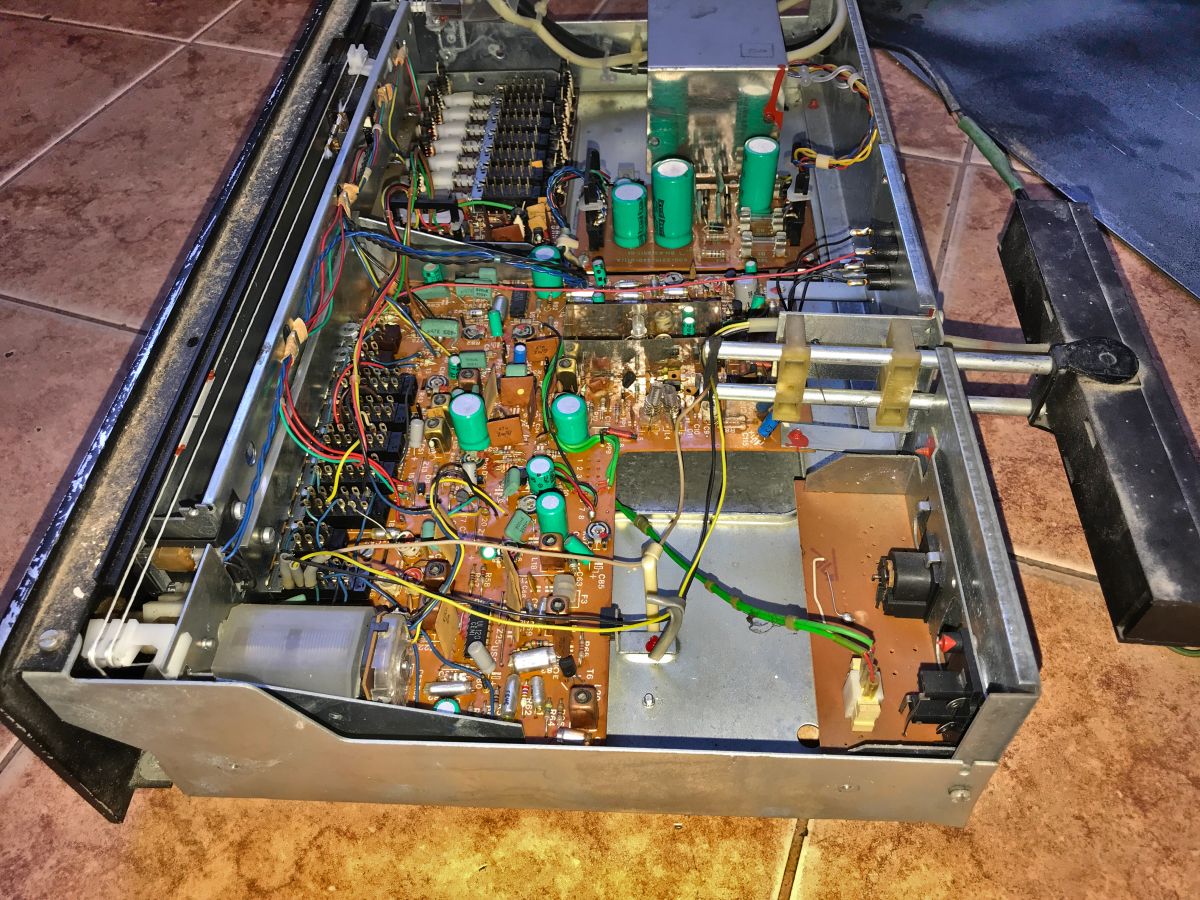

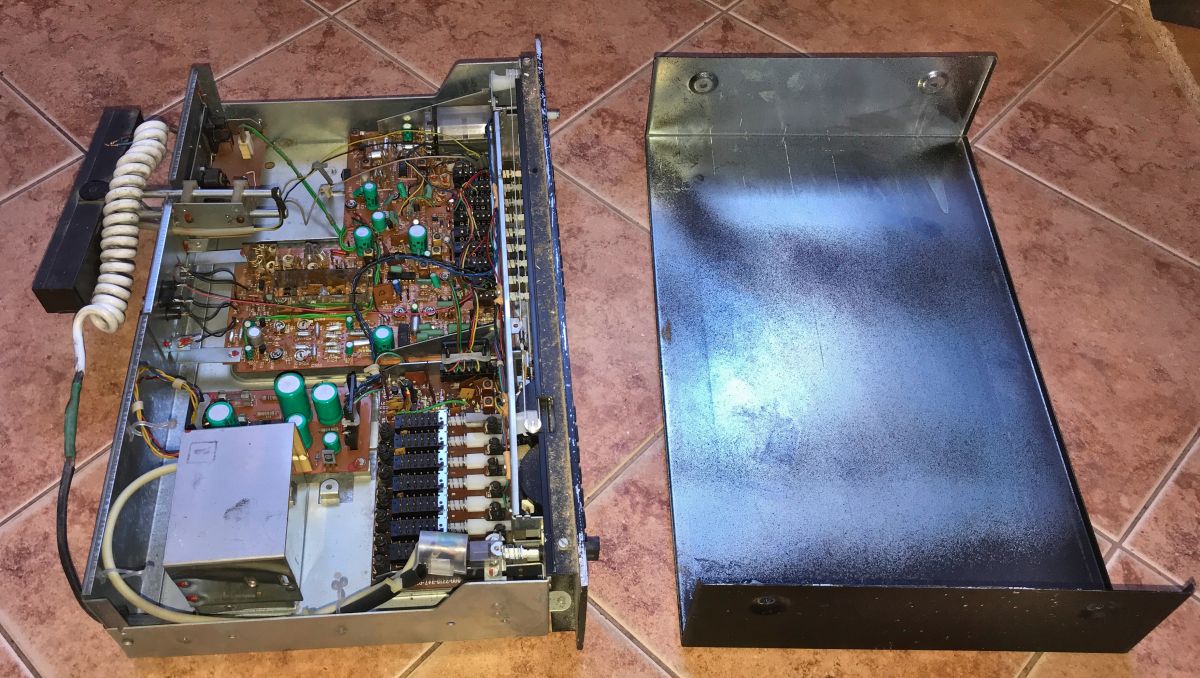

    Pierwszy rzut oka do wnętrza, widać osobne PCB-moduły, włącznik sieciowy, ekranowany transformator:

    Widok wnętrza tunera T-7010 z otwartą pokrywą boczną, ukazujący elektronikę oraz podzespoły.
    Wnętrze tunera ZRK T-7010.
    Wnętrze tunera ZRK T-7010 z ukazanymi podzespołami elektronicznymi

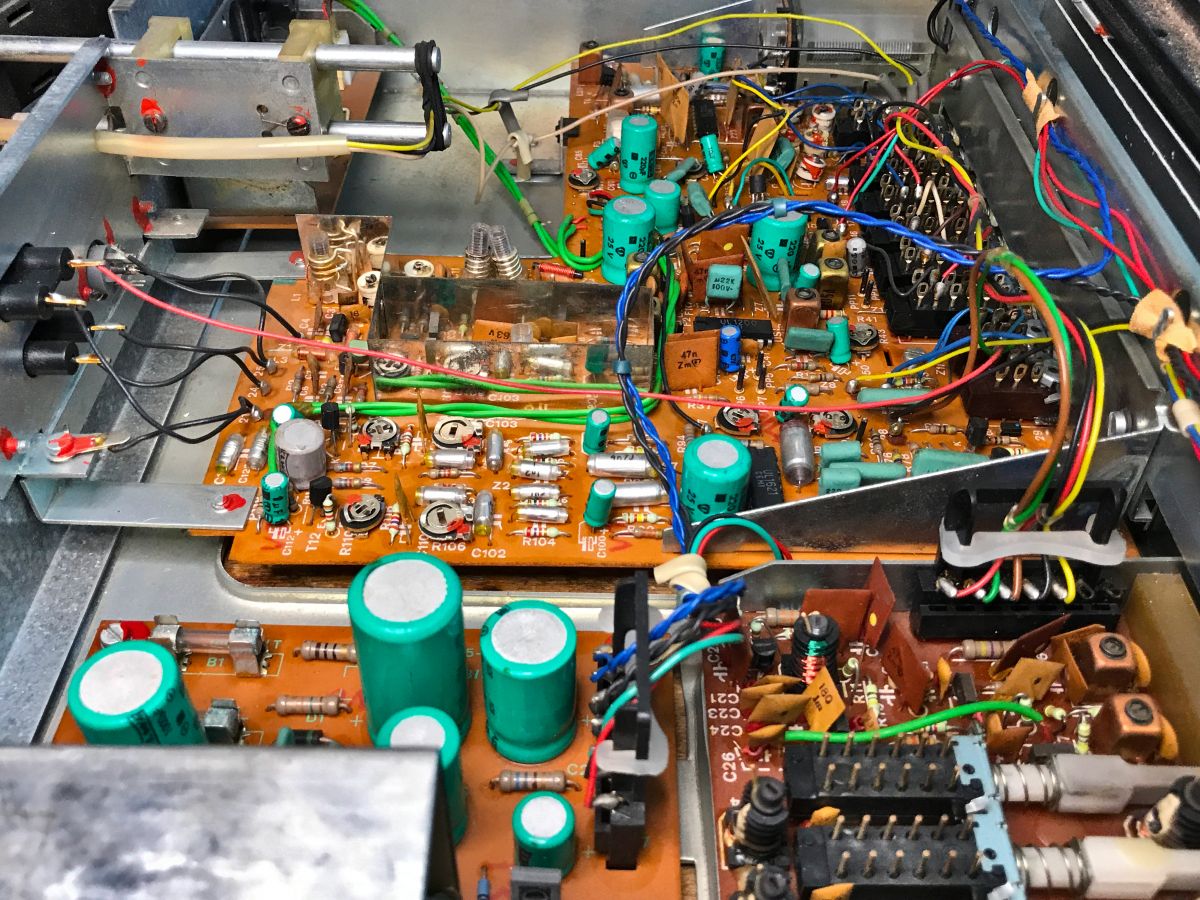

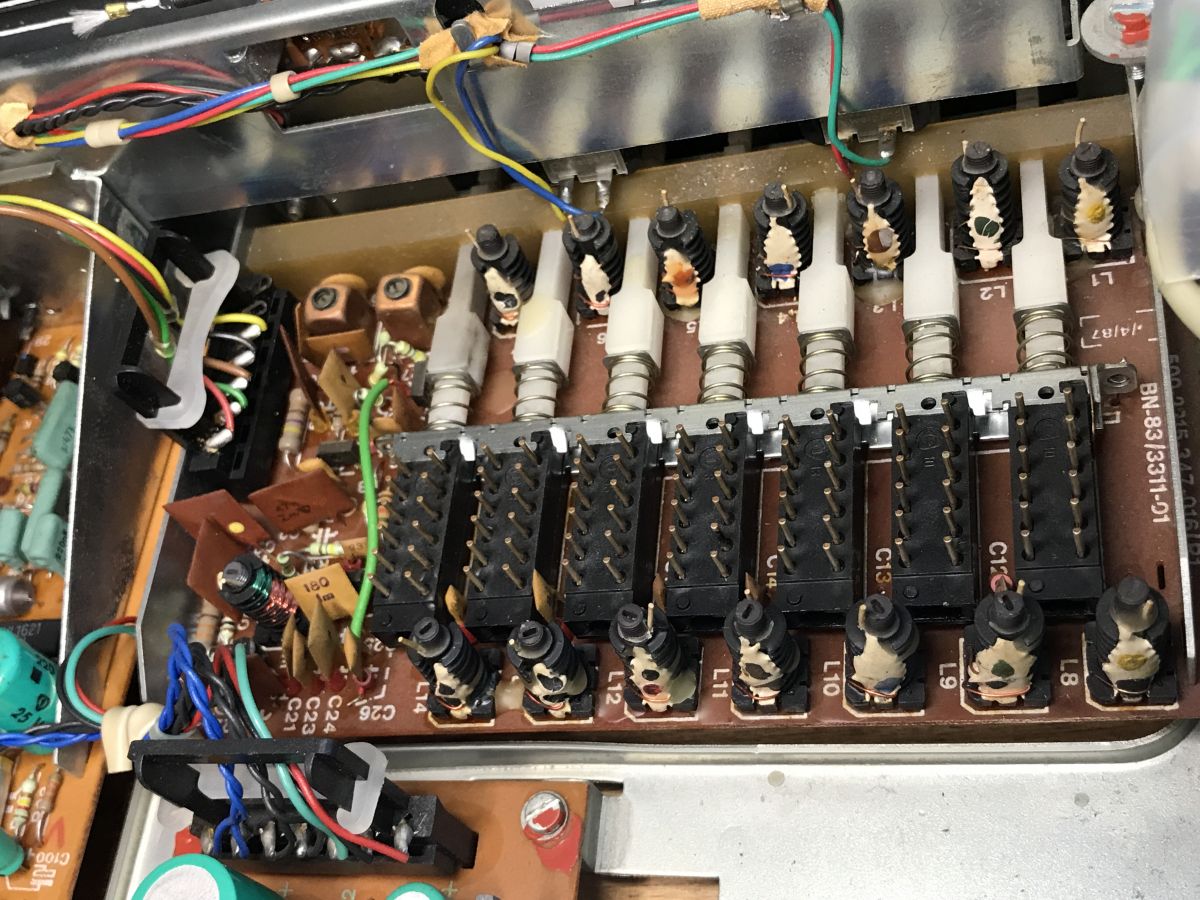

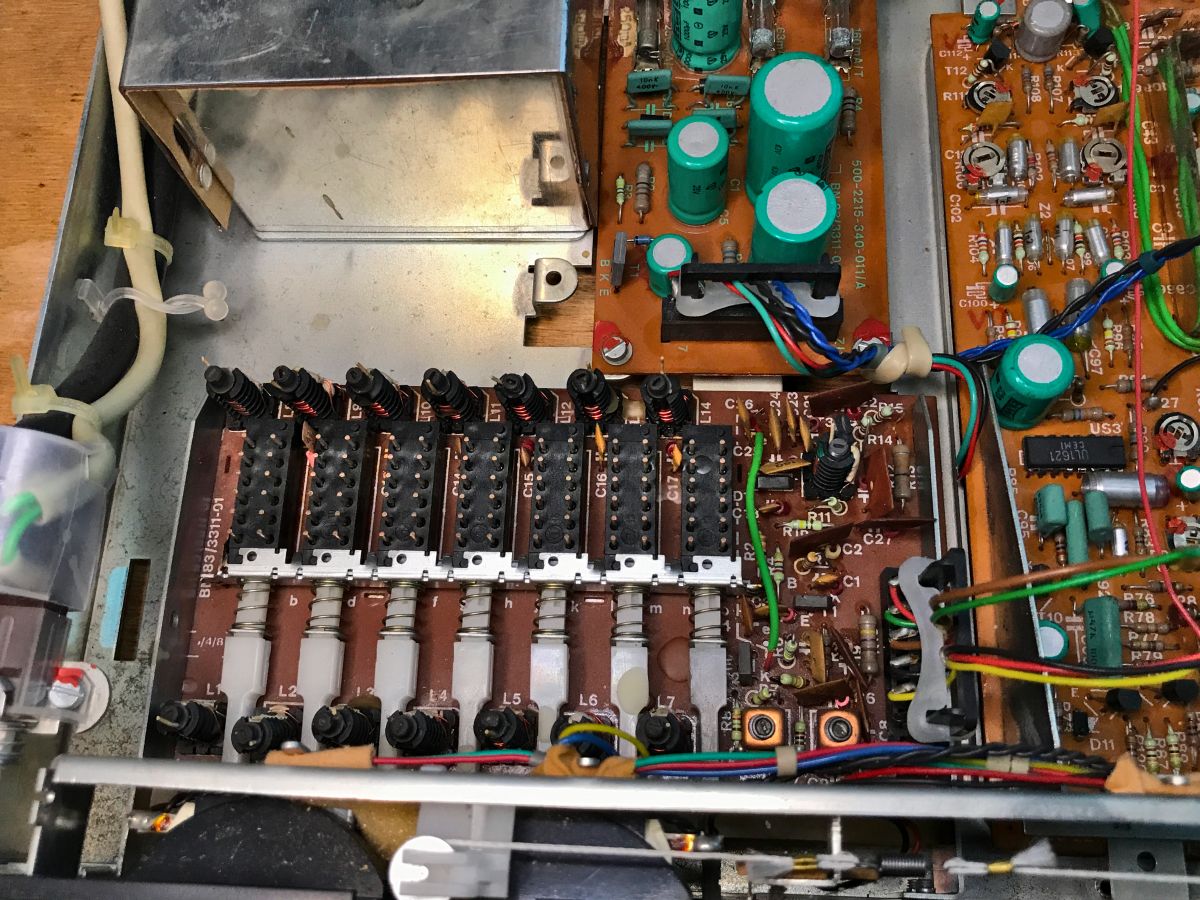

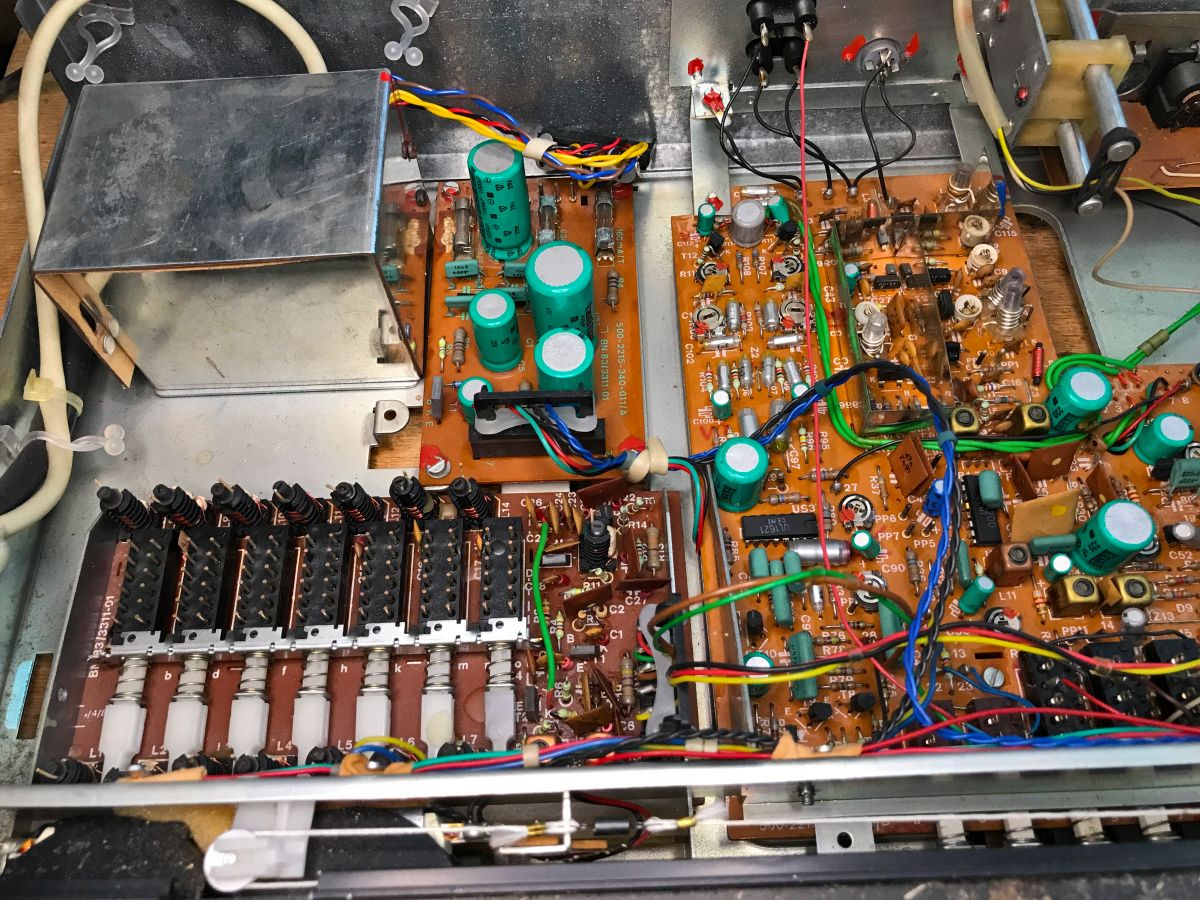

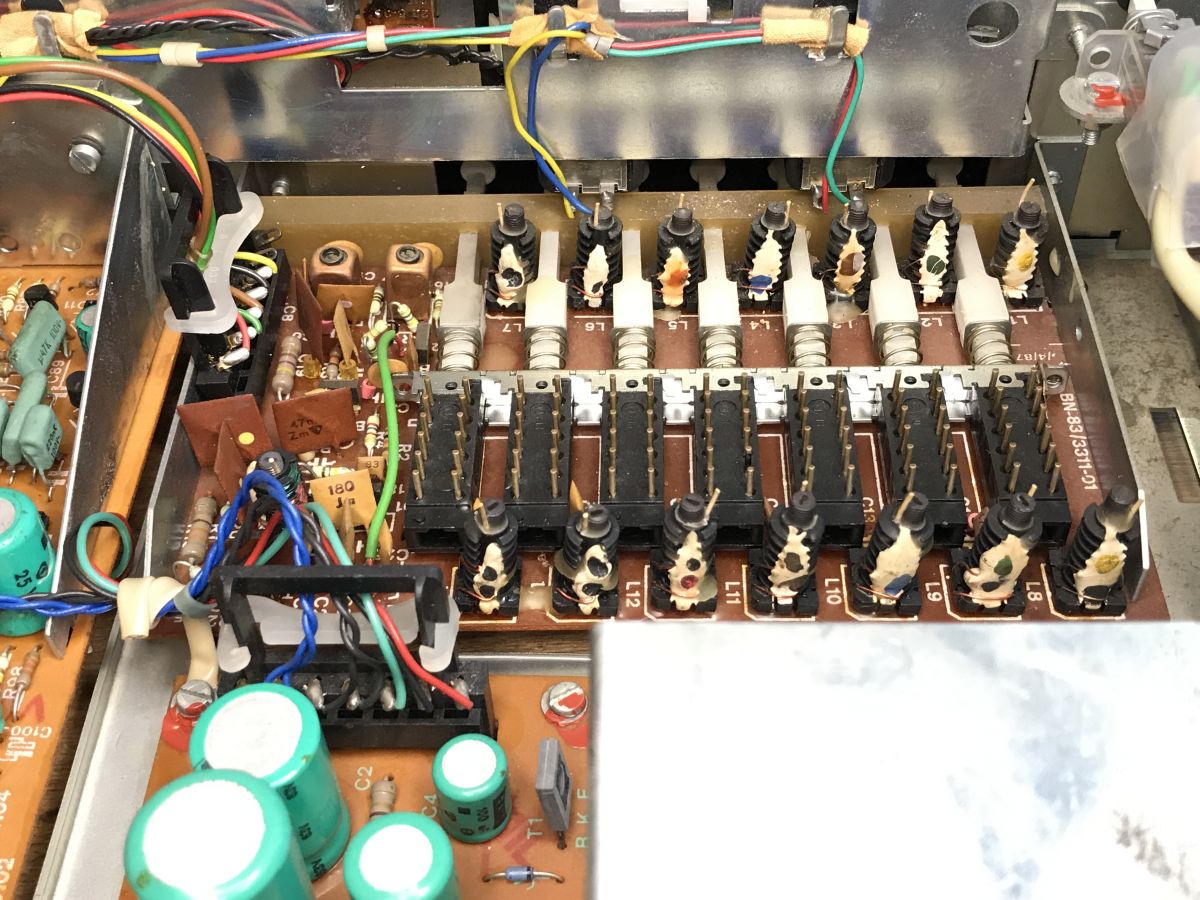

    Przyciski isostat wraz z cewkami od wyboru zakresów (patrz schemat na końcu tematu):

    Wnętrze tunera ZRK T-7010 z widocznymi płytkami drukowanymi i komponentami elektronicznymi.
    Wnętrze tunera ZRK T-7010 ukazujące elementy elektroniczne i przyciski isostat.
    Wnętrze tunera ZRK T-7010 z widocznymi elementami elektronicznymi. Wnętrze tunera ZRK T-7010 z widocznymi elementami elektronicznymi i cewkami.

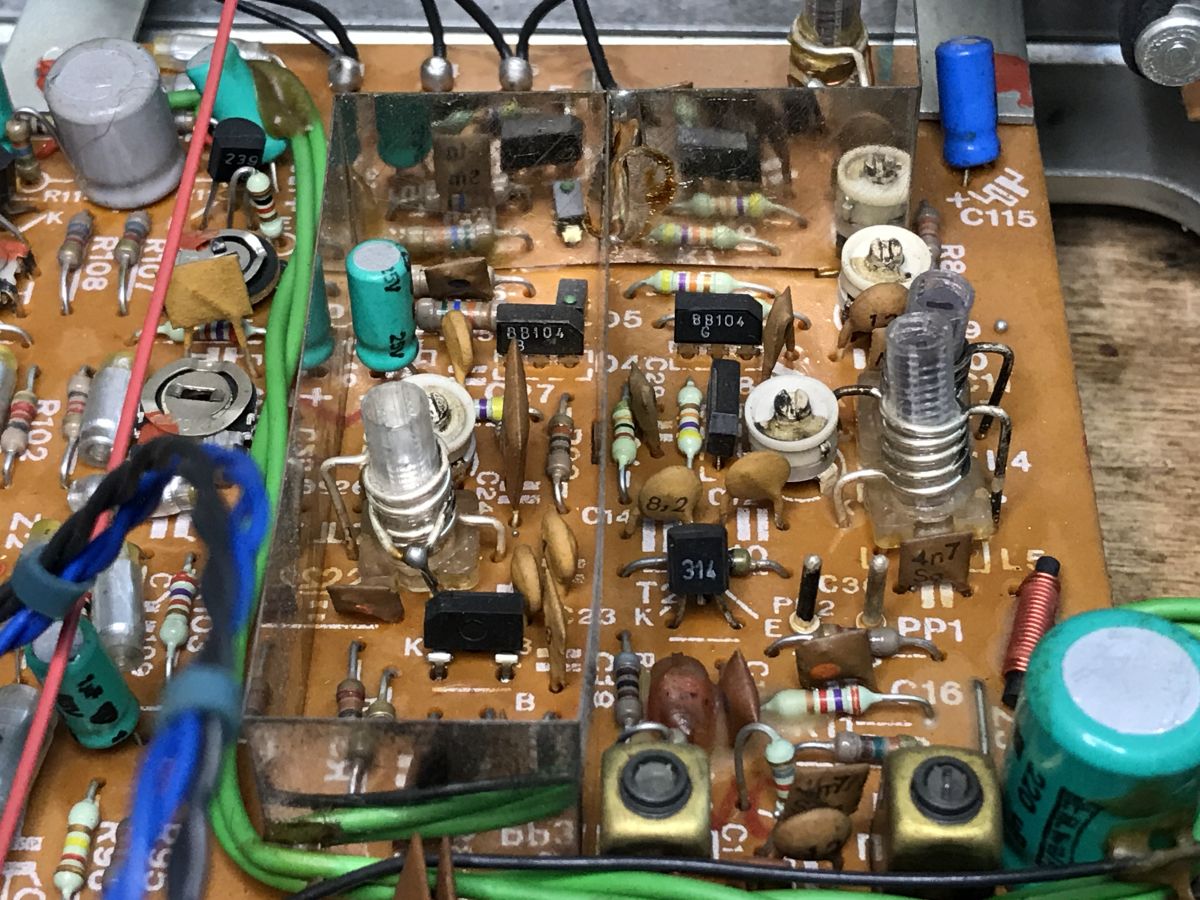

    BB104, dioda pojemnościowa:

    Płytka drukowana z elementami elektronicznymi na tylnym panelu tunera T-7010.

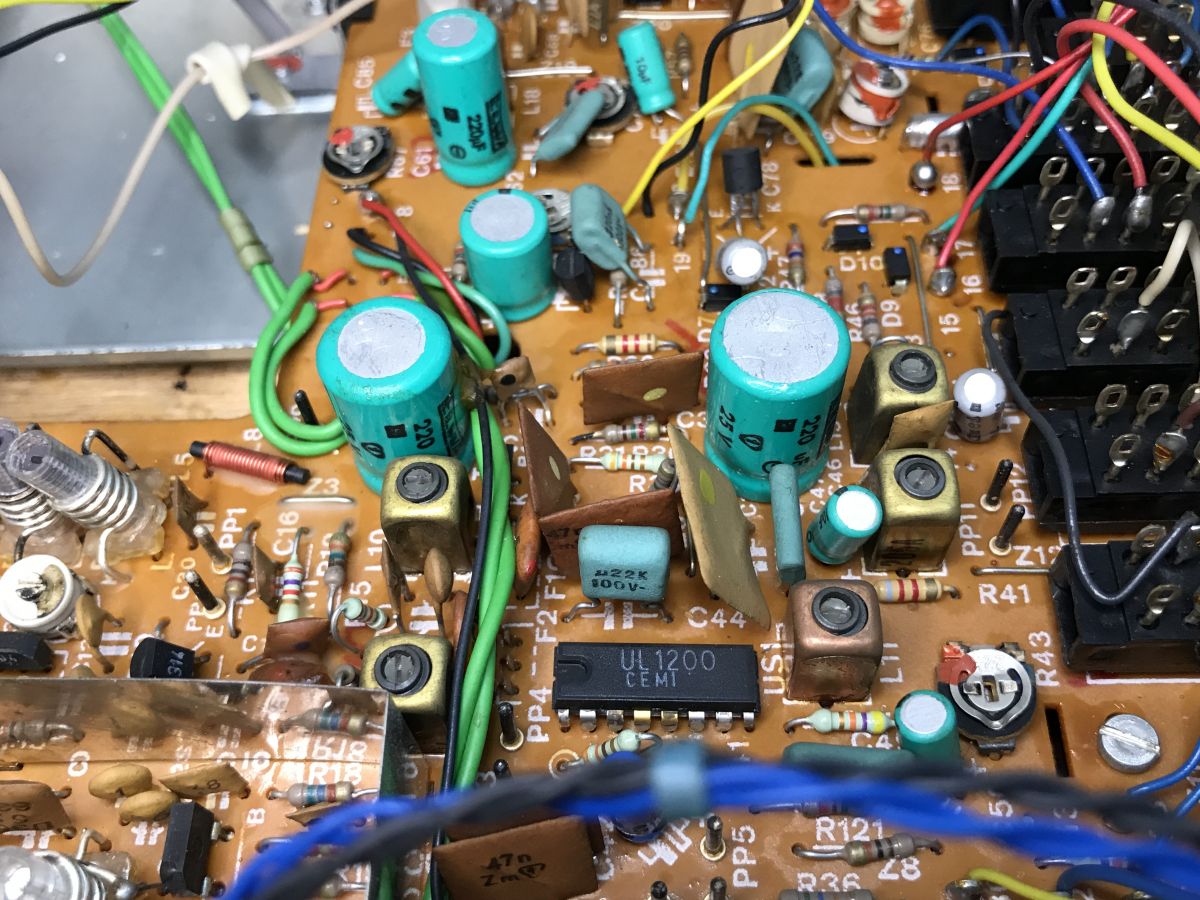

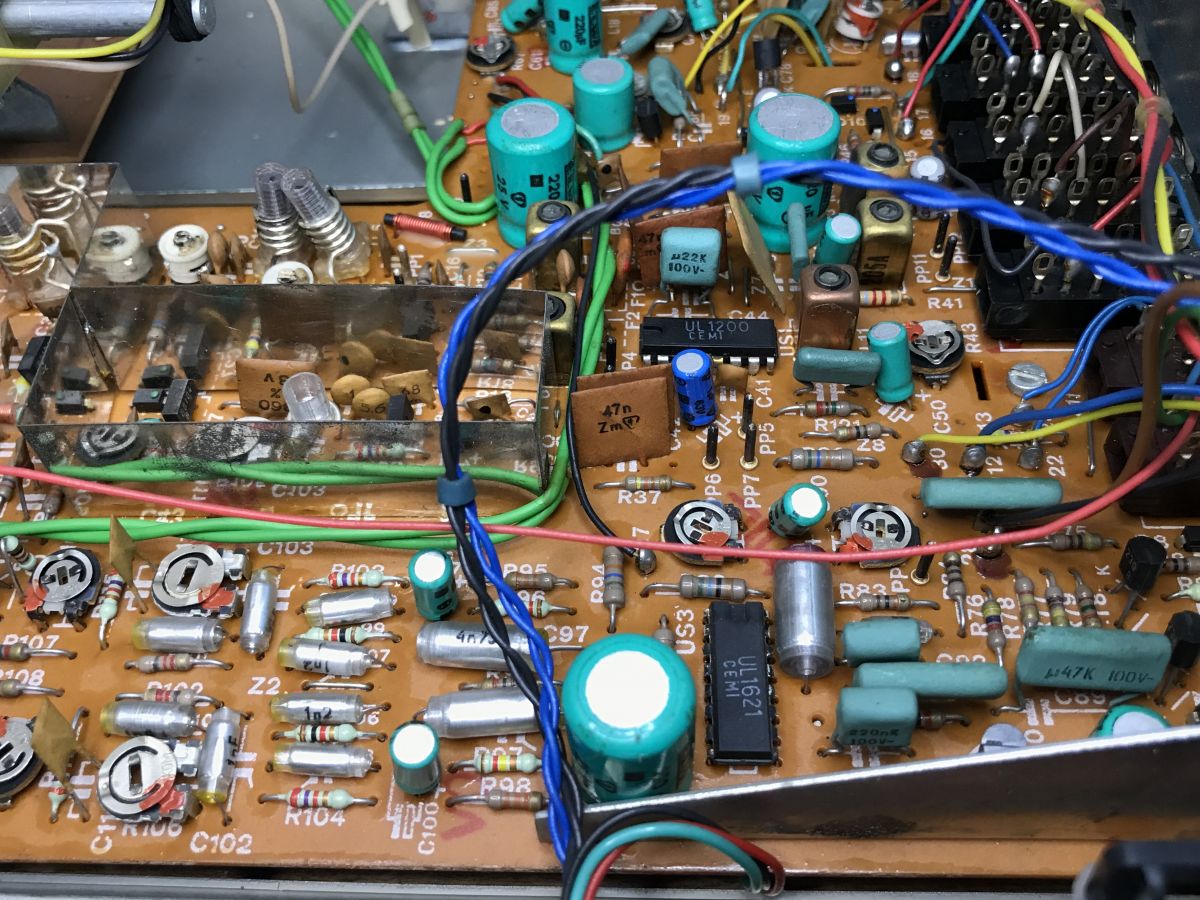

    UL1200, układ wzmacniacza p.cz.:

    Widok wnętrza tunera ZRK T-7010 z widocznymi kondensatorami i układem UL1200.

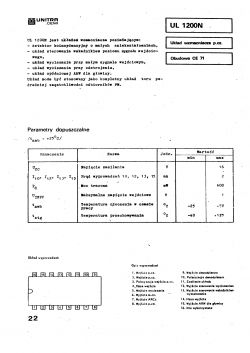

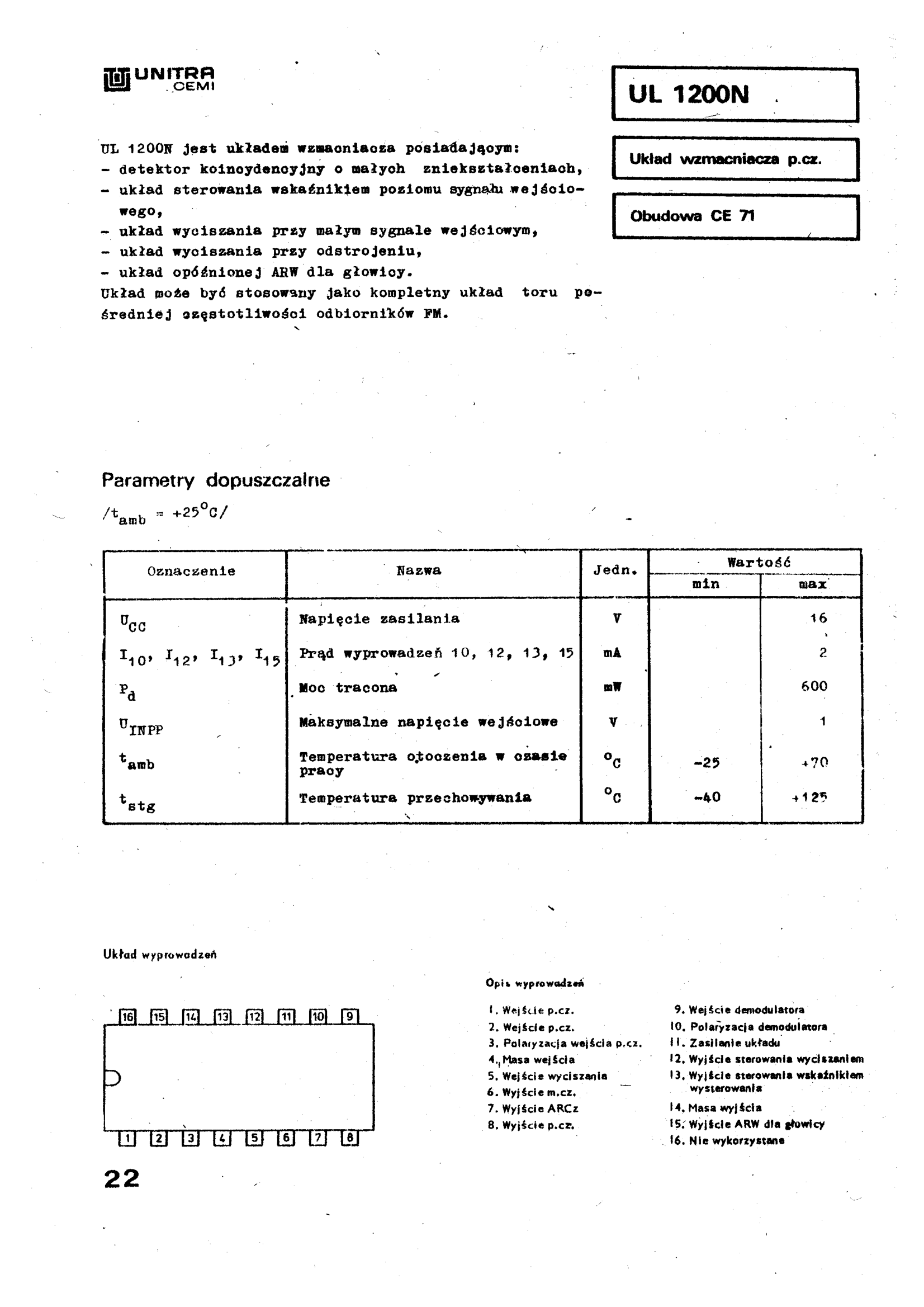

    Schemat układu wzmacniacza UL1200N

    UL1621, dekoder sygnału stereofonicznego z pętlą PLL:

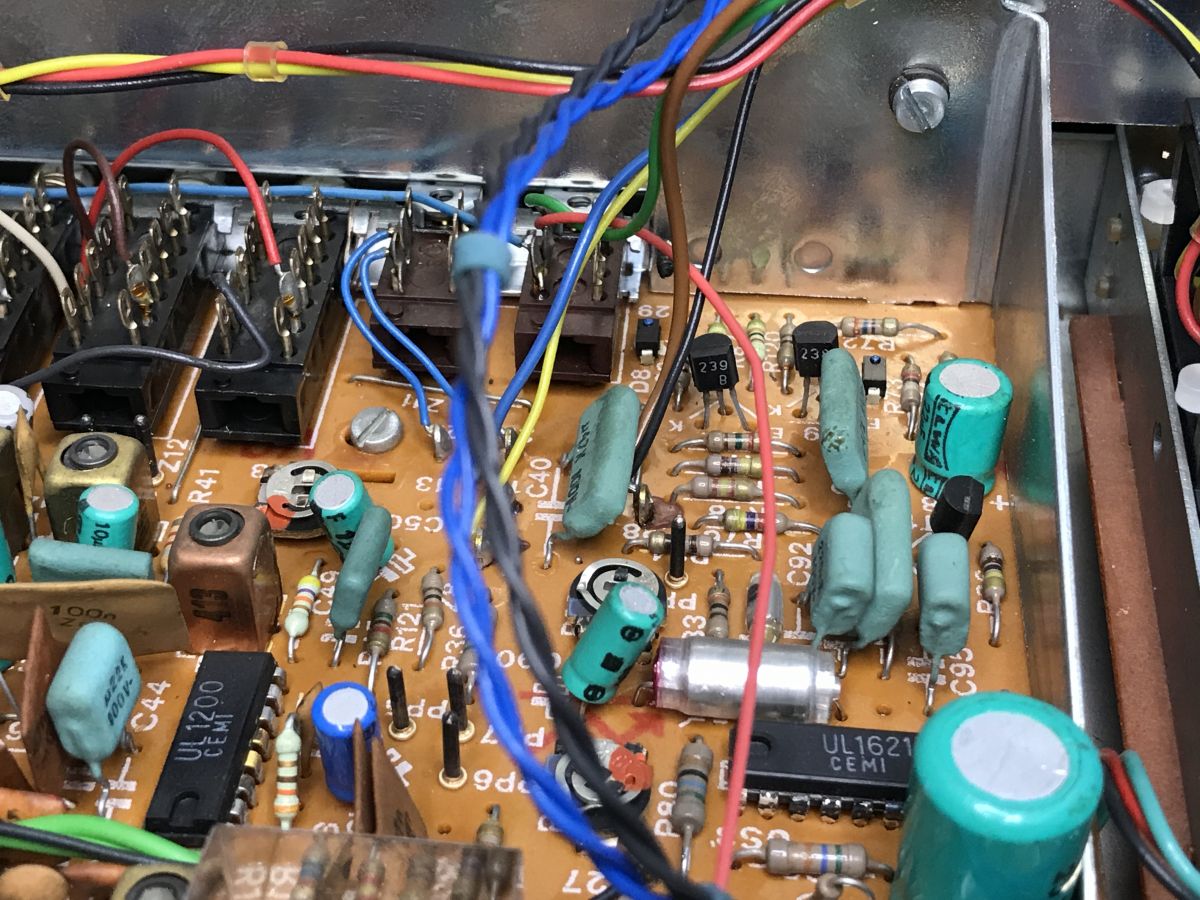

    Wnętrze tunera ZRK T-7010 z widocznymi podzespołami elektronicznymi.
    Wnętrze tunera ZRK T-7010 z widocznymi podzespołami elektronicznymi i przewodami.

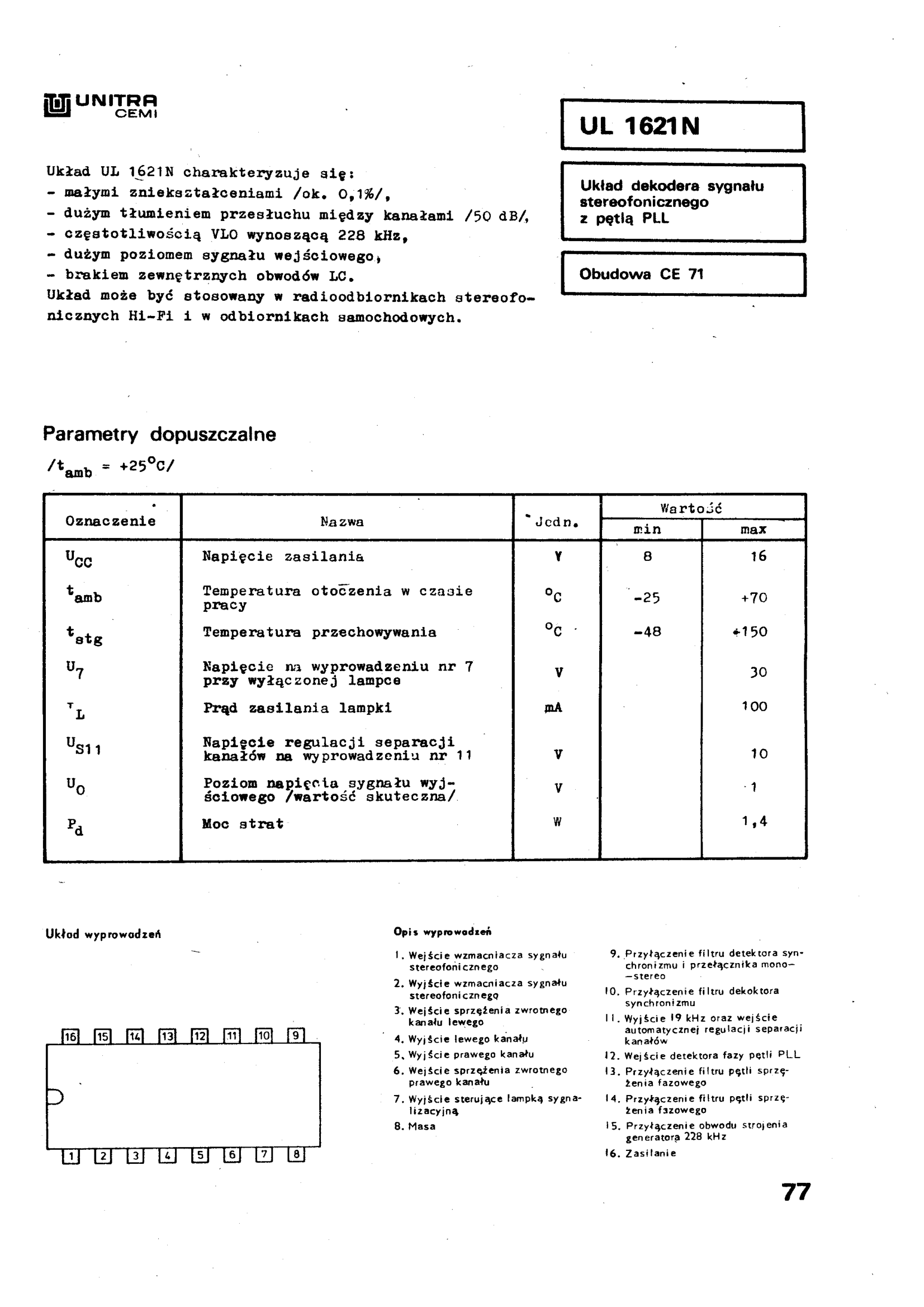

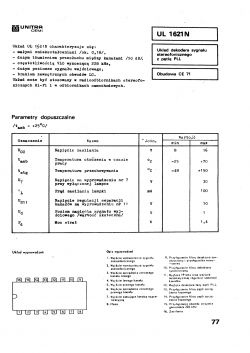

    Strona z dokumentacji układu UL1621N z parametrami technicznymi i diagramem wyprowadzeń.

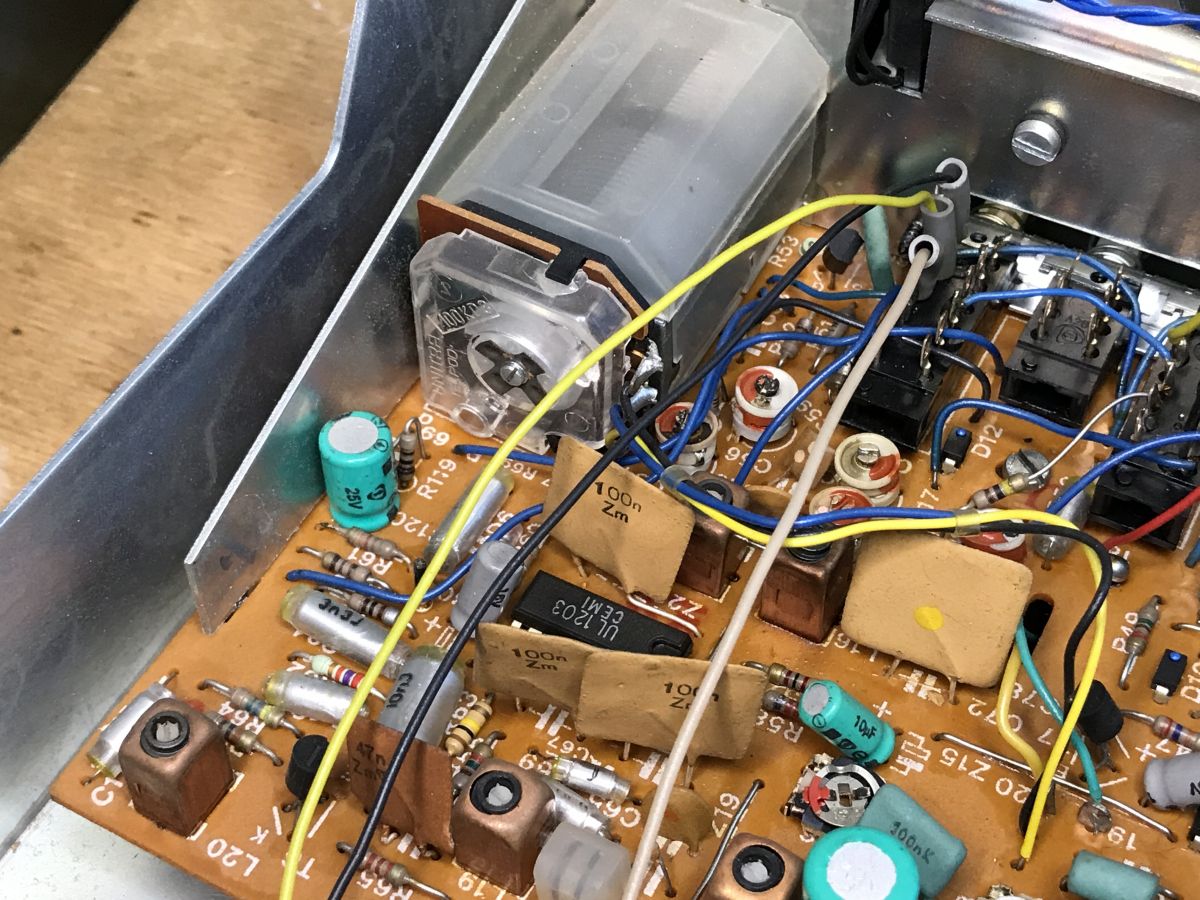

    UL1203, odbiornik AM, odpowiednik TCA440.

    Wnętrze tunera radiowego ZRK T-7010 z widocznymi elementami elektronicznymi.

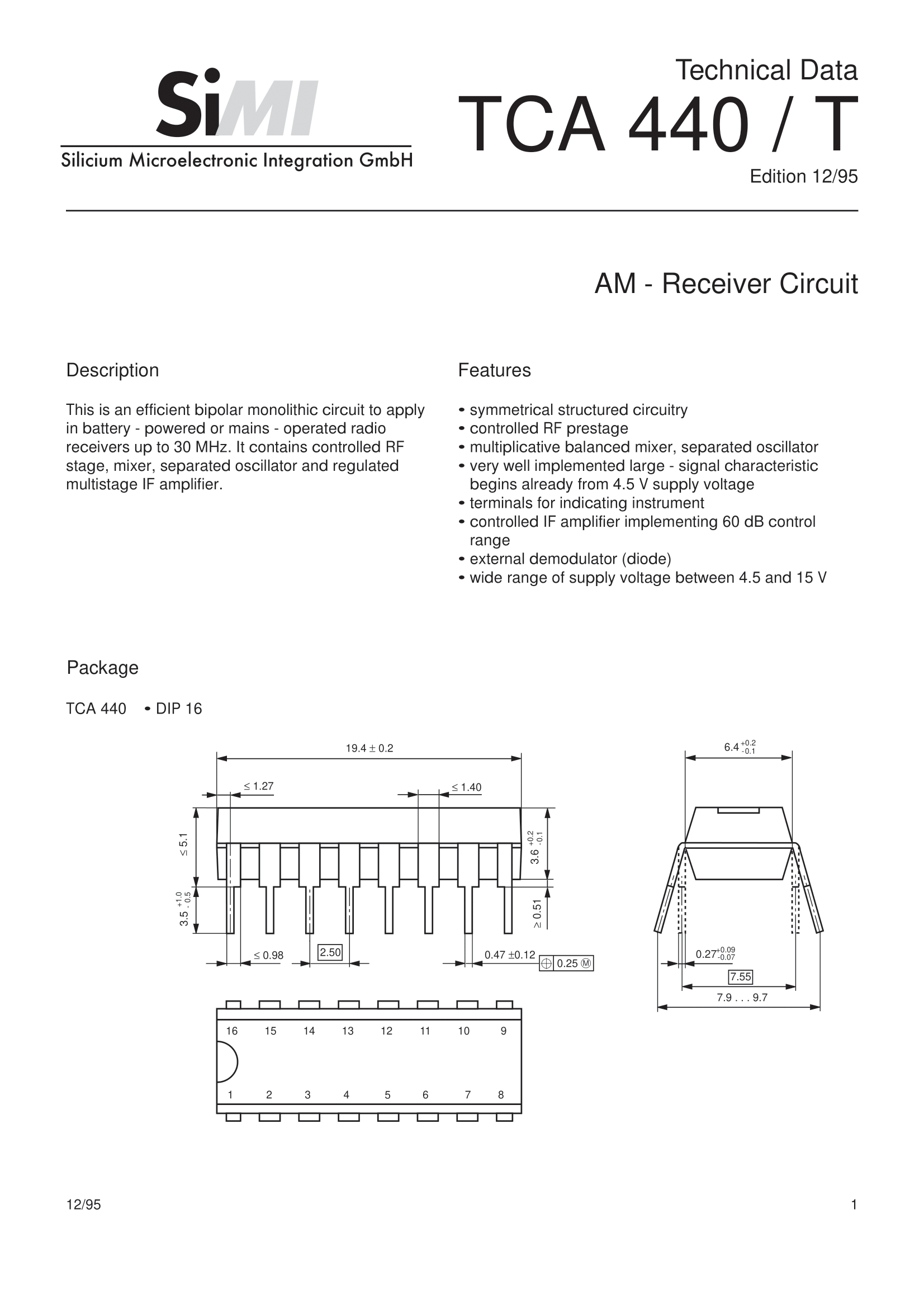

    Dane techniczne układu TCA 440/T na schemacie technicznym.

    Złącza na obudowie są lutowane do PCB, więc jeśli chcemy wyjąć płytki całkiem to trzeba je odlutować:

    Wnętrze tunera ZRK T-7010 z widocznymi komponentami elektronicznymi i okablowaniem.

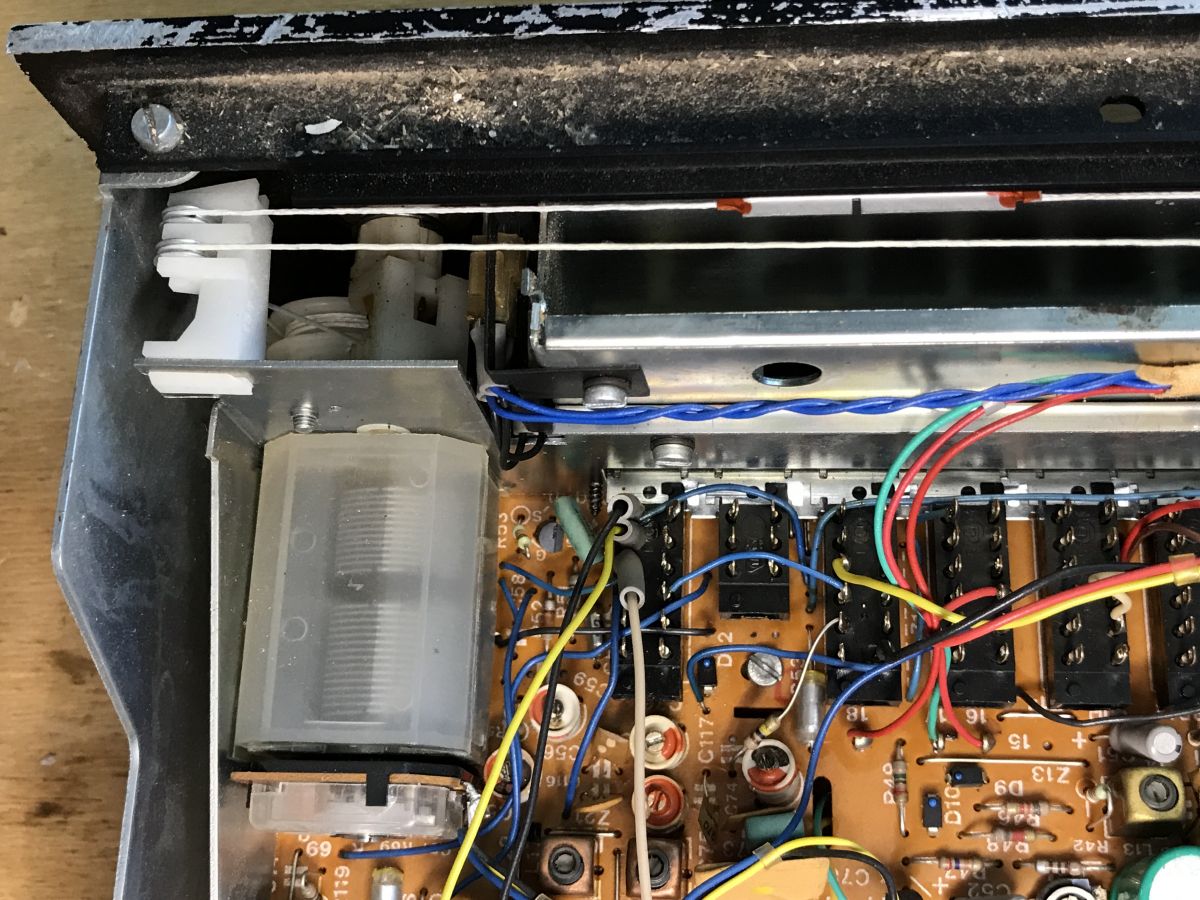

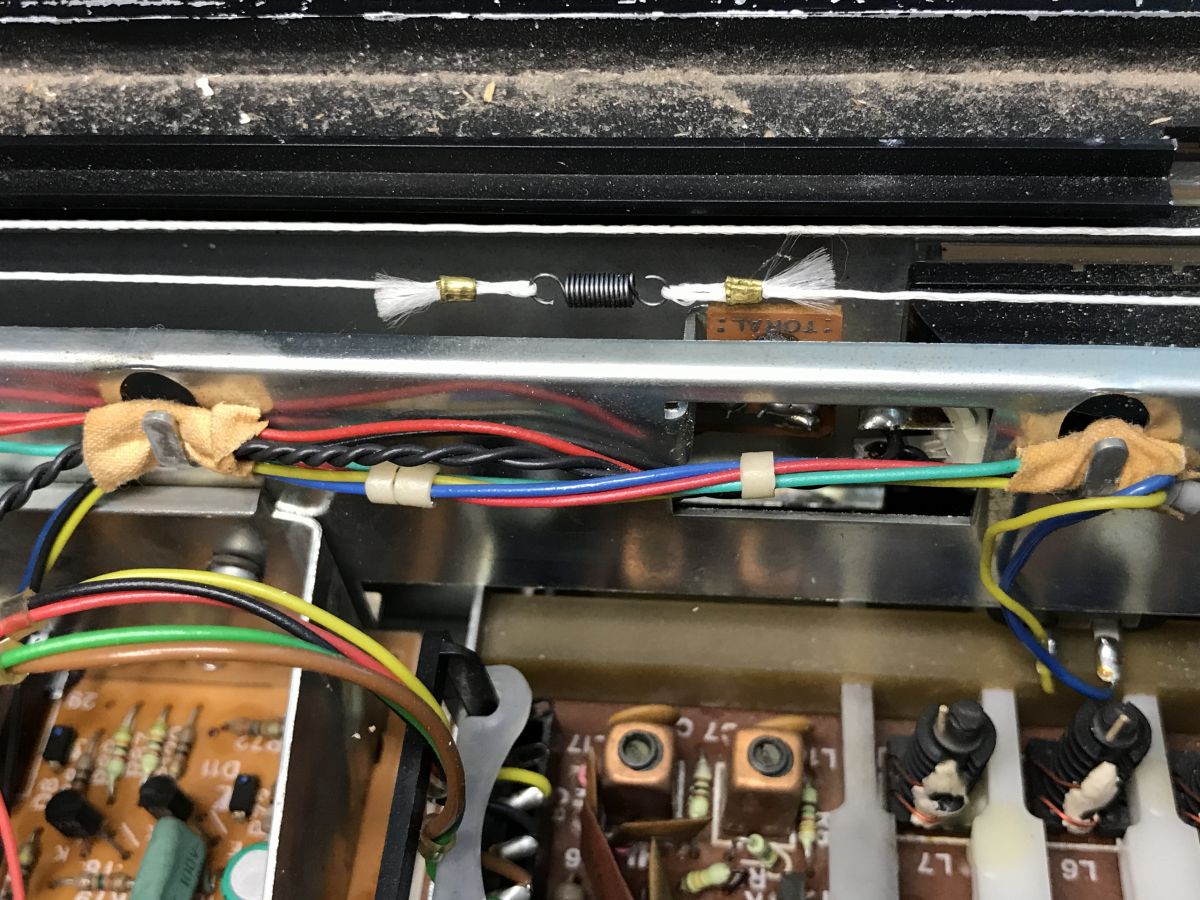

    Kondensator nastawny od strojenia wraz z linką i sprężynką ją naciągającą:

    Wnętrze tunera T-7010 z widocznymi komponentami elektronicznymi. Fragment wnętrza tunera T-7010 z widocznymi elementami elektronicznymi i okablowaniem.

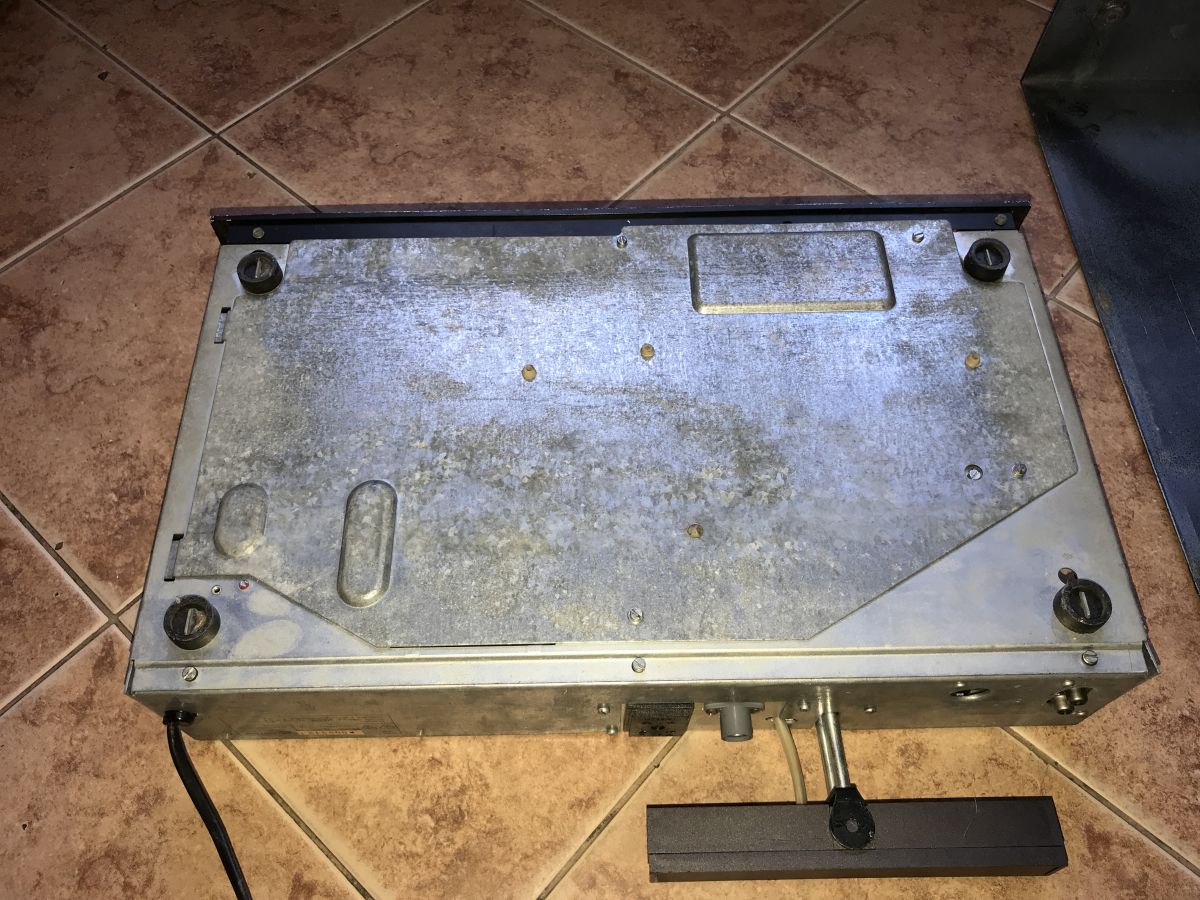

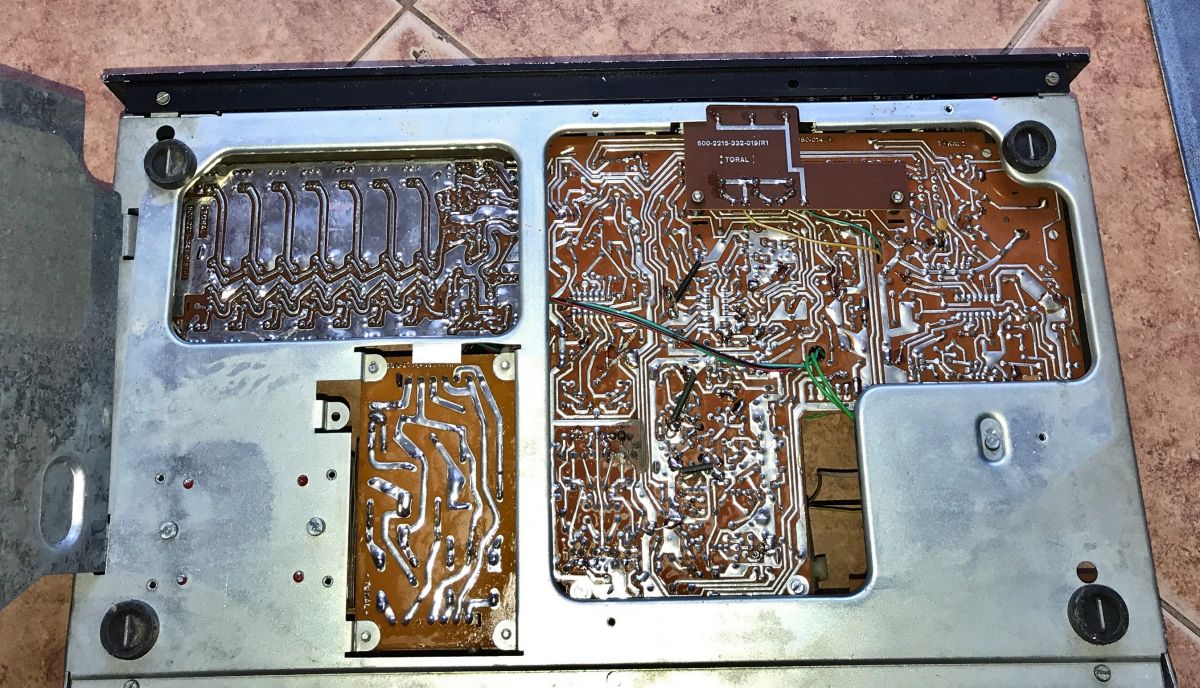

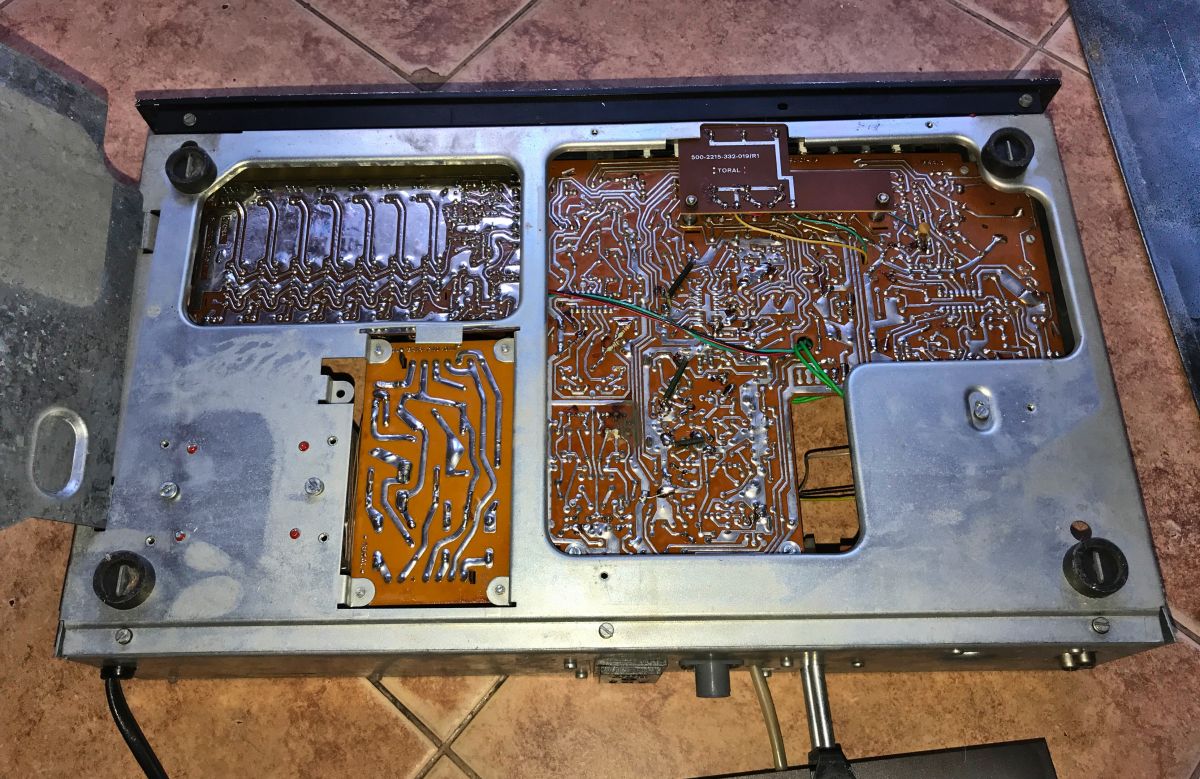

    Spód, ze spodu można odkręcić pokrywę by dostać się do ścieżek:

    Dolna część obudowy tunera ZRK T-7010 z widocznymi śrubkami i kablem zasilającym.

    Oczywiście ścieżki z tego typu produktów mają swój urok, pocynowane, prowadzone nieco inaczej niż w dzisiejszych produktach.

    Wnętrze tunera ZRK T-7010 pokazujące płytki PCB i gniazda lutowane.
    Wnętrze przetwornika tunera ZRK T-7010 z płytkami PCB i ścieżkami.

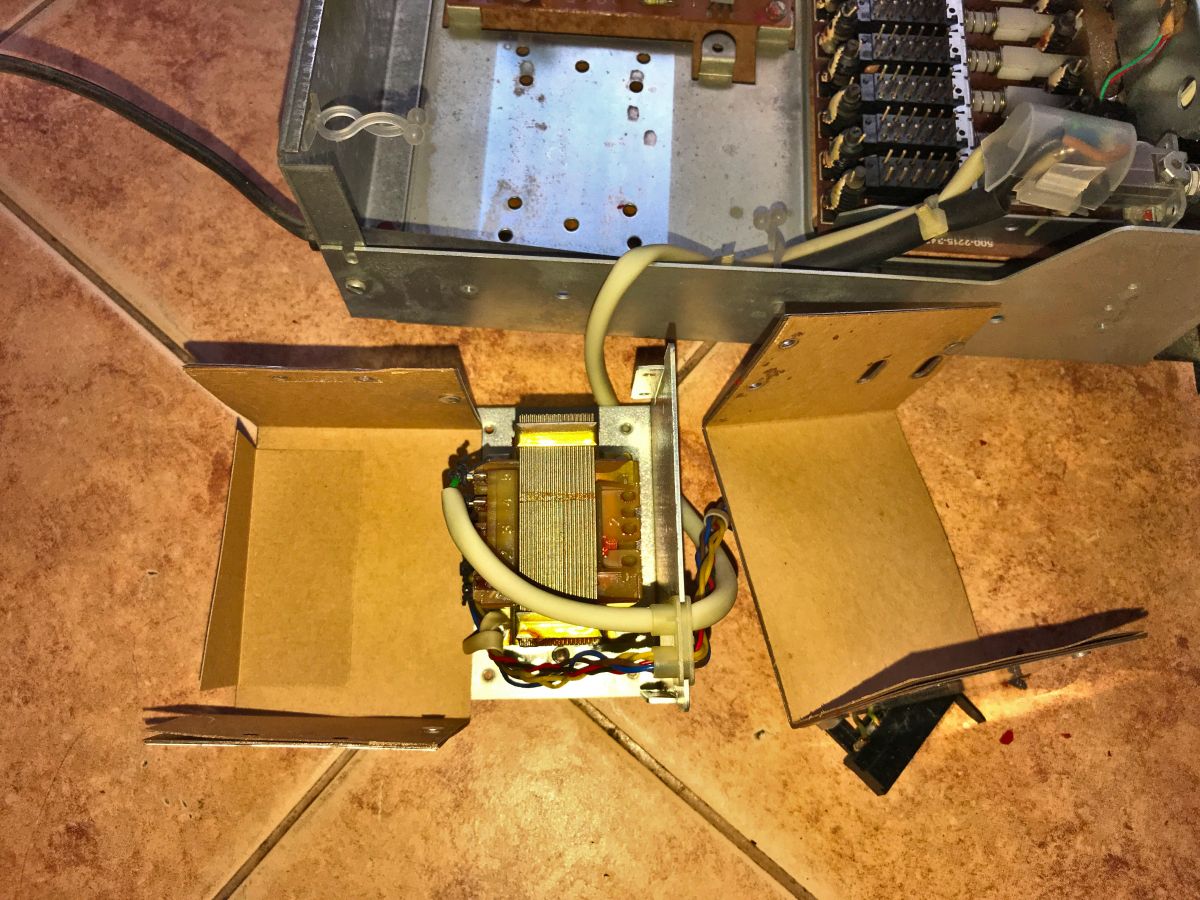

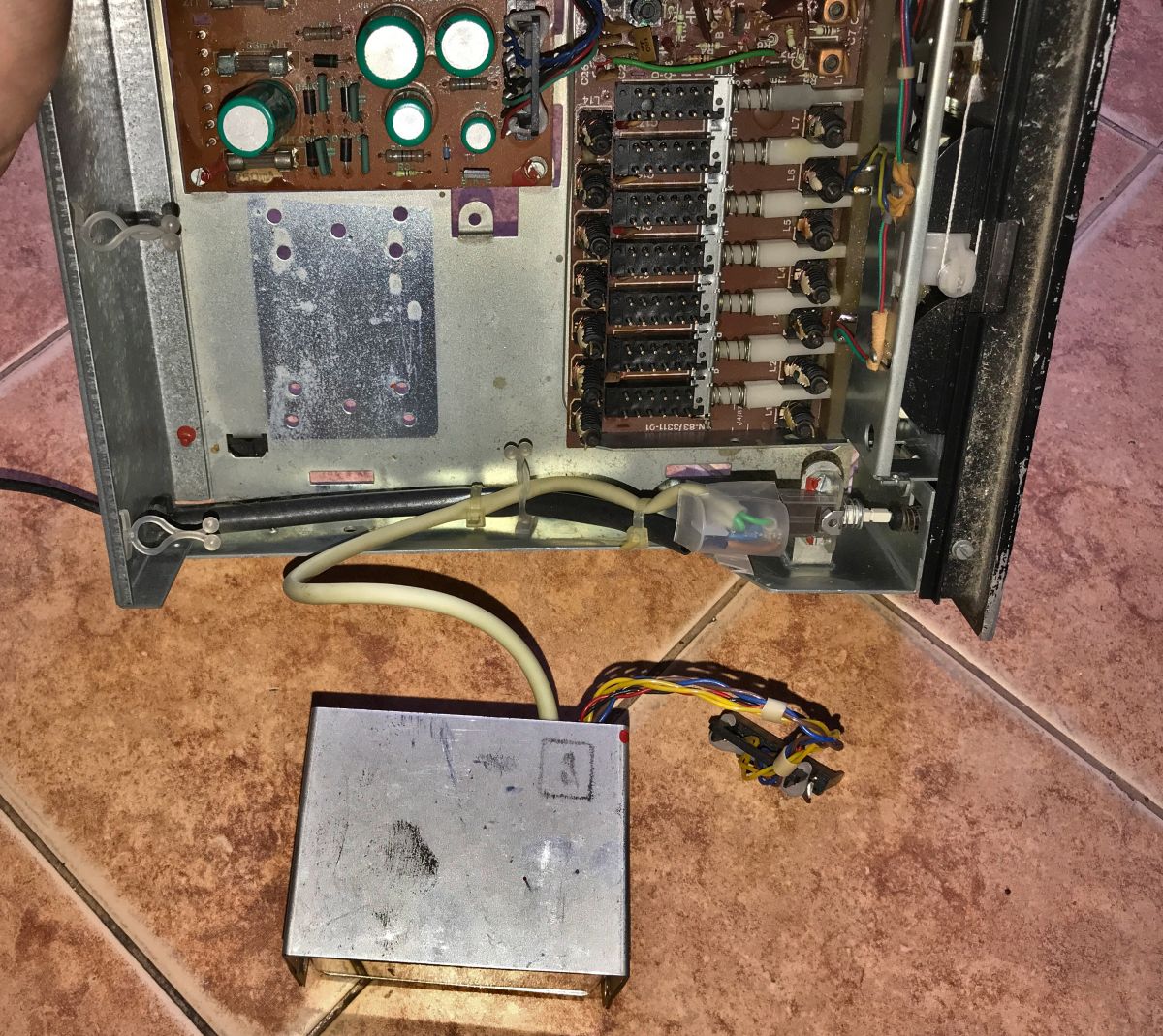

    Tylko w celach poglądowych, uwolnijmy transformator z ekranu:

    Widok wnętrza tunera T-7010 z widocznymi elementami elektronicznymi i odłączonym transformatorem.

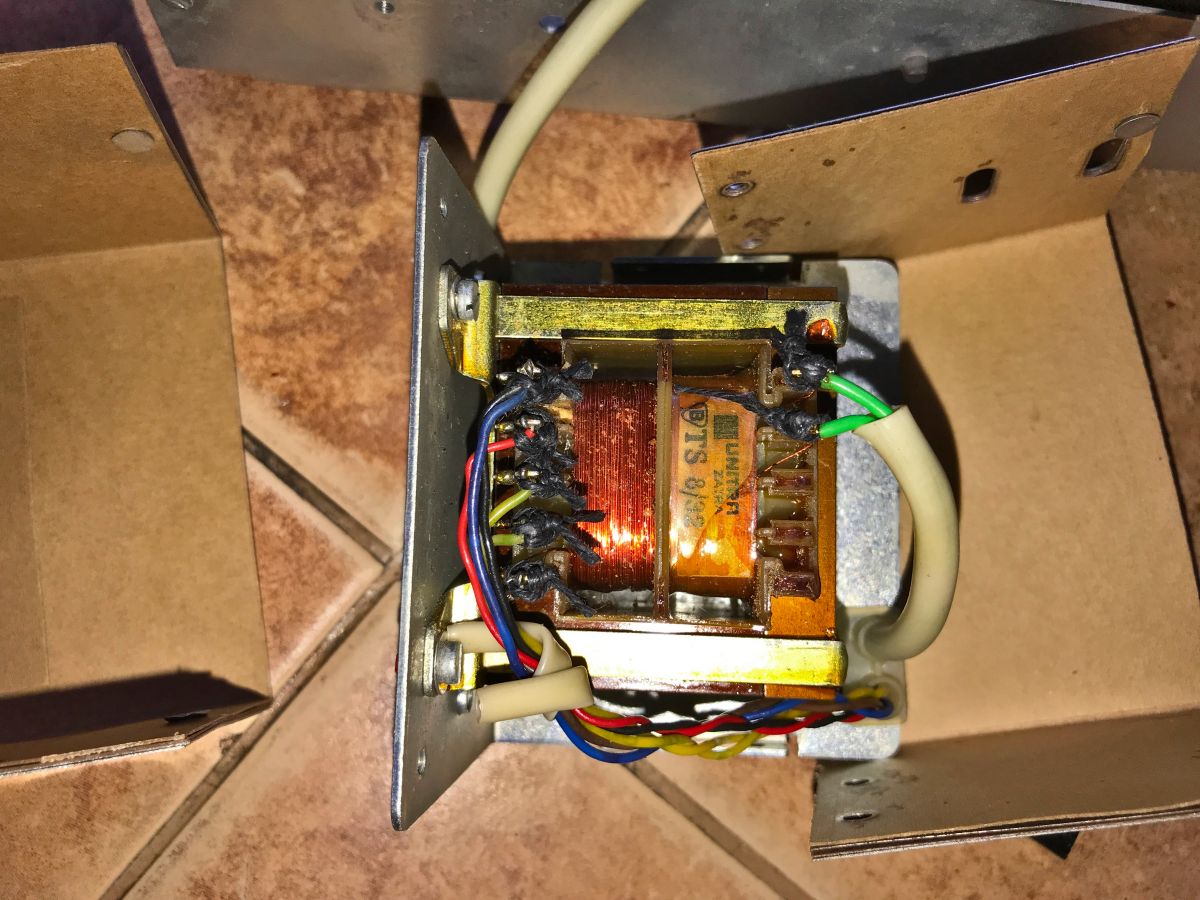

    Transformator TS8/32 Unitra Zatra z ekranu
    Transformator TS8/32 Unitra Zatra z widocznymi uzwojeniami i połączeniami elektrycznymi.

    Transformator to TS8/32 Unitra Zatra, transformator o trzech uzwojeniach wtórnych, szczegóły na schemacie (pod koniec tematu).

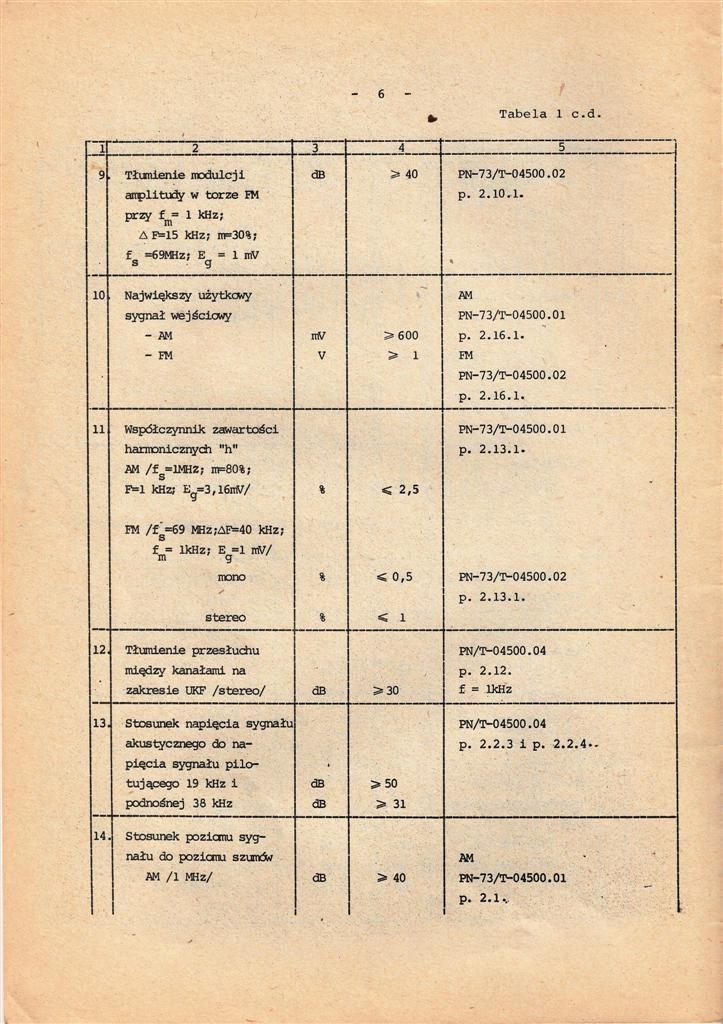

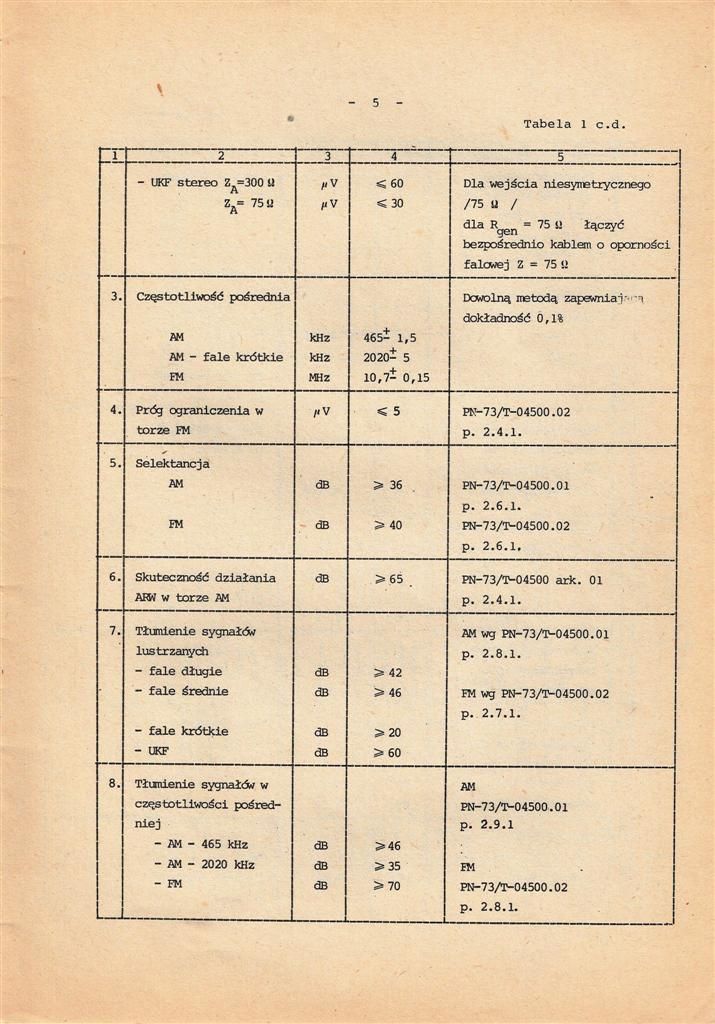

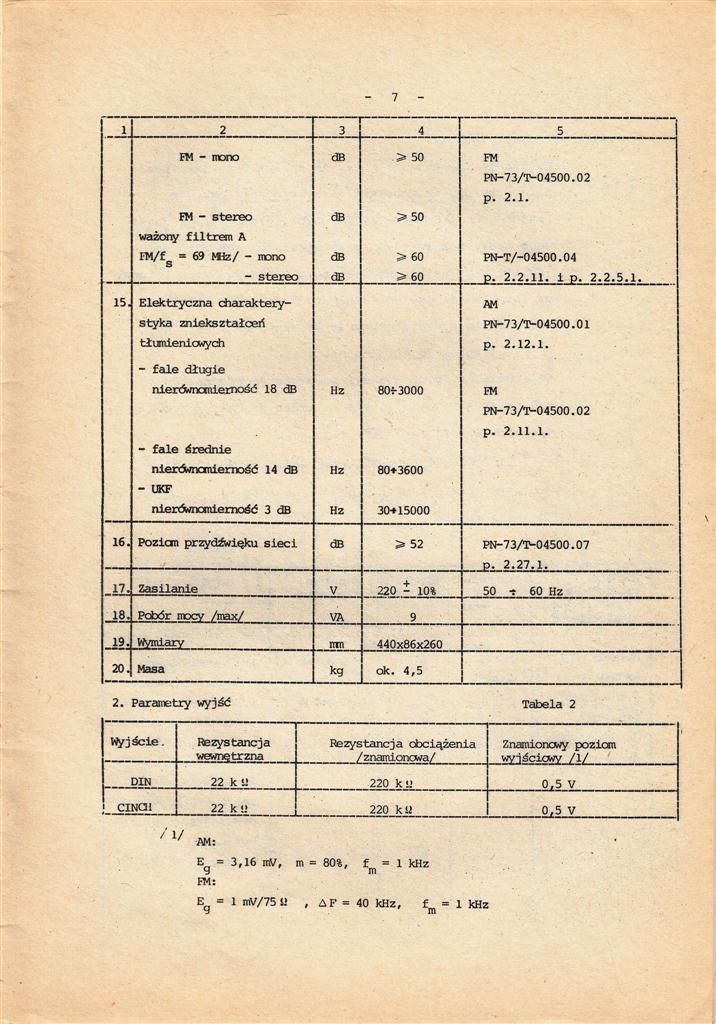

    Teraz troszkę informacji z dokumentacji, dane techniczne:

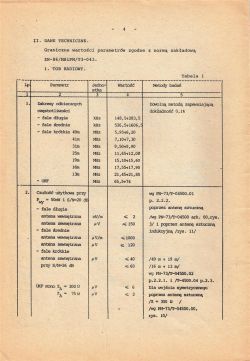

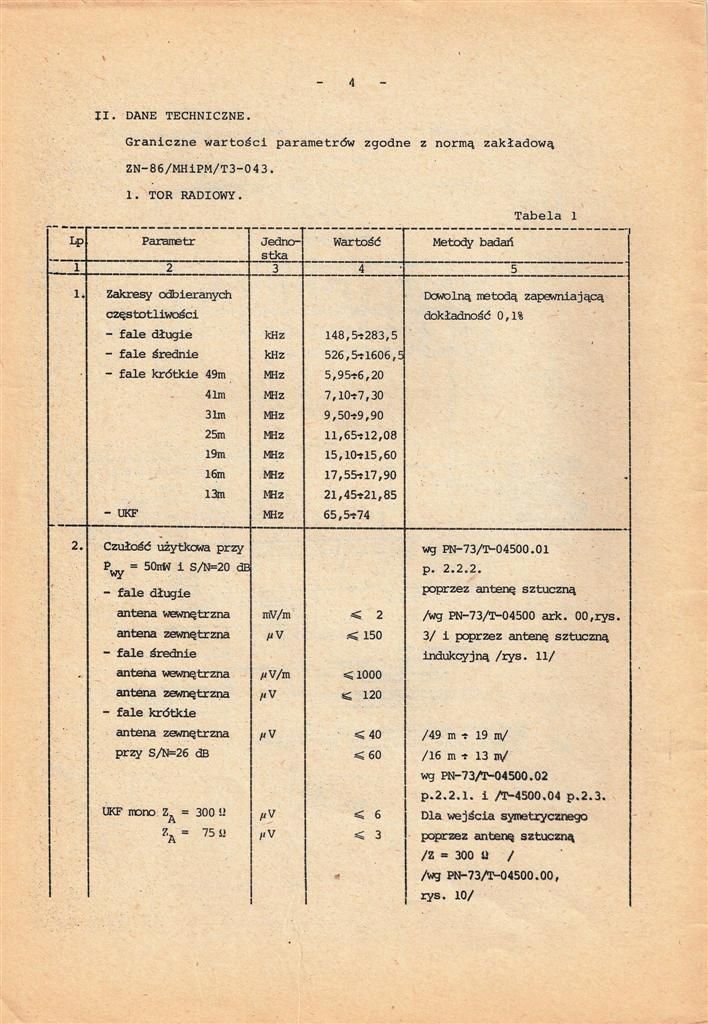

    Strona z danymi technicznymi tunera ZRK T-7010 Tabela parametrów technicznych tunera T-7010. Tabela techniczna dotycząca właściwości radia ZRK T-7010. Strona manuala urządzenia T-7010 z tabelą techniczną.

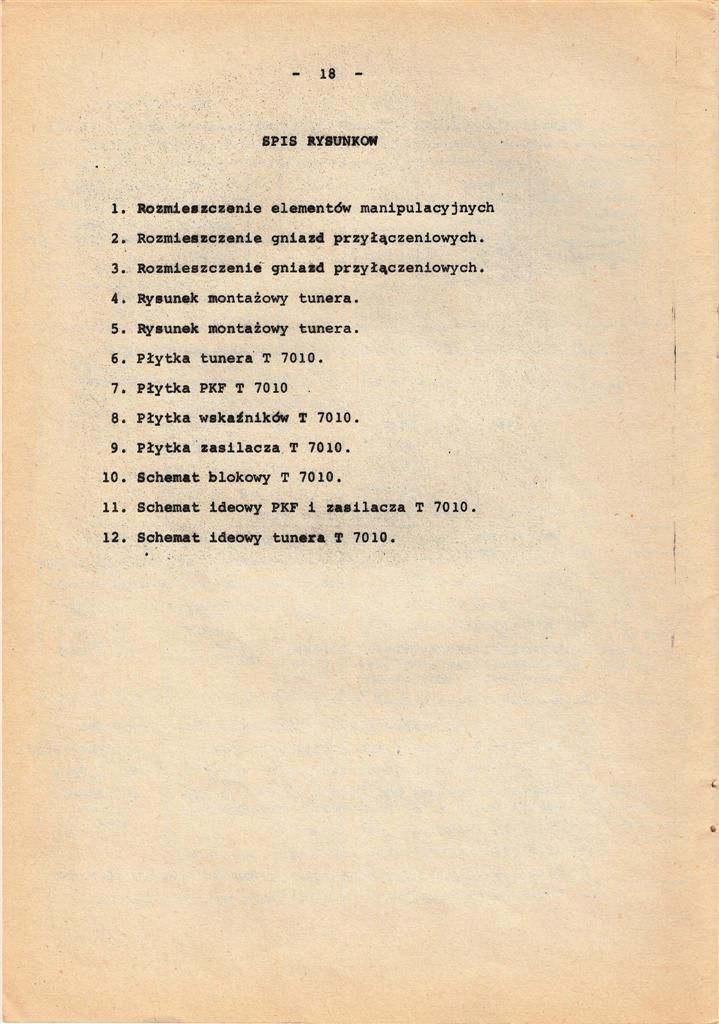

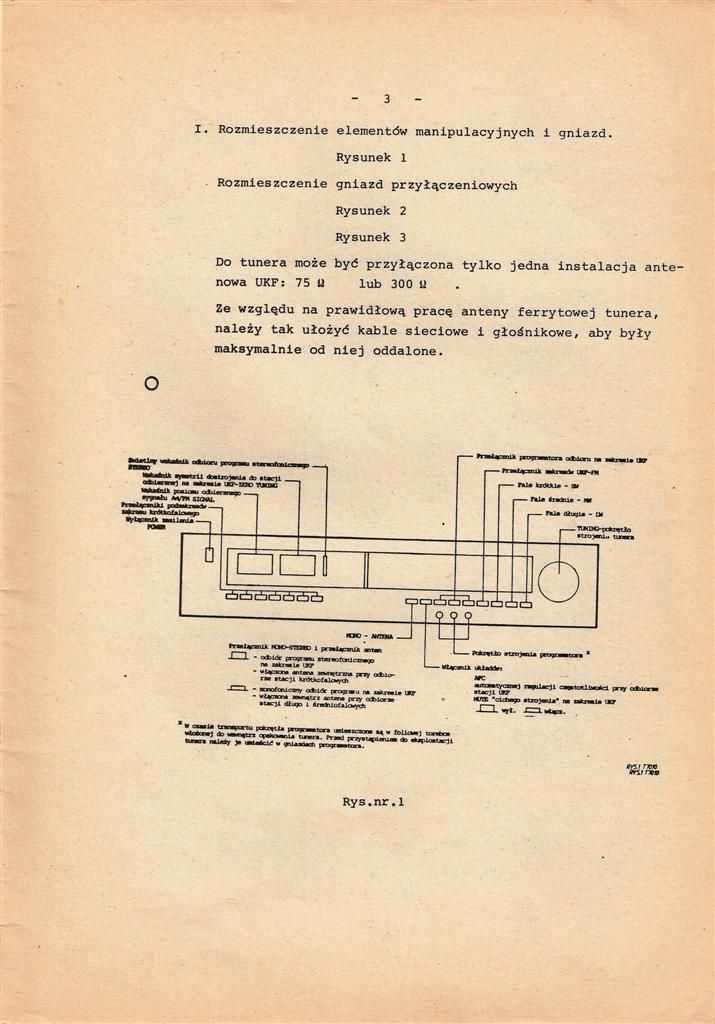

    Spis rysunków i rysunki/schematy:

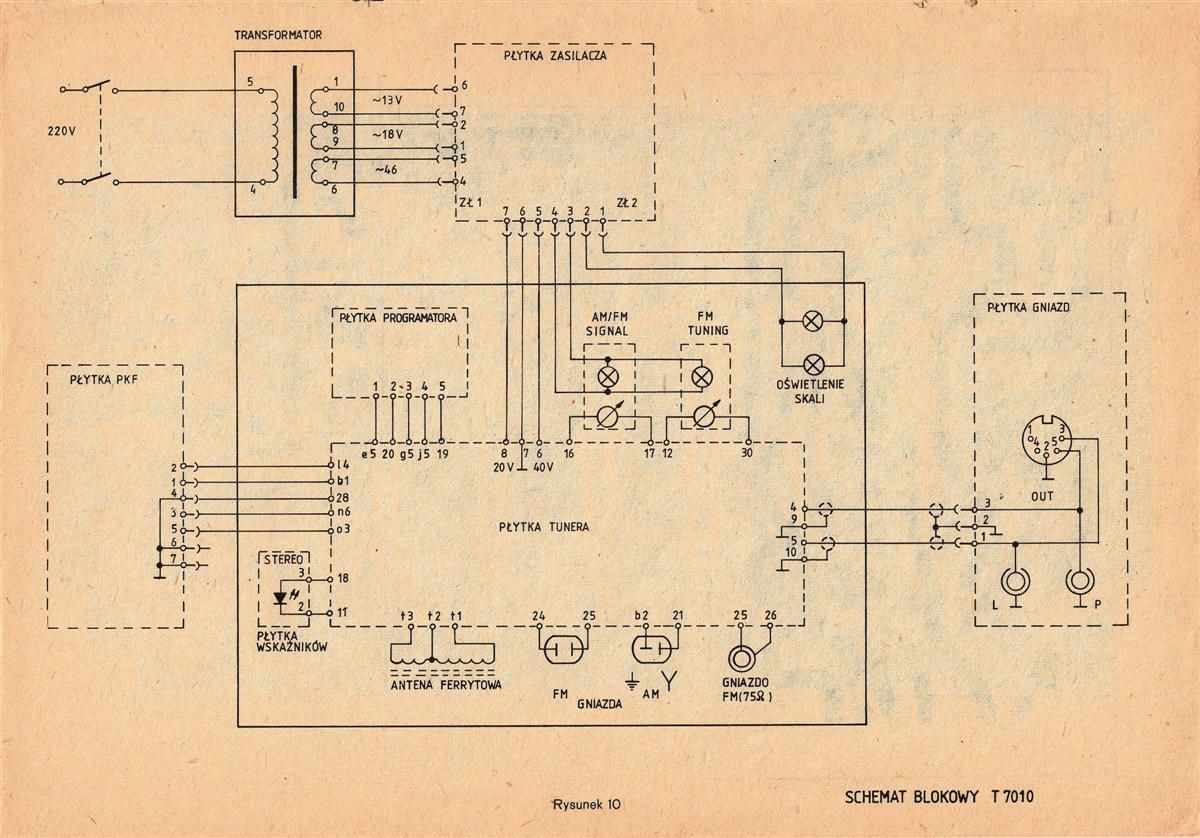

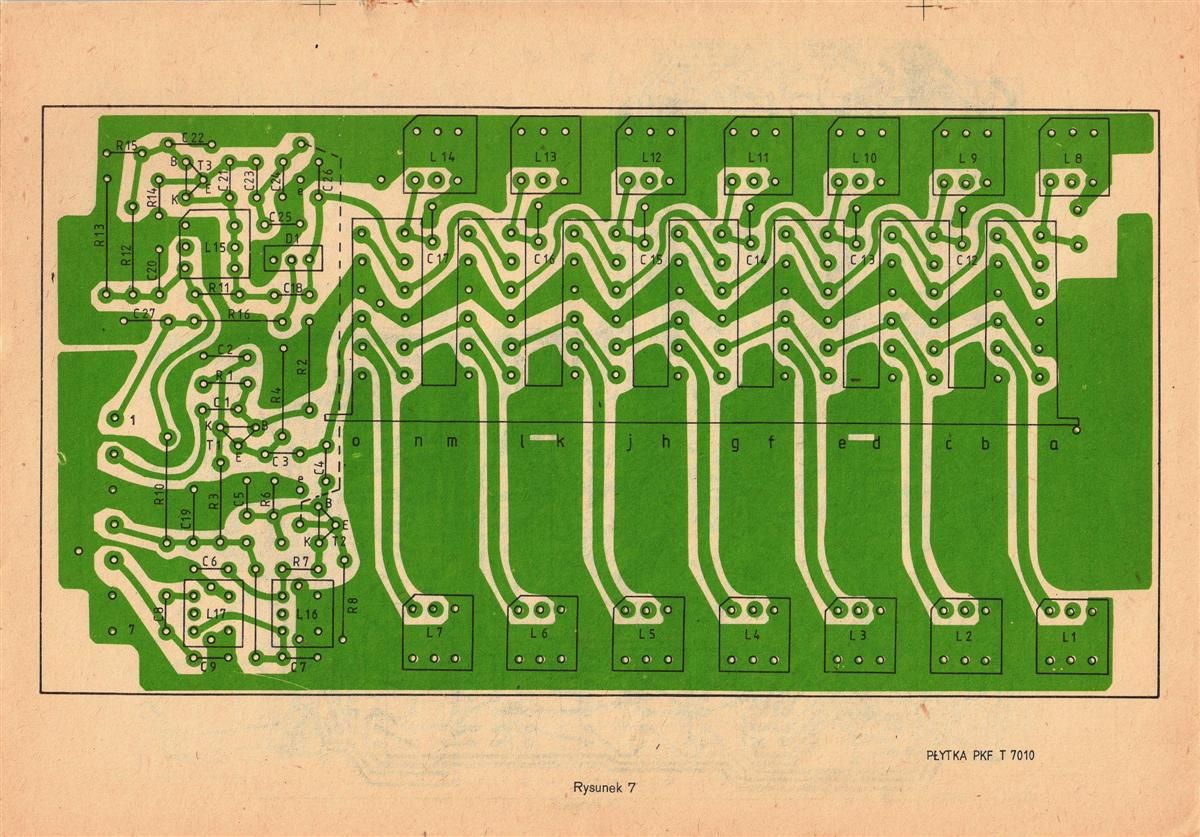

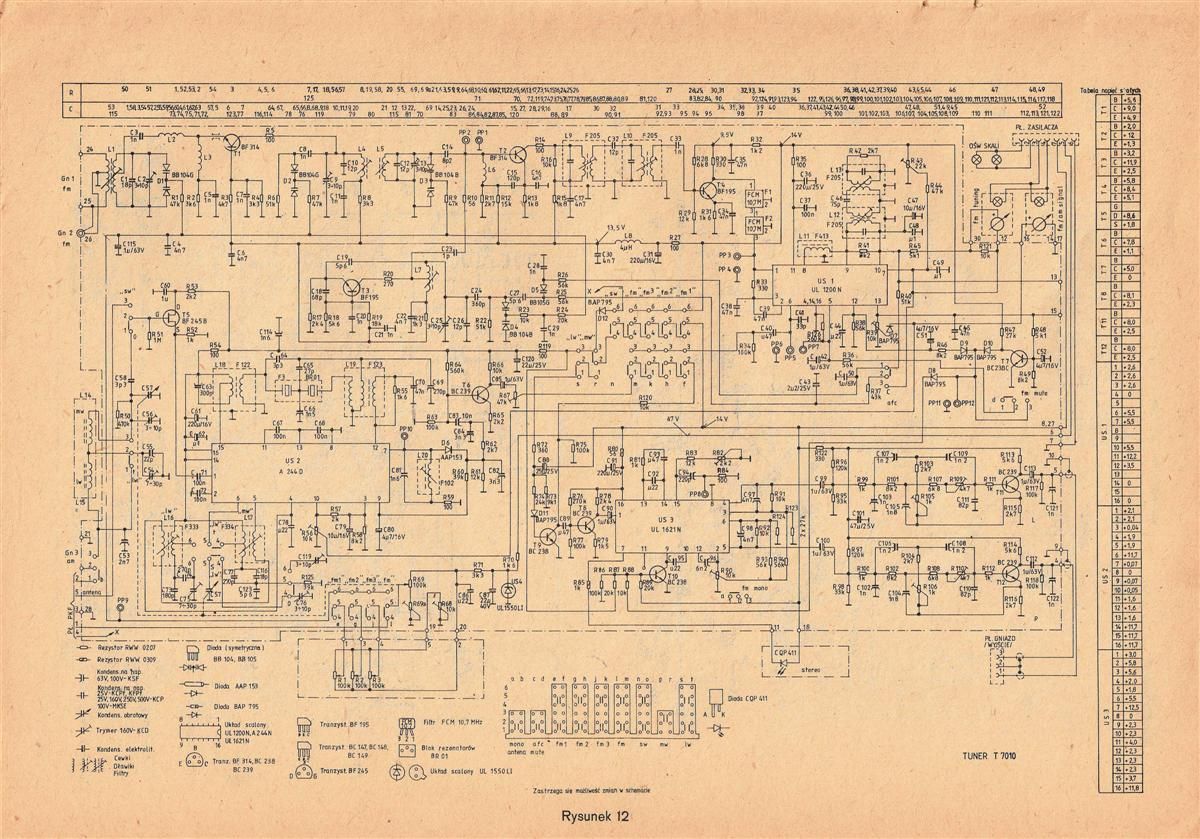

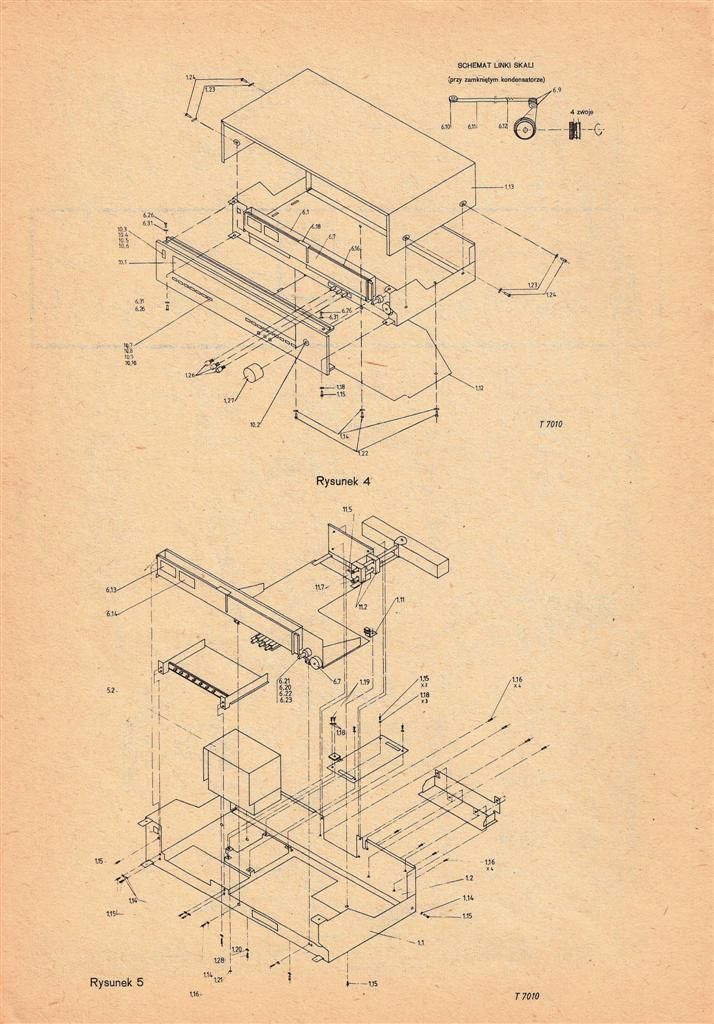

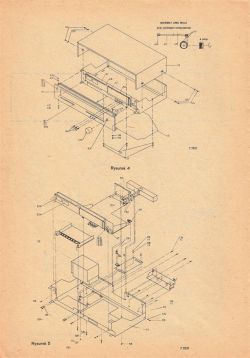

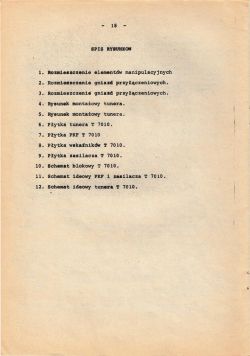

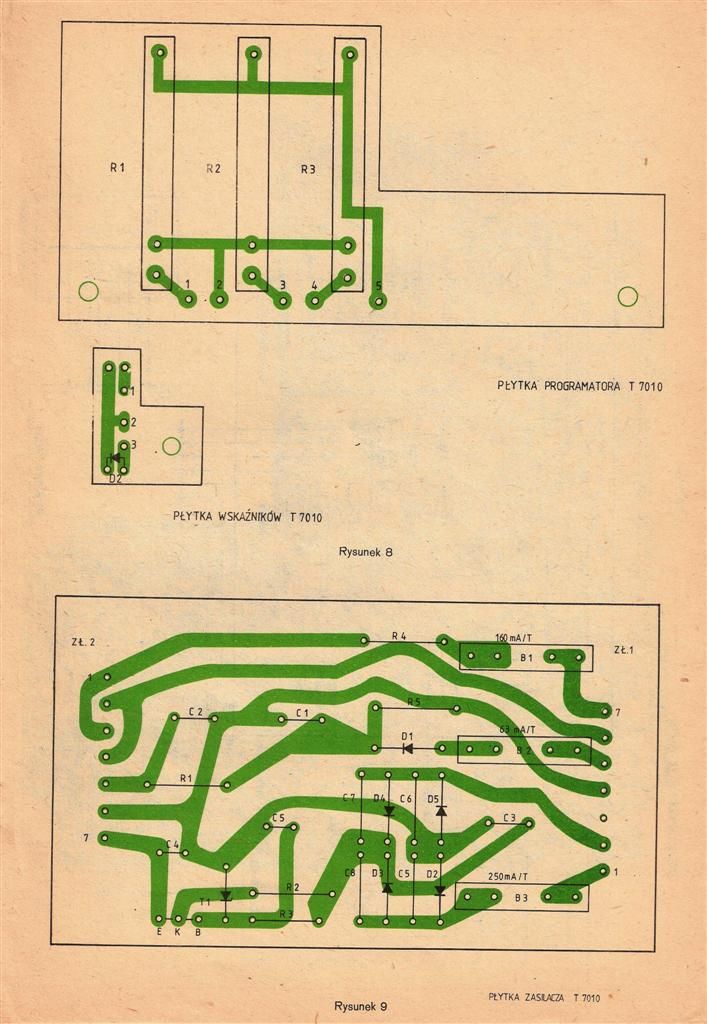

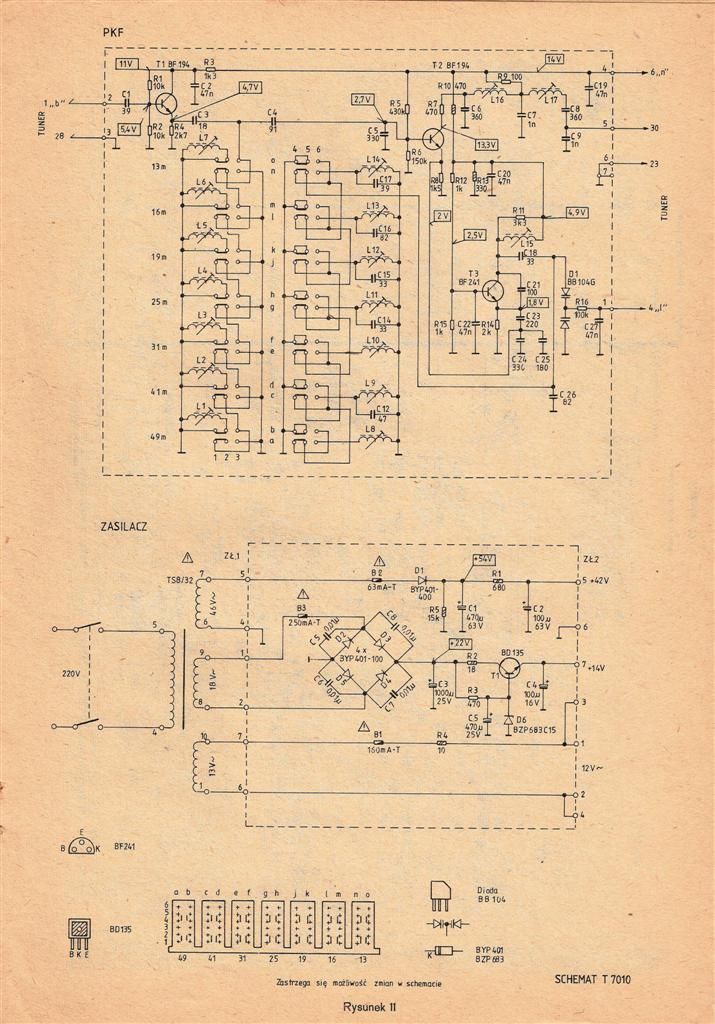

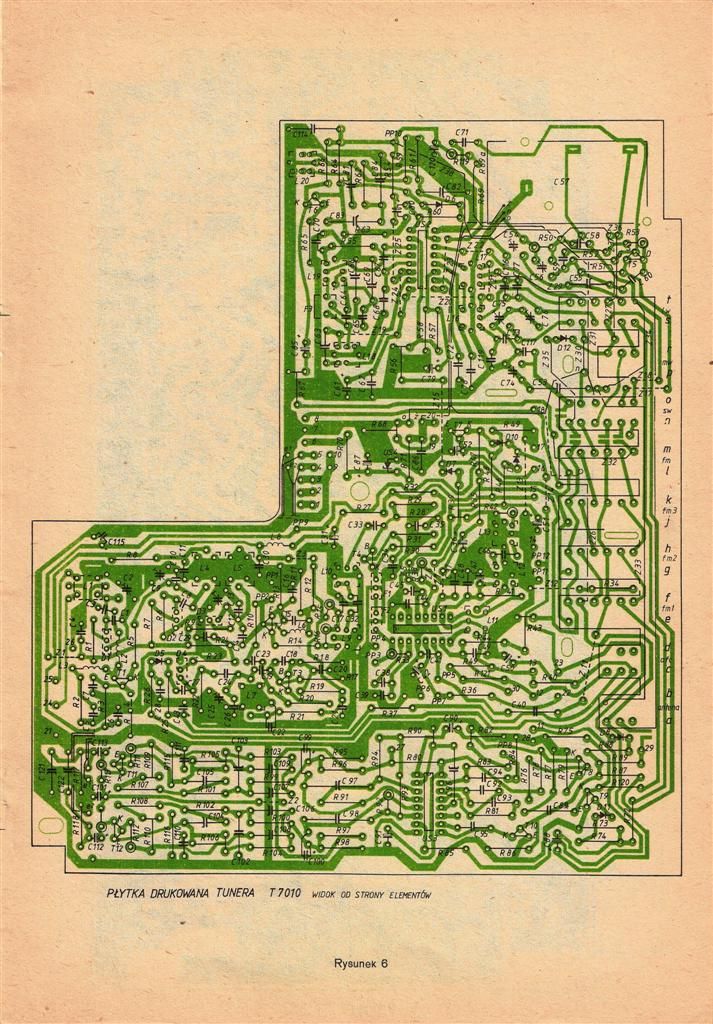

    Strona z dokumentacji zawierająca spis rysunków. Schemat tylnego panelu tunera ZRK T-7010 z opisem gniazd i anteny ferrytowej. Diagram konstrukcji tunera ZRK T-7010 Widok ścieżek drukowanych na płytce drukowanej tunera T7010. Schemat płytki drukowanej tunera T-7010 Schemat płytek drukowanych do tunera T-7010 Schemat blokowy tunera T-7010 Schemat elektryczny tunera ZRK T-7010. Schemat elektryczny tunera ZRK T-7010.

    Pełen pdf dostępny do pobrania:
    unitra_t_..10.pdf (5.79 MB)Musisz być zalogowany, aby pobrać ten załącznik.

    Podsumowanie
    7010-tki nie odpalałem i nie mam do niej osprzętu, więc sam jej działania nie ocenię, natomiast z chęcią zobaczę czy ktoś z czytających ma coś podobnego w swoich zbiorach? Zapraszam do podzielenia się zdjęciami swoich zestawów.
