Czy używacie płytek stykowych?

Przy projektach, 95%. Własnych kabli mam kilogram. Robione ze wstążki 32x 0,5mm2. Raz do roku, rozkręcam i dociskam blaszki.

TechEkspert napisał:

Czy korzystacie z płytek stykowych, w jakich zastosowaniach sprawdzają się stykówki?

Unikam jak się da, w domowym warsztacie nie chcę tego widzieć na oczy. Co innego w pracy - gdy trzeba na szybko sprawdzić np. reklamowany moduł.
Na pewno stykówka nie sprawdzi się przy podłączaniu HDD ATA do płytki uruchomieniowej z STM32 - wygodniej po prostu polutować kabelki do jakiegoś złącza (headera) - oczywiście, mówię z autopsji

Płytki stykowej używam od kilkunastu lat (za pierwszą dałem ok 40zł ) w zasadzie w każdym prototypie, dopiero potem rysuję płytkę w eagle. Płytek uniwersalnych w zasadzie nie używam. Płytki stykowe mają swoje minusy, ale plusy przeważają.

PPK napisał:

Przy projektach, 95%. Własnych kabli mam kilogram. Robione ze wstążki 32x 0,5mm2. Raz do roku, rozkręcam i dociskam blaszki.

W jaki sposób je rozkręcasz?

A ja kupiłem synowi dla "zabawy", ale sam też czasami wezmę

Często zdarza mi się wykorzystywać stykówkę.
Jednakże stosuję ją do testowania modułów dla większych projektów.
Całościowo i tak projektuję i wykonuję płytkę prototypową.
Efekt końcowy zlecam do wykonania.

Simon79 napisał:

Płytki stykowej używam od kilkunastu lat (za pierwszą dałem ok 40zł ) w zasadzie w każdym prototypie, dopiero potem rysuję płytkę w eagle. Płytek uniwersalnych w zasadzie nie używam. Płytki stykowe mają swoje minusy, ale plusy przeważają.

PPK napisał:

Przy projektach, 95%. Własnych kabli mam kilogram. Robione ze wstążki 32x 0,5mm2. Raz do roku, rozkręcam i dociskam blaszki.

W jaki sposób je rozkręcasz?

W dużym od spodu są śrubki.... A te mniejsze, klejone, rozkleiłem i dałem tekstolit mocowany na wkrętach 2,5mm.

Płytki stykowe używam przy wszystkich projektach. Można do nich dokupić prosty stabilizator 5.5 i 3.3 V nakładany na płytkę - duża wygoda. Raz kupiłem płytkę, na której testowałem moduł SIM800L i nie chciał mi działać. Moduł ten pobiera spory prąd i tu był problem - oporność styków była liczona w omach! Warto zatem sprawdzić opór, gdyż można mieć niespodzianki.

Wolę płytki uniwersalne które można kupić po złotówce.

Do tego zestaw kilku prostych narzędzi do testowania układów scalonych.

Bawię się elektroniką mocy(prądy po kilkaset mA minimum) częściej niż niskiej mocy więc płytka stykowa spłonęła by bardzo szybko.

Potrafię sobie jednak wyobrazić sytuacje w których oszczędziła by mi kłopotu.
Tj. układy sterujące elektroniką mocy. Wzmacniacze operacyjne,układy PWM itp.

Ja też nie znoszę tych płytek. Wole coś na szybko zrobić na płytce uniwersalnej polutować kynarem, a tam gdzie może płynąć większy prąd użyć srebrzanki. Nawet część gotowych układów które mają być tylko zrobione raz mam na uniwersalnych płytkach i działają bardzo długo i bezproblemowo. Obecnie płytki prototypowej używam wyłącznie przy lutowaniu goldpinów do przejściówek SMD/DIP

TechEkspert napisał:

w jakich zastosowaniach sprawdzają się stykówki?

Arduino i temu podobne płytki

Cytat:

w jakich zastosowaniach sprawdzają się stykówki?

Cytat:

Arduino i temu podobne płytki

Przydaj się też bardzo początkującym - nie mają lutownicy / nie potrafią jeszcze lutować a chcieliby już coś prostego poskładać.

Pozwolę się również dołączyć do tematu i w mojej opinii płytka stykowa to genialny wynalazek (albo nie... genialny to za dużo powiedziane, po prostu ktoś miał dobry pomysł. ), ale... we wszystkich płytkach które dotychczas stosowałem, podczas jakichś przypadkowych lub rutynowych pomiarów opór styków liczył czasem nawet kilkanaście (!) omów. Więc w moim odczuciu... jest to bez dwóch zdań bardzo praktyczny element względem np. uniwersalnej, ale nie dla układów wymagających sporej precyzji (czyt. cyfrówka).

To jest dobre co najwyżej jak ktoś sobie robi jakiś generator na NE555 albo już góra układ na uC z miganiem diod itp. itd. bo inne zastosowania to już trzeba brać uniwersalną pod uwagę. Chociaż przyznam z ręką na sercu, że od czasu do czasu stosuję w pracy stykówki, ale to raczej z chęci szybkiego testowania jakiegoś nowego modułu albo coś w tym stylu... Ostatecznie i tak wszystko ląduje na uniwersalnej, a potem na PCB.

Z drugiej strony - do nauki albo nawet pracy dla początkujących jak znalazł, bez wątpliwości.

Dodano po 3 [minuty]:

krzysssztof napisał:

Przydaj się też bardzo początkującym - nie mają lutownicy / nie potrafią jeszcze lutować a chcieliby już coś prostego poskładać.

Powiem szczerze, że w takiej sytuacji... moim zdaniem nie ma na co czekać, tylko po prostu brać lutownicę i ćwiczyć. Bo jak ktoś chce się zajmować elektroniką (nawet hobbystycznie) no to jest to chyba absolutna podstawa, od lutowania się nie ucieknie, przynajmniej ja mam takie zdanie. Czyt. mój pkt. wyżej - przy kilkunastu omach oporu stykówek niektóre układy mogą nie działać prawidłowo... albo nie działać wcale. I wtedy dopiero jest główkowanie "który to element nie działa"...

Stosuje jak mam na szybko do sprawdzenia coś małego. A przeważnie robi mi za punkt rozszycia napięć na małe moduły. Wykonując jakiś projekt poszczególne części składam na małych płytkach i testuje z osobna, a na koniec jak pracuje to razem. Później już tylko projekt na komputerze i do produkcji.

JasnyKris napisał:

Pozwolę się również dołączyć do tematu i w mojej opinii płytka stykowa to genialny wynalazek (albo nie... genialny to za dużo powiedziane, po prostu ktoś miał dobry pomysł. )

W pełni się zgadzam. Warto mieć i wiedzieć kiedy korzystać, a kiedy nie.

Proof-of-concept tj najbardziej pierwsza wersja prototypu na stykowce później protel i trawimy.

Kable robię sama z goldpinow i przewodu sterowniczego 0.12 mm kw.

Co do jakości stykowek - ta którą kupiłam w czasach technikum [jakieś 20 lat temu] działa, te nowsze co chwila wymieniam.

Alana, ta stara stykówka to ta z OKRĄGŁYMI otworami ???....

Raczej nie

Z okrągłymi otworami są najlepsze, tylko rzadko dostępne. Kiedyś miałem taką pożyczoną, nic nie przerywało, przewody dobrze siedziały, a też nie trzeba było ich siłowo wciskać.

Używam, ale pony zrobiłem z solidnie pozłacanych łączówek z starego komputera ODRA a przewody z rozprutych kabli z telefonów stacjonarnych (są b.miękkie). Kosztuje to trochę roboty ale złe przejścia się nie zdarzają.

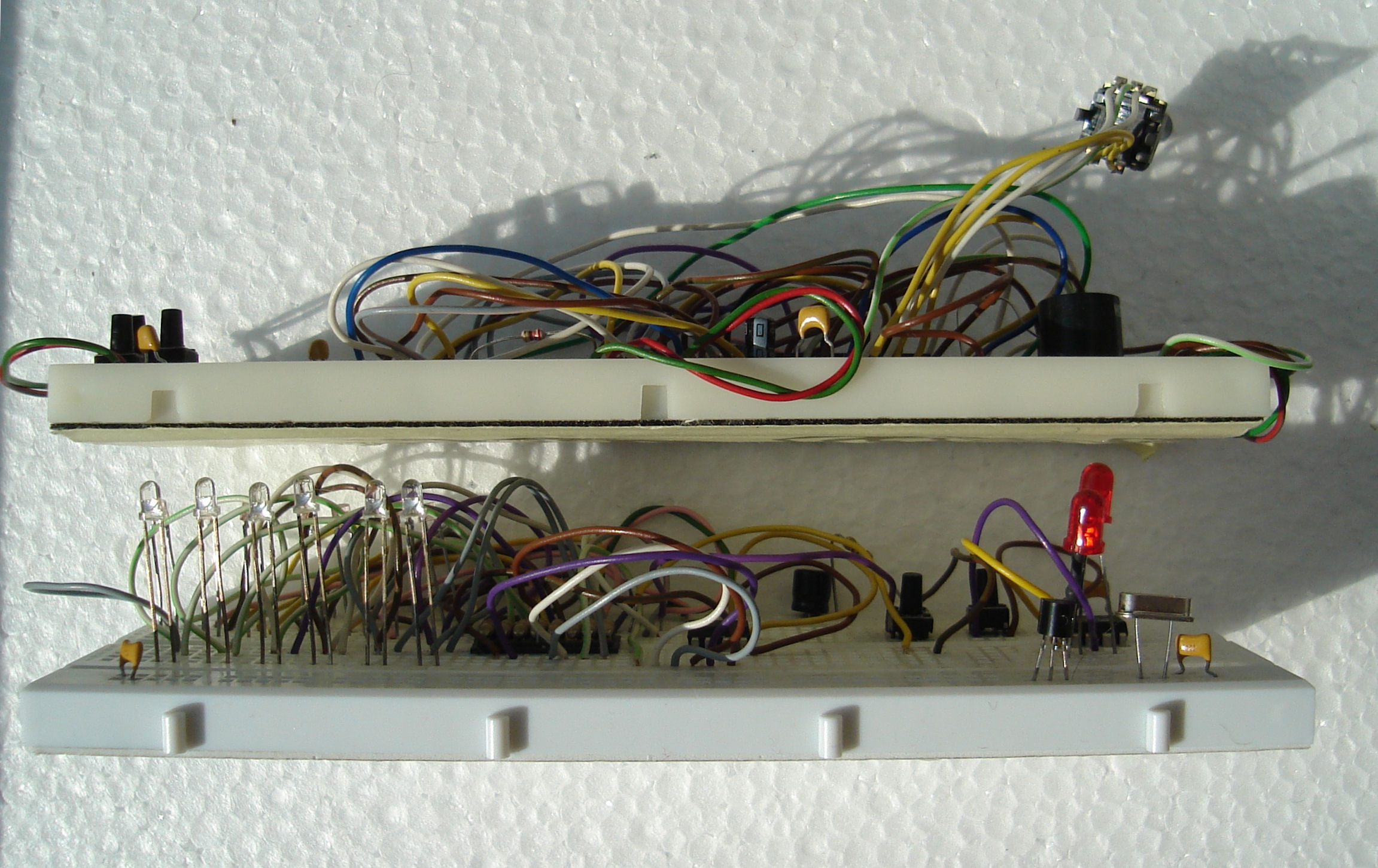

Na górze zdjęcia płytka starego typu, z otworami okrągłymi; posiadam ok 10szt.; działają ponad 10 lat. Używam samych pocynowanych na końcach przewodów. Były dość drogie.

Na dole nowa, współczesna - jest fatalnej jakości, otwory nie trzymają przewodów. Prawdopodobnie są z góry przystosowana do przewodów zakończonych szpilką. Są to wersje bez charakterystycznych pasków.

Zdarzyło mi się kilka razy użyć jednak generalnie nie znoszę tych płytek i związanej z nimi plątaniny kabelków - wolę już płytkę uniwersalną. Może jak chcę przetestować mały scalak z kilkoma nóżkami to jeszcze ale jak mam użyć więcej nić 5 elementów to biorę uniwersalną i lutuję.

katakrowa napisał:

Zdarzyło mi się kilka razy użyć jednak generalnie nie znoszę tych płytek i związanej z nimi plątaniny kabelków - wolę już płytkę uniwersalną. Może jak chcę przetestować mały scalak z kilkoma nóżkami to jeszcze ale jak mam użyć więcej nić 5 elementów to biorę uniwersalną i lutuję.

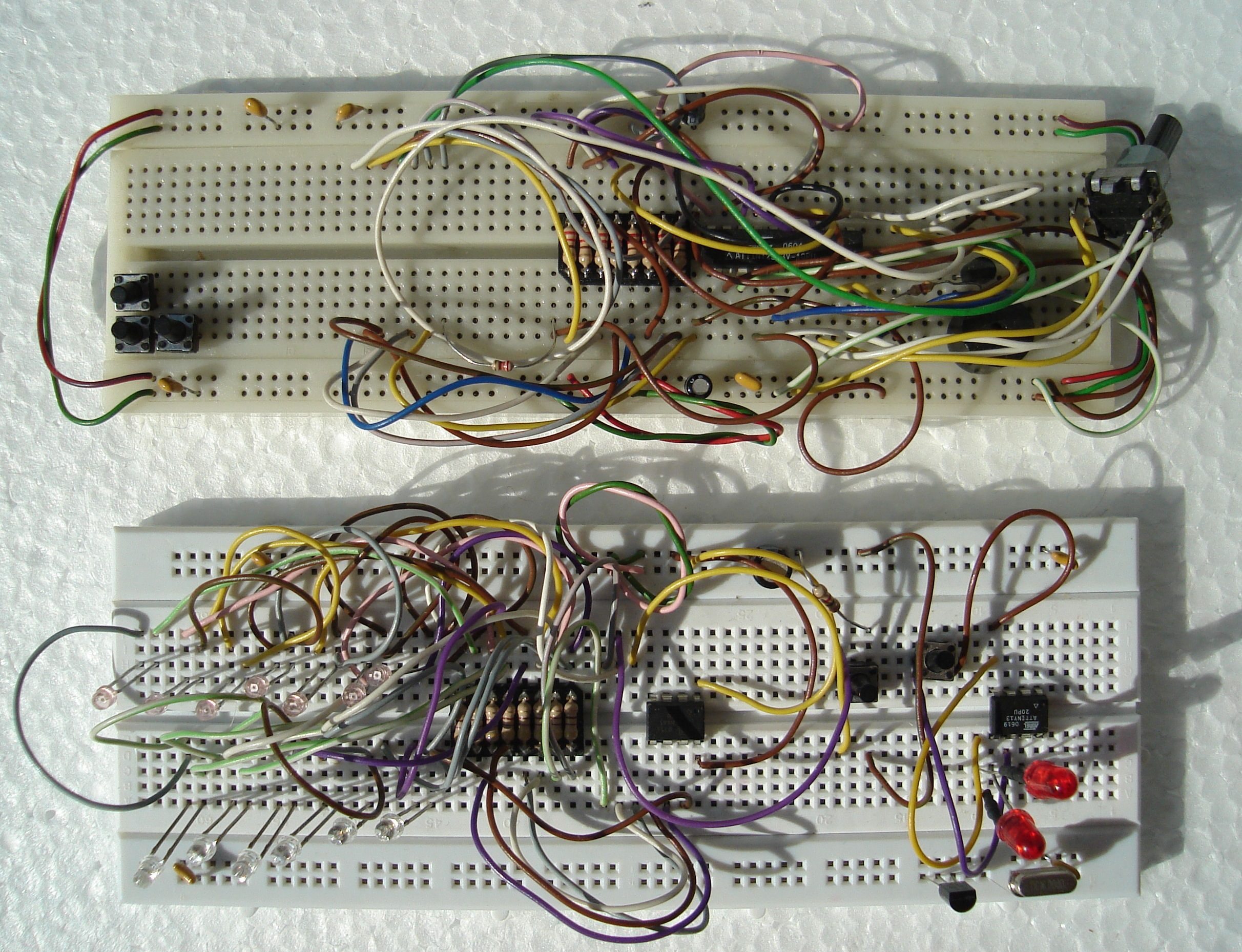

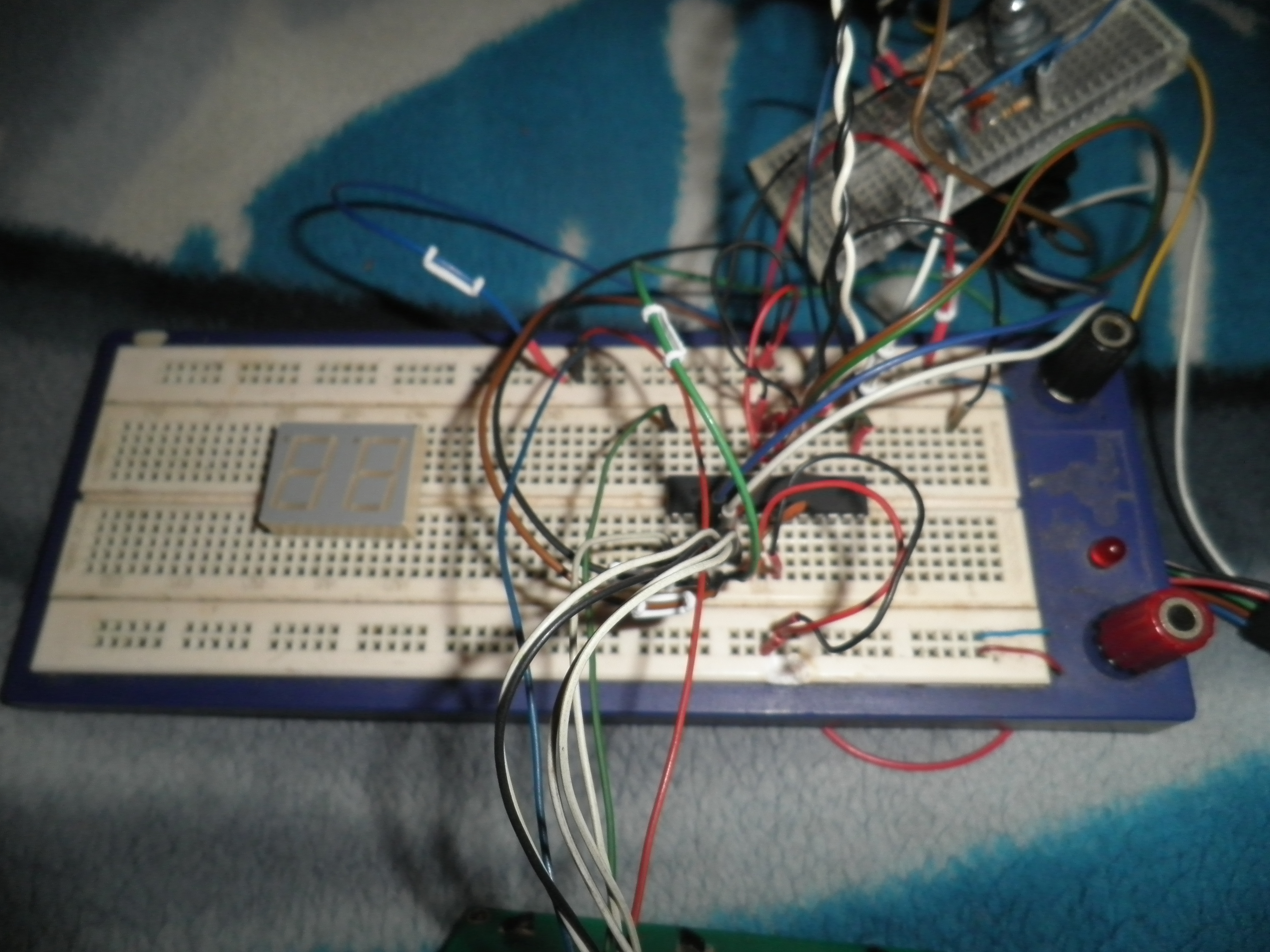

Bo generalnie to co powyżej to przykład jak tych płytek nie używać
Kabelki odstraszają i zniechęcają. Coś co można sprawdzić na szybko bez lutowania do tego płytka jest ok.
Do tych płytek są lepsze "kabelki" sztywne, krótkie, powyginane na różną długość i plątaniny nie ma.
http://mikrokontrolery.blogspot.com/2011/04/plytka-stykowa-zasady.html

No ja właśnie takich przewodów używam. Dawno temu, udało mi się kupić w Bomisie na ul. Promenady w W-wie (już nie istnieje) klasyczną wstążkę ale z drutów 0,1mm. Kupiłem całe "kółko" czyli 25m. Służą mi do dzisiaj. Świetne do cyfry gdzie jest 4 czy 8 sygnałów, do wyświetlaczy, etc.
