Bang & Olufsen ICEPower 1000ASP - spalony od niewłaściwego zasilania

Question

Dostałem wzmacniacz Bang & Olufsen ICE Power 1000ASP. Niestety poprzedni właściciel podłączył go pod 230V nie przestawiając przełącznika 110V. Wzmacniacz ma przetwornicę impulsową dość dużej mocy. Nie znalazłem niestety żadnego schematu. Ale pytanie brzmi, co najpierw sprawdzić co powinno...

eldomek · Answer

Ciekawy ten przełącznik 110-230V. Zazwyczaj przetwornice pracują bez przełączania od 90V do 240V. Zacznij od pomiaru diod po wtórnej stronie oczywiście jeśli nie masz ewidentnie spalonych elementów po stronie pierwotnej.

CodeBoy · Answer

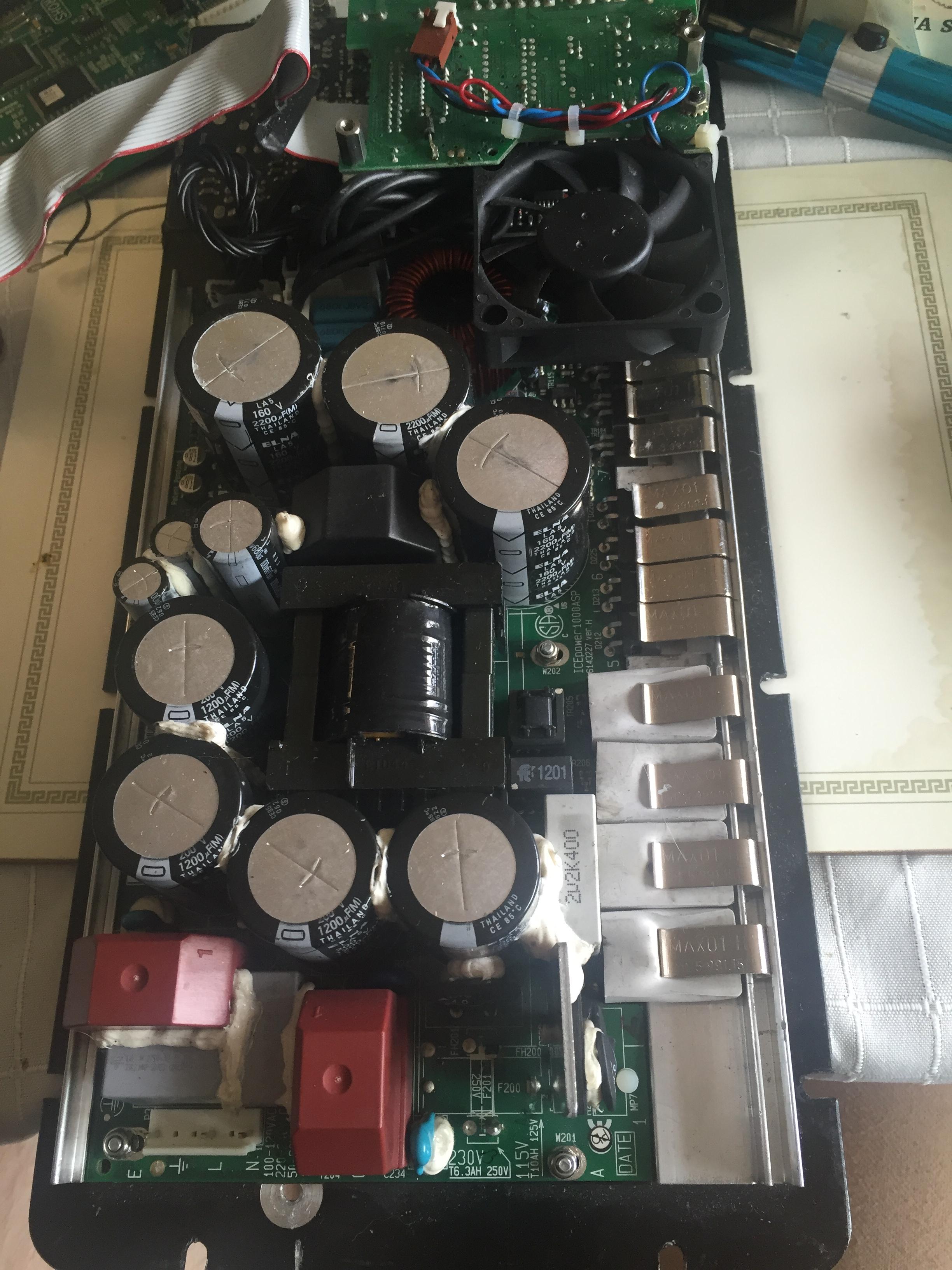

Sam się zdziwiłem, bo wiem że impulsówki nie mają problemu z zakresem napięć, ale może bardziej chodzi o częstotliwość ? bo w USA jest 60Hz. Załączam zdjęcie.

alekt77 · Answer

Przejrzyj poniższy dokument, może nasuną się jakieś wnioski.

CodeBoy · Answer

Dzięki mam ten dokument, właśnie zobaczyłem, coś przestrasznego. Zdjęcia, dużo w życiu widziałem, ale żeby wyparowały tranzystory

Bez schematu będzie ciężko, bo układ SMD na druku też stopiony.

Strumien swiadomosci swia · Answer

Wiesz ja widzę kondensatory 200V co sugeruje całkowity brak możliwości zasilania 230V.

Dodano po 4 [minuty]:

Jak nie masz dużego doświadczenia z przetwornicami i parę mierników to będzie trudno.

Krzysztof Kamienski · Answer

Nieprawda, Kolega pisał o przełączniku napięć sieciowych.To się robi tak - jest przełącznik napięć, i przy 110VAC pracuje to jako podwajacz Villarda (dwa kondensatory, dwie diody) a przy 220VAC, kondensatory pracują szeregowo + dwie diody więcej, czyli Greatz.

CodeBoy · Answer

Polecam pierwsze zdjęcie i dokumentacje link, jest jak najbardziej na 230V, po prostu jełopa przestawiła, nikt nie wie czy to nie zrobiono celowo, bo sprzęt ten kosztuje bardzo duża kasę.

Strumien swiadomosci swia · Answer

No to pozostaje czyścić płytkę z napylonej miedzi i powoli uruchamiać .

CodeBoy · Answer

Niby tak, ale skąd wziąć nazwy części ?

Strumien swiadomosci swia · Answer

Kolego z reguły zasilacze tej mocy są symetryczne , przeciwsobne. Jak jeden element mocy ocalał to masz bazę do szukania.

CodeBoy · Answer

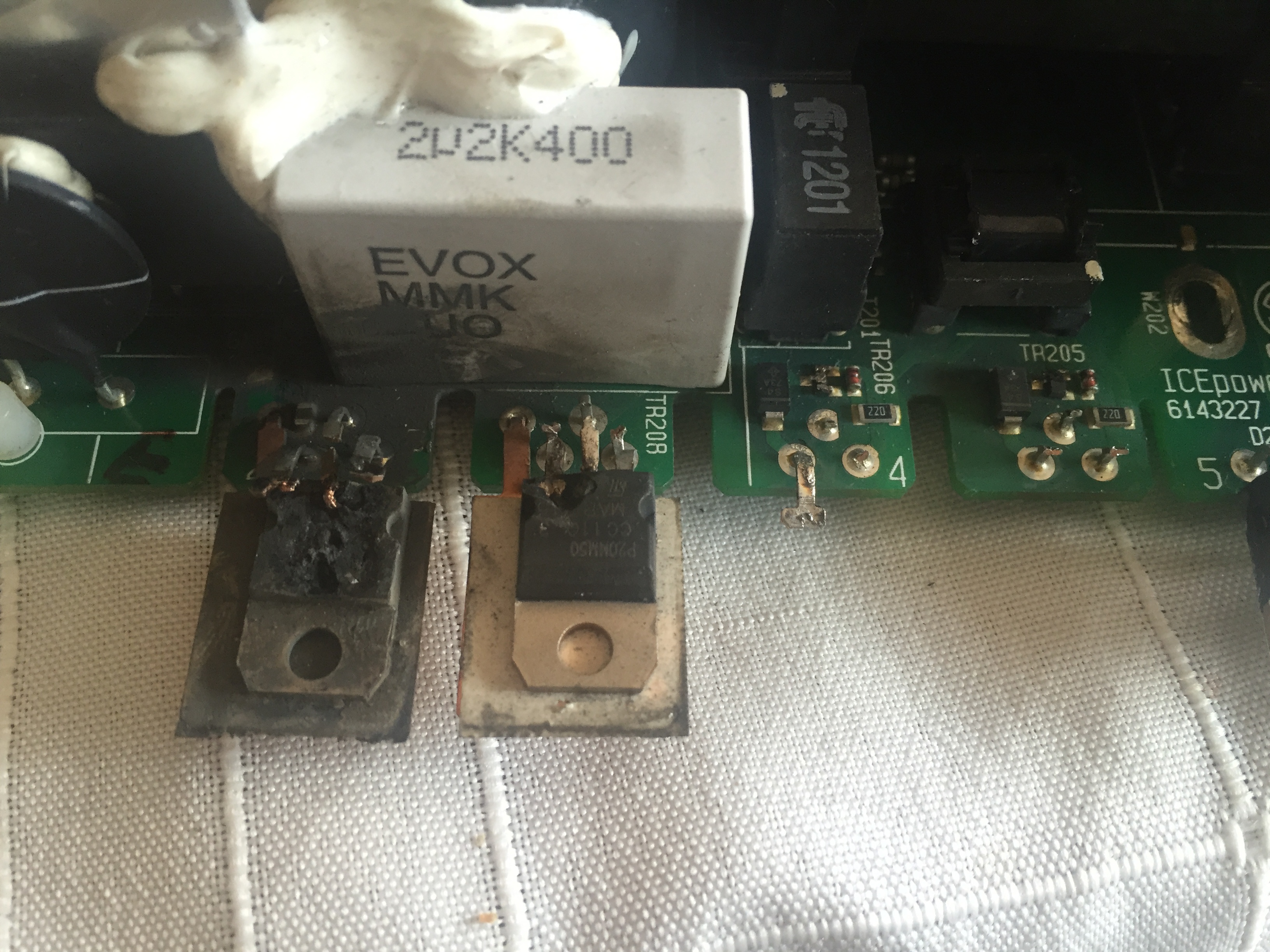

Wszystkie 4 poszły z dymem z jednego odczytałem P20MM50, firma ST, ale nic mi to nie mówi. Takie mogły być 2 sztuki, ale 2 obok co są same nóżki w druku to wyglądają tak jak ten po lewej stronie. Gorzej że od strony smd jest jakiś układ 6 nóżkowy i też spalony na węgiel.

398216 Usunięty · Answer

Jest wielce prawdopodobne, ze z powodu zbyt dużego napięcia poszła większość (jak nie wszystkie) elementy elektroniczne. Z zamieszczonych zdjęć widać, że był niezły pogrom.
A ze względu na powyższe i brak schematu... może się okazać, ze zabawa na długie zimowe wieczory - zamiast puzli.

Strumien swiadomosci swia · Answer

Kolego tak się właśnie naprawia , skoro ci został 1 to patrzysz po topologii co to jest to pozostałe. Odczytujesz nazwy drajwerów i tak dalej układasz puzle.

alekt77 · Answer

Zobacz jeszcze na tym forum: niestety po niemiecku, którego nie znam. I jeszcze tu:

Strumien swiadomosci swia · Answer

Poproś kogoś aby sciągnął gumki z tranzystorów i cyknął ich foto i foto płytki od dołu.

CodeBoy · Answer

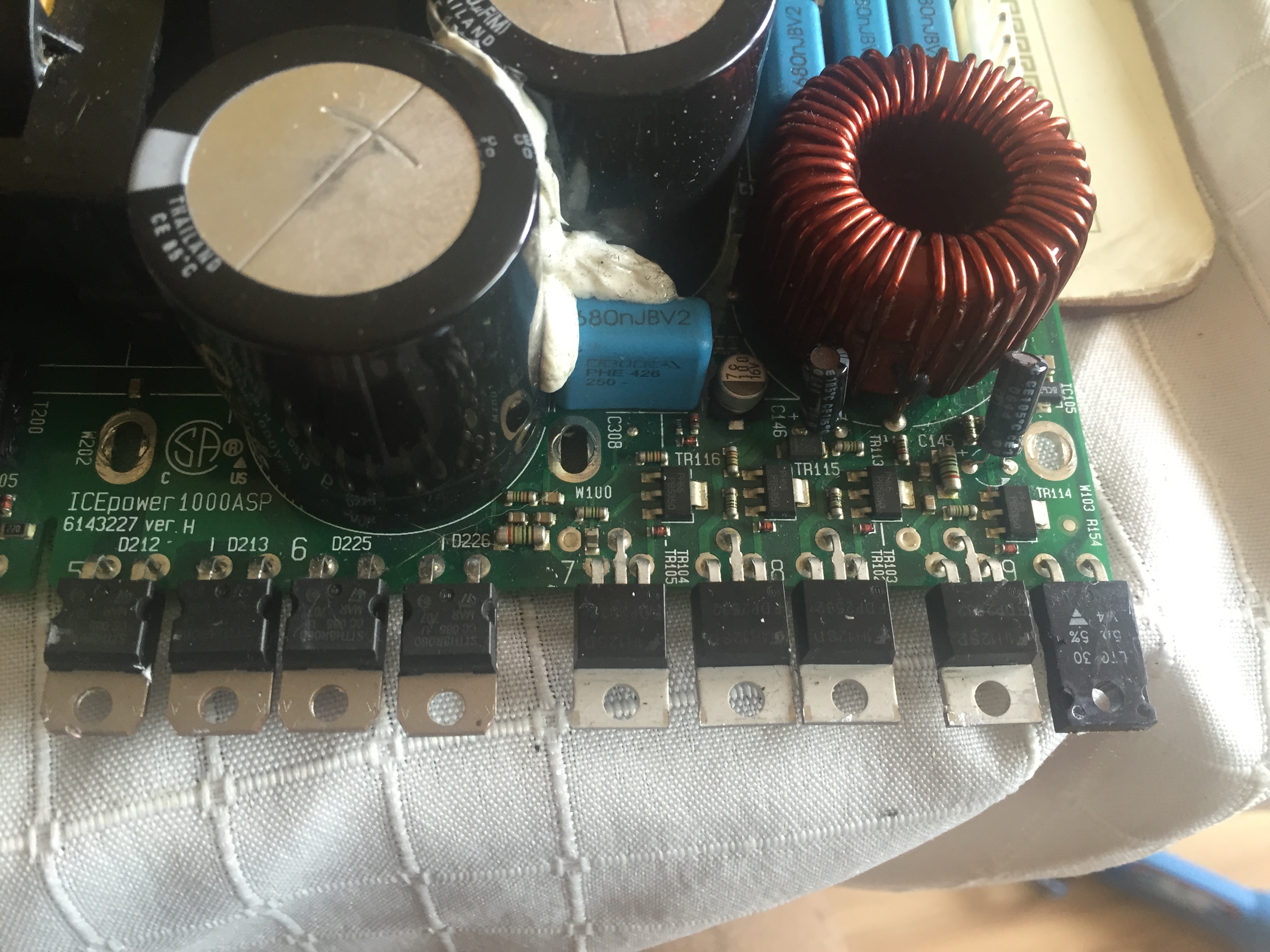

Zamieszczam zdjęcie tego co przeżyło

Strumien swiadomosci swia · Answer

Z tego co widzę to jest prostownik zasilacza i wzmacniacz w klasie D.

Teraz zajmijmy się zasilaczem.
Daj foto dokładne płytki od góry i od dołu ale całej a nie kawałki i dokładne.
Po drugie jaki scalak napędza przetwornicę.

CodeBoy · Answer

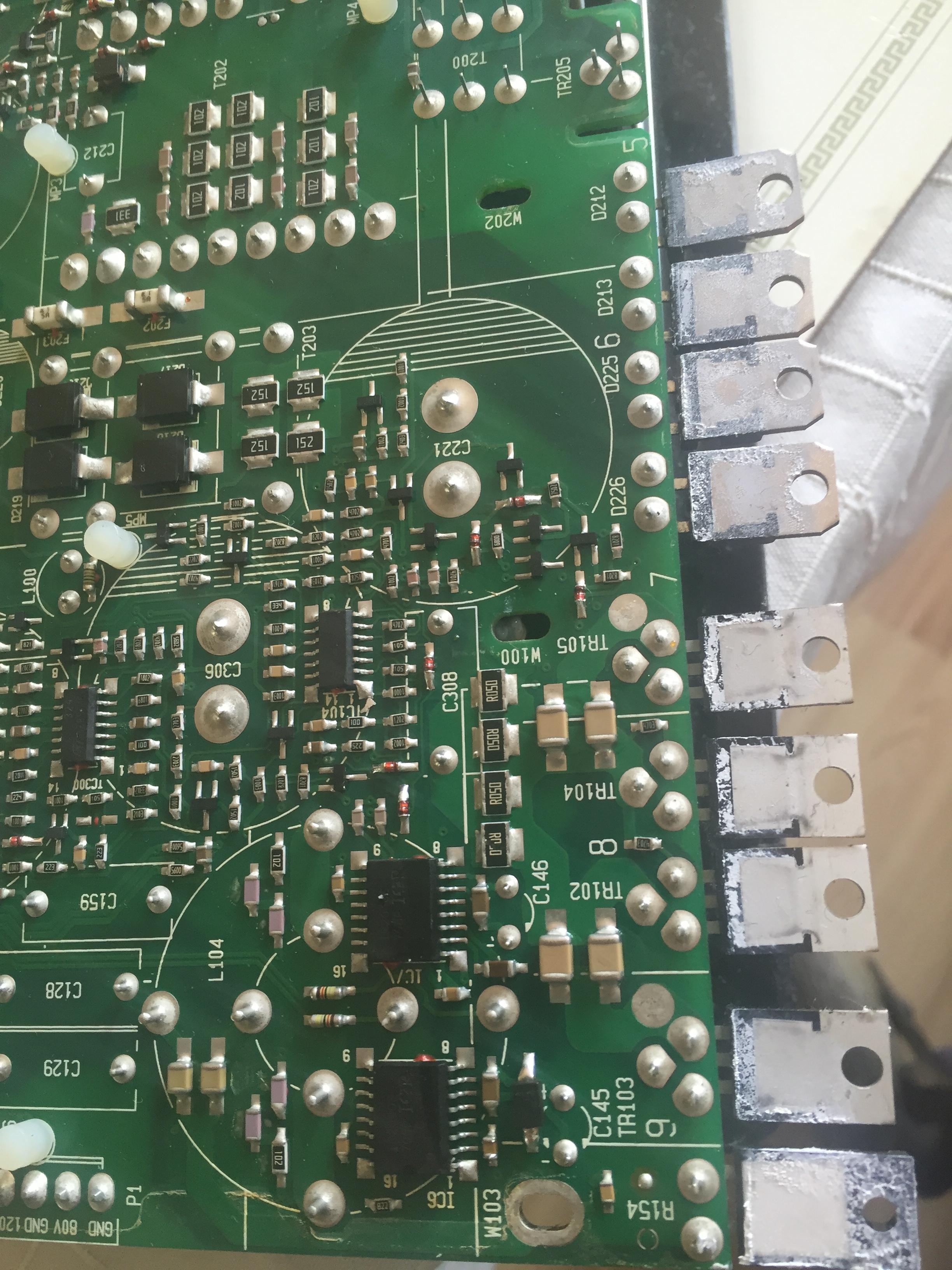

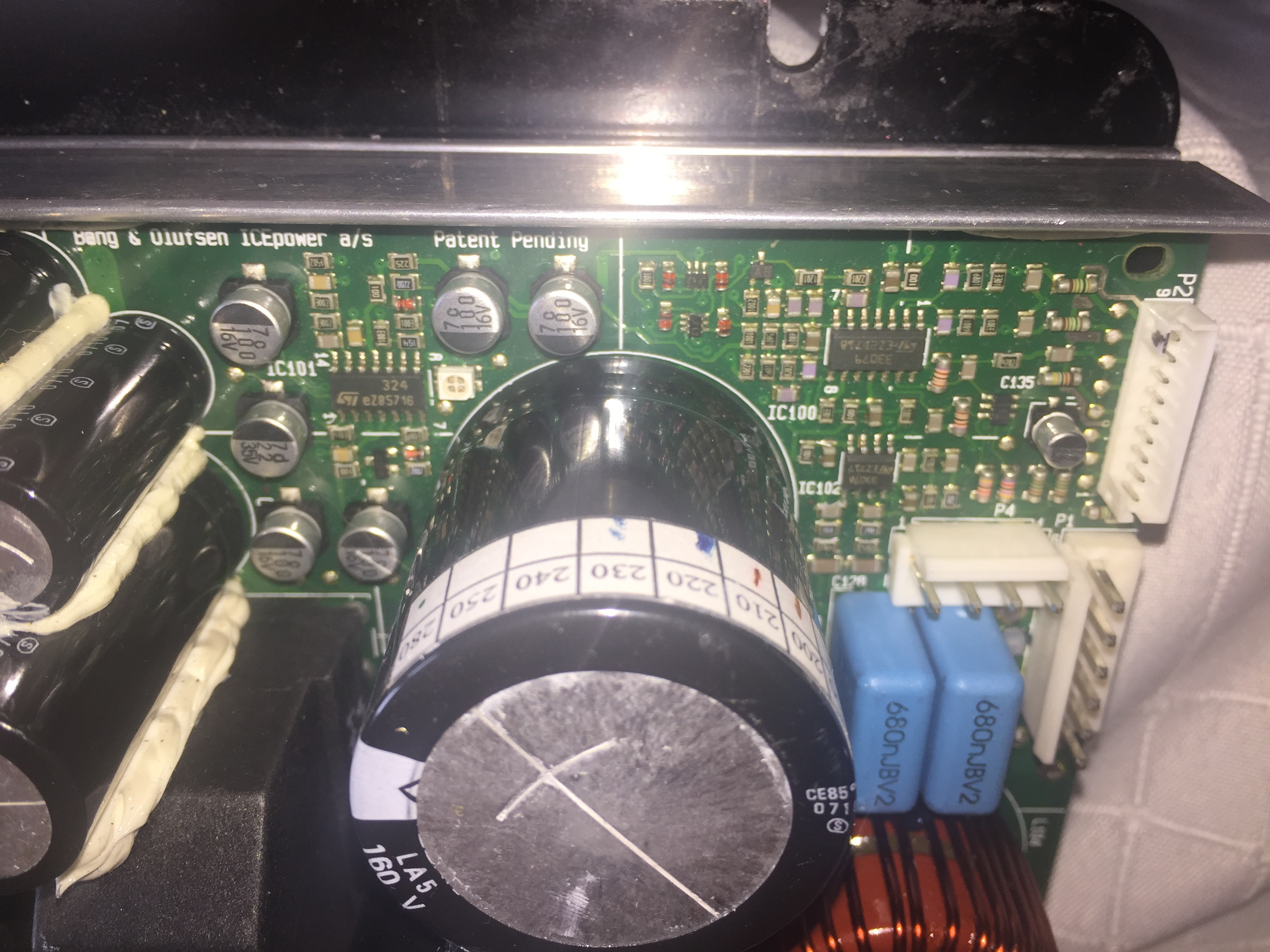

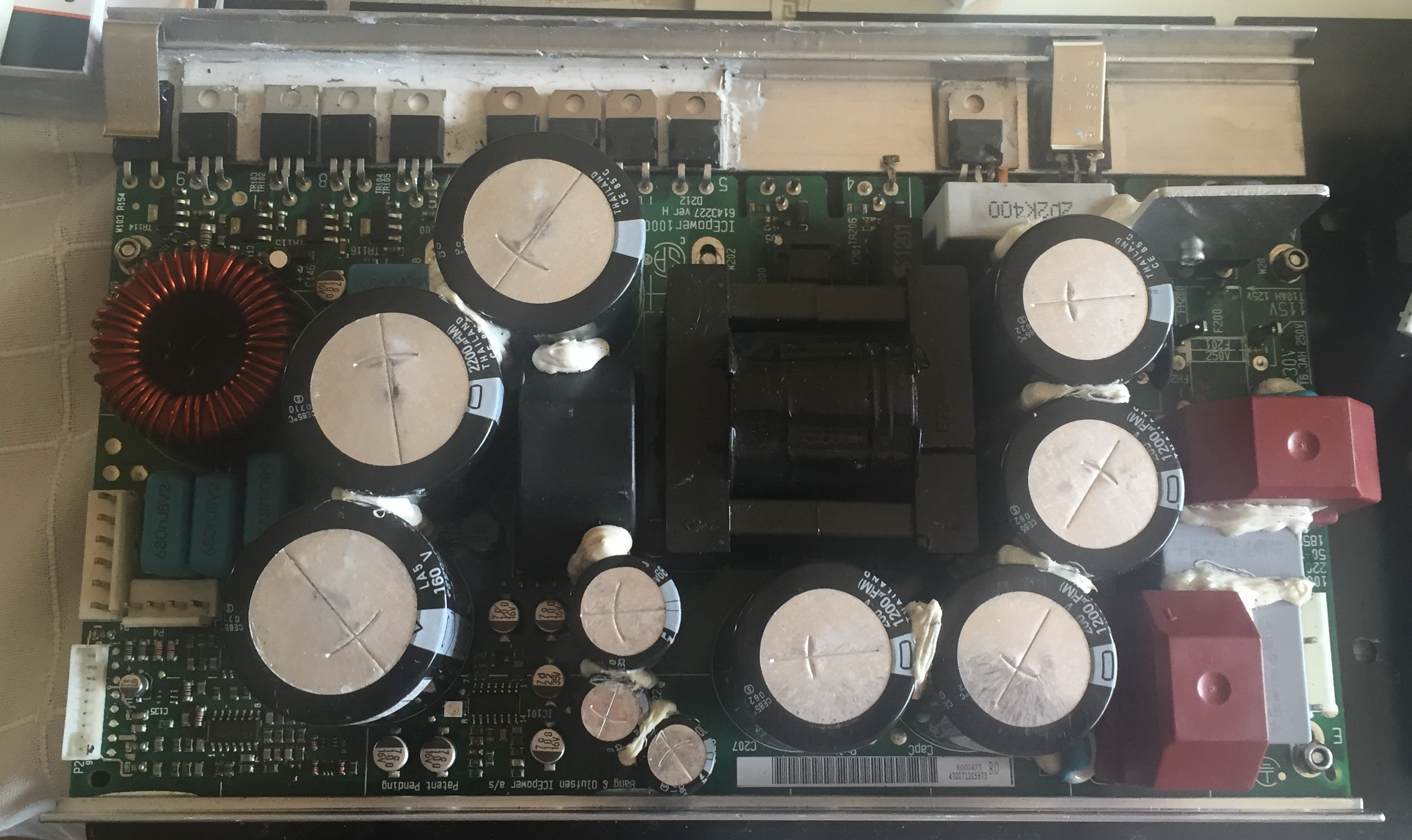

Proszę bardzo, jak będziesz potrzebował jeszcze coś dokładniej to proszę daj znać.

alekt77 · Answer

Kolego, sprawdź w pierwszej kolejności czy jet to płytka 2warstwowa czy ma więcej warstw. Obstawiam to drugie. W takim przypadku jeśli będzie spalone chociaż jedno przejście międzywarstwowe do warstwy wewnętrznej to bez schematu raczej nie dasz rady. Na trzecim zdjęciu które zamieściłeś oprócz spalonego układu widzę jeszcze dwa elementy które są uszkodzone.

Strumien swiadomosci swia · Answer

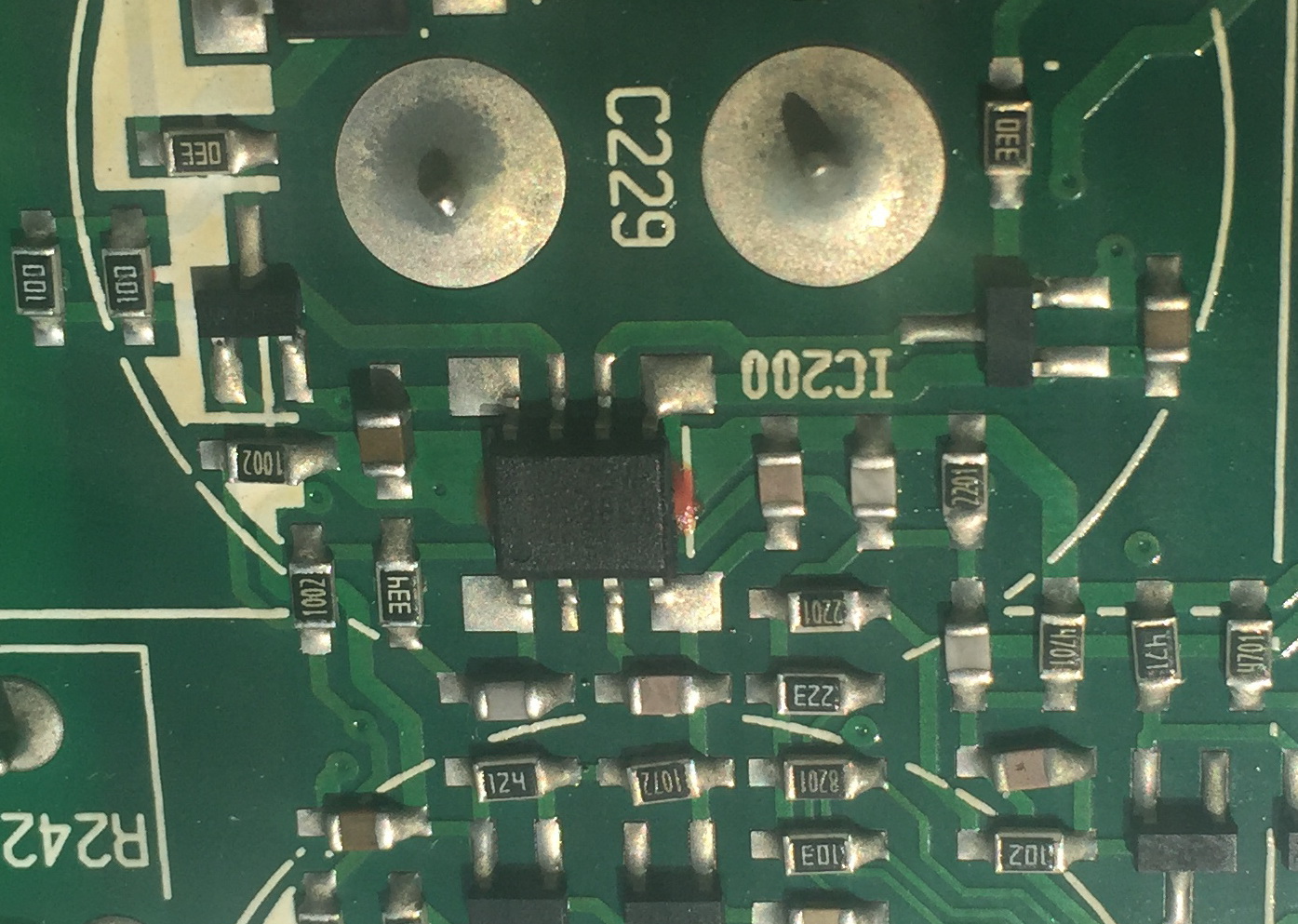

Co to jest IC 200. Daj foto na tranzystory spalone , bo od spodu sa oznaczone niby 2 transformatory a od góry nie widać bo kondensatory zasłaniają. Mam nadzieje że to nie ma PFC.

CodeBoy · Answer

Max co udało mi się wyciągnąć, dałem to nawet pod pełne słońce, mi się wydaje ze mogą być tam cyfry 3 i 8

Strumien swiadomosci swia · Answer

Ok ja tak to widzę, skoro Ty w realu nie możesz odczytać oznaczeń to ja ci nie pomogę. Najprawdopodobniej tranz mocy to 20A 500V jakieś tam mosfety, ale widzę że i drajwery upalone i tranzystory sterujące . I ta druga para tranzystorów zasilająca nie wiadomo co, bo na Twoich zdjęciach te 2 malutkie transformatory jak byś nie robił zdjęć pozostają w cieniu. Pa.

eldomek · Answer

Kiedyś miałem podobny problem ze sprzętem Yamaha. Zadzwoniłem do serwisu, poprosiłem fachowca od tego modelu i dogadaliśmy się. Dostałem interesujący fragment schematu. Spróbuj tak bo w internecie nie znajdziesz.

Strumien swiadomosci swia · Answer

Boję się że wymiana elementów to najmniejszy problem. I ze opłacalność tej naprawy też jest pod znakiem ?

CodeBoy · Answer

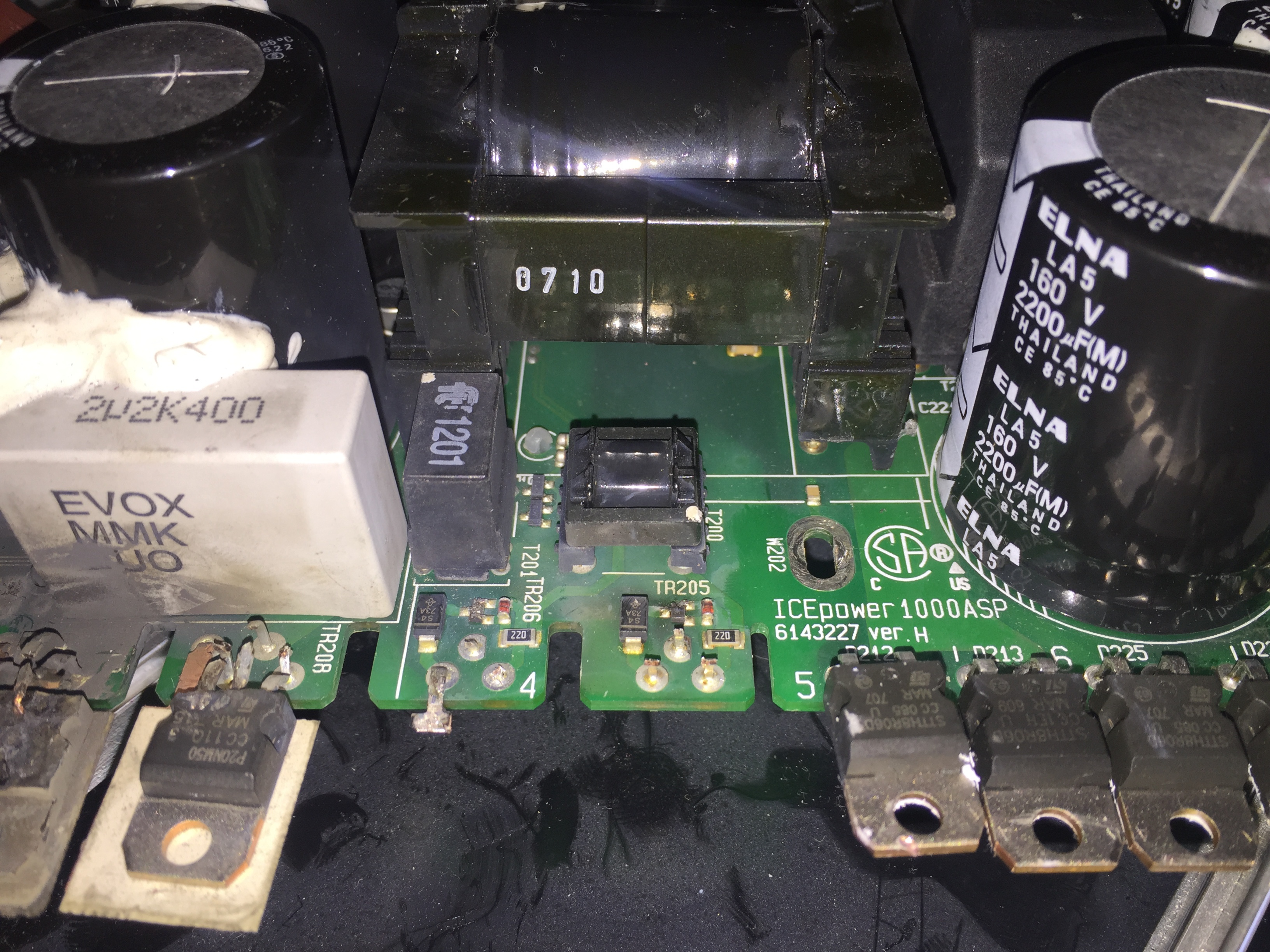

Na tym powinno być lepiej widać trafo. Co do schematu to napisałem do producenta, nie wiem czy prześlą bo nie wiem na ile to patent B&O i mogą nie chcieć. Co do kosztów, to jest to bardziej na zasadzie zabawy. Oczywiście przy poziomie zakupu nowego nie będę nawet próbował, na eBayu znalazłem takie moduły za ok $700. Ale to jest kawałek większego urządzenia dużo droższego.
