Test Cat S61 - zdjęcia termowizyjne oporników i grotu lutownicy

Witam . Nabyłem takie cudo i testuję. Może zostawię może nie. Na razie parę zdjęć z Flira. Przedstawiaja dwa oporniki 10 i 22 omy podłaczone pod 2,5V grot lutownicy o temperaturze 350 stopni oraz zwój drutu odpowiedni pod pradem 5A i 1,5 A

Ten model jest uzywany w serwisach gsm ,do podgladu który układ bga się przegrzewa- kulki na zwarciu.
Znajomy próbował to użyć do wykrycia kominów termicznych u siebie na budowie,ale mówił że przy takich odległosciach - to niebardzo.

ghrki napisał:

Ten model jest uzywany w serwisach gsm ,do podgladu który układ bga się przegrzewa- kulki na zwarciu.

Dosłownie parsknąłem śmiechem Jeszcze do serwisowania laptopów podejdzie choć trzeba się czasami mocno namęczyć ale w GSM to totalna porażka przez ogromne zagęszczenie elementów na 1cm/kw

ghrki napisał:

Znajomy próbował to użyć do wykrycia kominów termicznych u siebie na budowie,ale mówił że przy takich odległościach - to niebardzo.

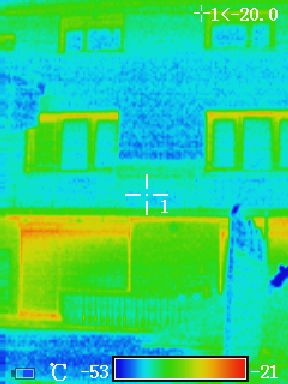

Raczej mostków termicznych. Parę lat temu zamawiałem gościa z kamera aby mi obfotografował dom. Zdjęcia mam do tej pory ale zgubiłem kartkę na której było opisane na której opisałem gdzie które zdjęcie było robione. I teraz użytecznośc tych zdjęć dużo mniejsza. Mając taką kamerkę na własność można to zrobić na spokojnie i lepiej opisać .Inna sprawa rozdzielczość tamtej kamery bez porównania lepsza.

Nie zamierzam tego używać do serwisowania GSM ani nawet laptopów a głównie TV. Parę lat temu miałem zabawną sytuację. Zwarcie na 5V w DMM 8000. Podpiąłem zasilacz laboratoryjny ustawiony na 5V i zwiększałem prąd. Jednocześnie palcem macałem co się grzeje. I w pewnym momencie wypsnęło mi się pewne słowo jak jednemu Elektrycerzowi u Lema w Bajkach Robotów zanim uległ anihilacji. Tyle, że nie wspak. Palcem odlutowałem dość spory kondensator SMD. I właśnie takie kondensatory lubią dostawać zwarcia i taką nawet niezbyt wysokich lotów kamerką można je namierzyć nie poparzywszy sobie palca

Mozna tez inaczej.

Podlac delikatnie izopropanolem patrzec gdzie wysycha.
Alternatywnie:
Zmrazacz lub inne powietrze w puszcze.

Znam nie mniej jednak nawet taka kamerka termowizyjna zdecydowanie lepsza. Do tej pory nie używałem smarkfona. Pomyślałem mieć przy okazji i taki gadżet.

willyvmm napisał:

Podlac delikatnie izopropanolem patrzec gdzie wysycha.
Alternatywnie:
Zmrazacz lub inne powietrze w puszcze.

Poniekąd w związku z tym wątkiem coś podziałałem chwilę temu

Termowizja vs. IPA i sprężone powietrze

Był dzisiaj znajomy bo zgadaliśmy się, że też ma Cat-a. I na jego Flirze obraz jakby wyraźniejszy. A niby starszy model miał kamerkę mniejszej rozdzielczości...

Dodano po 17 [minuty]:

Mała korekta. Po przeczytaniu ostatniej wiadomości równoległego wątku przełączyłem na tryb innej temperatury i obraz jest wyraźniejszy.

Czy ktoś ma taki telefon i byłby w stanie podzielić się doświadczeniami?

Z Cata się wyleczyłem . Za pół ceny Cat-a wziąłem Hammera Blade Pro 2. Telefon już nie jest taką cegłą i jako Smartfon ma sporo lepsze parametry. Tyle, że bez termowizji. Ale rozważam FP3AC doczepianą po USB-C. Już zupełnie bez pośpiechu zważywszy na możliwość zastosowania IPA w tych celach. Czy miał ktoś do czynienia z tą kamerką? Bo na elektrodzie nie znalazłem żadnych informacji.

W międzyczasie nabyłem Flir One pro. Były pewne problemy bo dostałem z wadliwym akumulatorem. Nie ładował ... Zapewne długo leżała w magazynie i Lipol rozładował się poniżej progu... Ale wymieniono i druga O.k. Kolejny problem to nietypowe złącze USB-C w moim telefonie mianowicie "utopione" czyli głębsze.... Podobno w celu wodoodporności. Mogłem nieco zestrugać złącze kamerki ale niestety wiązało by to się z utrata gwarancji. Nabyłem przedłużacz USB-C ale dalej problem. Dopiero drugi innej firmy ( krótszy) zadziałał. Ciekawostka jest taka, że ten poprzedni też pracuje kaskadowo połączony z tym drugim ale pod warunkiem , że jest podpięty do kamery. Na odwrót już nie. Zatem ma problem z wtykiem męskim, który łączy z telefonem.. Sprawdzałem na dwóch smarkfonach zatem w zasadzie pewne. Ale jakimś cudem łączy z żeńskim złączem drugiego kabla. No cóż wtyk wtykowi nie równy... zależy w co się wtyka . Tak czy owak tym sposobem mam dłuższy przedłużacz i to na plus.
Pozostaje mi przysposobić uchwyt na kamerę ( bo statyw już mam ). Bo do tej pory pomiary robiłem z ręki. A sprzęt ma trochę mozliwości...


Dodano po 30 [minuty]:

Krótko mówiąc widać jak się grzeje...

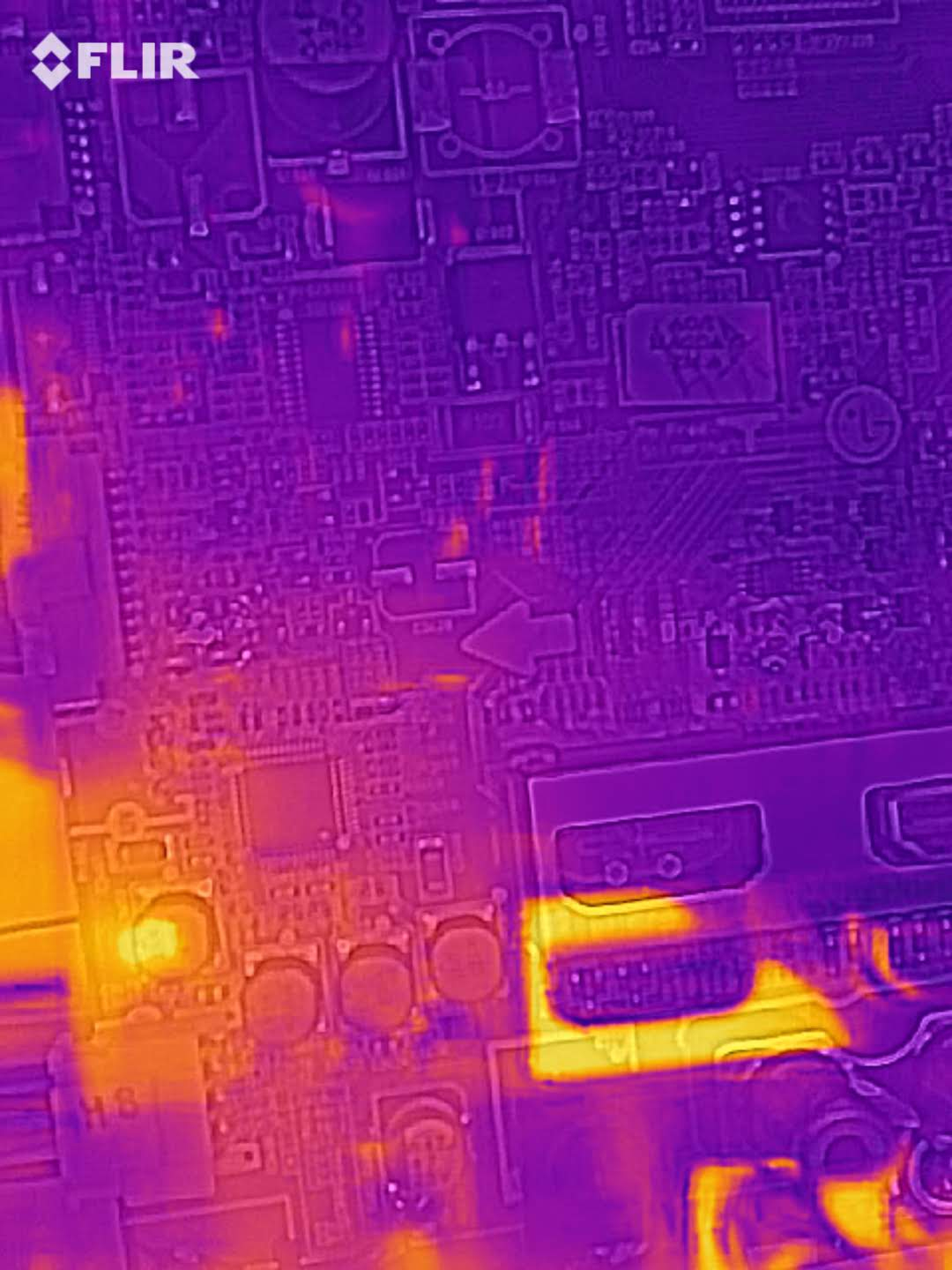

trafiła się robótka Sony BDV E-E4100 Push Power protector i Flir się przydaje.

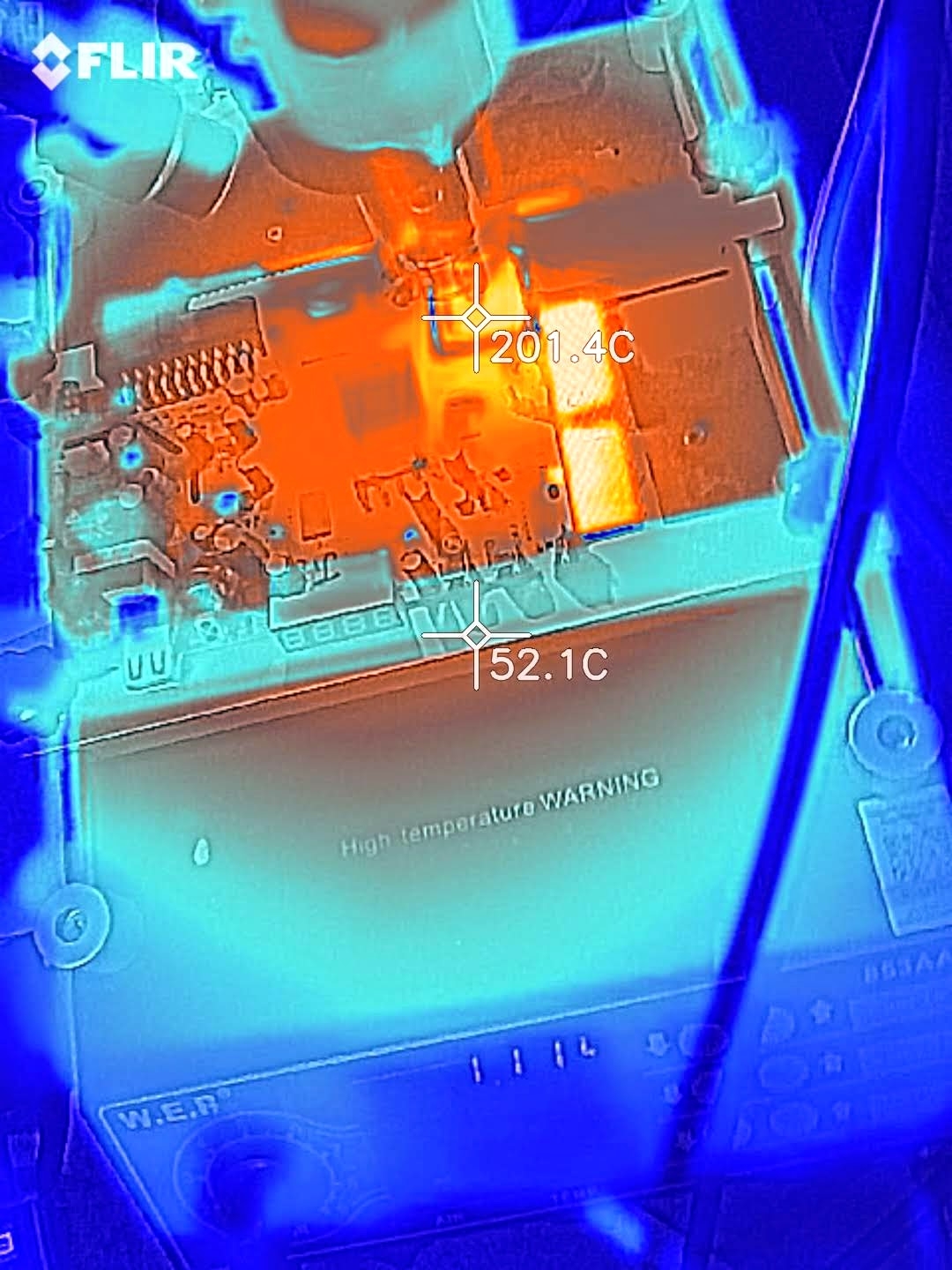

Co prawda i tak palucha trochę poparzyłem bo nie mogłem się oprzeć pokusie by nie namacać co się tak naprawde grzeje ( choć z grubsza było widać )... No cóż przydałaby się większa rozdzielczość IR ale myślę, że uchwyt na statyw (statyw już mam i to od lat) rozwiąże ten problem ( kamera widzi także "normalnie" a w zasadzie druga bo są dwie). Uchwyt miałem już dzisiaj nabyć ale nie miałem czasu podjechać.

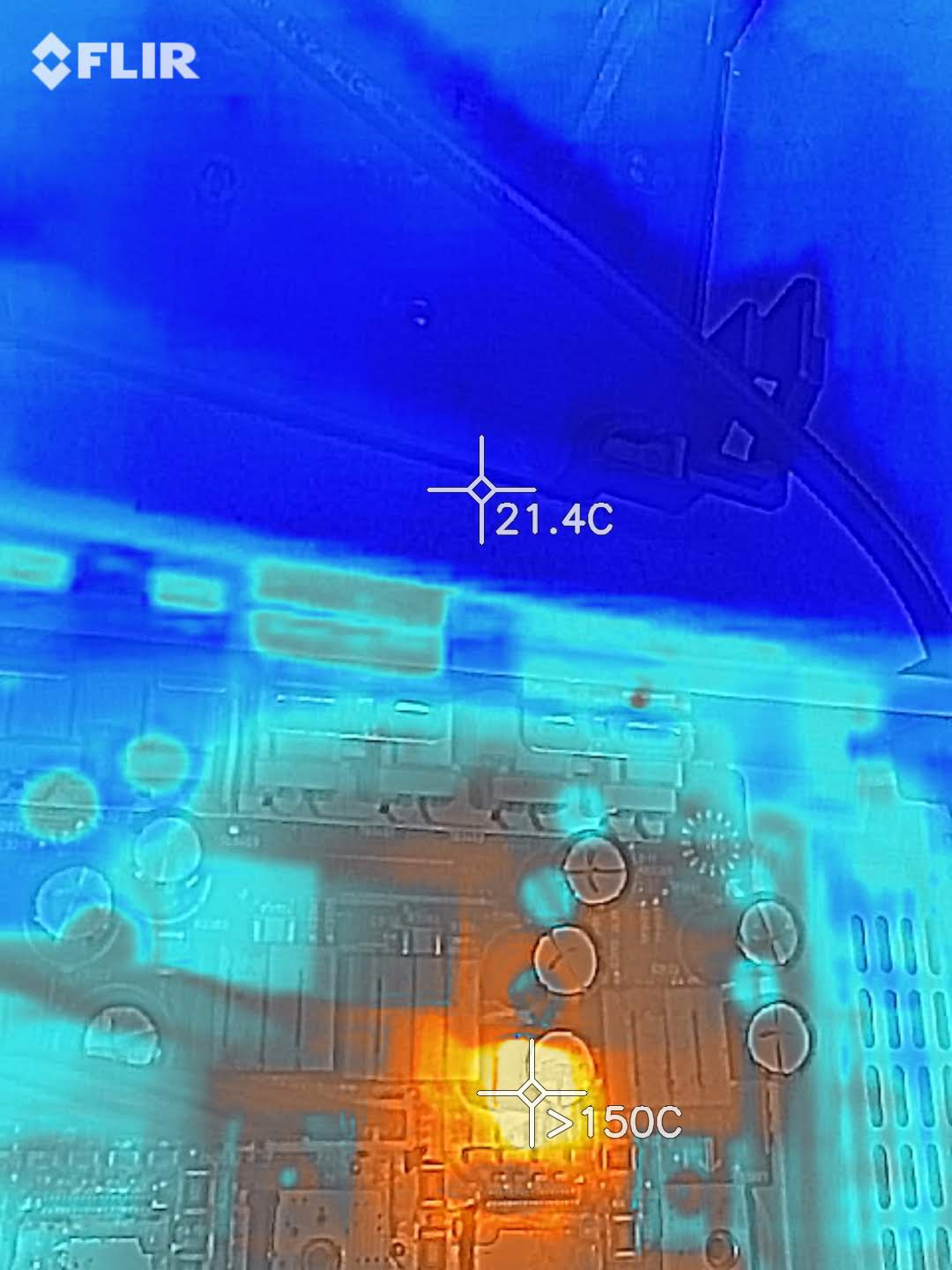

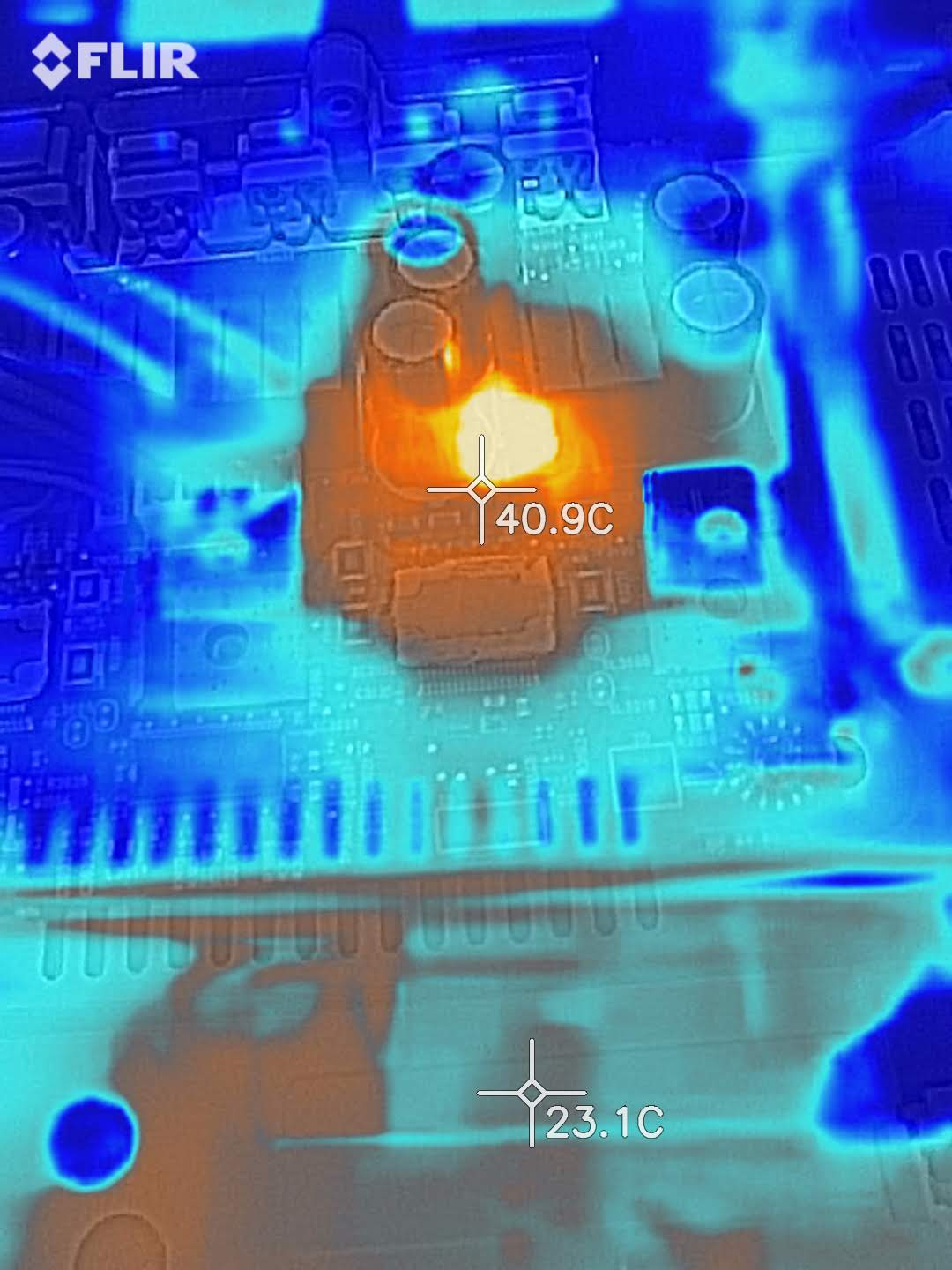

Kolejne spostrzeżenia... fakt przydaje się. W kilka minut zlokalizowany kondensator SMD na zwarciu.

Niestety jest mała wada. Ciut utrudniająca pracę. Mianowicie obraz z kamery IR jest przesunięty w stosunku do tego z kamery na światło widzialne. Prawdopodobnie nie są idealnie skolimowane w ten sam punkt zatem to będzie wada fabryczna. Ale pewnie ten typ tak ma. Bo trochę nie wyobrażam sobie by dało się to wyregulować w jakichś opcjach. A to na co jest skierowana dana kamera to kwestia ustawień mechanicznych...
Do tego spore opóźnienia. Ale do tego akurat wystarczy trochę cierpliwości...
ale to może wynikać, ze włączyłem nowa wersję aplikacji "beta". I jak widać na zdjęciu obraz nieco inny. Ale jak ze wszystkim to trzeba będzie ogarnąć...

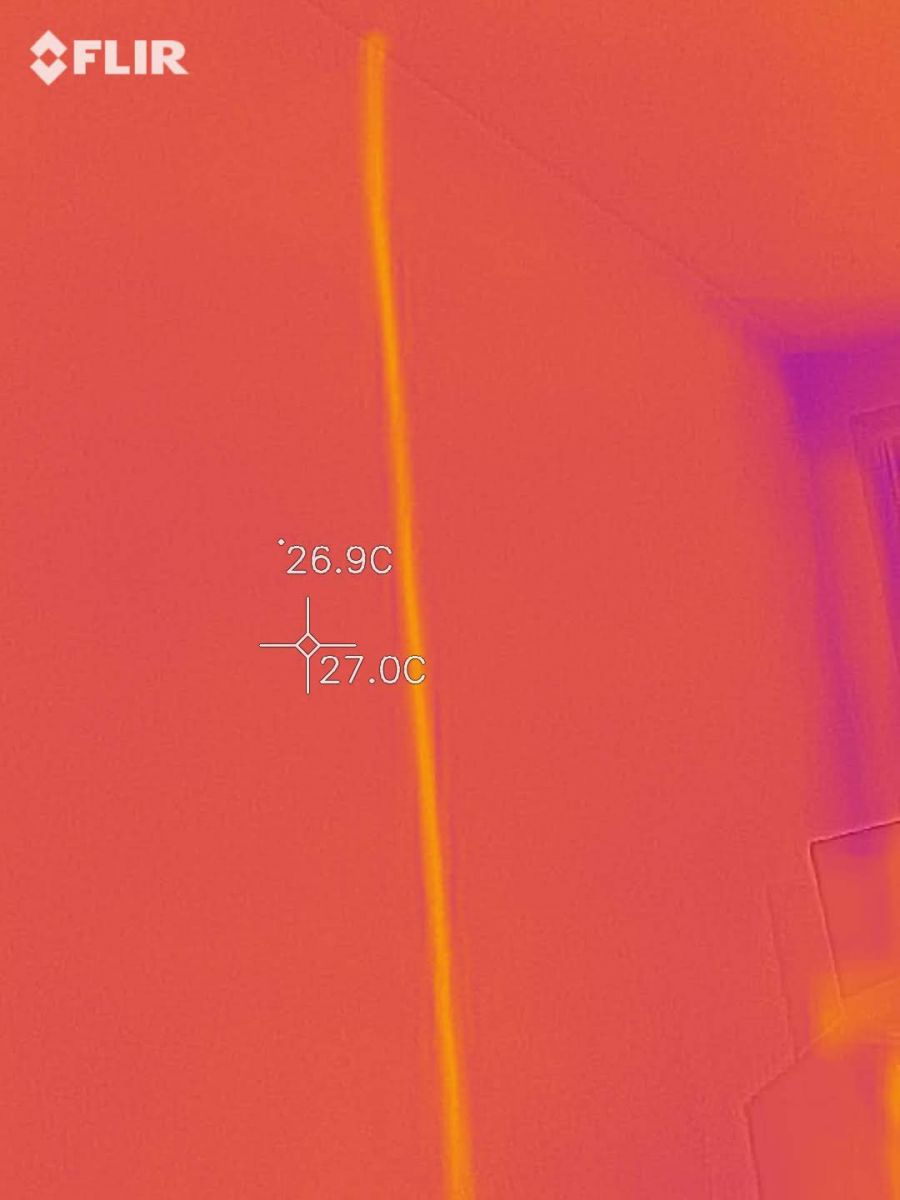

15A "wpuszczone" w zwarty kabel antenowy.

Rozjechane obrazy to nie wina fabryki tylko fizyki: kamery są obok siebie, osie optyczne się nie pokrywają. Mogłyby tylko w jednym punkcie, tylko którym? Trzeba by mechanicznie sprząc ostrość z kątem patrzenia kamery na zakres widzialny.

Tylko że i tak ona patrzy z boku i ideału nie będzie.

CosteC napisał:

Rozjechane obrazy to nie wina fabryki tylko fizyki:

To wina kiepskiego wykonania, inne modele/firmy nie mają takiego problemu.

Tak przypuszczałem. kamera może bardzo tania nie była ale w porównaniu do innych owszem. Czytałem o innej firmie ( nazwy nie pamietam), która ponoć jest lepsza i podobnie kosztuje ale niestety już po zakupie.
W tej mojej jest kiepski akumulator. Za długo nie trzyma. Pierwsza, którą kupiłem i reklamowałem w ogóle się nie ładowała.
ta druga już działa ale też może mieć ciut zleżały akumulator...

@RafalB pokaż mi te modele. Bo każdy jest dobry gdy obserwowany obiekt jest daleko. Gdy schodzimy do 30 cm między kamerą a obiektem to nie widziałem niczego z akceptowalnym nakładaniem obrazów.

Darek.S napisał:

ale to może wynikać, ze włączyłem nowa wersję aplikacji "beta". I jak widać na zdjęciu obraz nieco inny. Ale jak ze wszystkim to trzeba będzie ogarnąć...

Polecam wypróbować sobie aplikację Thermal Camera
Wg. mnie znacznie lepsza od oryginalnej aplikacji Flira.
A od jakiegoś czasu zostałem wręcz skazany na nią bo oryginalna apka przestała mi wyświetlać obraz z kamery. Mam tylko czarny ekran...
Co ciekawe zdjęcie wykonuje poprawnie (sprawdzane na kilku telefonach)

dprzyb napisał:

Polecam wypróbować sobie aplikację Thermal Camera
Wg. mnie znacznie lepsza od oryginalnej aplikacji Flira.

A jaka masz kamerkę? U mnie są problemy z tym nieszczęsnym kablem lub złączem

Darek.S napisał:

W międzyczasie nabyłem Flir One pro. Nabyłem przedłużacz USB-C ale dalej problem. Dopiero drugi innej firmy ( krótszy) zadziałał. Ciekawostka jest taka, że ten poprzedni też pracuje kaskadowo połączony z tym drugim ale pod warunkiem , że jest podpięty do kamery. Na odwrót już nie. Zatem ma problem z wtykiem męskim, który łączy z telefonem.. Sprawdzałem na dwóch smarkfonach zatem w zasadzie pewne. Ale jakimś cudem łączy z żeńskim złączem drugiego kabla. No cóż wtyk wtykowi nie równy... zależy w co się wtyka . Tak czy owak tym sposobem mam dłuższy przedłużacz i to na plus.

Mam Flir One Gen. 2 do Androida.
Swego czasu pożyczyłem ją znajomemu na 3-4 miesiące. Jak wróciła do mnie to myślałem, że ją zepsuł bo oryginalna apka Flira nie dawała żadnego obrazu. Aż przez przypadek kilknąłem zdjęcie i zobaczyłem, że jednak obraz w podczerwieni jest. Wtedy zacząłem szukać i znalazłem apkę Thermal Camera na której bez problemu dostaję obraz w podczerwieni "na żywo".
Całą sprawę komplikuje mi fakt, że mam prawdopodobnie uszkodzoną zwykłą kamerkę na tym Flirze bo nie mam podświetlonych krawędzi przedmiotów tylko widzę czysty obraz w podczerwieni.
Nie pamiętam już czy ta zwykła kamerka siadła właśnie wtedy jak pożyczyłem sprzęt znajomemu ale zaczynam się zastanawiać czy może być to przyczyną, że apka Flira nie daje żadnego obrazu, nawet w podczerwieni...

Moja chyba jest ciut nowsza. Dobry zwyczaj nie pożyczaj. Rok temu wziąłem od znajomego instalatora miernik sat do naprawy i na ten czas pożyczyłem mu swój drugi , którego w zasadzie nie używałem. Nie sprawdziłem jak oddawał i niestety nie działa...
Gorzej bo nie bardzo da się naprawić. Na ekranie mam coś ala tryb autonomiczny wyświetlacza. Naprzemiennie wyświetlają się tła RGB i białe.
podejrzewam jedną "kostkę" ale nie ma na jej temat żadnych informacji.
Można ja kupić na ali ale w większych ilościach.

Taaa... Jak to mówią "miękkie serce, twarda dupa". Głupio było odmówić a teraz problem
