Jak wyeliminować burczenie przy podłączeniu stopnia mocy do wzmacniacza lampowego?

Witam.


Dorobiłem sobie stopień mocy do słuchawkowego wzmacniacza, przedstawionego tutaj Link.
Wzmacniacz to jakiś schemat z AVT, ja skorzystałem z tego z elektrody Link

Sam wzmacniacz działa bardzo dobrze. Gdy dotknę przewodu sygnałowego w głośniku słuchać burk 50hz, kiedy zewrę przewód sygnałowy do masy jest całkowita cisza. Czyli tak jak być powinno.

Kiedy to podłączam do przedwzmacniacza lampowego przydźwięk jest słyszalny cały czas. Nawet jak wzmacniacz lampowy nie jest podłączony do sieci. Oczywiście po podłączeniu jest jeszcze gorzej, a wzmacniacz lampowy ma zwarte do masy wejście sygnału i przydźwięk nadal jest słyszalny.

Teraz opiszę 'lampowca' Po podłączeniu słuchawek nie słychać żadnych szumów brumów i innych niepożądanych śnieci, dźwięk jest czysty nie zniekształcony. Kiedy tylko podłącze stopień mocy od razu słuchać burczenie.

Wszystkie połączenia sygnałowe, są zrobione przewodem ekranowanym więc to na pewno nie tego wina.

Co może być przyczyną burczenia po podłączeniu stopnia mocy?

Na podstawie zdjęć, których nie pokazałeś wnioskuję, że pętla masy ma miejsce.

Grzegorz Markowski napisał:

Na podstawie zdjęć

Dodam jak wrócę do domu.

Pętli masy nie ma, lampowiec ma swój zasilacz, i tu akurat zdjęcia są w temacie do którego dołączyłam linka.
Wzmacniacz tranzystorowy ma swój osobny zasilacz. I to zasilacz do sprzętu krótkofalarskiego, więc on na pewno nie brumi.

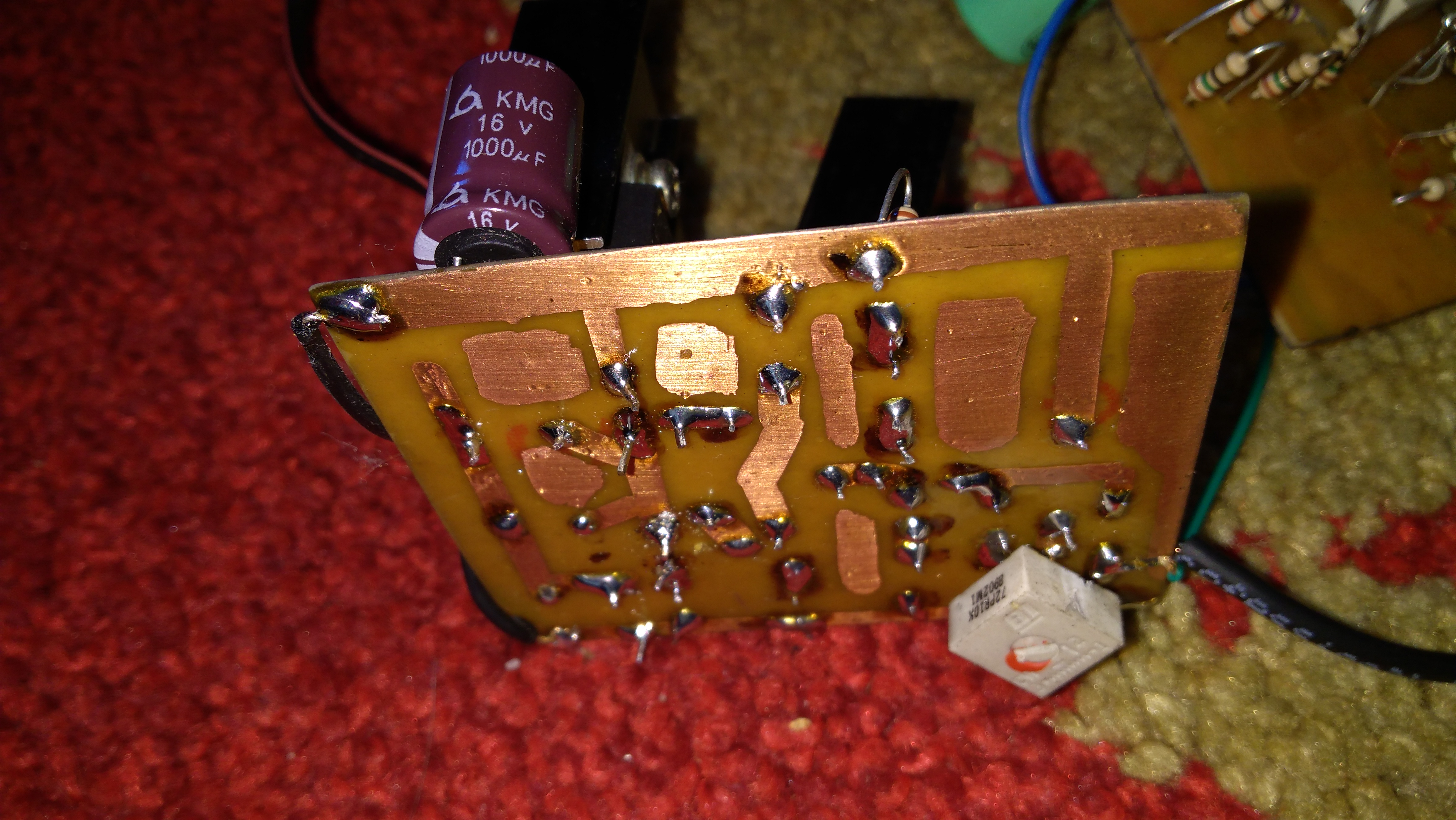

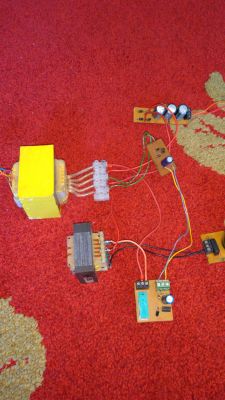

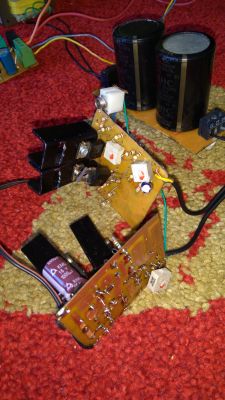

Dodaję zdjęcia, nie wiem czy się połapiesz w tej plątaninie więc dałem więcej zdjęć aby była jasność co do czego się łączy.

[img-8]

Stopnie mocy mają osobne zasilanie, te przewody które nie są do niczego podłączone. Wyjście to jest gniazdo dżek od razu przy płytce.

Nie podejmuję się. Najprostsze to pętla masy tak czy inaczej. Masy muszą się gdzieś łączyć. Pomimo osobnych zasilaczy.

P.S. Tyle specjalności, a wygląda to jak psu z gardła wyjęte od tyłu.

Masy obu wzmacniaczy ( nie zasilaczy ) połącz solidnym przewodem a ekran przewodu sygnałowego tylko do masy z jednej strony, należałoby wypróbować gdzie będzie lepiej do lampowca czy końcówki mocy.

Grzegorz Markowski napisał:

Nie podejmuję się.

Aczkolwiek nie masz takiego przymusu.

Grzegorz Markowski napisał:

Tyle specjalności, a wygląda to jak psu z gardła wyjęte od tyłu.

Robione z tego co było pod ręką, zamknie się w obudowę przewody się jakoś ładnie poprowadzi i nawet złapie trochę wyglądu.

Dodano po 1 [minuty]:

@zworys

Tak zrobię, ale sam nie wiem kiedy. Oczywiście poinformuje co się poprawiło a co popsuło

Rezystor240 napisał:

Grzegorz Markowski napisał:

Nie podejmuję się.

Aczkolwiek nie masz takiego przymusu.

https://sjp.pwn.pl/sjp/aczkolwiek;2438565.html

Poprawnie, aczkolwiek niewłaściwie.

Cytat:

...

Robione z tego co było pod ręką, zamknie się w obudowę przewody się jakoś ładnie poprowadzi i nawet złapie trochę wyglądu.

Dziękuję za wyjaśnienie.

Grzegorz Markowski napisał:

Masy muszą się gdzieś łączyć. Pomimo osobnych zasilaczy.

Raczej PRZEDE WSZYSTKIM z powodu osobnych zasilaczy.

Rezystor240 napisał:

Pętli masy nie ma,

Ale skoro Autor wie lepiej, nie ma co tu dyskutować.

Rezystor240 napisał:

Grzegorz Markowski napisał:
Nie podejmuję się.


Aczkolwiek nie masz takiego przymusu.

Proponuję zapoznać się ze znaczeniem słowa "Aczkolwiek".

Rezystor240 napisał:

zamknie się w obudowę przewody się jakoś ładnie poprowadzi i nawet złapie trochę wyglądu.

Na pewno. Przynajmniej nie będzie widać tej podstawki na drutach.
A na poważnie - jak można sprawdzać cokolwiek, co jest połączone zbyt długimi, porozrzucanymi chaotycznie przewodami ? W Audio długość (przewodów) ma znaczenie. Nawet jeśli to tylko zasilanie. We wzmacniaczach lampowych (gdzie występują większe oporności wejściowe) w szczególności.

398216 Usunięty napisał:

... Raczej PRZEDE WSZYSTKIM z powodu osobnych zasilaczy....

Jak tak pomyślę dłużej, to właśnie kończę budować podobną "kombinację".
Tyle, że obydwa bloki są lampowe i stanowią dwa, mogące działać niezależnie od siebie urządzenia zamknięte w jednej obudowie.
Przedwzmacniacz może sterować zewnętrzny stopień mocy, może zasilać końcówkę "wbudowaną". Końcówka wbudowana może być sterowana z zewnętrznego przedwzmacniacza.
I długo się zastanawiałem nad tym, jak zorganizować masę. Stanęło na połączeniu mas zasilaczy na ujemnych zaciskach drugich kondensatorów elektrolitycznych zasilaczy napięcia anodowego, i to połączenie będzie punktem wspólnym masy w układzie gwiazdy.
I nie mam zupełnie pewności, że nie będzie "buczeć". To znaczy na razie końcówka nie "buczy", a co będzie dalej...
