Wzmacniacz na TDA2030A

Witam!!!

Całkiem ładnie i estetycznie wykonana obudowa.Mam jedno pytanie jakie napieciem zasilasz te tda?Ogulnie konstrukcja spox

Zasilanie to 2x 19 V ( na kondensatorach).

Obudowe sam robiłeś czy nabyłeś gdzieś???
Z obudowami zawsze najgorszy problem jest;/
A konstrukcja(znaczy obudowa) jest wypaśna, nie powiem:)
Pozdrawiam

Obudowa jest po starym tunerze satelitarnym, chyba to był jakis "Amstrad", dokleiłem przedni panel i gotowe. U mnie z obudową nigdy nie było problemu , zawsze tak robie jak z powyższym. Mozna wykorzystać obudowe proktyznie po wszystkim, np tunerze satelitarnym, radiowym, widele, magnetowidzie, kaseciaku, odtwarzaczu cd, mozliwosci jest wiele. w serwisach RTV czy czegos nie maja na zbyciu, ja tez chodzę ( nie sciemniam !!! ) Po wysypiskach i złomowiskach, tam zawsze się coś znajdzie.

Pozdrawiam

W pierwszym momencie pomyslałem - łe, kolejne gówienko na TDA (jak zobaczyłem temat tylko), pewnie na pająku i luzem postawione w kącie, ale 8O jestem zaszokowany - to wygląda Pięknie! pokaz nam jeszcze wnętrze tej obudowy, to juz zupełnie bedzie swietnie

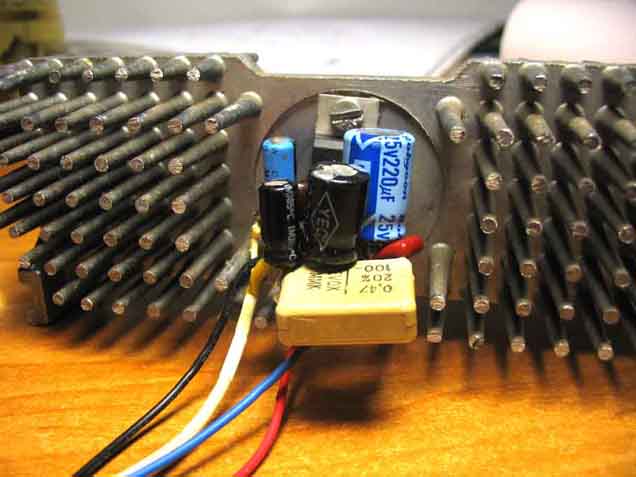

I tu kolegę "ghost666" chyba bardzo zawiodę. końcówka jest zrobiona właśnie na pająku prawie identycznym jak na zdjęciu w załączniku. Szczerze mówiać wg mnie szkoda czasu na robienie płytki dla kilku elementów, jeśli dobrze poprowadzi sie masę wszystko bedzie ok. Ja juz doszedłem do pewnej wprawy w "pajaki" i sa naprawde solidne. zdjęć środka nie mogę pokazać ponieważ ja już nie jestem w posiadaniu tego wzmacniacza.

Pająk a pająk jeden drugiemu nie równy. Mozna to zrobic dobrze, ale mozna dac mase niepotrzebnych kabli, poprowadzi strasznie mase etc etc. Wierze ze w tym pudle byleco nie siedzi, skoro nie masz zdjec

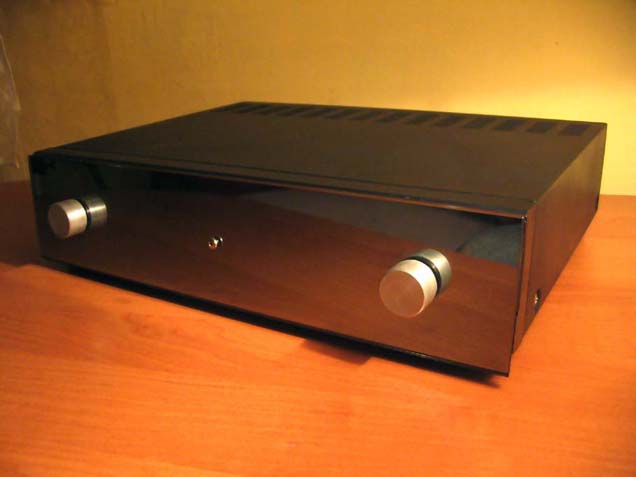

A co szanowni sądza o takiej obudowie ? Pomysł dość stary ale wykonałem dopiero niedawno, narazie jeszcze żadne ustrojstwo tam nie siedzi ale w najbliższej przyszłości zamieszkają tam dwie kości TD7294 i trafko 300 W. Obudawa po starym widele. Przedni panel to szklane lustro.

Witam ten wzmacniacz jest moj ladnie gra wspolpracuje z kolumnami na arn150 i jest naprawde miło niestety jest problem z grzaniem bo diabelstwo potwornie sie grzeje na tym malym radiatorku

Witam serdecznie, niech sie grzeje . Ja zawsze zanim sprzedam jakikolwiek wzmacniacz katuje go niemiłosiernie, nic mu nie bedzie.

Pozdrawiam

ta ze szklanym panelem bardzo fajna tylko jak tu tam otwory wywierciles na potencjometry???

total hajend ta druga obudowa musze przyznac

Otwory wiercił mi szklarz. Cały Panel wraz z lustrem kosztował mnie 13 zł

no ładna obudowa Z czego jest ten pierwszy panel? plexi?

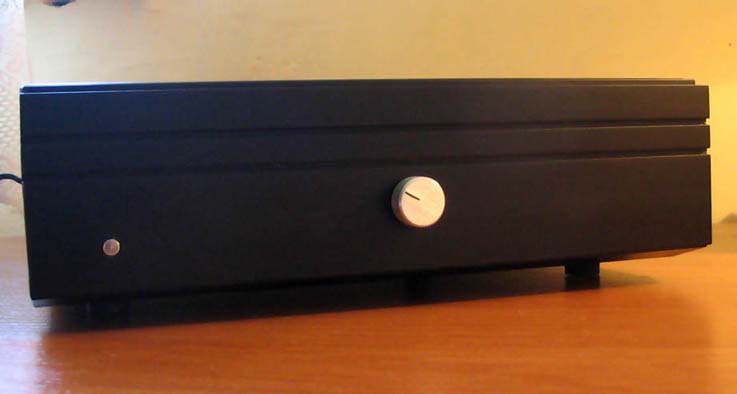

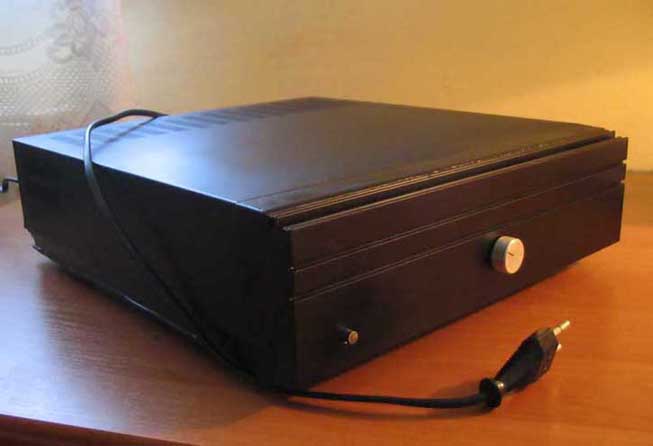

Panel na pierwszym wzmacniaczu wykonany jest z plastiku a dokładniej z wyciętego wyzynarką fragmentu obudowy jakiejś starej zdezelowanej wieży "uniwersum" czy jakoś tak. Pomalowane wszystko czarnym, matowym akrylem. Zrobienie takiego czegos to kilka minut pracy. Plastikowe płyty wyciagam właśnie z takich "szrotów" jak wieże (oczywiście nie nadające się do niczego więcej niż na śmietnik) starych uszkodzonych skanerów, drukarek .. no mozna by wymieniać i wymieniać.

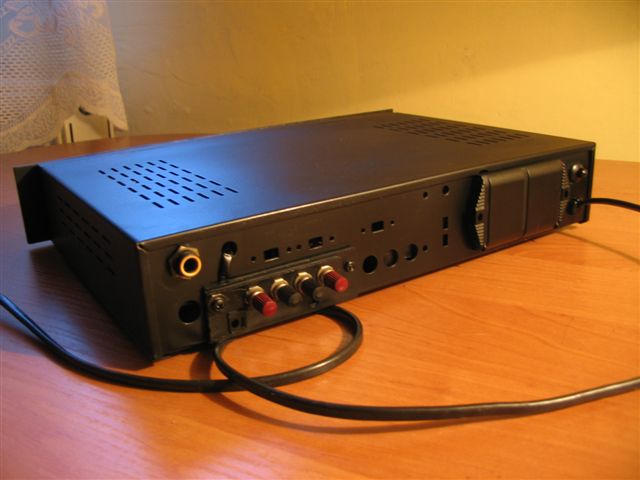

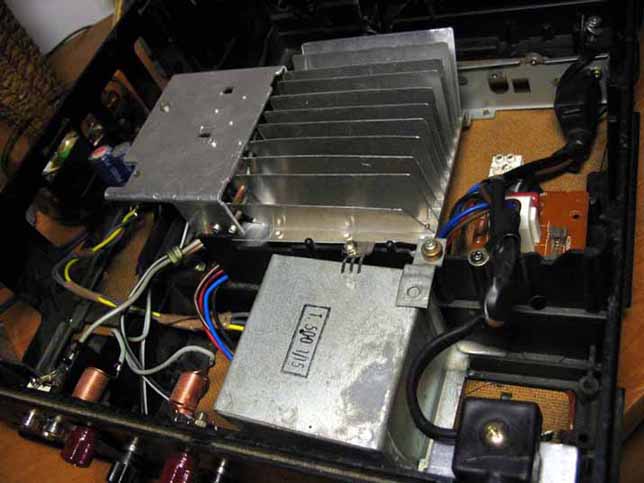

Udło mi sie jeszcze znaleźć fotki tego wzmacniacza na 2 x TDA2052 bardzo zacny układzik, idiotoodporny i nie do zdarcia, całkiem Przyjemny dzwiekowo, dobry basik napewno lepszy od TDA2030A, szkoda tylko że taki drogi. Trafo zasilające ma około 100W (na oko). Nie jest moze najpiękniejszy ale myslę że nienajgorszy. Zamieszczam fotke wnetrza. Obudawa również po starym magnetowidzie, przedni panel z grubego aluminium ( robie z tego co mam pod ręką). Zrobienie czegoś takiego naprawde nie jest trudne i nic nie kosztuje wystarczy pokombinować. Papranie obudowy z drewna to moim zdaniem nie najlepszy pomysł, choć niektórzy naprawde na tym forum pokazali klasę. NIzej zdjęcia.

Jestem aktualnym użytkownikiem tego sprzętu i jestem z niego zadowolony. Podłączony jest do mojego komputera a wzmacnia mi sygnał trafiający na dwie trójdrożne kolumny na głośnikach wysokotonowy - STX, średniotonowy - STX i niskotonowy - Tesla.

szkoda ze wiecej z zewnątrz niż w srodku ukazane

witam,
wzmacniacz calkiem, calkiem. TDA20... to dosć dobre kostkie, wiec sie nie zawiedziesz.
PZDR

witam a czy mógł bym prosić o schemat tego wzmacniacza?
i czy pracował by on na końcówce TDA2005
proszę o odpowiedż

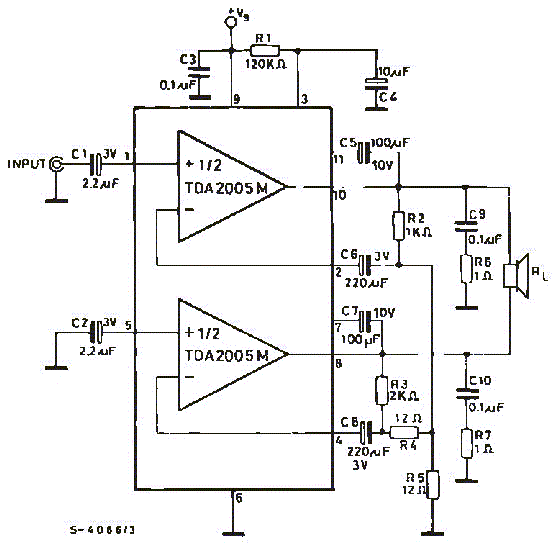

koncowka mocy na TDA2005 to troche za malo jak na wzmacniacz ale sam zobacz czy taki ci pasuje
Parametry końcówki mocy:

Vs - 8-18V

Io - 3.5A

Ptot - 30W

Moc, a obciążenie (przy14,4V):

Gdy Rl=4Ohm, wtedy Po=20W

Gdy Rl=3,2Ohm, wtedy Po=22W
:

bardzo dziekuje za schemat i POZDRAWIAM

Dodano po 2 [godziny] 14 [minuty]:

a czy mogł bym poprosic o schemat i obrazek płytki drukowanej WZMAKA na koncowce TDA2030M


I czy UTC2030 to jest ta sama jak TDA2030A??

Z GURY DZIEKUJE I POZDRO

Nie istnieje układ scalony TDA2030M.

Schemat wzmacniacza i wzór płytki znajdziesz w sieci.

Używaj przycisku szukaj.

Tak apropo czy literka na końcu tego TDA 2030 ma jakieś znaczenie bo u mnie zamiast A jest V(TDA2030V).Jest jakaś różnica w parametrach?

a ma ktos schemat na TDA2030A ??
MI TO OBOJETNE PLX POMOCY

Masz trzy;
https://www.elektroda.pl/rtvforum/topic106638.html

Witam, dzięki za schemat, przyda się.

A co do wzmacniacza na TDA2005, ma słabe osiągi :(

Myślałem, że będzie lepszy , teraz spróbuje wykonać go na TDA2030A .
