Zasilacz impulsowy do Zastosowań Audio

Tak ascetycxnie, minimalizm elementow, technika 21wieku. Dawno nie widzisłem czegoś podobnego.
Mam pytanie czy przezwajałeś trafo, a jak nie to skąd sie wzielo 30v na uzwojeniu 12v. Szeregowo druty rownolegle połączyłeś?

gevv napisał:

Zasilacz impulsowy do Zastosowań Audio

OK. Ale szkoda, że zabrakło najważniejszego - oscylogramów wyjść z LM'ów. Lub chociaż z samych szyn zasilania.

Witam, raczej do audio dobrej jakości to nie będzie, w schemacie brak dławików, suchych kondensatorów, ciekawe jak wygląda oscylogram takiego napięcia:)

brak feedbacku i przy takich mocach PFC by się
przydało ... i do audio , najgorsza konstrukcja vs.przeznaczenie jaką ostanio widziałem

Podoba mi się to, czego brakuje w innych opracowaniach z tym układem:
-LED informujący o działaniu zabezpieczenia
-stabilizator zasilania układu scalonego i układu przeciążenia.
Dodam, że ustalanie częstotliwości pracy w IR2153 działa bardzo podobnie, jak w 555 (trzy komparatory), w którym zmiana napięcia zasilania nawet w szerokim zakresie nie wpływa na parametry czasowe.
Dołączam do kolegi 398216 Usunięty; jeśi masz - pokaż oscylogramy napięć wyjściowych zasilacza.

.Wiśnia napisał:

brak feedbacku (...)

To brak "zwrotnej" sprawia, że napięcie zasilania ma możliwość pływania w dół, wraz ze zwiększoną mocą, podobnie do zasilania z tradycyjnego zestawu transformator-mostek-kondensatory.
Do zasilania stopni przedwzmacniacza należy to napięcie zmniejszyć i stabilizować odpowiednimi układami.

.Wiśnia napisał:

(...) i przy takich mocach PFC by się
przydało (...)

Jakich mocach? Używanie układów do PFC poniżej 1 kW - to kwiatek do kożucha.
Z kolei aktywne PFC w tak małych mocach to zbędna komplikacja układu (zawodność w czasie, patrz na awaryjność APFC współczesnych TV)), rozrzutność (zwiększone koszty, więc niepotrzebnie droższy produkt końcowy), w sumie - debilizm, a dokładnie przeniesienie do RTV czegoś, co jest bardzo ważne, ale w energetyce.
Owszem, ważny dla świata, UE i innych istot czujących jest EMC i filtr wejściowy - a ten tutaj został użyty.

.Wiśnia napisał:

i do audio , najgorsza konstrukcja vs.przeznaczenie jaką ostanio widziałem

Proponuję; przeglądnij współczesne sprzęty światowych producentów z najwyższej półki i wskaż, które z nich nie zawierają zasilacza impulsowego.
Jednostkowe audiowudu, ze srebrnymi drutami w transformatorach oraz sprzęt "wintydż" - daruj sobie i pomiń.

Żeby zastosować stabilizację trzeba by dodać dławik na wyjściu i to pokaźny. Inaczej zacznie cudować pętla fedback.

Witam,

pojedyncze wyjście prosta edycja (nie rygorystyczna, tylko testowanie)



Zasilacz laboratoryjny 0-30 V 0-10A https://www.elektroda.pl/rtvforum/topic3721808.html#18883306

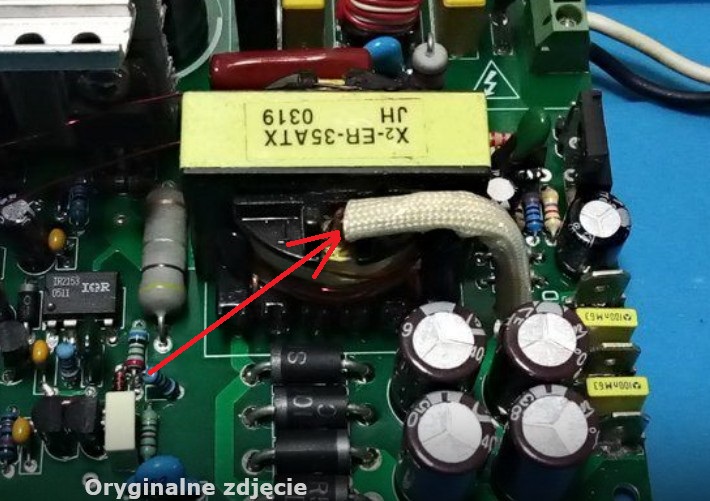

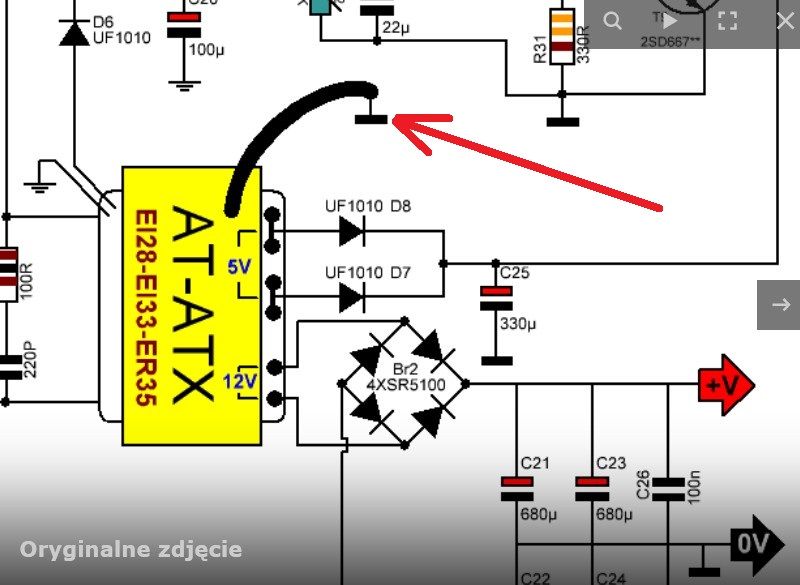

Przepaszam, ale coś mi nie pasuje w tym wyjściowym napięciu symetrycznym, niby skąd ta masa sie tam bierze? Może nie umiem odczytać schematu, tam jest środkowy odczep z trafo?

Witam
Pewnie przeoczyłeś...


PozdrawiaM.

Faktycznie, pomyślałem że to ręka tego transformatora, że on coś podaje do końdensatora C28.
