Wzmacniacz słuchawkowy - Opamp + tranzystory [Jaro89]

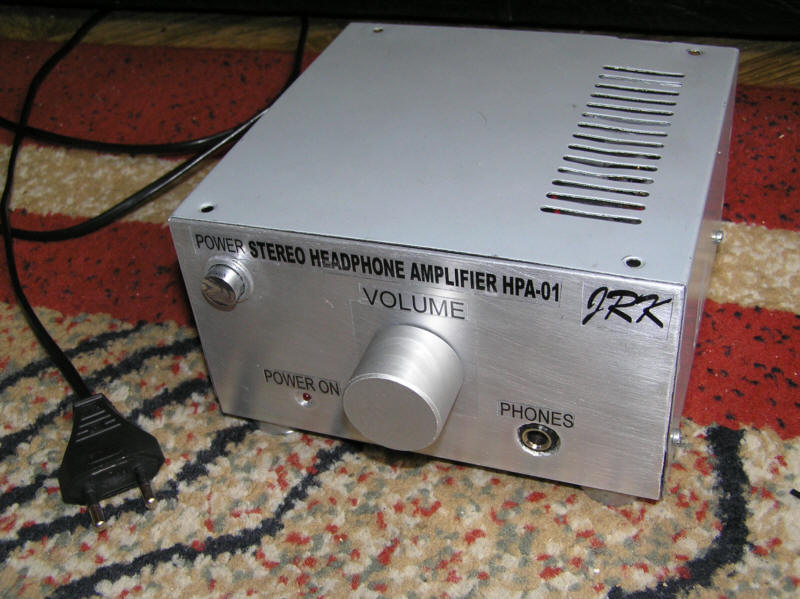

Hmm, gdyby codegena oczyscic i walnac na czarny mat, to bylony elegancko. Wielki plus!

Fajna obudowa, nie powiem. Szkoda ze taki słaby op-amp, on duzo daje, naprawde. Zasilanie też dosyc niskie, mało mocy wyciagaszm chociaz to nie jest najważniejsze, i tak idzie pewnie ogłuchnąć . Szkoda tylko że nie znalazłeś miejsca na jakiś stabilizator napięcia...

Ja mam takie pytanie do konstruktora tego wzmaka. Aktualnie jestem podczas prac nad wzmacniaczem i chciałem zrobić do tego wzm słuchawkowy. Chciałbym żeby jak wsadzę wtyczkę do wzmaka słuchawkowego, został wyłączony wzm główny (głośniki) i załączone tylko same słuchawki. Czy mógłbyś mi go do tego polecić?

jak zrobiłeś takie ładne opisy ("volume" itp) ??

pozdro:)

Widać że to naklejki, ale i tak jest to bardzo ciekawa konstrukcja. Ponawiam moje wcześniejsze pytanie

Kadloob napisał:

Ja mam takie pytanie do konstruktora tego wzmaka. Aktualnie jestem podczas prac nad wzmacniaczem i chciałem zrobić do tego wzm słuchawkowy. Chciałbym żeby jak wsadzę wtyczkę do wzmaka słuchawkowego, został wyłączony wzm główny (głośniki) i załączone tylko same słuchawki. Czy mógłbyś mi go do tego polecić?

Od tego są odpowiednie złącza tzw rozłączane, lub z przełącznikiem.

wtyczka jack z 5 wyjściami, 2 piny są odpowiedzialne za rozłczenie...

Zasilacz wtyczkowy i takiej mocy? Ten układ ciągnie sporo prądu, mój z trafkiem 6VA potrafi to trafko ostro zagrzać. A co by to było gdyby przesunąć jeszcze wyżej punkt pracy? . Jak sie pozbede tego wzmacniacza (czyt. sprzedam - link u góry, w pierwszym poście) to sie zabawie w nowy projekt, na tranzystorach Motoroli w klasie A .

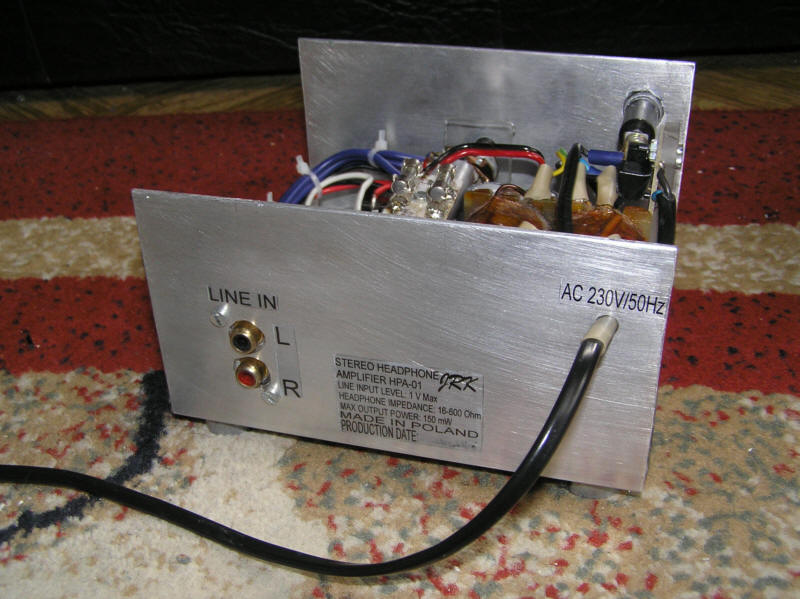

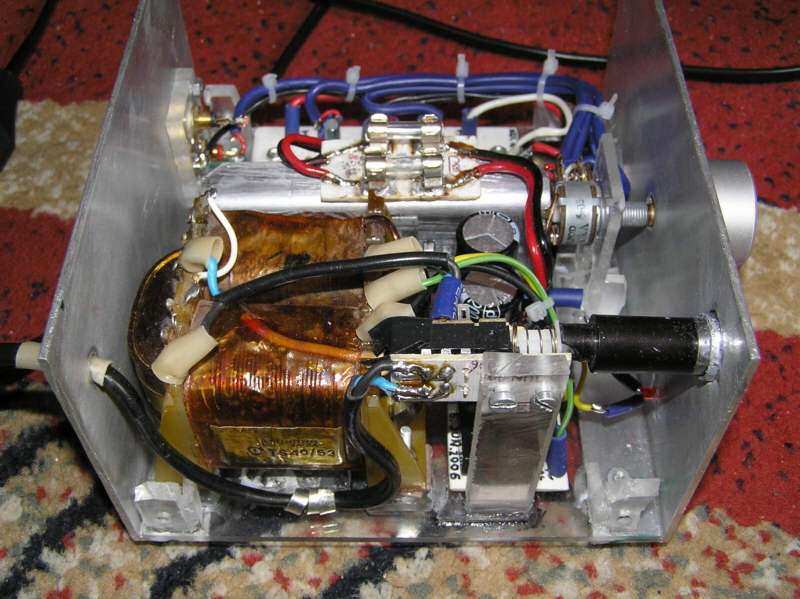

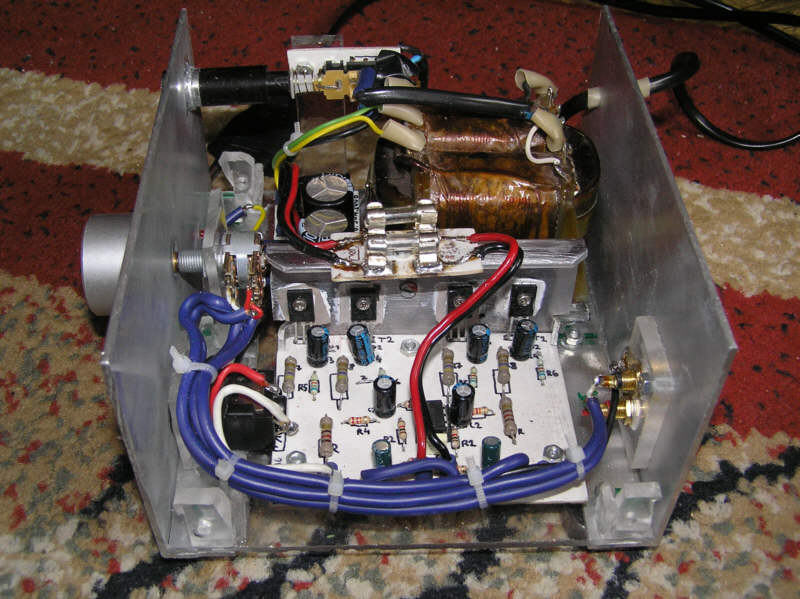

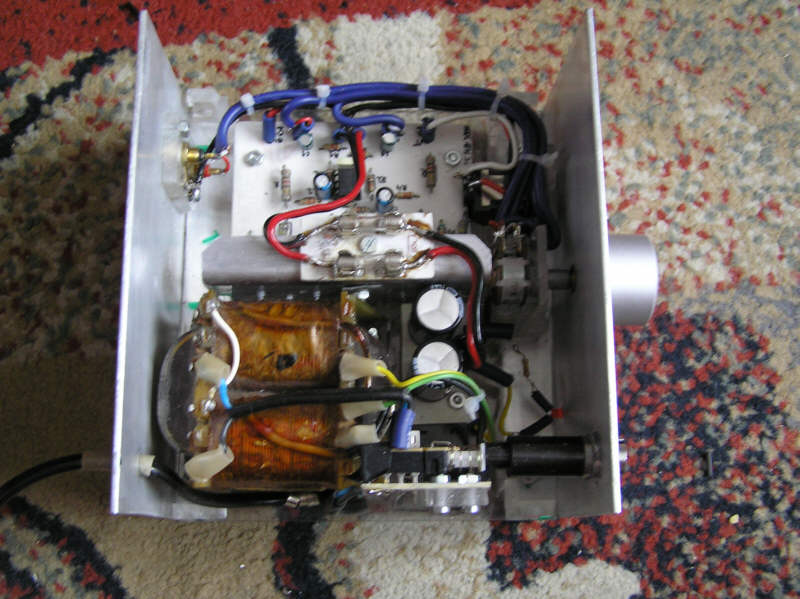

Witam dzięki Wam za oceny. Odnośnie trafka to przydźwięku nie ma i szumów praktycznie też! Starałem się to dobrze rozplanować i dobrze poprowadzić mase. Radiator jest jednocześnie ekranem, dlatego nie chciałem używać jako radiatora obudowy. Do tego poprowadziłem dobrze mase, ekran kabli sygnałowych jest nie podłączony przy wejściu, biegnie jeden kabel do punktu wspólnego, w tym przypadku jest to masa zasilania wzmacniacza na jego płytce. Od tego idzie jeden kabel do zasilacza i jeden do wyjścia słuchawkowego. Ekrany kabli sygnałowych łączą się tylko przy płytce. Taki sposób prowadzenia pozwolił uniknąć przydźwięku. Bałem się tylko czy aby pole z transformatora nie będzie działało na potencjometr ale po włączeniu wzmacniacz usłyszałem cisze w słuchawkach co mnie bardzo ucieszyło Mocy więcej mi nie potrzeba, moje Tonsile mają jej 2x100 mW więc nie chce ich uszkodzić nadmierną mocą. Co do obudowy od Codegena-jeśli mi sie przestanie podobać to być może zmienie jej kolor, jak narazie mi to odpowiada, choć idealnie to nie wygląda w połączeniu z przodem i tyłem.

Duży plus za prowadzenie masy...drugi plus za naklejki...
Dobrze by tu wyglądała grawerka, ale z tym jest trroche roboty.
A TLke można by wymienic chociażby na NE5532... A tranzystory o ile sie nie myle to MJE340/350.
Pozdrawiam

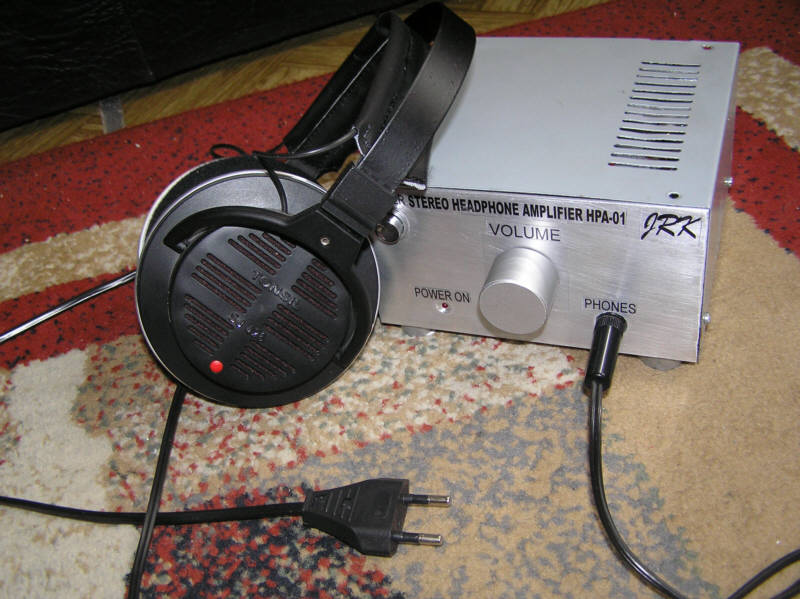

Mam małe pytanie, czy te słuchawki rzeczywiście tak mocno głowę ściskają jak wszyscy piszą i czy da się w nich długo wytrzymać?
Aluminium akurat słabo ekranuje ale zawsze trochę. Mam też wrażenie że na 16 omach to ma więcej niż 150mW . Podłączałeś głośnik?

Podoba mi się ja również zrobiłem sobie coś podobnego ale jak 95% moich konstrukcji nie posada obudowy . Mam tylko jedno ale nie jestem jakimś maniakiem nawiedzonym na tle kabli ale te kable do prowadzenia sygnału są made in alda/alphard (lub inna pochodna związana z chrlowskimi produktami) to najgorszy syf z jakim się spotkałem mechanicznie totalna klapa (żyły w tym kablu pękają nawet jak się nim nie rusza) do tego kabelek ten obcina góre in na 100% usłyszy to nawet staruszek z aparatem słuchowym. Wymień to no klasyczny polski kabel ten w tej plastykowej izolacji i na pewno usłyszysz rurznice. A co do produktów made in chrl polecam obejrzenie tej stronki http://chinasuppliers.alibaba.com/search/china_suppliers/Subwoofer_Speaker.html jest to stronka z firmami z chrl, polecam głównie filmiki dema prezentujące chale produkcyjne oraz technologie danej firmy, co ciekawe na którejś firmie z kolei produkującej głośniki mamy pokazaną komore bezechową (ło chinole zaszaleli to pewnie w niej są sprawdzane te super dokładne parametry ich głośników) oraz chinola przy kompie projektującego głośnik

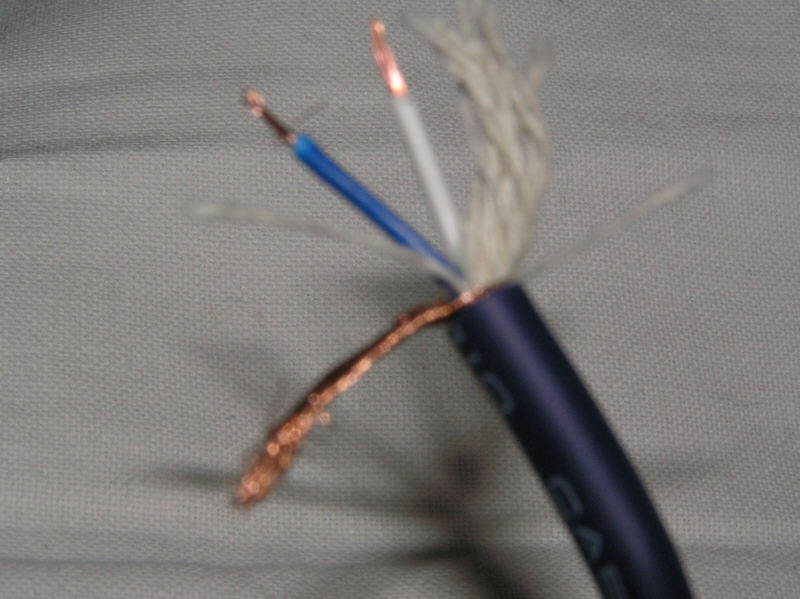

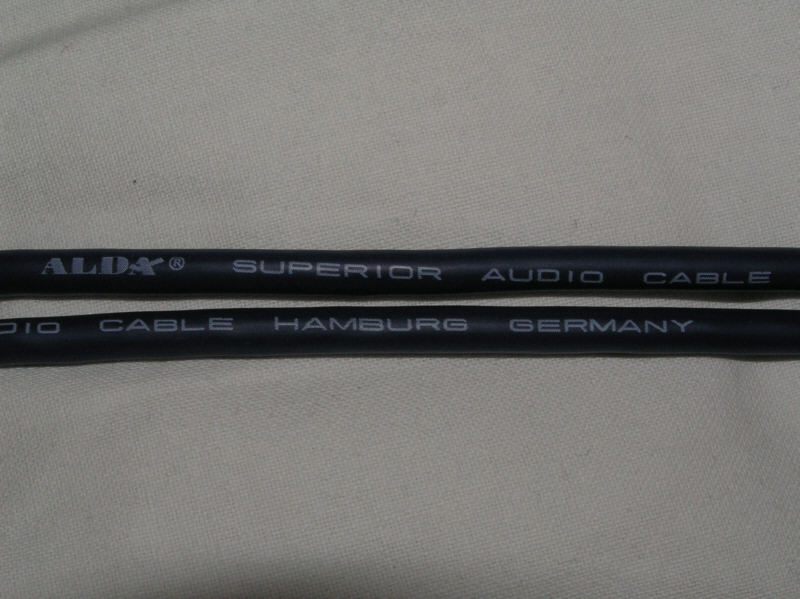

Słuchawki nie uciskają głowy, jak je trzymasz w rękach i rozszerzasz żeby założyć na głowe to jest takie wrażenie, ale kiedy masz je założone to nie ma ucisku dużego, owszem przylegają dobrze, ale dość grube gąbki nie powodują żadnych negatywnych odczuć. Odnośnie kabla: nie jest to najcieńszy kabel, bo z takimi cienkimi Alphardami miałem do czynienia, i wiem że lubią się łamać itp. Miałem kiedyś cienką Aldę - w jednej cienkiej żyle puszczone były dwa sygnałowe i ekran - i te to już porażka! Natomiast mam jako kable od kompa do mixera grube Aldy i te są już wysokiej jakości - dobry ekran naokoło i sznurek wzmacniający. A te co tutaj siedzą mają gumową dość grubą jak na taki kabel izolację, ekran też ok i sygnałowy nie taki znowu cienki. Może kiedyś skuszę się na wymianę kabli, ale mam ładnie pospinane i nie chce tego rozwalać, prędzej zrobie nowy wzmacniacz Dodaje fotke kabla którym mam połaczony komp z mixerem, ale nie jest to ten kabel który jest we wzmacniaczu! Zobaczcie co pisze na nim: Hamburg Germany Hehe a na głośnikach Aldy które kiedyś widziałem na allegro pisało Made in USA Jeśli ktoś chce to moge dać fotke jak to wygląda razem z wtykami.

Zgrabna konstrukcja choć jak na wzmacniacz słuchawkowy to trochę duża. Myślę jednak, że jej wielkość została podyktowana dostępnością obudowy. Może to mieć zalety chociażby ze względu na mechaniczną stabilność urządzenia. Po prostu ma swoje miejsce i nie przemieszcza się po stole za przewodem.

Transformator trochę wielki jak na potrzeby wzmacniacza ale być może taki był pod ręką. I dobrze. Wartość napięcia zasilania nie ma tu żadnego znaczenia (w rozsądnych granicach oczywiście). Nie widzę jednak bezpiecznika sieciowego. 2 bezpieczniki po stronie wtórnej nie zabezpieczają wszystkiego.

Zasilacz nie wymaga stabilizacji. TL 072 jest wzmacniaczem operacyjnym a to m. in. oznacza niezależność wspcz wzmocnienia od napięć zasilania i od ich symetrii. Przy okazji jest wzmacniaczem o b. niskim poziomie szumów co i tak nie jest tu konieczne. W końcu nie wzmacniasz sygnału z mikrofonu dynamicznego a dość duży sygnał (może nawet z wyjścia karty muzycznej).

Nie przejmuj się też rodzajem użytego przewodu do połączeń wewnętrznych. To kilka centymetrów a nie kilometry. Może wówczas możnaby rozpatrywać zawężenie pasma (od góry) ale w oparciu o zasady wynikające z impedancji falowej owego przewodu. Tutaj posiłkujesz się sygnałem pochodzącym ze źródła o małej impedancji wyjściowej. Straty na przewodzie zatem będą niezauważalne nawet podczas drobiazgowych pomiarów.

Co do ekranów. Zasada jest prosta - prowadź przewody tak, by przez ekran nie płynął żaden prąd. Wtedy bowiem pojawiają się przydźwięki lub nawet sprzężenia zamieniające wzmacniacz w generator wyzwalany poziomem napięcia. Wniosek z tego jest prosty - ekran powinien być łączony do masy tylko z jednej strony.

Pole rozproszone transformatora. Często jest powodem przydźwięku sieciowego. Wystarczy bowiem, że (wskutek nieprzemyślanej konstrukcji) w pobliżu trafo pojawi się przewód wiodący sygnały, które mają być potem wzmacniane (z dużym wzmocnieniem). W tym przewodzie lub w jego ekranie zaindukuje się napięcie pochodzące od trafo. Skutek - trudny do usunięcia przydźwięk.

Ogólnie konstrukcja ładna i efektowna. Przede wszystkim ukończona. Ten odtatni etap (to wiedzą wszyscy w tym fachu) bywa najtrudniejszy. Jak każda taka praca uczy cierpliwości i (niestety) krzywi kręgosłup.
Życzę powodzenia i serdecznie pozdrawiam
W.P.

Witam!

Sorki za odgrzebywanie tematu, ale chyba nie ma sensu na zakładanie nowego. Chciałbym się dowiedzieć, jak wypada ten wzmacniacz w walce na jakość, z wzmacniaczem AVT 3xMOS-FET'a?

Pozdrawiam i gratuluje konstrukcji - prezentuje się całkiem nieźle .

Ten nasz, czyli prezentowany tutaj jest lepszy, przynajmniej tak mi sie wydaje. Tam są pojemności na wyjściu konieczne, w tej konstrukcji nie ma, jest w pełni symetrycznie.

To że jest pojemność na wyjsciu w cale nie dyskfalifikuje tego wzmacniacza z AVT!! Kondensator elektrolityczny wprowadza zniekształcenia ale one będą i tak mniejsze od tych wprowadzanych przez słuchawki!! Jeśli chodzi o obcinanie pasma... Kondensator 470u daje spadek -3dB na poziomie 40Hz a 1000u na około 20Hz(dla 8Ω wiec dla 32Ω bedzie jeszcze niżej) więc to granica słyszalnosci ucha... Pozatym ten z AVT pracuje w klasie A o ile sie nie myle, więc podejrzewam go w większą obfitość szczególów

Nie staram się tu przeciągać na strone kitu AVT! Podoba się mi Twój wzmacniacz, nawet bardzo<on jest z ESP??>, ale mam dziwny afekt do wzmacniaczy w klasie A...

Pozdrawiam i życzę wielu tak ładnych projektów!!
Mariusz.

Zmontowałem ostatnio w pająku ten wzmacniacz z AVT, grał bardzo dobrze a ostatnio wytrawiłem swoją pierwszą płytkę w życiu, właśnie pod ten wzmacniacz wkrótce powinienem znaleźć czas aby go przenieść na tą płytkę i zrobić jakąś niezłą obudowę. Jak skończę to z pewnością zamieszczę go na elektrodzie i podzielę się wrażeniami. Choć już w pająku jest świetny, mimo że używam tanich słuchawek Sennheiser HD437...

marius.aesir napisał:

To że jest pojemność na wyjsciu w cale nie dyskfalifikuje tego wzmacniacza z AVT!! Kondensator elektrolityczny wprowadza zniekształcenia ale one będą i tak mniejsze od tych wprowadzanych przez słuchawki!! Jeśli chodzi o obcinanie pasma... Kondensator 470u daje spadek -3dB na poziomie 40Hz a 1000u na około 20Hz(dla 8Ω wiec dla 32Ω bedzie jeszcze niżej) więc to granica słyszalnosci ucha... Pozatym ten z AVT pracuje w klasie A o ile sie nie myle, więc podejrzewam go w większą obfitość szczególów

Nie staram się tu przeciągać na strone kitu AVT! Podoba się mi Twój wzmacniacz, nawet bardzo<on jest z ESP??>, ale mam dziwny afekt do wzmacniaczy w klasie A...

Pozdrawiam i życzę wielu tak ładnych projektów!!
Mariusz.

Właśnie dlatego kolejne co planuje to mój wzmacniacz tylko w klasie a i na lepszych elementach . Tylko szukam i szukam dobrych tranzystorów na koncowe i znaleźć nie moge .

Ja bym się pokusił o IRF640, mam dobre wspomnienia tych tranzystorów jesli chodzi o wzmacniacze słuchawkowe w klasie A, na Headwize jest schemat takiego, prostszy od tego z AVT i jak mi sie wydaje, na moje skromne<bardzo;)> ucho to brzmi lepiej... im prościej tym lepiej.. byle nie za prosto;) podaje link:

http://headwize.com/projects/showfile.php?file=szeke1_prj.htm

Wzmacniacz potrzebuje solidnego "kopa" jeśli chodzi o sygnał wejściowy bo to tylko tzw. "MOSFET follower"

Jeśli ktoś potrzebuje tłumaczenia tekstu, niech napisze, z przyjemnością pomogę

Pozdrawiam, Mariusz.

Pomysł dobry, ale wolałbym coś komplementarnego... Sam tranzystor, skoro tak dobrze o nim piszesz, się nadaje, ale czy ma komplementarnego bliźniaka?
A co do dodawania kopa to od tego jest Op-Amp na wejściu, a przy okazji objęcie całości sprzężeniem przyjemnie linearyzuje całe pasmo : )
