Kolorofon Jabel J50 po raz kolejny

axdam99 12 Sie 2016 22:47 11919 26
REKLAMA
  • Kolorofon Jabel J50 po raz kolejny
    Witam.

    Chciałbym zaprezentować Kolorofon (iluminofonia) na kicie jabel J50. Kolorofon powstał jakieś 3 lata temu, przeżył parę "potańcówek" , został odstawiony do piwnicy i niestety stał się dawcą kilku części (teraz posiadam więcej sprzętu i żarówki się przydały). Myślę że i tak warto go zaprezentować (punkty zawsze się przydadzą :D ).

    Konstrukcja:
    Jak wiadomo w środku siedzi znany kit jabel j 50, który został złożony jako jeden z pierwszych do udoskonalenia wprawy w lutowaniu.Został przycięty abym mógł dokręcić potencjometry. Obudowa ze sklejki 10mm, skręcona wkrętami, dodatkowo klejona i obita "kocem" z castoramy. Przód (tu proszę się nie śmiać :D ) z tyłu od szafy! Kiepski bo miękki ale spełnił swoje zadanie. Oprawki E 27 dokręcone za pomocą śrubek M4 i nakrętek. Zastosowałem żarówki 60W, z Leroymerlin. Przewody połączone koszulkami termokurczliwymi, gdzieniegdzie sklejone taśmą ciepło odporną (do rur grzewczych).

    Kosztorys (tak mniej więcej bo już trochę czasu mineło)
    - sklejka : ~30zł z docięciem
    - kit J 50: ~50zł
    - oprawki E27 : ~10zł
    - żarówki 3x60w : ~35zł
    - klej to tapicerki: 12zł
    - Kocyk, klej do drewna itp. zalegały w domu po poprzednich konstrukcjach.

    RAZEM: około 137zł
    Wydaję się dużo ale satysfakcja niesamowita (cieszyłem się z tego przez ponad tydzień :D ).

    Kolorofon Jabel J50 po raz kolejny

    Dodano po 1 [minuty]:

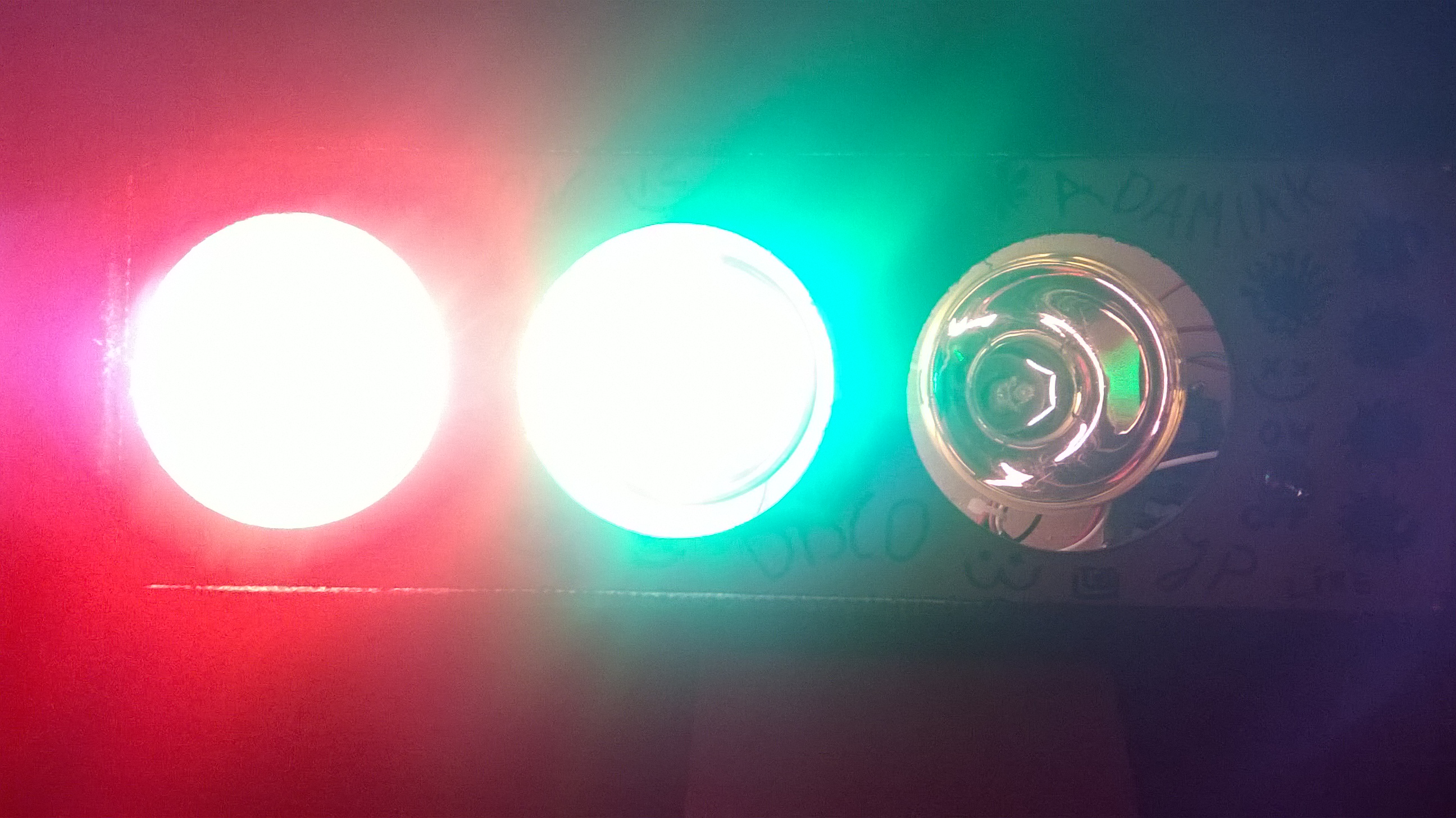

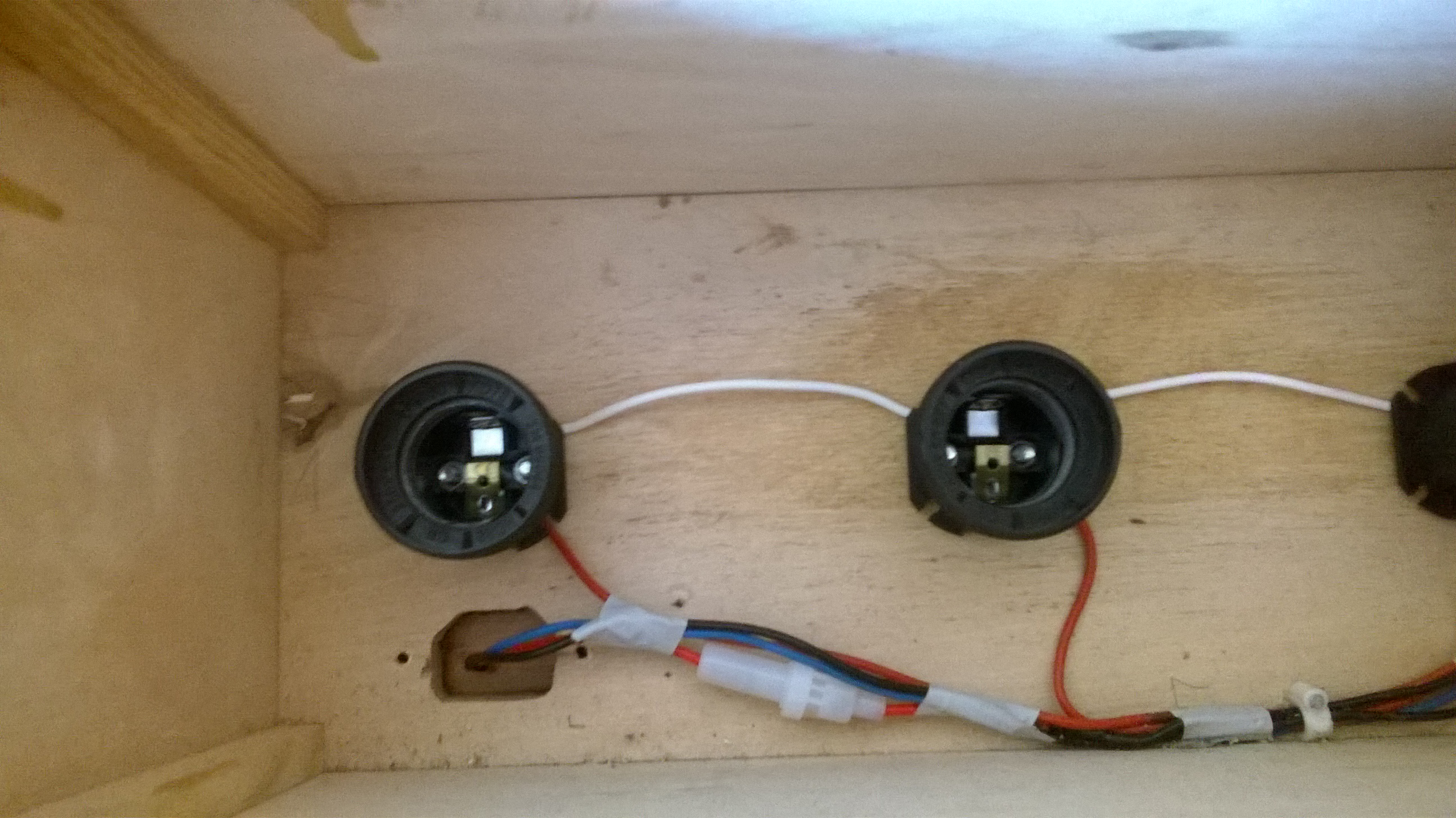

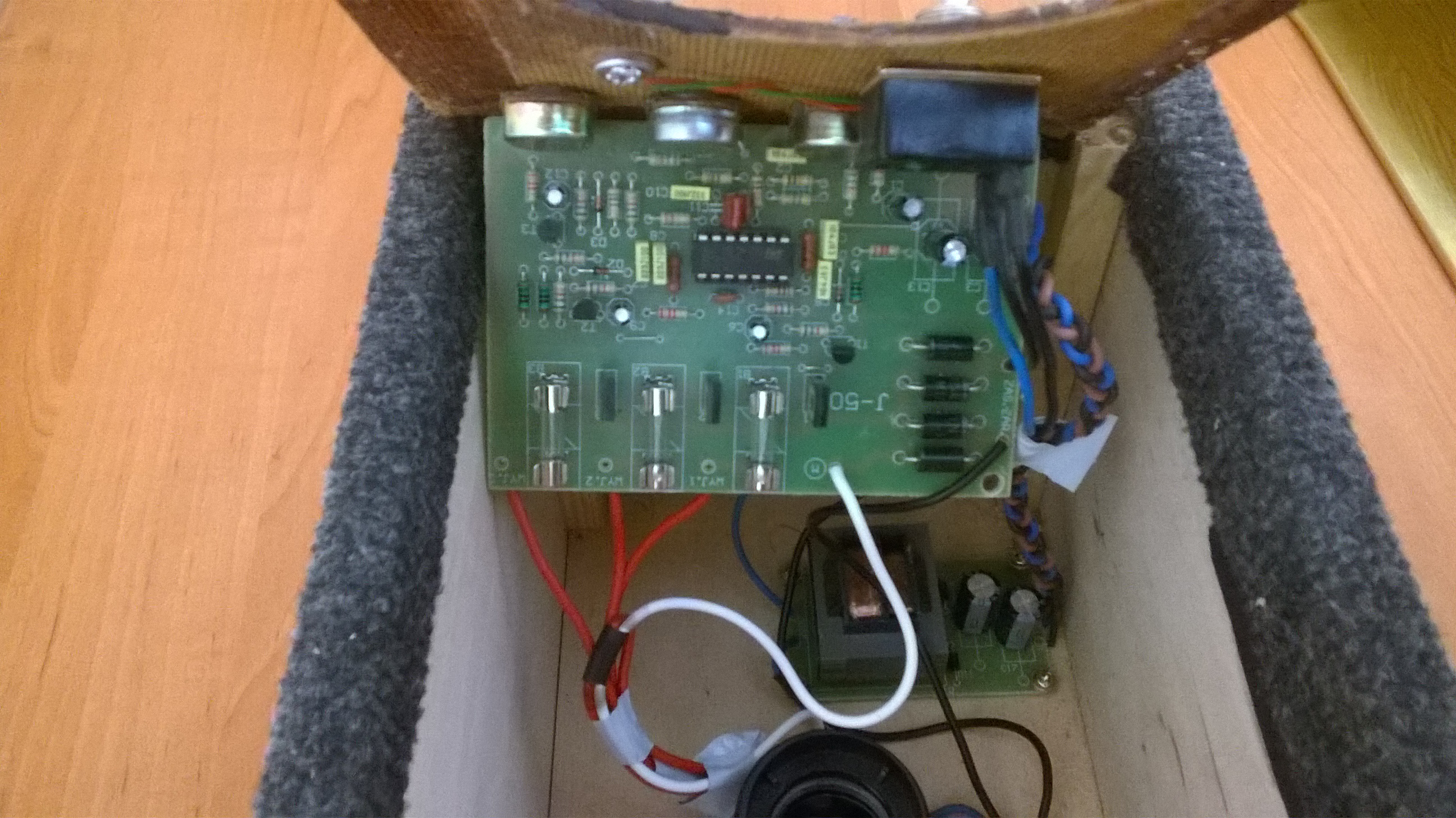

    Nie mam pojęcia czemu się zdjęcia nie dodały ale już podsyłam:
    Kolorofon Jabel J50 po raz kolejny Kolorofon Jabel J50 po raz kolejny Kolorofon Jabel J50 po raz kolejny

    Fajne? Ranking DIY
    O autorze
    axdam99
    Poziom 14  
    Offline
    Specjalizuje się w: Estrada / elektronika
    axdam99 napisał 543 postów o ocenie 50, pomógł 1 razy. Jest z nami od 2013 roku.
  • REKLAMA
  • #2 15865731
    HD-VIDEO
    Poziom 43  
    Posty: 8042
    Pomógł: 1265
    Ocena: 1887
    Zakładając, że ten kolorofon istnieje:

    Zlikwiduj te bazgroły, dodaj front panel wydrukowany z opisem i zalaminowany.

    Zrobić osłonę żarówek; od tyłu wstawić grubą przezroczystą plekse.
  • REKLAMA
  • #3 15865920
    marcin55246
    Poziom 25  
    Posty: 918
    Pomógł: 53
    Ocena: 168
    axdam99 napisał:

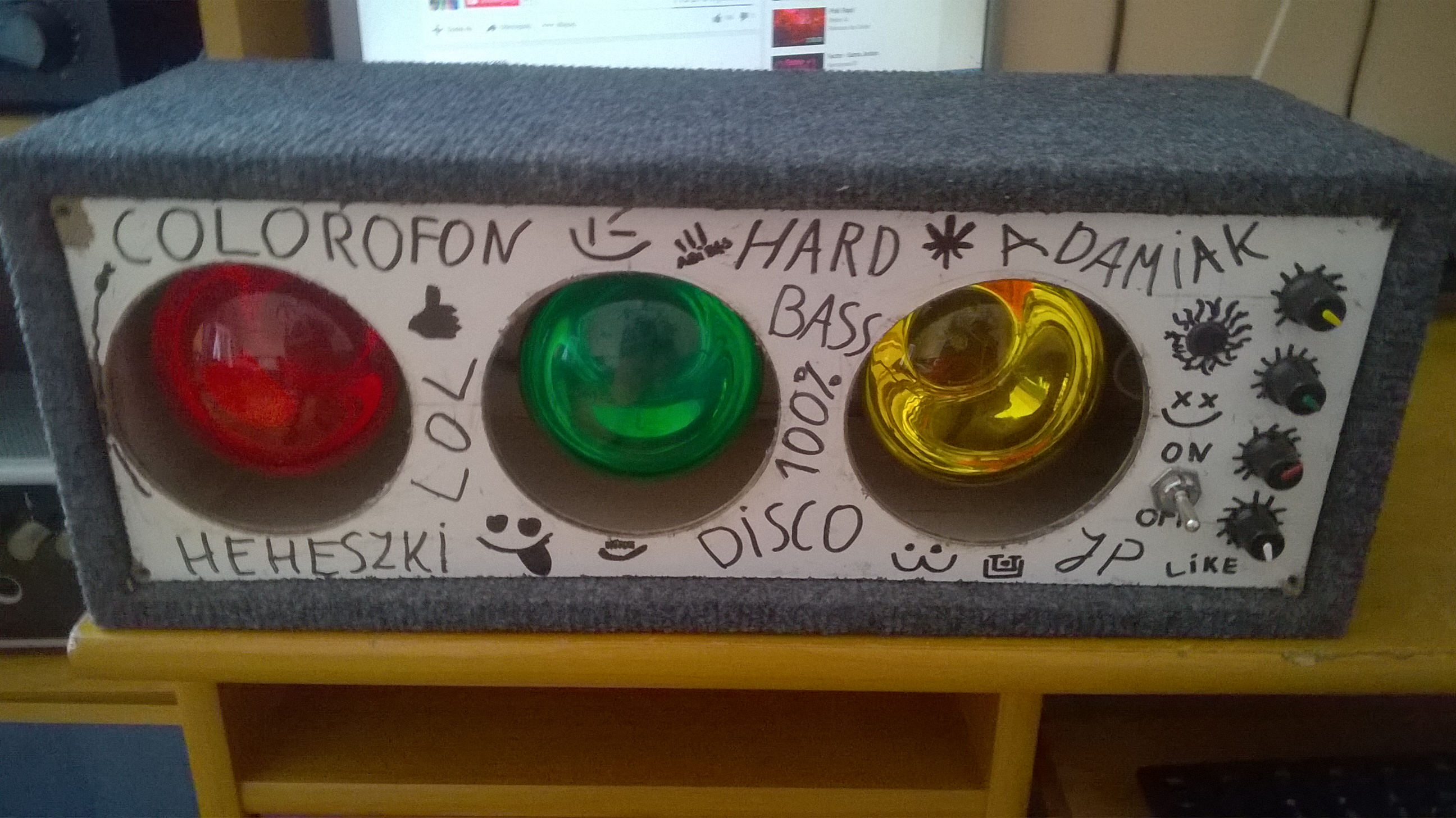

    Przód (tu proszę się nie śmiać :D )

    Ja tam czuje zażenowanie... Jak to wygląda...
    Poza tym, ja bym sobie zrobił to na napięcie bezpieczne, bo nie wiadomo kto będzie grzebał przy tym... Mogłeś zrobić sobie stary kolorofon C23B, schemat, płytki, wszystko można znaleźć tutaj.
  • #4 15865986
    axdam99
    Poziom 14  
    Posty: 543
    Pomógł: 1
    Ocena: 50
    @HD-VIDEO Niestety kolorofon jest już pozbawiony żarówek i oprawek. Niestety na razie nie mam narzędzi ani warunków aby zrobić inny panel.
    @marcin55246 Dałem to co miałem pod ręką. Napisy to nie był mój pomysł ale kolegi. Szczerze też mi się to nie podoba. Poza tym mam jeszcze dwa C23B i tyle mi starczy :D.
  • REKLAMA
  • #5 15866182
    Jarek1321
    Poziom 12  
    Posty: 22
    Ocena: 55
    JP markerem na płycie czołowej- Mmmmm....
  • REKLAMA
  • #6 15866223
    axdam99
    Poziom 14  
    Posty: 543
    Pomógł: 1
    Ocena: 50
    @Jarek1321 To akurat nie moje :D. Raczej przełożę elektronikę do nowej obudowy i będzie sterować dodatkowymi Par'ami.
  • #7 15866629
    kowal011
    Poziom 22  
    Posty: 463
    Pomógł: 21
    Ocena: 267
    Ale wyczyn! WOW! Moderacja też gimbaza, że to się tutaj pojawiło?

    Moderowany przez Artur k.:

    7 dni urlopu od forum.

    3.1.9. Nie ironizuj i nie bądź złośliwy w stosunku do drugiej strony dyskusji. Uszanuj odmienne zdanie oraz inne opinie na forum.

  • #8 15866654
    Konto nie istnieje
    Poziom 1  
  • #9 15866733
    axdam99
    Poziom 14  
    Posty: 543
    Pomógł: 1
    Ocena: 50
    @cristal2242 Dzięki za dobre słowa bo nie którzy na forum nie rozumieją że to powstało ponad 3 lata temu! Częściej zajmuję się naprawą różnego rodzaju sprzętu (od starej elektroniki typu unitra, czasami aż po mechanikę).

    Od tamtego czasu powstało już trochę konstrukcji (nawet na lampach :D) ale nie zamierzam ich prezentować.

    Rozumiem oburzenie niektórych "elektroników" że takie coś się pojawiło.
    Jeżeli jeszcze ktoś zamierza wstawiać komentarze typu "gimbaza" to niech lepiej się ugryzie w język bo podejrzewam że jego pierwsza konstrukcja była nie lepsza od mojej :D
  • #10 15866788
    kowal011
    Poziom 22  
    Posty: 463
    Pomógł: 21
    Ocena: 267
    @axdam99 Nie mylisz się. Poczuciem estetyki i śmiałością do publikacji "byle czego" różnimy się o lata świetlne. Pokaż coś na poziomie... przez 3 lata na pewno nastąpił jakiś progres Panie "elektronik"?.
    @cristal2242 Racja! Oby dalej, w jakiejś ciemnej piwnicy a nie tutaj, w poczekalni.
  • #11 15867125
    mati15081
    Poziom 8  
    Posty: 22
    Ocena: 2
    Mi tam ten kolorofon się podoba.
    Tylko na obudowie jakąś grafikę bym walnął :)
    Do mazaków się nie przyczepię, ponieważ i ja na różnych moich "budowlach" mazałem różne rzeczy :D
  • #12 15867133
    pawlik722
    Poziom 27  
    Posty: 978
    Pomógł: 99
    Ocena: 357
    Pamiętam jak jeszcze kilkanaście lat temu na tym forum można było się pochwalić nawet klaskaczem, byli tu użytkownicy którzy potrafili dostosować się do poziomu autora, i nikogo nie dziwiło że Inżynier dźwięku z wielkim poszanowaniem na forum udzielał rad konkretnych i rzeczowych początkującemu przy projekcie wzmacniacza na TDA2003 Zaskoczę was! prawie nikt nie pluł tu jadem.

    Najważniejszym błędem w konstrukcji jest brak separacji między lampami, przez co widoczne są prześwity na sąsiednie pola. A to czy jest na napięcie sieciowe czy bezpieczne, jest taką samą opcją do wyboru podczas budowy jak kupno diesla czy benzyny. Ta sprawa pozostaje w gestii autora,
    Podziel się kolejnymi projektami, z chęcią zobaczę.
    Pozdrawiam.
  • #13 15867151
    bertolbaleron
    Poziom 15  
    Posty: 490
    Pomógł: 4
    Ocena: 131
    Z tego co widzę, to płytka trzyma się do frontu na samych potencjometrach. To niezbyt trwałe połączenie. Elektronicznie nie ma co oceniać, bo to gotowy zestaw. O estetyce panela się nie wypowiem, skoro nawet autorowi się nie podoba...


    Pozdrawiam, SM.
  • #14 15867445
    axdam99
    Poziom 14  
    Posty: 543
    Pomógł: 1
    Ocena: 50
    @bertolbaleron Z tymi potencjometrami masz niestety rację. Miało być to dopracowane ale jakoś nigdy nie znalazłem motywacji.
    Jak wykombinuję coś na przedni panel to kolorofon wróci do żywych.
    @pawlik722 Szczerze to prześwity są tak małe że tylko z odległości niecałego metra coś widać.
  • #15 15867538
    Robtos
    Poziom 12  
    Posty: 54
    Ocena: 8
    Te bazgroły to porazka,że takie coś się tu pojawiło to też się dziwię,materiał dobry na wiochę ,temat raczej wrzucony na poprawę humoru niż do nasladowania i nic poza tym,kwestia bezpieczeństwa: a czy to się nie jarnie? żadnego zabezpieczenia w środku ,to grozi podpaleniem mieszkania i przy okazji domowników,nie daj boże sąsiadów bogu winnych ludzi,gdzie zasady bezpieczeństwa BHP !
  • #16 15867711
    axdam99
    Poziom 14  
    Posty: 543
    Pomógł: 1
    Ocena: 50
    @Robtos Są zabezpieczenia (o ile tak to można nazwać). Jest główny bezpiecznik umieszczony zaraz koło gniazda zasilania, dodatkowo są 3 bezpieczniki na płytce sterownia (zabezpiecza tyrystor przez zwarciem). Też obawiałem się tego że może się coś zapalić ale jak się okazało po teście 12 godzinnym (pod stałym nadzorem) był jedynie znacznie ciepły. Żadnych oznak przypalenia itp. nie zauważyłem. Najdłużej kiedy chodził na "potańcówce" to 4 godziny.
  • #17 15868320
    djfarad02
    Poziom 19  
    Posty: 513
    Pomógł: 7
    Ocena: 675
    Otwory wycięte równo, obudowa wykonana samodzielnie, są zabezpieczenia. To, że opisy na panelu miały być żartem to widać od razu więc po co się czepiać?
    Jedyne co mnie zastanawia to sprawa mikrofonu - czy jest on z zewnątrz należycie izolowany w celu zabezpieczenia przed dotknięciem (niebezpieczeństwo porażenia)?
  • #18 15868754
    axdam99
    Poziom 14  
    Posty: 543
    Pomógł: 1
    Ocena: 50
    @djfarad02 Mikrofon jest zabezpieczony takim jakby materiałem (dźwiękoprzepuszczalny). Raz mnie lekko kopnęło z obudowy mikrofonu ale to przed wmontowaniem do obudowy :D
    Dorwałem kawałek przezroczystej Plexi ale nie wiem czy to dobry materiał (może się zacząć topić ?). W tedy dodałbym od grody dla każdej żarówki.
  • #19 15869008
    Robtos
    Poziom 12  
    Posty: 54
    Ocena: 8
    axdam99 napisał:
    @Robtos Są zabezpieczenia (o ile tak to można nazwać). Jest główny bezpiecznik umieszczony zaraz koło gniazda zasilania, dodatkowo są 3 bezpieczniki na płytce sterownia (zabezpiecza tyrystor przez zwarciem). Też obawiałem się tego że może się coś zapalić ale jak się okazało po teście 12 godzinnym (pod stałym nadzorem) był jedynie znacznie ciepły. Żadnych oznak przypalenia itp. nie zauważyłem. Najdłużej kiedy chodził na "potańcówce" to 4 godziny.


    Spoko wierzę ci, ale nie do końca, bo duże znaczenie ma temperatura otoczenia,na dworze moze hulać non stop, a w izbie zależy od wielu czynników. Pamiętaj, że ty zrobiłeś zamknięte pudło, w którym nie ma żadnej cyrkulacji powietrza jak w oryginalnych to było. Pamietam kiedyś te czasy, może ze 20 lat temu, kiedy to sobie kupiłem kolorofon na 12v zasilane żarówki i tylko troszkę się nagrzewał po kilku godzinach pracy, ale miałem wtedy radochę jak sobie słuchałem muzyki po zmroku, tego w dzisiejszych czasach żaden laptop, smartfon, tablet, pc, itp nie zastąpił. Do dziś mam ten kolorofon na szafie u mateczki jako wspomnienie stoi sobie i jak czasem wpadam w odwiedziny i jak patrzę na ten odłaczony wynalazek to jest co wspominać :). N ie pomyślałeś czasem sobie o zrobieniu tego wynalazku na ledach? Było by ciekawiej i efektywniej, przecież już technika jest na tyle zaawansowana, że na pewno miał bys podobną radochę jak ja te 20 lat temu .
  • #20 15870745
    jacekrado
    Poziom 14  
    Posty: 113
    Ocena: 169
    A dla mnie ta konstrukcja żyje własnym życiem.
    Jak ekipa się zbierze zapewne jest kupa śmiechu, bo wielu się do tego przyczyniło.
    Układ zmontowany ok. Napięcie 230 V jest dla ludzi, kiedyś musi zacząć z tym przygodę.
    Skoro to zrobiłeś to wiesz w czym rzecz. Zawsze jednak miej na uwadze, że 230VAC to niebezpieczna gra!!!
    Ogólnie niezła konstrukcja.
    Pozdrawiam
  • #21 15870792
    eMeFx
    Poziom 10  
    Posty: 68
    Ocena: 20
    Aż żal patrzeć na takie konstrukcje na elce, z jednej strony porządne konstrukcje a tu natrafiam na takie coś.
    Nie lepiej już było obsadzić 3 lampy żarowe (jakiekolwiek) na bimetalowych zapłonnikach dla świetlówek ?
    Że nie było Ci wstyd udostępnić tego publicznie... Ugh,,,
    Wstyd i tyle. Dlaczego to tak właściwie tu dodałeś ? Nie mam pojęcia.
    Że stylizacja na sprzęt "estradowy" ?
  • #22 15871060
    axdam99
    Poziom 14  
    Posty: 543
    Pomógł: 1
    Ocena: 50
    Kiedyś każdy wstawiał takie konstrukcje a teraz (przepraszam za określenie) dom "emerytowanych elektroników" czyli nic innego jak narzekanie bo przecież każdy ma odpowiednie narzędzia do obróbki i zdobyte umiejętności (jak by ktoś nie "zajarzył" to to jest sarkazm). Oczywiście nie zamierzam tutaj nikogo obrażać! Może parę osób z tego forum domyśli się że to do nich kieruję a jak nie to trudno "świata nie zbawię" :D . Proszę aby nie zostało to odebrane jako obraza czy coś w tym stylu! To są tylko moje obserwacje (obserwowałem to forum zanim się tu jeszcze zalogowałem)

    A wracając do tematu:
    Jest na 230v bo tak mi jest po prosty wygodniej (nie ma problemu z dodatkowym trafem).
    @eMeFx Kiedyś też zrobiłem na starterze ale efekt dość mierny (dobre za PRL kiedy każdy robił z tego co zdobył).

    Zastanawiam się czy nie usunąć tematu bo jak widać niektórzy nie potrafią docenić czyiś starań (bo przecież oni by to zrobili najlepiej).
  • #23 15871182
    sundayman
    Poziom 26  
    Posty: 1633
    Pomógł: 11
    Ocena: 404
    Cytat:
    narzekanie bo przecież każdy ma odpowiednie narzędzia do obróbki i zdobyte umiejętności


    W moich czasach (bo też jestem "emerytowanym elektronikiem", jak raczyłeś zauważyć) jak ktoś nie miał jeszcze umiejętności, to siedział i się uczył.

    A chwalić się publicznie wypadało wtedy, kiedy było czym.
    Wiem, że dla współczesnej gimbazy to jest jednak zbyt wymagająca procedura.
    W czasach publikowania na fejsie jedzonego akurat śniadania doszliście do (błędnego) wniosku, że światu warto pokazać cokolwiek, co akurat macie pod ręką.
    No cóż... Pogratulować dobrego samopoczucia.
  • #24 15873740
    andrzejek23
    Poziom 19  
    Posty: 314
    Pomógł: 21
    Ocena: 146
    Wstyd takim czymś się chwalić. Brak mi słów, aby opisać co czuję, patrząc na tę obudowę.

    PS1 Doceniam starania.
    PS2 Masz rację, usuń temat.
  • #25 15873999
    Konto nie istnieje
    Konto nie istnieje  
  • #26 15877448
    blur
    Poziom 22  
    Posty: 673
    Pomógł: 12
    Ocena: 58
    Spinacie się jakbyście się z uprawnieniami SEPowskimi urodzili, zrobił działa, i tyle. Za moich czasów brało się oprawkę od starej lampki, wsadzało w puszkę po konserwie, do tego starter z świetlówki i był kolorofon jak się patrzy. Nikt nie umarł od tego.
  • #27 15960280
    edz
    Poziom 13  
    Posty: 81
    Pomógł: 2
    Ocena: 38
    Popieram Kolegę blur
    uprawnienia, pozwolenia, itp., itd,

    Koledzy nawet Pan Adam Słodowy uczył dzieci jak zrobić lampę stołową zasilaną z sieci ~220V oczywiście uprzedzał o niebezpieczeństwie, prosił o ostrożność, ale nie było problemu by młody człowiek połączył kabelek, włącznik, oprawkę, wkręcił żarówkę i podłączył to do śmiertelnie niebezpiecznego prądu.

Podsumowanie tematu

LABEL_AI_GENERATED
Użytkownik zaprezentował kolorofon (iluminofonię) zbudowany na podstawie kitu Jabel J50, który powstał trzy lata temu. Konstrukcja składa się z obudowy ze sklejki, w której umieszczono żarówki E27 o mocy 60W. W dyskusji pojawiły się różne opinie na temat estetyki wykonania, bezpieczeństwa oraz użytych materiałów. Krytyka dotyczyła głównie braku odpowiednich zabezpieczeń oraz estetyki panelu czołowego, który został uznany za nieodpowiedni. Użytkownicy sugerowali poprawki, takie jak dodanie osłony żarówek oraz lepsze zabezpieczenie mikrofonu. Autor podkreślił, że konstrukcja była jego pierwszym projektem i że ma zamiar przenieść elektronikę do nowej obudowy. Wspomniano również o możliwości zbudowania kolorofonu na diodach LED dla lepszej efektywności.
Podsumowanie AI na podstawie dyskusji. Może zawierać błędy.
